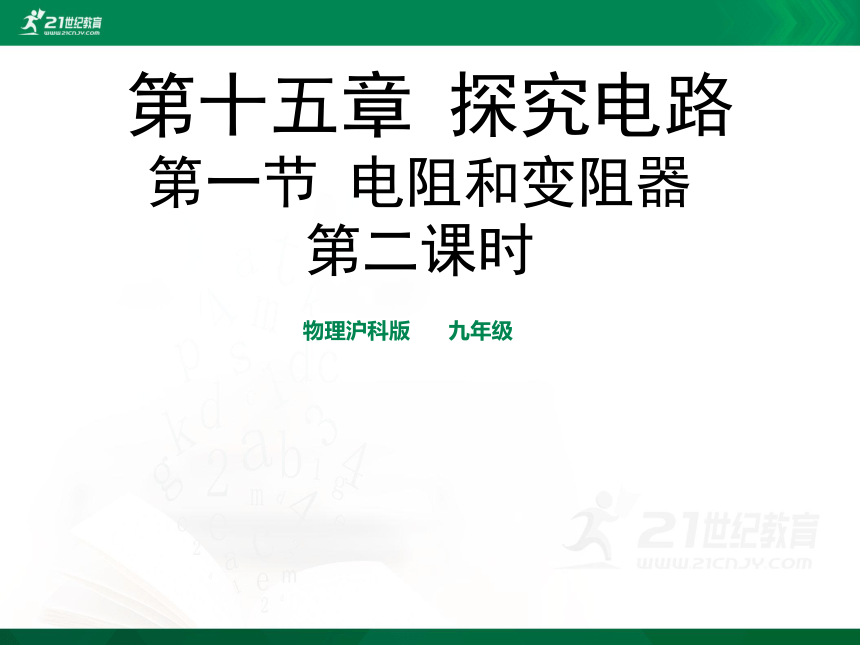

第十五章 探究电路
第一节 电阻和变阻器
第二课时
物理沪科版 九年级
想一想

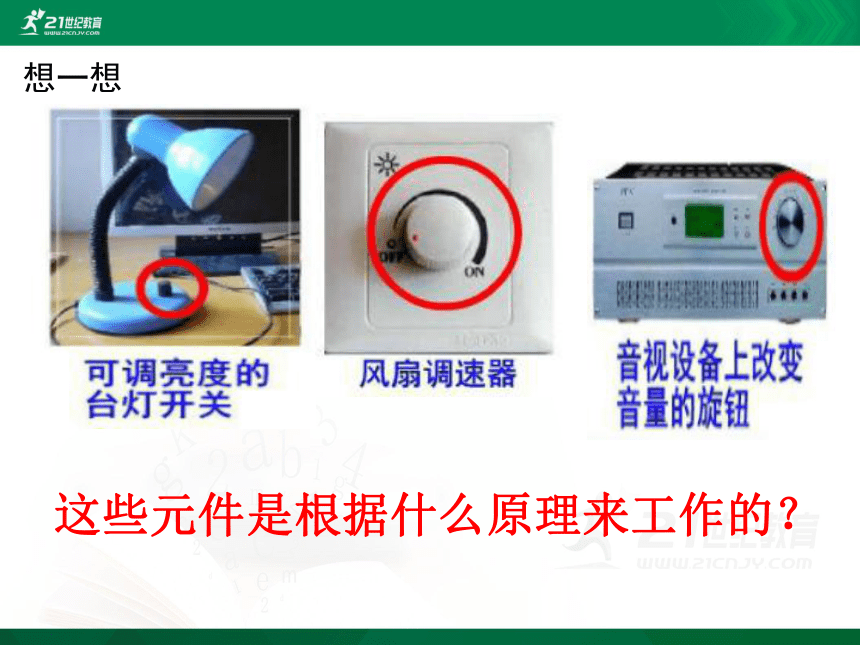

这些元件是根据什么原理来工作的？

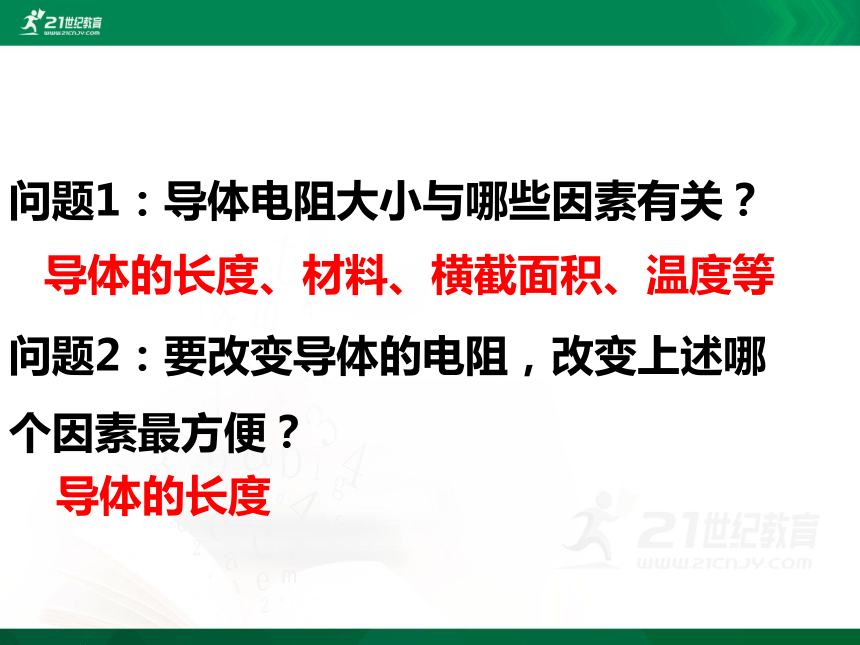

问题1：导体电阻大小与哪些因素有关？

问题2：要改变导体的电阻，改变上述哪个因素最方便？
导体的长度、材料、横截面积、温度等
导体的长度

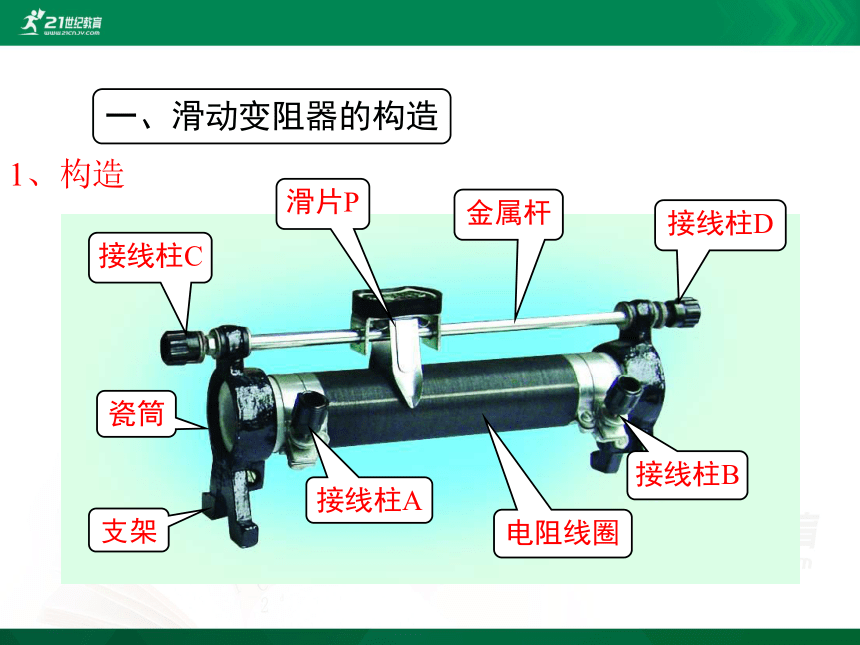

1、构造
滑片P
接线柱D
接线柱B
接线柱C
接线柱A
金属杆
瓷筒
支架
电阻线圈
一、滑动变阻器的构造

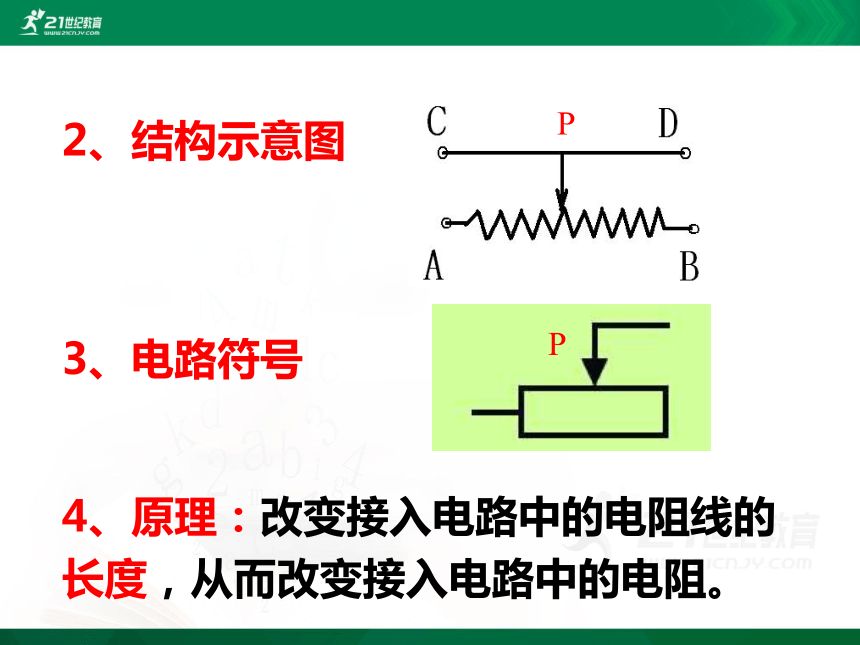

2、结构示意图
3、电路符号
4、原理：改变接入电路中的电阻线的长度，从而改变接入电路中的电阻。

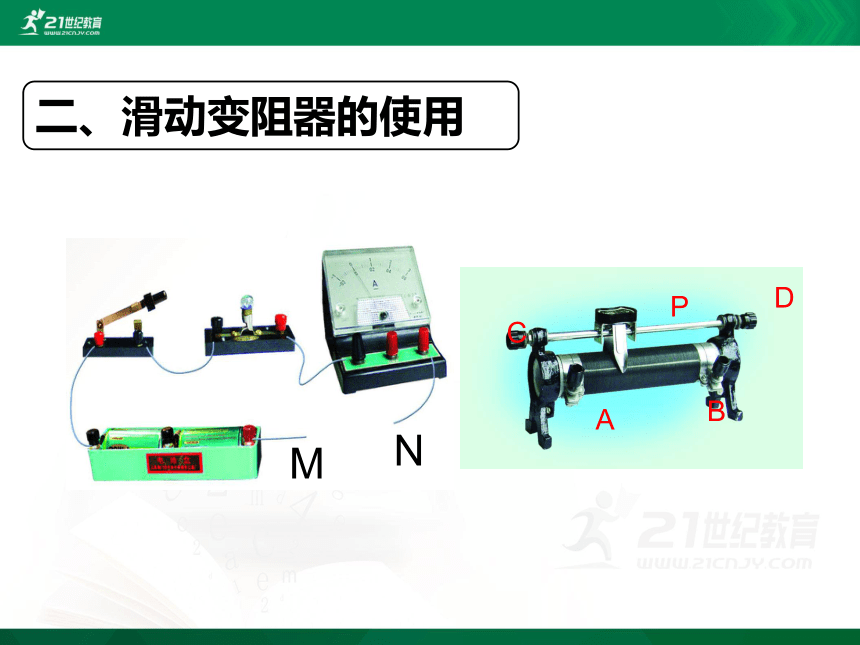

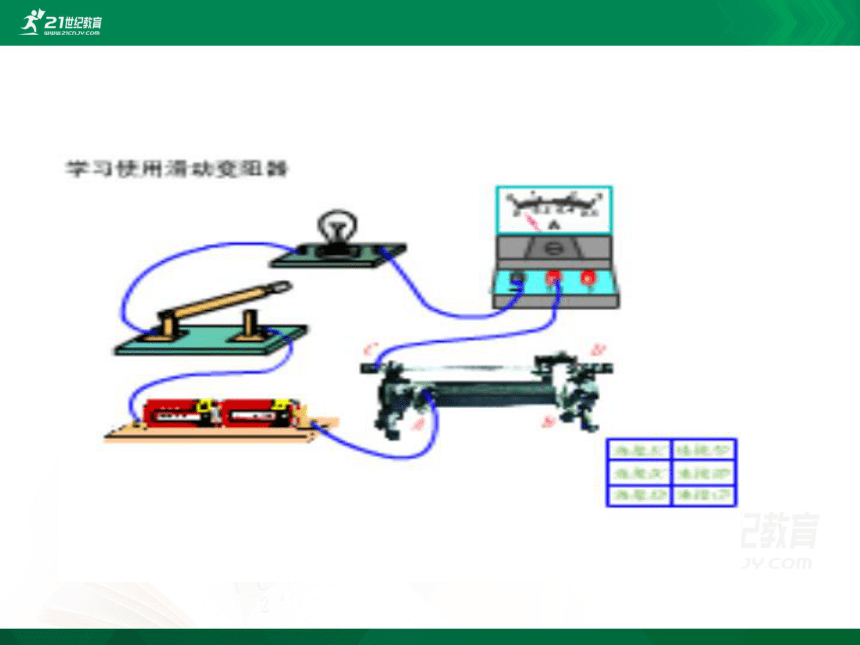

二、滑动变阻器的使用
A、D
A、B
A、C
B、C
向右
向左
不变
不变
不变
不变
向左
向右
变亮
变暗
变大
变小
向左
向右
变亮
变暗
变大
变小
C、D
向左
向右
不变
不变
不变
不变
向左
向右
变亮
变暗
变大
变小
B、D
向左
向右
变暗
变亮
变小
变大

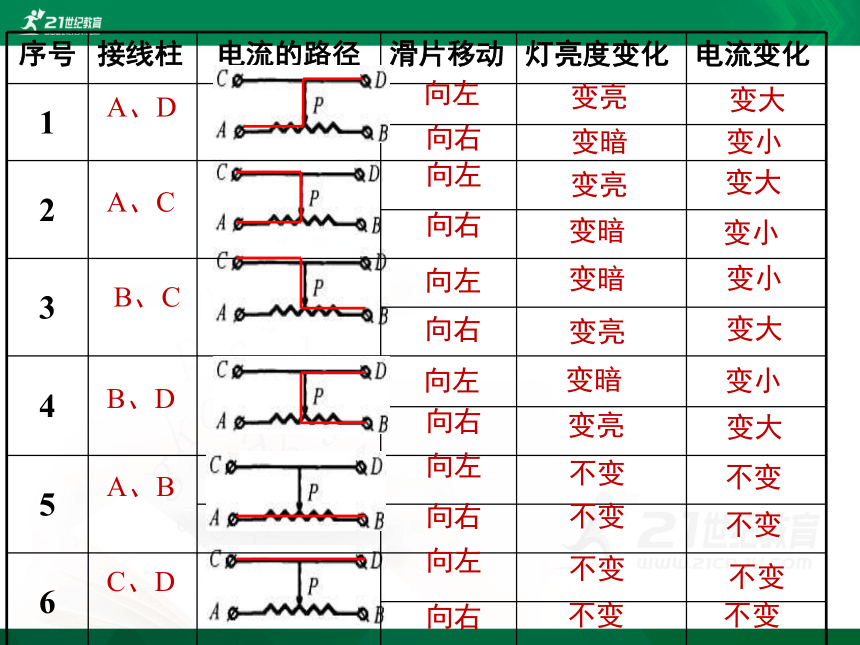

序号 接线柱 电流的路径 滑片移动 灯亮度变化 电流变化
1

2

3

4

5

6

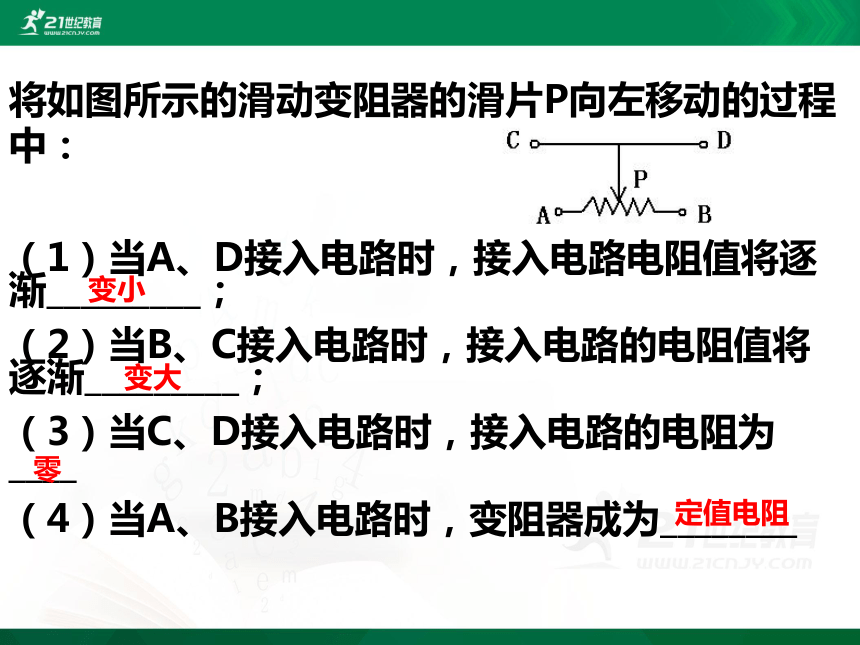

将如图所示的滑动变阻器的滑片P向左移动的过程中：

（1）当A、D接入电路时，接入电路电阻值将逐渐_________；
（2）当B、C接入电路时，接入电路的电阻值将逐渐_________；
（3）当C、D接入电路时，接入电路的电阻为____
（4）当A、B接入电路时，变阻器成为________
定值电阻
变小
变大
零
滑动变阻器的正确连接方法
2、连接“一上一下”两个接线柱
1、串联接在电路中
3、连接电路闭合开关之前，应将滑片置于阻值最大端。
注意
铭牌上标有什么？其含义是什么？“20Ω 1A”是什么意思？
20Ω 1A
变阻器的最大阻值是20Ω，允许通过的最大电流是1A。(否则会烧坏变阻器)
若两个规格为“50Ω 1.5A”、 “10Ω 2A” 的滑动变阻器串联接入电路中，最大允许通过的电流为？
规格及使用注意事项
1.5A
关于滑动变阻器使用的几点说明：
(1) 观察铭牌，例如“20Ω1A ”的含义是：
(4) 滑动变阻器要______接在电路中，闭合开关前要将滑动变阻器的滑片置于阻值_______的位置。
(3) 滑动变阻器的原理：是通过改变连入电路中电阻线的_______来改变电阻，从而改变电流的。
(2) 对于实验室常见的滑动变阻器，其正确接法的共同特点是“__________”
变阻器的最大阻值是20Ω，允许通过的最大电流是2A。
串联
最大
长度
一上一下
读数方法：
指针所指数值乘以倍率后相加
三、电阻箱
旋盘式变阻箱的读数
阻值：427欧
比较异同
能读出电阻值
不能读出电阻值
都可以改变连入电阻，从而改变电路中的电流。
相同点
跳跃式改变电阻
逐渐改变电阻
不同点
电阻箱
滑动变阻器
三、电阻箱
变阻器的应用
调光台灯
调温电熨斗
调速器等
三、电阻箱
说明它的接线方法和变阻原理。
一、滑动变阻器
1、原理：改变接入电路中的电阻线的长度，从而改变接入电路中的电阻。
2、构造：
3、结构示意图：
4、元件符号
5、连接方法：（1）串联接入电路；
（2）连接“一上一下”两个接线柱。
6、注意事项：在闭合开关之前，应将滑片置于阻值最大端。
二、电阻箱
本课小结
通过本节课，你学到了什么？
1、如图，若将导线接在滑动变阻器B和C两个接线柱上，当滑动触头P向右滑动时，变阻器的阻值将如何变化？若接在＿＿＿和＿＿两个接线柱上，阻值为最大且始终保持不变。
A　　 B
2．如图所示电路，要使灯泡的亮度变小，则必须使变阻器接入电路部分的电阻变＿＿，电流表的示数变＿＿＿，滑动触头P应向＿＿移动。
大
小
右
D
3、如图所示，用滑动变阻器控制灯的亮度，若要求滑片P向C端滑动时灯变亮，则变阻器连入电路中正确的接法是（ ）
A、C接M，D接N
B、A接M，B接N
C、A接M，D接N
D、B接M，D接N
C
4、如图所示的电路，滑动变阻器的滑片P向左移动时，若灯始终发光，则（ ）。
A、灯变亮，电流表示数减小
B、灯变亮，电流表示数增大
C、灯变暗，电流表示数增大
D、灯变暗，电流表示数减小
B
