四川省自贡市田家炳中学2020届九年级上学期第二次月考物理试题（无答案）

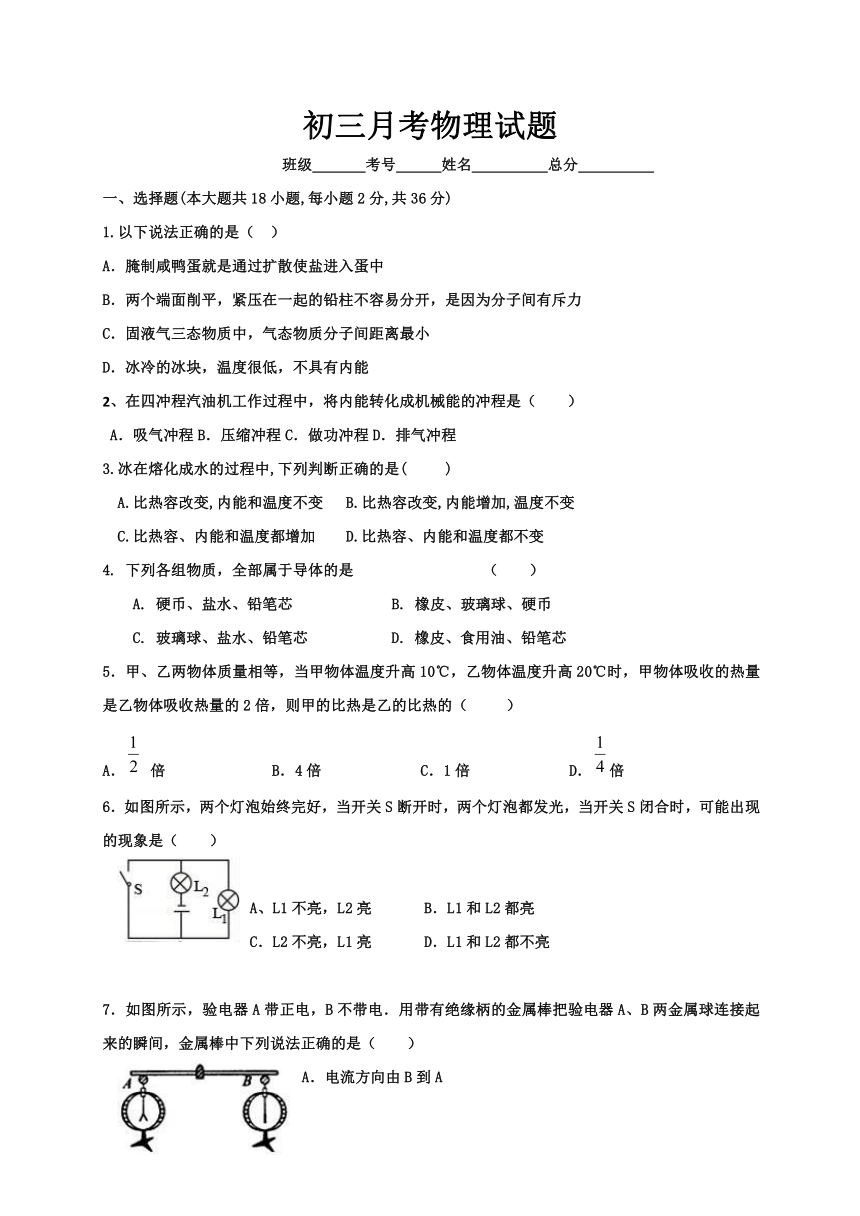

初三月考物理试题
班级 考号 姓名 总分
一、选择题(本大题共18小题,每小题2分,共36分)
1.以下说法正确的是（ ）
A．腌制咸鸭蛋就是通过扩散使盐进入蛋中
B．两个端面削平，紧压在一起的铅柱不容易分开，是因为分子间有斥力
C．固液气三态物质中，气态物质分子间距离最小
D．冰冷的冰块，温度很低，不具有内能
2、在四冲程汽油机工作过程中，将内能转化成机械能的冲程是（　　）
A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程
3.冰在熔化成水的过程中,下列判断正确的是(　 　)
A.比热容改变,内能和温度不变 B.比热容改变,内能增加,温度不变
C.比热容、内能和温度都增加 D.比热容、内能和温度都不变
4. 下列各组物质，全部属于导体的是 （ ）
A. 硬币、盐水、铅笔芯 B. 橡皮、玻璃球、硬币
C. 玻璃球、盐水、铅笔芯 D. 橡皮、食用油、铅笔芯
5．甲、乙两物体质量相等，当甲物体温度升高10℃，乙物体温度升高20℃时，甲物体吸收的热量是乙物体吸收热量的2倍，则甲的比热是乙的比热的（ ）
A． 倍 B．4倍 C．1倍 D．倍
6．如图所示，两个灯泡始终完好，当开关S断开时，两个灯泡都发光，当开关S闭合时，可能出现的现象是（　　）

A、L1不亮，L2亮 B．L1和L2都亮
C．L2不亮，L1亮 D．L1和L2都不亮

7．如图所示，验电器A带正电，B不带电．用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间，金属棒中下列说法正确的是（　　）
A．电流方向由B到A
B．电流是由A的正电荷定向移动到B形成的
C．电子移动的方向由B到A
D．验电器A的箔片张角不会减小
8．把甲、乙两盏灯按一定方式连接到电源上，用电流表分别测出通过甲、乙两灯的电流为0.32A和0.24A，则甲、乙两灯的连接方式为 （ ）
A. 一定是串联 B. 一定是并联 C. 可能是串联也可能是并联 D. 无法确定
9、小明房间里准备安装一盏吊灯和一盏壁灯，要求它们能根据需要各自独立工作。下列设计的四种电路中，符合要求的是(　　)

10．关于电流、电压和电阻的关系，下列说法中正确的是（　　）
A．导体中的电流越大，电阻就越小 B．导体两端的电压越小，导体的电阻就越小
C．导体的电阻与电压成正比，与电流成反比
D．导体两端的电压越高，通过该导体的电流就越大
11．如图，图中箭头表示接好电路时电流的方向，甲、乙、丙三处分别接有电源、电灯和电铃．则根据电流的方向可知（　　）

A．甲处接电源 B．乙处接电源
C．丙处接电源 D．甲、乙、丙处都可以接电源

12．在图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（　　）

A．4.8V，1.2V
B．6V，1.2V
C．1.2V，6V
D．1.2V，4.8V

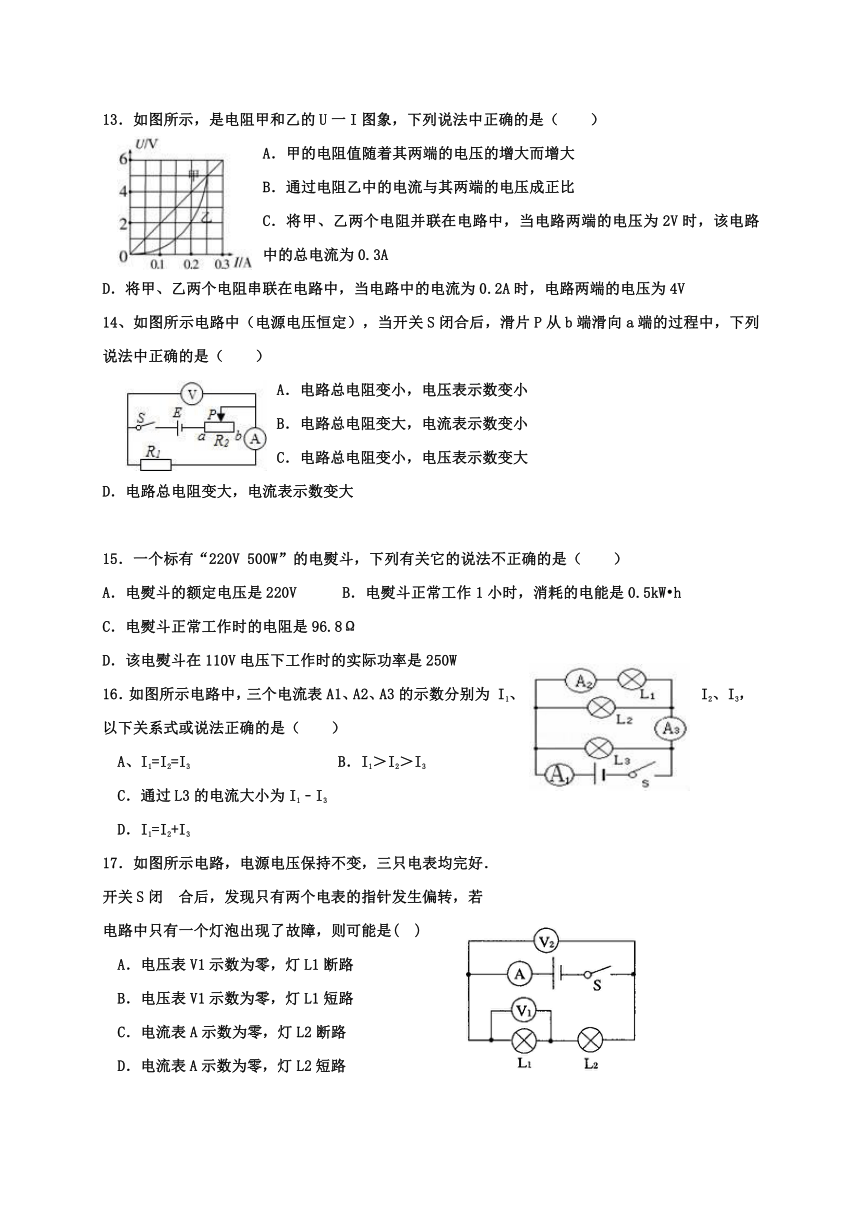

13．如图所示，是电阻甲和乙的U一I图象，下列说法中正确的是（　　）
A．甲的电阻值随着其两端的电压的增大而增大
B．通过电阻乙中的电流与其两端的电压成正比
C．将甲、乙两个电阻并联在电路中，当电路两端的电压为2V时，该电路中的总电流为0.3A
D．将甲、乙两个电阻串联在电路中，当电路中的电流为0.2A时，电路两端的电压为4V
14、如图所示电路中（电源电压恒定），当开关S闭合后，滑片P从b端滑向a端的过程中，下列说法中正确的是（　　）
A．电路总电阻变小，电压表示数变小
B．电路总电阻变大，电流表示数变小
C．电路总电阻变小，电压表示数变大
D．电路总电阻变大，电流表示数变大

15．一个标有“220V 500W”的电熨斗，下列有关它的说法不正确的是（　　）
A．电熨斗的额定电压是220V B．电熨斗正常工作1小时，消耗的电能是0.5kW?h
C．电熨斗正常工作时的电阻是96.8Ω
D．该电熨斗在110V电压下工作时的实际功率是250W
16．如图所示电路中，三个电流表A1、A2、A3的示数分别为 I1、 I2、I3，以下关系式或说法正确的是（　　）
A、I1=I2=I3 B．I1＞I2＞I3
C．通过L3的电流大小为I1﹣I3
D．I1=I2+I3
17．如图所示电路，电源电压保持不变，三只电表均完好．
开关S闭 合后，发现只有两个电表的指针发生偏转，若
电路中只有一个灯泡出现了故障，则可能是( )
A．电压表V1示数为零，灯L1断路
B．电压表V1示数为零，灯L1短路
C．电流表A示数为零，灯L2断路
D．电流表A示数为零，灯L2短路

18．两个定值电阻R1和R2，若将它们并联在某电源
上，功率之比P1：P2=1：3；若将这两电阻串联在同一电源上，它们的功率之比为（　　）
A．l：3 B．3：1 C．3：4 D．4：3
二、填空题（每空1分，共12分）
19、 打扫房间时，小红用干绸布擦穿衣镜，发现擦过的镜面很容易粘上细小绒毛，这是因为擦过的镜面因 而带了电，带电体有 的性质，所以绒毛被吸在镜面上。
20．右甲图电路中，开关S闭合后，a、b电流表的示数如图乙所示，则b表的读数为 A，通过L2的电流应为 A，小灯泡L1的亮度比L2的亮度 （选填“亮”或“暗”）．通电10min小灯泡L1、L2消耗的电能之比是 　　．
21、如右图所示，电源电压恒定，当开关S1闭合、S2断开时，电压表的示数为3 V；当S1断开、S2闭合时，电压表的示数为4.5 V，则灯L1两端的电压为________ V，灯L2两端电压为________ V。
22、一根粗细均匀的长为L的金属导线，其电阻为R。当把它均匀拉长到2L时，其电阻为________。当把它对折后使其长度为L/2时，电阻为________。
23．电子式电能表盘上标有“3200imp/kW?h”的字样（imp表示电能表
指示灯闪烁次数），将某电热棒单独接在该电能表上，正常工作6min，
电能表指示灯闪烁了800次，则该电热棒在上述时间内消耗的电能
是　　kW?h，该电热棒的功率是　　W．
三、简述、作图、实验题（22分）
24、白炽灯泡的灯丝，通常在开灯的瞬间烧断，而很少在正常发光时烧断，试分析原因
25、请在右图的方框内画出电路图（4分）







26．现有下列器材：学生电源（6V），电流表（0﹣0.6A，0﹣3A）、电压表（0﹣3V，0﹣15V）、定值电阻（5Ω、10Ω、20Ω各一个）、开关、滑动变阻器和导线若干，利用这些器材探究“电压不变时，电流与电阻的关系”




（1）电路中有一根线未连接，请在图甲中以笔画线代替导线，将电路连接完整．
（2）闭合开关前应将滑动变阻器的滑片移到 （填“A”或“B”）端，目的是为
了 ；除此之外，在本实验中滑动变阻器的作用还有 .
（3）实验中依次接入三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，记下电流表的示数，利用描点法得到如图丙所示的电流I随电阻R变化的图象．由图象可以得出结论：　 　 ．
（4）上述实验中，小强用5Ω的电阻做完实验后，保持滑动变阻器滑片的位置不变，接着把R换为10Ω的电阻接入电路，闭合开关，向　 （选填“A”或“B”）端移动滑片，使电压表示数为　 　V 时，读出电流表的示数．并记下电流值；再改接20Ω的电阻，重复上述实验。
（5）为完成整个实验，应该选取哪种规格的滑动变阻器　　 ．
A.50Ω 1.0A B.30Ω 1.0A C.20Ω 1.0A．
27、某同学用“伏安法测电阻”的实验中，设计了如下的电路图

（1）开关闭合前，发现电流表的指针如甲图所示，原因是
（2）在未检查电路连线是否正确的情况下，闭合开关，调节滑动变阻器滑片，电流表的示数将 ，电压表的示数将 。（选填“发生变化”或“保持不变”）
（3）检查电路，发现有一处连接错误，请指出连接错误的导线 （选填“a”“b”“c”“d”）
（4）正确连线后，闭合开关，移动滑动变阻器滑片P使电压表示数为2.5V时，电流表示数如乙图所示，则被测电阻本次测量值为 Ω。
（5）通常情况下要进行多次测量取平均值，其目的是为了
四、计算题（本大题共2小题，共15分．）
28．如图所示的电路，电源电压为6V且保持不变．滑动变阻器R2标有“2A 20Ω”的字样，电压表量程为0～3V，电流表量程为0～0.6A．滑动变阻器滑片P在最右端时，闭合开关S，电流表示数为0.2A．
求：（1）此时滑动变阻器两端的电压；（2分）
（2）定值电阻R1的阻值；（3分）
（3）在电路安全工作的情况下，滑动变阻器接
入电路的最小值．（3分）

29.如图所示，电源电压恒定不变，电阻R1的阻值为5Ω，小灯泡上标有“12V??6W”字样，闭合开关S．
（1）当开关S1、S2都闭合，滑动变阻器的滑片P移到最右端时，电流表的读数为1.7A，小灯泡恰能正常发光，求滑动变阻器的最大阻值．（3分）
（2）当开关S1、S2都断开，滑动变阻器的滑片P在最右端，求电流表的读数和滑动变阻器消耗的电功率．（4分）





S

L
