沪科版九年级全一册第十四章 了解电路 单元检测题（含答案）

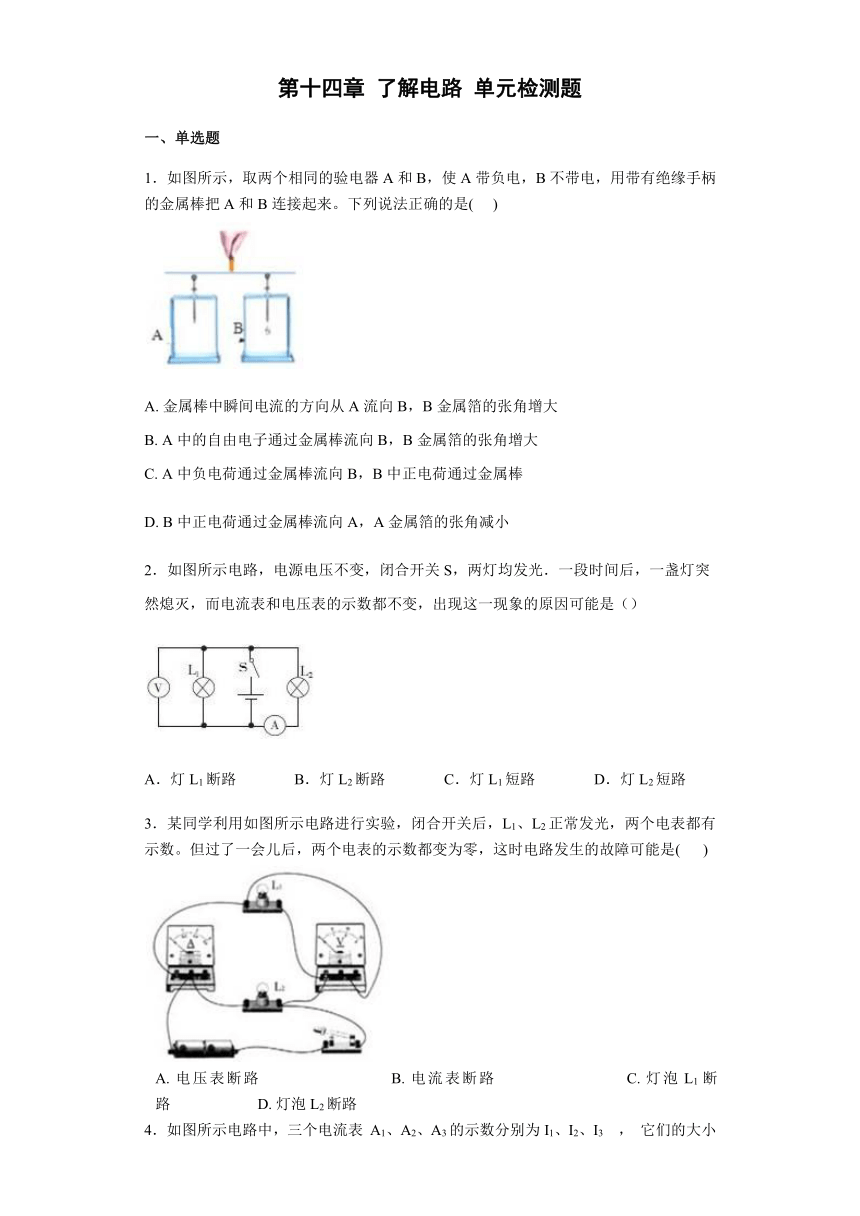

第十四章 了解电路 单元检测题
一、单选题
1．如图所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来。下列说法正确的是(??? )

A.?金属棒中瞬间电流的方向从A流向B，B金属箔的张角增大
B.?A中的自由电子通过金属棒流向B，B金属箔的张角增大
C.?A中负电荷通过金属棒流向B，B中正电荷通过金属棒
D.?B中正电荷通过金属棒流向A，A金属箔的张角减小
2．如图所示电路，电源电压不变，闭合开关S，两灯均发光．一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（）

A．灯L1断路 B．灯L2断路 C．灯L1短路 D．灯L2短路
3．某同学利用如图所示电路进行实验，闭合开关后，L1、L2正常发光，两个电表都有示数。但过了一会儿后，两个电表的示数都变为零，这时电路发生的故障可能是(???? )

A.?电压表断路???????????????????????B.?电流表断路???????????????????????C.?灯泡L1断路???????????????????????D.?灯泡L2断路

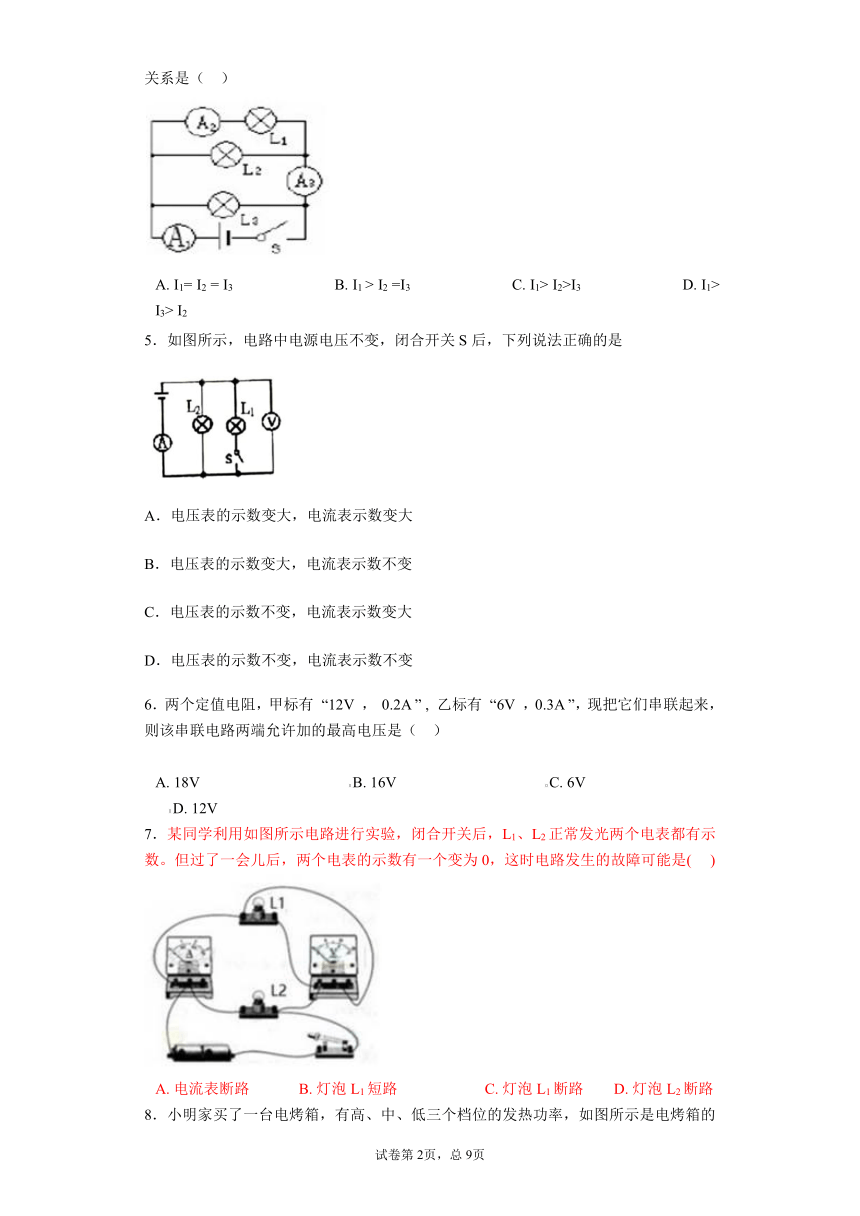

4．如图所示电路中，三个电流表 A1、A2、A3的示数分别为I1、I2、I3 ， 它们的大小关系是（ ??）

A.?I1= I2 = I3????????????????????????B.?I1 > I2 =I3????????????????????????C.?I1> I2>I3????????????????????????D.?I1> I3> I2
5．如图所示，电路中电源电压不变，闭合开关S后，下列说法正确的是

A．电压表的示数变大，电流表示数变大
B．电压表的示数变大，电流表示数不变
C．电压表的示数不变，电流表示数变大
D．电压表的示数不变，电流表示数不变
6．两个定值电阻，甲标有 “12V ， 0.2A ” , 乙标有 “6V ，0.3A ”，现把它们串联起来，则该串联电路两端允许加的最高电压是（ ??）

A.?18V??????????????????????????????????????B.?16V??????????????????????????????????????C.?6V??????????????????????????????????????D.?12V
7．某同学利用如图所示电路进行实验，闭合开关后，L1、L2正常发光两个电表都有示数。但过了一会儿后，两个电表的示数有一个变为0，这时电路发生的故障可能是(??? )

A.?电流表断路?????????????B.?灯泡L1短路???????????????????????C.?灯泡L1断路????????D.?灯泡L2断路
8．小明家买了一台电烤箱，有高、中、低三个档位的发热功率，如图所示是电烤箱的内部简化电路图，其中R1、R2为两个阻值相等的发热电阻，下列说法中正确的是（　　）

A．当开关S1拨到b、S2闭合时，电烤箱处于高温挡位
B．当开关S1拨到a、S2闭合时，电烤箱处于中温挡位
C．当开关S1拨到b、S2断开时，电烤箱处于低温挡位
D．当开关S1拨到a、S2断开时，电烤箱处于中温挡位
9．如右下图所示电路中，电源电压不变，闭合开关 S1、S2 ，两灯都发光。当把开关 S2
断开时，灯泡 L1的亮度及电流表示数变化的情况是（ ??）

A.?L1变亮，电流表示数变小；????????????????????????????????B.?L1亮度不变，电流表示数变小；
C.?L1变亮，电流表示数不变；????????????????????????????????D.?L1亮度不变，电流表示数不变。
10．如图甲的电路中，R1、R2的电压与电流的关系如图乙所示，闭合开关，电阻R1两端的电压为U1 ， 通过电路的电流为I1 ， 电路消耗的总功率为P1；在不改变电源电压的情况下，用30Ω的电阻R3替换R2 ， 此时R1两端的电压为U2 ， 通过电路的总电流为I2 ， 电路消耗的总功率为P2 ， 则（?? ）

A.?U1：U2＝1：2?????????????????B.?P1：P2＝4：3?????????????????C.?R1：R2＝1：2?????????????????D.?I1：I2＝1：4
二、填空题

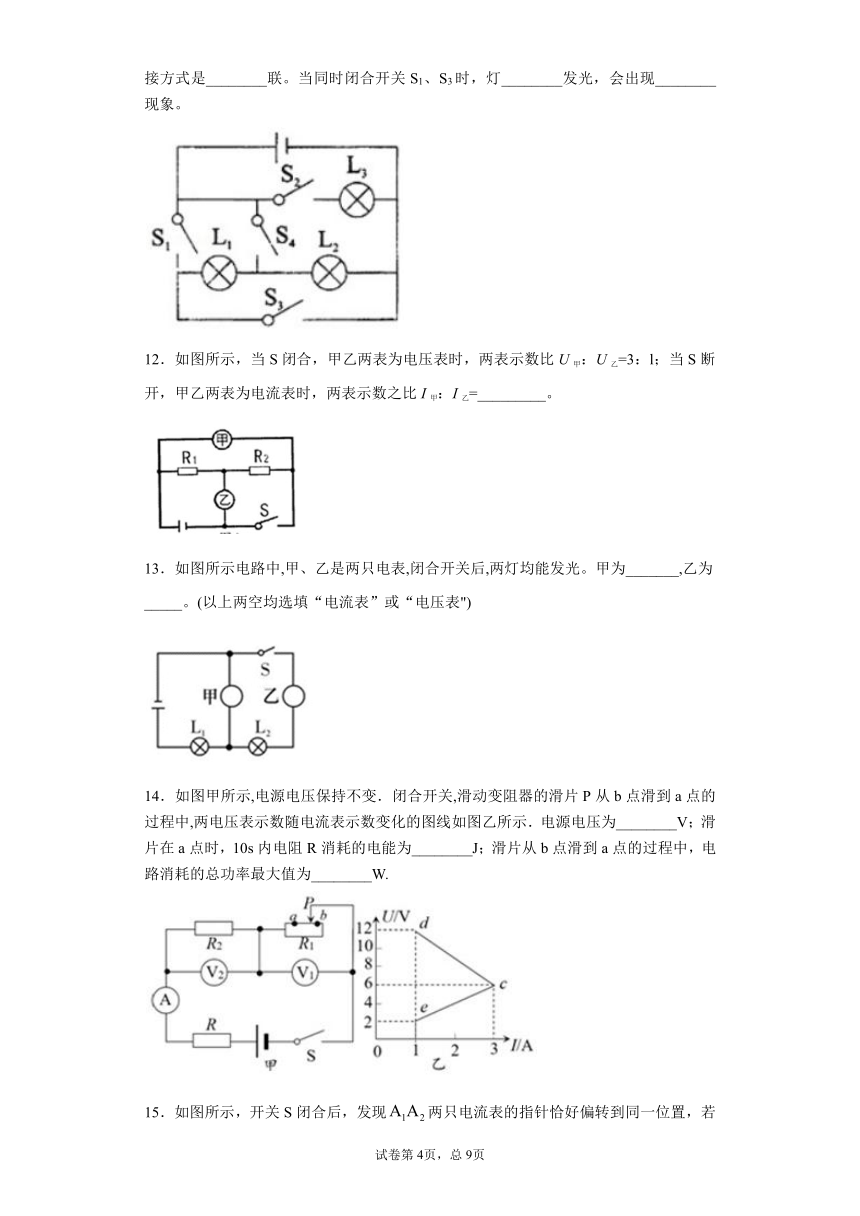

11．如图所示的电路中，当开关S1、S2断开，S3、S4闭合时，灯________发光，它们的连接方式是________；当开关S1闭合，S2、S3、S4断开时，灯________发光，它们的连接方式是________联；当开关S2、S3、S4闭合，S1断开时，灯________发光，它们的连接方式是________联。当同时闭合开关S1、S3时，灯________发光，会出现________现象。

12．如图所示，当S闭合，甲乙两表为电压表时，两表示数比U甲：U乙=3：l；当S断开，甲乙两表为电流表时，两表示数之比I甲：I乙=_________。

13．如图所示电路中,甲、乙是两只电表,闭合开关后,两灯均能发光。甲为_______,乙为_____。(以上两空均选填“电流表”或“电压表")

14．如图甲所示,电源电压保持不变．闭合开关,滑动变阻器的滑片P从b点滑到a点的过程中,两电压表示数随电流表示数变化的图线如图乙所示．电源电压为________V；滑片在a点时，10s内电阻R消耗的电能为________J；滑片从b点滑到a点的过程中，电路消耗的总功率最大值为________W.

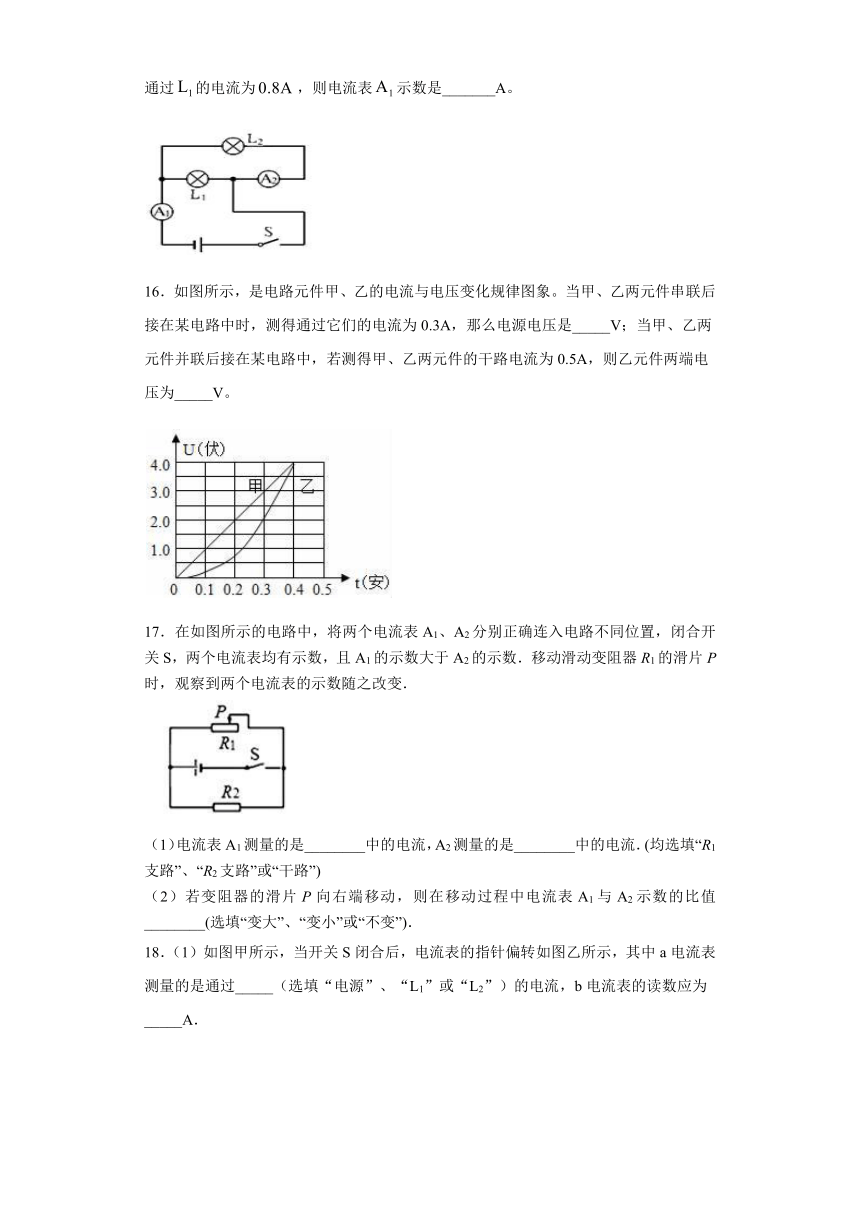

15．如图所示，开关S闭合后，发现两只电流表的指针恰好偏转到同一位置，若通过的电流为，则电流表示数是_______A。

16．如图所示，是电路元件甲、乙的电流与电压变化规律图象。当甲、乙两元件串联后接在某电路中时，测得通过它们的电流为0.3A，那么电源电压是_____V；当甲、乙两元件并联后接在某电路中，若测得甲、乙两元件的干路电流为0.5A，则乙元件两端电压为_____V。

17．在如图所示的电路中，将两个电流表A1、A2分别正确连入电路不同位置，闭合开关S，两个电流表均有示数，且A1的示数大于A2的示数．移动滑动变阻器R1的滑片P时，观察到两个电流表的示数随之改变．

（1）电流表A1测量的是________中的电流，A2测量的是________中的电流．(均选填“R1支路”、“R2支路”或“干路”)
（2）若变阻器的滑片P向右端移动，则在移动过程中电流表A1与A2示数的比值________(选填“变大”、“变小”或“不变”)．
18．（1）如图甲所示，当开关S闭合后，电流表的指针偏转如图乙所示，其中a电流表测量的是通过_____（选填“电源”、“L1”或“L2”）的电流，b电流表的读数应为_____A．

（2）如图丙所示，电源电压保持不变，当S1、S2都闭合时，电压表示数为4.5V；当S1闭合、S2断开时，电压表示数为2V；那么S1、S2都断开时，L2两端的电压为_____V．
三、实验题
19．如图所示为探究并联电路电流特点的实物连接图。

（1）本实验用干电池作为电源，干电池供电时，把_______能转化为电能。
（2）连接电路时，开关应_______．闭合开关，发现L1亮，L2不亮，小明认为L2不亮的原因是L2被短路，小明的判断是_______（选填“正确”或“错误”）的。
（3）实验中，小明将图中的c导线上端不动，下端由“0.6”接线柱改接到“-”接线柱上，其他都不变。他这样连接的目的是为了测量_______灯中的电流。请评价其是否可行？答：_____________。
（4）下表是小明在实验中测得的数据：
a点电流Ia/A b点电流Ib/A c点电流Ic/A
0.22 0.16 0.38

根据实验数据小明得出的实验结论是:在并联电路中，干路电流等于各支路电流之和。其不妥之处是_________________。
20．中有两个小灯，请在图中○内，分别填入及或的符号，要求电键闭合时两灯均能发光，且两电表的示数均不为零．
（________）

21．.小明和小华同学在“探究串联电路电压的规律”实验中，都设计了如图甲所示的电路．

（1）连接电路前，小明发现电压表指针如图乙所示，接下来他要对电压表进行的操作是________．
（2）小明根据图甲连接好电路，闭合开关后，发现电压表示数为零，若只有L1或L2中的一处发生故障，则故障可能是________（写出一种即可）．
（3）排除故障后，小明进行实验，并把数据记录在下表中．
UAB/V UBC/V UAC/V
2.0 2.0 4.0

分析实验数据得出两个实验结论：
①串联电路两端的总电压________各部分电路两端电压之和：
②串联电路中，各部分用电器两端电压相等．
（4）小明和小华对实验进行讨论，小华认为结论②是错误的，造成结论错误的原因可能是________，另外，小明的实验在设计方案上还存在另一个不足之处是________．
（5）两同学改进设计实验方案得出了正确的实验结论．实验结束后，他们应先________，拆除________两端的导线后，再拆除其他导线并整理器材．
22．小明同学对串联电路电压规律进行了探究。

（1）按图所示的电路图连接电路。闭合开关，发现电压表示数为零，则小灯泡的故障可能是_____或_____。
（2）小明在测L2两端的电压时，为了节省时间，保持电压表所接的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压。他能否测出L2两端电压？_____，理由是_____。
（3）小明分别测出AB、BC、AC间的电压并记录在如下表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和。请对小明的做法进行评价：_____，改进方法是_____。
UAB/V UBC/V UAC/V
1.8 1.8 3.6

23．小明连接了如图所示的电路，灯泡上标有“25V? 0.3A”

（1）在方内画出实物图对应的电路图
（2）闭合开关，看不到灯亮，电流表有示数。小明认为灯不亮的原因是灯丝断了，你认为他的说法是否正确?________依据是________
（3）小芳想通过测量ab接线柱间、cd接线柱间的电压找出看不到灯亮的原因.请在图2中补充完整用电压表测ab接线柱间的电压时的实物图________。测量时若出现下表中的情况，请根据数据判断可能导致看不到灯亮的原因。

Uab/V Ucd/V 电流表示数I/A 看不到灯亮的原因
情况一 2.10 0 0.30 ________
情况二 2.20 0.40 0.14 ________

情况二中，看不到灯亮，通电10s灯消耗的电能为________J.
四、计算题
24．三个一样的电阻R和三只一样的标有“12V6W”的小灯泡，接成如图所示电路，电路中加有电压U。当断开开关S1、S2 ， 闭合开关S3时，灯L1、L2正常发光；当闭合开关S1、S2 ， 断开开关S3时，灯L1、L2正常发光。求：

（1）小灯泡的额定电流I1；
（2）电压U和电阻R的值。
25.如图所示电路，电源电压为12V恒定不变，灯泡L2上标有“9V 1.8W”字样，L1、L3都字迹模糊。

（1）当开关S1、S2断开，S3闭合时，移动滑动变阻器滑片到某位置，L1和L3均正常发光，且亮度一样，电流表的读数为0.5A，电压表的读数为3V．画出此时的等效电路图，求出L1的电阻是多少？
（2）当开关都闭合时，移动滑动变阻器滑片使L2正常发光，则电流表、电压表的示数各是多少？

试卷第8页，总9页

参考答案
1．B2．A3．C4．D5．C6．B7．C8．C9．B10．B
11． L1、L2；并联；L1、L2；串；L1、L2、L3；并；都不；短路
12．2:3
13．电压表电流表
14． 15；90；45
15．1
16．5 2
17．（1）干路；R1支路
（2）变大
18．L11.22.5
19．化学断开错误L2不可行，电流表正负接线柱接反，指针反偏实验次数太少，结论可能具有偶然性
20．最上面中为灯泡，另外两个内为电压表；
21．（1）调零
（2）L2断路(或L1短路等等,合理都可以)
（3）等于
（4）选用了规格相同的灯泡进行实验；实验次数太少，结论不具有普遍性
（5）断开开关；电源
22．L1短路L2断路不能测L2两端电压时，电压表正负接线柱接反了；详见解析详见解析
23．【答案】 （1）

（2）不正确；电流表有示数说明电路是通路,如果灯丝断了则电流表不可能有示数
（3）
；cd段短路；小灯泡实际功率过小；0.56
24． （1）解：由题意知小灯泡的额定电压U1=12伏，额定功率P1=6瓦，则
小灯泡正常发光时的额定电流 =0.5安

（2）解：当断开开关S1、S2 ， 闭合开关S3时，由电压关系得U=2U1+I1R=24+0.5R
当闭合开关S1、S2 ， 断开开关S3时，由电压关系得U=U1+2I1×3R=12+3R
联立以上两式解得U=26.4伏，R=4.8欧
25． （1）解：当开关 ?断开， 闭合时，灯泡 断路， 和 与滑动变阻器一起串联在电路上，等效电路图如下：

有图可知， 两端的电压为 3v， 中的电流为 的电阻是： ，由于此时 和 均发光，且亮度一样，故： 6

（2）解：当开关都闭合时，灯泡 被短接，电压表示数为0V； 和 并联，电流表测干路电流，移动滑动变阻器滑片使 正常发光，则灯泡 两端电压： 灯泡 中的电流为： 灯泡 中的电流为： 电流表的示数为：
