高中物理人教新版课时练必修 第三册 第10章 电场能的性质 Word版含解析

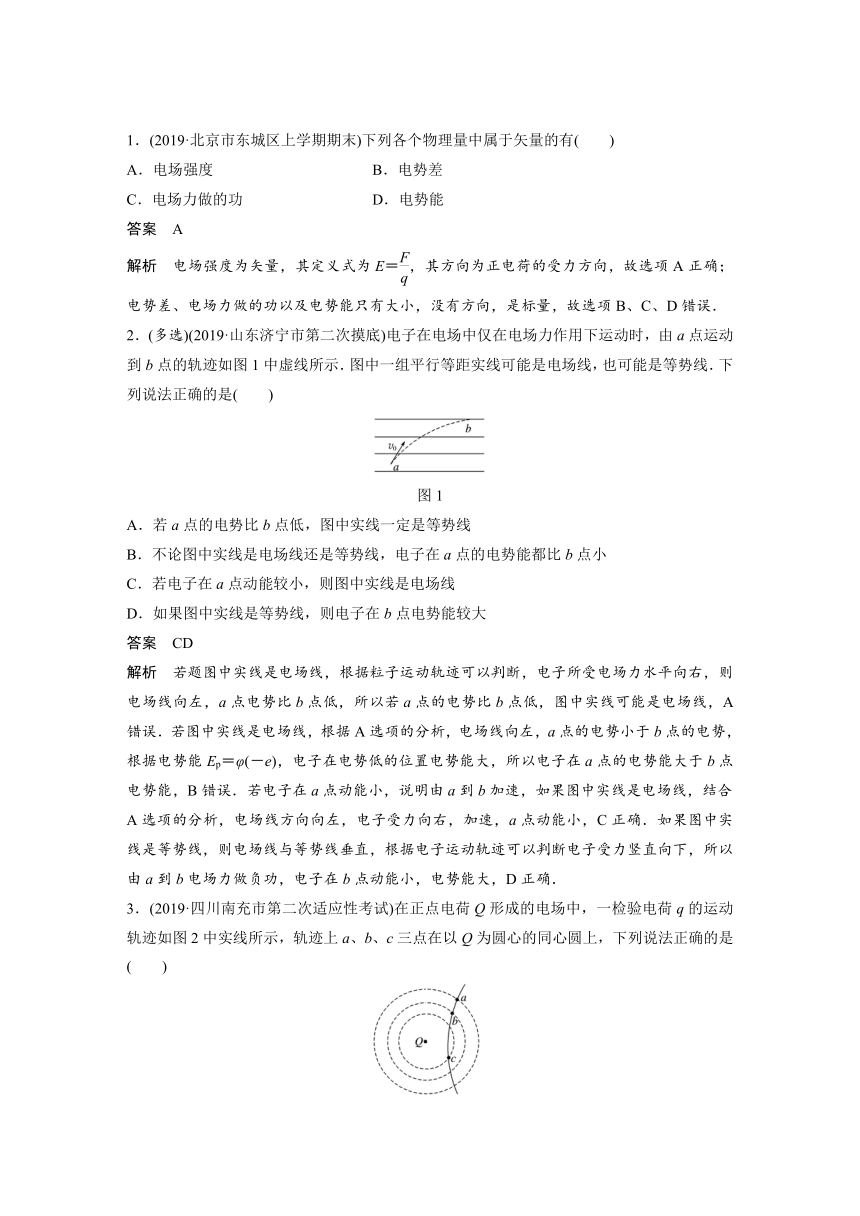

1．(2019·北京市东城区上学期期末)下列各个物理量中属于矢量的有(　　)
A．电场强度 B．电势差
C．电场力做的功 D．电势能
答案　A
解析　电场强度为矢量，其定义式为E＝，其方向为正电荷的受力方向，故选项A正确；电势差、电场力做的功以及电势能只有大小，没有方向，是标量，故选项B、C、D错误．
2．(多选)(2019·山东济宁市第二次摸底)电子在电场中仅在电场力作用下运动时，由a点运动到b点的轨迹如图1中虚线所示．图中一组平行等距实线可能是电场线，也可能是等势线．下列说法正确的是(　　)

图1
A．若a点的电势比b点低，图中实线一定是等势线
B．不论图中实线是电场线还是等势线，电子在a点的电势能都比b点小
C．若电子在a点动能较小，则图中实线是电场线
D．如果图中实线是等势线，则电子在b点电势能较大
答案　CD
解析　若题图中实线是电场线，根据粒子运动轨迹可以判断，电子所受电场力水平向右，则电场线向左，a点电势比b点低，所以若a点的电势比b点低，图中实线可能是电场线，A错误．若图中实线是电场线，根据A选项的分析，电场线向左，a点的电势小于b点的电势，根据电势能Ep＝φ(－e)，电子在电势低的位置电势能大，所以电子在a点的电势能大于b点电势能，B错误．若电子在a点动能小，说明由a到b加速，如果图中实线是电场线，结合A选项的分析，电场线方向向左，电子受力向右，加速，a点动能小，C正确．如果图中实线是等势线，则电场线与等势线垂直，根据电子运动轨迹可以判断电子受力竖直向下，所以由a到b电场力做负功，电子在b点动能小，电势能大，D正确．
3．(2019·四川南充市第二次适应性考试)在正点电荷Q形成的电场中，一检验电荷q的运动轨迹如图2中实线所示，轨迹上a、b、c三点在以Q为圆心的同心圆上，下列说法正确的是(　　)

图2
A．检验电荷q可能为正电荷，也可能为负电荷
B．a、b、c三点中，检验电荷q在c点的动能最小
C．a、b、c三点中，a点的电势最高
D．a、b、c三点中，检验电荷q在a点的电势能最大
答案　B
解析　由运动轨迹可知，检验电荷q一定和Q带同种电荷，即带正电荷，选项A错误；检验电荷q在运动的过程中，电势能和动能之和守恒，则当动能最小时，电势能最大，电荷所处的位置电势最高，则a、b、c三点中， c点的电势最高，检验电荷q在c点的电势能最大，即a、b、c三点中，检验电荷q在c点的动能最小，选项B正确，C、D错误．
4. (2019·陕西宝鸡市高考模拟检测(二))真空中有一带负电的电荷q绕固定的点电荷＋Q运动，其运动轨迹为椭圆，如图3所示．已知a、b、c、d为椭圆的四个顶点，＋Q处在椭圆的一个焦点上，则下列说法正确的是(　　)

图3
A．＋Q产生的电场中a、c两点的电场强度相同
B．负电荷q在b点的速度大于在d点的速度
C．负电荷q在b点电势能大于在d点电势能
D．负电荷q在运动过程中电场力始终不做功
答案　B
解析　a、c两点的电场强度方向不同，故A错误；负电荷q由b运动到d的过程中，电场力做负功，电势能增加，动能减小，所以负电荷q在b点的速度大于在d点速度，负电荷q在b点的电势能小于在d点的电势能，故B正确，C错误；若负电荷逆时针转动，则负电荷q由a经d运动到c的过程中，电场力先做负功再做正功，故D错误．
5. (2019·山东滨州市上学期期末)真空中某静电场，虚线表示等势面，各等势面电势的值如图4所示，一带电粒子只在电场力的作用下，沿图中的实线从A经过B运动到C，B、C两点位于同一等势面上，则以下说法正确的是(　　)

图4
A．带电粒子在A点的电势能大于在C点的电势能
B．A点电场强度大于B点电场强度
C．带电粒子从A点经过B点运动到C点的过程中动能先增大再减小
D．带电粒子从A点到C点电场力所做的功等于从A点到B点电场力所做的功
答案　D
解析　根据电场线与等势面垂直，且由高电势指向低电势，可知电场线方向大致向右，根据粒子轨迹的弯曲方向可知，粒子所受的电场力方向大致向左，则知粒子一定带负电．从A点到C点，由W＝qU，知U>0，q<0，则W<0，即电场力做负功，电势能增加，带电粒子在A处电势能小于C处电势能，故A错误；等差等势面的疏密反映电场强度的大小，则A处场强小于B处场强，故B错误；带电粒子从A点运动到B点的过程中，电场力做负功，动能减小，故C错误；由题图知，A、C间电势差等于A、B间的电势差，根据W＝Uq知，带电粒子从A点到C点电场力所做的功等于从A点到B点电场力所做的功，故D正确．
6. (多选)(2019·山东泰安市3月第一轮模拟)如图5，在正点电荷Q的电场中，A、B、C为直角三角形的三个顶点，D为AC的中点，∠A＝30°，A、B、C、D四点处的电势满足φA＝φC，φB＝φD，点电荷Q在A、B、C三点所在平面内，则(　　)

图5
A．点电荷Q在AB的连线上
B．点电荷Q在BD连线的中点处
C．φD>φC
D．将负试探电荷从C点移动到B点，电场力做负功
答案　AC
解析　因φA＝φC，则点电荷Q在AC连线的垂直平分线上；又φB＝φD，由几何关系可知点电荷Q又在BD连线的垂直平分线上，则点电荷Q在AB的连线上，如图所示，选项A正确，B错误；D点距离点电荷的距离比C点距离点电荷的距离近，可知φD>φC，选项C正确；将负试探电荷从C点移动到B点，电场力做正功，选项D错误．

7. (多选)(2019·四川德阳市第三次诊断)两个不规则带电导体间的电场线分布如图6所示，已知导体附近的电场线均与导体表面垂直，a、b、c、d为电场中几个点，并且a、d为紧靠导体表面的两点，选无穷远处为电势零点，则(　　)

图6
A．场强大小关系有Eb>Ec
B．电势大小关系有φb>φd
C．将一负电荷放在d点时其电势能为负值
D．将一正电荷由a点移到d点电场力做正功
答案　BD
解析　电场线越密的地方，电场强度越大，由题图可得c点的电场线比b点的电场线密，所以有Ec＞Eb，故A错误；沿着电场线，电势逐渐降低，可知b点电势高于d点的电势，故B正确；电势能的正负与零电势点的选取有关，该题以无穷远为零电势点，所以说负电荷放在d点时电势能为正值，故C错误；从题图中可以看出，a点的电势高于b点的电势，而b点的电势又高于d点的电势，所以a点的电势高于d点的电势，正电荷在电势高处电势能大，在电势低处电势能小，故正电荷从a点移到d点电势能减小，则电场力做正功，故D正确．

8．(2019·山西运城市5月适应性测试)一带负电的微粒只在电场力作用下沿x轴正方向运动，其电势能随位移x变化的关系如图7所示，其中0～x1段是曲线，x1～x2段是平行于x轴的直线，x2～x3段是倾斜直线，则下列说法正确的是(　　)

图7
A．0～x1段电势逐渐升高
B．0～x1段微粒的加速度逐渐减小
C．x2～x3段电场强度减小
D．x2处的电势比x3处的电势高
答案　B
解析　电势能Ep＝φq，由于微粒带负电，0～x1段电势能变大，所以电势降低，A错误；根据电场力做功与电势能关系：|ΔEp|＝E|q|Δx，图像斜率的大小反映场强大小，0～x1段图像斜率变小，场强变小，受力减小，加速度逐渐变小，B正确；x2～x3段斜率不变，场强不变，C错误；x2到x3，电势能减小，微粒带负电，所以电势增大，D错误．
9. (多选)(2019·安徽蚌埠市第二次质检)电场中有一条电场线与x轴重合，x轴上各点的电场强度与位置的关系如图8所示，一质子仅在电场力作用下，从坐标原点由静止释放沿x轴正方向运动，已知Oa＝ab＝bc＝d，b点电势φb＝0.则下列结论正确的是(　　)

图8
A．质子沿x轴做匀速直线运动
B．质子在a、c两点的电势能相等
C．质子在a、b、c三点的动能之比为2∶3∶4
D．坐标原点O的电势为1.5E0d
答案　CD
解析　由E－x图像和F＝qE可知，质子沿x轴先做匀加速直线运动，后做加速度减小的加速直线运动，最后做加速度增大的加速直线运动，故A错误；质子一直做加速直线运动，电场力做正功，电势能减小，故B错误；由E－x图像与x轴所围“面积”表示电势差，因此UOa＝E0d，UOb＝E0d，UOc＝2E0d，由动能定理有Eka＝qUOa＝qE0d，Ekb＝qUOb＝qE0d，Ekc＝qUOc＝2qE0d，所以质子在a、b、c三点的动能之比为2∶3∶4，故C正确；根据UOb＝φO－φb可得坐标原点O的电势为φO＝1.5E0d，故D正确．
10. (多选)(2020·湖北恩施州教学质量检测)如图9所示为某静电场中x轴上各点电势分布图，一个带电粒子在坐标原点O由静止释放，仅在电场力作用下沿x轴正向运动，则下列说法正确的是(　　)

图9
A．粒子一定带正电
B．粒子运动到坐标轴上x2处速度最大
C．粒子从坐标轴上x1处运动到x3处，电场力的冲量为零
D．粒子从坐标轴上x1处运动到x2处，加速度先增大后减小
答案　BC
解析　由于从坐标原点沿x轴正向电势先升高后降低，因此电场方向先向左后向右，由于带电粒子在坐标原点由静止沿x轴正向运动，因此可知粒子带负电，选项A错误；粒子从O到x2做加速运动，从x2向右做减速运动，因此粒子运动到坐标轴上x2处速度最大，选项B正确；由于粒子只受电场力作用，因此电势能和动能之和为定值，由题图可知粒子在x1处和x3处电势相等，则粒子在x1处和x3处电势能相等，动能相等，由于运动方向相同，因此速度相同，根据动量定理可知，粒子从坐标轴上x1处运动到x3处，电场力的冲量为零，选项C正确；由E＝可知，坐标轴上x1处到x2处，电场强度一直减小，由a＝可知，粒子的加速度一直减小，选项D错误．
11．(多选)(2019·河南郑州市第一次模拟)如图10所示，在竖直平面内有一匀强电场，一带电荷量为＋q、质量为m的小球在力F的作用下，沿图中虚线由M至N做竖直向上的匀速运动．已知力F和MN之间的夹角为45°，MN之间的距离为d，重力加速度为g.则下列说法正确的是(　　)

图10
A．电场的方向可能水平向左
B．电场强度E的最小值为
C．当qE＝mg时，小球从M运动到N时电势能变化量为零
D．F所做的功一定为mgd
答案　BC
解析　对小球受力分析：小球受到重力mg、拉力F与电场力qE，因为小球做匀速直线运动，合力为零，则F与qE的合力与mg大小相等、方向相反，作出F与qE的合力，如图所示，
由图可知，电场力方向指向右侧，由于小球带正电，电场方向与电场力方向相同，故指向右侧，故A错误；由图可知，当电场力qE与F垂直时，电场力最小，此时场强也最小．则得：qEmin＝mgsin θ，所以电场强度的最小值为Emin＝＝，故B正确；当mg＝Eq时，根据几何关系，电场力水平向右，与MN垂直，小球从M运动到N电场力不做功，即小球从M运动到N时电势能变化量为零，故C正确；由于电场力变化时，F大小也跟着改变，所以不能确定F所做功的具体值，故D错误．

12．(多选) (2019·河南名校联盟2月联考)如图11所示，固定于同一条竖直线上的A、B是两个带等量异种电荷的点电荷，电荷量分别为＋Q和－Q，A、B相距为2d.MN是竖直放置的光滑绝缘细杆，另有一个穿过细杆的带电小球P质量为m，电荷量为＋q(可视为点电荷，放入电场后不影响电场的分布)，现将小球P 从与点电荷A等高的C处由静止开始释放，小球P向下运动到距C点距离为d的O点时， 速度为v，已知MN与AB之间的距离为d，静电力常量为k，重力加速度为g.则(　　)

图11
A．C、O两点间的电势差UCO＝
B．O点处的电场强度E＝
C．小球下落过程中重力势能和电势能之和不变
D．小球P经过与点电荷B等高的D点时的速度为v
答案　BD
解析　小球P由C运动到O时，由mdg＋qUCO＝mv2－0，得UCO＝，选项A错误；对小球P在O点处时受力分析，如图所示，F1＝F2＝＝，它们的合力为：
F＝F1cos 45°＋F2cos 45°＝，则O点处的电场强度E＝＝，选项B正确；小球下落过程中重力势能、动能和电势能之和不变，选项C错误；小球P由O运动到D的过程，由动能定理得：mgd＋qUOD＝mv－mv2，由等量异种点电荷的电场特点可知UCO＝UOD，联立解得vD＝v，选项D正确．
