　变压器、电能的输送

一、理想变压器
1．构造
如图1所示，变压器是由闭合铁芯和绕在铁芯上的两个线圈组成的．
图1
(1)原线圈：与交流电源连接的线圈，也叫初级线圈．
(2)副线圈：与负载连接的线圈，也叫次级线圈．
2．原理
电流磁效应、电磁感应．
3．理想变压器原、副线圈基本量的关系
理想变压器 (1)没有能量损失(绕线无电阻、铁芯无涡流) (2)没有磁通量损失(磁通量全部集中在铁芯中)
基本关系 功率关系 根据能量守恒可得：原线圈的输入功率等于副线圈的输出功率，即P入＝P出
电压关系 原、副线圈的电压之比等于其匝数之比，公式：＝，与负载、副线圈的个数无关
电流关系 (1)只有一个副线圈时：＝ (2)有多个副线圈时：由P入＝P出得I1U1＝I2U2＋I3U3＋…＋InUn或I1n1＝I2n2＋I3n3＋…＋Innn
频率关系 f1＝f2(变压器不改变交变电流的频率)

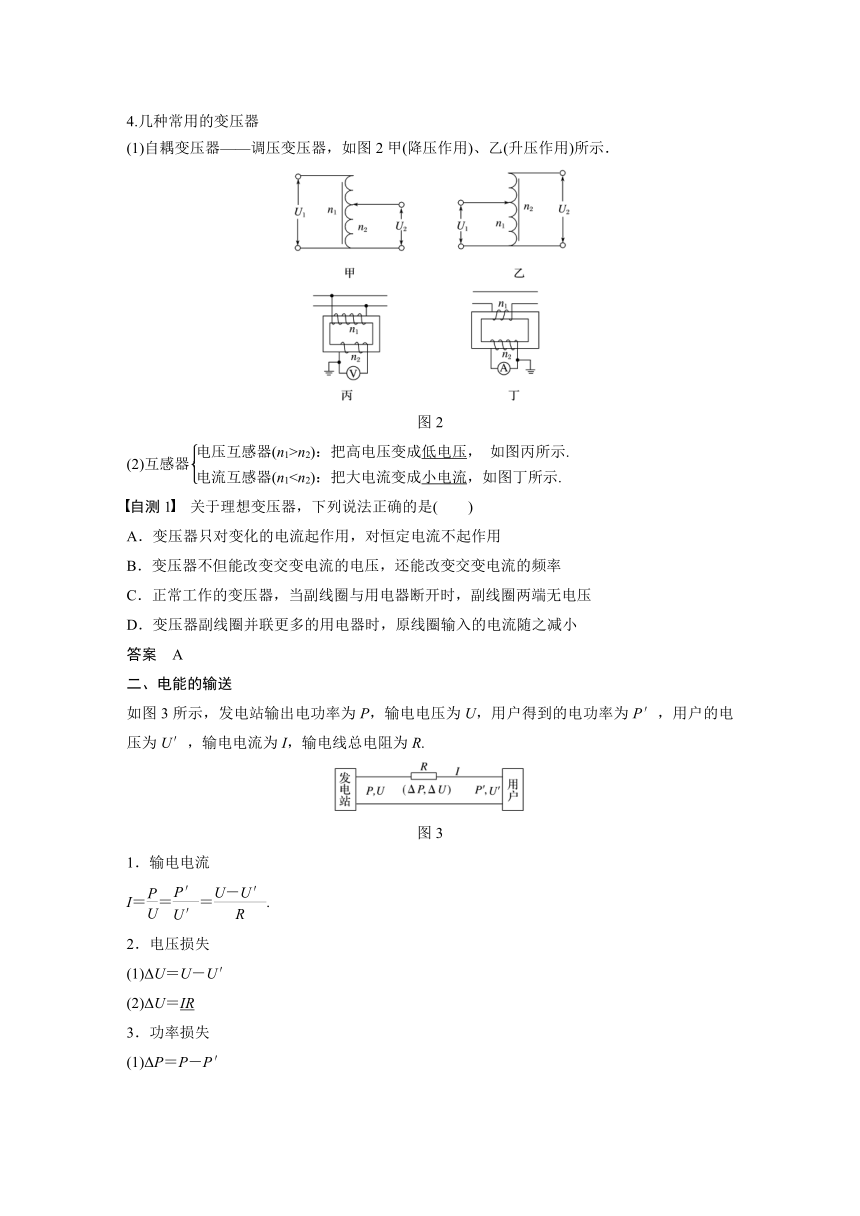

4.几种常用的变压器
(1)自耦变压器——调压变压器，如图2甲(降压作用)、乙(升压作用)所示．
图2
(2)互感器
自测1　关于理想变压器，下列说法正确的是(　　)
A．变压器只对变化的电流起作用，对恒定电流不起作用
B．变压器不但能改变交变电流的电压，还能改变交变电流的频率
C．正常工作的变压器，当副线圈与用电器断开时，副线圈两端无电压
D．变压器副线圈并联更多的用电器时，原线圈输入的电流随之减小
答案　A
二、电能的输送
如图3所示，发电站输出电功率为P，输电电压为U，用户得到的电功率为P′，用户的电压为U′，输电电流为I，输电线总电阻为R.
图3
1．输电电流
I＝＝＝.
2．电压损失
(1)ΔU＝U－U′
(2)ΔU＝IR
3．功率损失
(1)ΔP＝P－P′

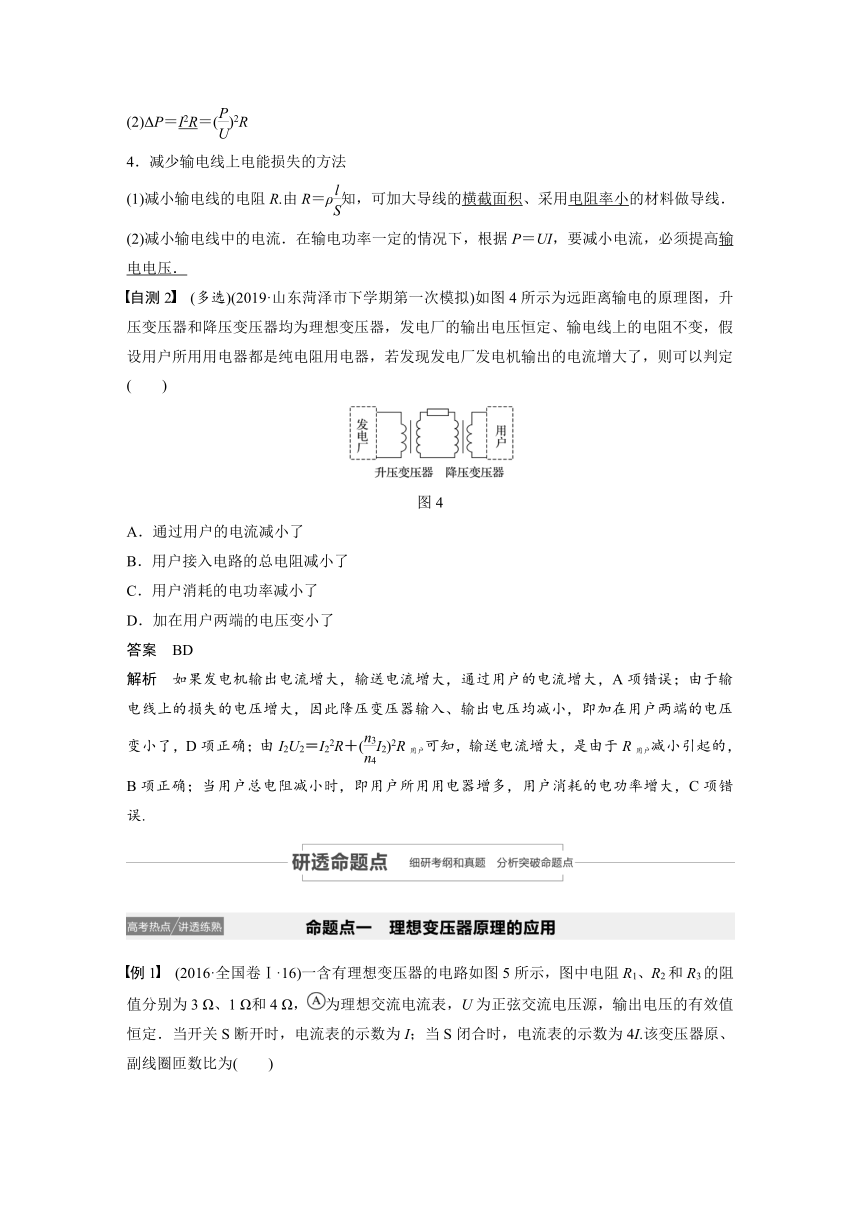

(2)ΔP＝I2R＝()2R
4．减少输电线上电能损失的方法
(1)减小输电线的电阻R.由R＝ρ知，可加大导线的横截面积、采用电阻率小的材料做导线．
(2)减小输电线中的电流．在输电功率一定的情况下，根据P＝UI，要减小电流，必须提高输电电压．
自测2　(多选)(2019·山东菏泽市下学期第一次模拟)如图4所示为远距离输电的原理图，升压变压器和降压变压器均为理想变压器，发电厂的输出电压恒定、输电线上的电阻不变，假设用户所用用电器都是纯电阻用电器，若发现发电厂发电机输出的电流增大了，则可以判定(　　)
图4
A．通过用户的电流减小了
B．用户接入电路的总电阻减小了
C．用户消耗的电功率减小了
D．加在用户两端的电压变小了
答案　BD
解析　如果发电机输出电流增大，输送电流增大，通过用户的电流增大，A项错误；由于输电线上的损失的电压增大，因此降压变压器输入、输出电压均减小，即加在用户两端的电压变小了，D项正确；由I2U2＝I22R＋(I2)2R用户可知，输送电流增大，是由于R用户减小引起的，B项正确；当用户总电阻减小时，即用户所用用电器增多，用户消耗的电功率增大，C项错误.

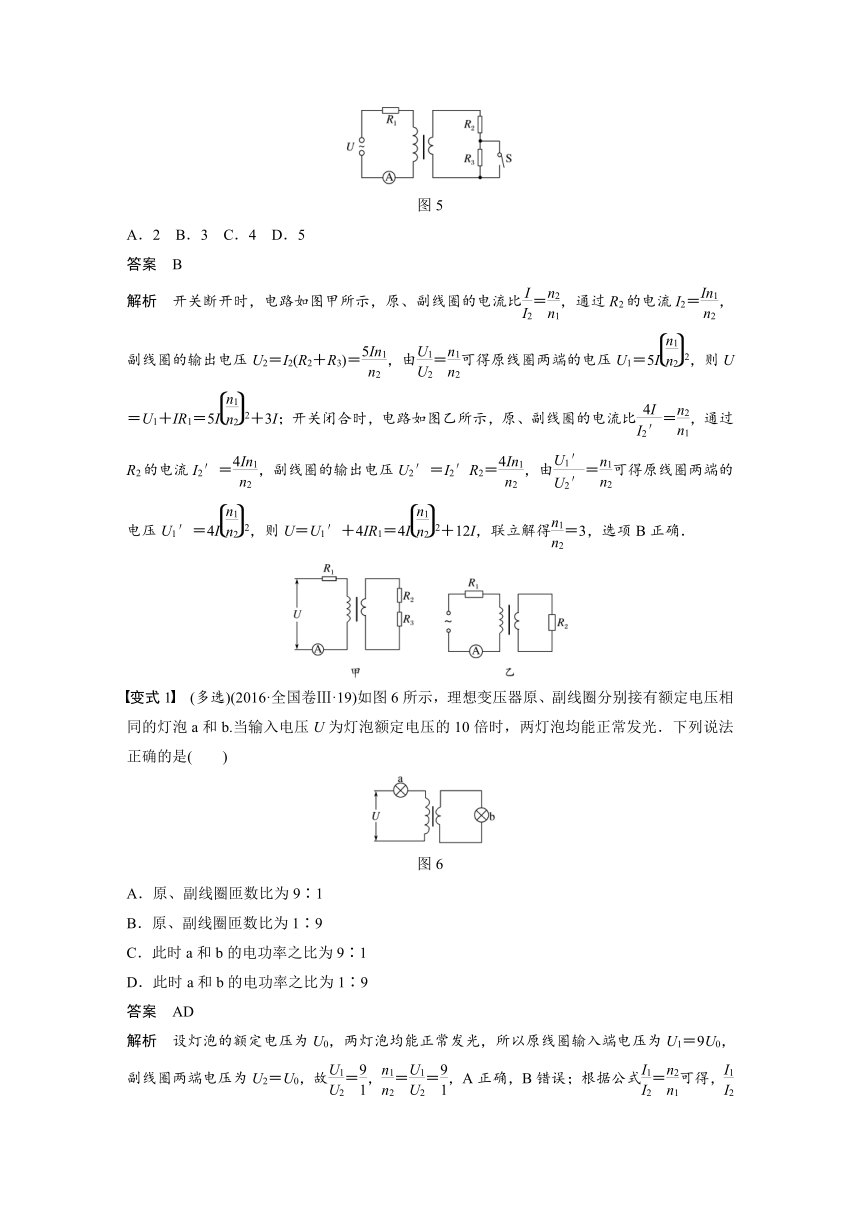

例1　(2016·全国卷Ⅰ·16)一含有理想变压器的电路如图5所示，图中电阻R1、R2和R3的阻值分别为3 Ω、1 Ω和4 Ω，为理想交流电流表，U为正弦交流电压源，输出电压的有效值恒定．当开关S断开时，电流表的示数为I；当S闭合时，电流表的示数为4I.该变压器原、副线圈匝数比为(　　)
图5
A．2 B．3 C．4 D．5
答案　B
解析　开关断开时，电路如图甲所示，原、副线圈的电流比＝，通过R2的电流I2＝，副线圈的输出电压U2＝I2(R2＋R3)＝，由＝可得原线圈两端的电压U1＝5I2，则U＝U1＋IR1＝5I2＋3I；开关闭合时，电路如图乙所示，原、副线圈的电流比＝，通过R2的电流I2′＝，副线圈的输出电压U2′＝I2′R2＝，由＝可得原线圈两端的电压U1′＝4I2，则U＝U1′＋4IR1＝4I2＋12I，联立解得＝3，选项B正确．
变式1　(多选)(2016·全国卷Ⅲ·19)如图6所示，理想变压器原、副线圈分别接有额定电压相同的灯泡a和b.当输入电压U为灯泡额定电压的10倍时，两灯泡均能正常发光．下列说法正确的是(　　)
图6
A．原、副线圈匝数比为9∶1
B．原、副线圈匝数比为1∶9
C．此时a和b的电功率之比为9∶1
D．此时a和b的电功率之比为1∶9
答案　AD
解析　设灯泡的额定电压为U0，两灯泡均能正常发光，所以原线圈输入端电压为U1＝9U0，副线圈两端电压为U2＝U0，故＝，＝＝，A正确，B错误；根据公式＝可得，＝，由于小灯泡两端的电压相等，所以根据公式P＝UI可得，灯泡a和b的电功率之比为1∶9，C错误，D正确．
变式2　(多选)(2019·河南郑州市第一次模拟)如图7甲所示，变压器原、副线圈上有L1、L2、L3、L4四只灯泡，它们的规格均为“9 V　12 W”，当在该变压器cd端输入交变电压u(u－t图像如图乙所示)时，四只灯泡都正常发光，各电表均为理想交流电表．以下说法正确的是(　　)
图7
A．a、b端输入电压的瞬时值表达式为u＝27sin 100πt(V)
B．原、副线圈匝数比为3∶1
C．流过灯泡L2的电流方向每秒改变50次
D．电流表的示数为4 A，ab端输入的功率Pab＝48 W
答案　BD
解析　由输入端交变电压u－t图像可求出电压有效值为27 V，灯泡规格均为“9 V　12 W”，四只灯泡都正常发光，所以a、b端输入电压的有效值是27 V＋9 V＝36 V，由题图乙知交流电的周期是0.02 s，所以a、b端输入电压的瞬时值表达式为u＝36sin 100πt(V)，故A错误；四只灯泡都正常发光，所以副线圈电压为9 V，根据理想变压器电压比规律得出变压器原、副线圈匝数比为3∶1，故B正确；由题图乙知交流电的周期为0.02 s，交流电的频率为50 Hz，则流过灯泡L2的电流方向每秒改变100次，故C错误；电流表的示数为I＝3× A＝4 A，a、b端输入的功率Pab＝4×12 W＝48 W，故D正确.
1．匝数比不变的情况(如图8)
图8
(1)U1不变，根据＝，输入电压U1决定输出电压U2，不论负载电阻R如何变化，U2不变．
(2)当负载电阻发生变化时，I2变化，输出电流I2决定输入电流I1，故I1发生变化．
(3)I2变化引起P2变化，P1＝P2，故P1发生变化．
2．负载电阻不变的情况(如图9)
图9
(1)U1不变，发生变化，故U2变化．
(2)R不变，U2变化，故I2发生变化．
(3)根据P2＝，P2发生变化，再根据P1＝P2，故P1变化，P1＝U1I1，U1不变，故I1发生变化．
例2　(2018·天津理综·4)教学用发电机能够产生正弦式交变电流．利用该发电机(内阻可忽略)通过理想变压器向定值电阻R供电，电路如图10所示，理想交流电流表A、理想交流电压表V的读数分别为I、U，R消耗的功率为P.若发电机线圈的转速变为原来的，则(　　)
图10
A．R消耗的功率变为P
B．电压表V的读数变为U
C．电流表A的读数变为2I
D．通过R的交变电流频率不变
答案　B
解析　发电机线圈的转速变为原来的，由E＝知，原线圈中输入电压变为原来的，频率变为原来的.根据＝，知U2变为原来的，即U2＝U，则通过R的电流变为原来的，R消耗的功率P2＝＝P，根据＝，原线圈上的电流也变为原来的，即电流表A的读数变为I，故选B.
变式3　(2019·贵州毕节市适应性监测(三))如图11所示，变压器为理想变压器，电流表A1内阻不可忽略，其余的均为理想的电流表和电压表．a、b接在电压有效值不变的交流电源两端，R0为定值电阻，R为滑动变阻器．将滑动变阻器的滑片沿c→d的方向滑动时，则下列说法正确的是(　　)
图11
A．电压表V1、V2示数不变，V3示数变小
B．电压表V1、V2示数变小，V3示数变大
C．电流表A1、A2的示数都增大
D．电流表A1的示数变小，A2的示数增大
答案　C
解析　当滑动变阻器从c向d滑动的时候，滑动变阻器接入电路的电阻变小，副线圈的总电阻减小，假设副线圈的总电压不变，则副线圈的总电流I2＝增大，变压器的电流关系＝可知原线圈的总电流I1增大，则原线圈两端的电压U1＝U0－I1RA减小，又＝，可知副线圈两端的电压U2减小，滑动变阻器两端的电压U3＝U2－I2R0减小，而电压表V1测量值是U1；电压表V2测量值是U2，电压表V3测量值是U3，电流表A1测量值是I1，电流表A2测量值是I2，故A、B、D错误，C正确．
1．理清三个回路
图12
远距离输电电网间的基本结构如图12所示．输电过程的电路被划分为三个独立的回路，即电源回路、输送回路和用户回路．在每个回路中，变压器的原线圈是回路的用电器，而相应的副线圈是下一个回路的电源，每个回路均可应用闭合电路欧姆定律、串并联电路的规律，而变压器的电压、电流、功率关系则是联系不同回路的桥梁．
2．抓住联系
(1)理想的升压变压器联系了电源回路和输送回路，由理想变压器原理可得：线圈1(匝数为n1)和线圈2(匝数为n2)中各个量间的关系是＝，P1＝P2，I1n1＝I2n2.
(2)理想的降压变压器联系了输送回路和用户回路，由理想变压器原理可得：线圈3(匝数为n3)和线圈4(匝数为n4)中各个量间的关系是＝，P3＝P4，I3n3＝I4n4.
3．掌握一个关系
发电机把机械能转化为电能，并通过导线将能量输送给线圈1，线圈1上的能量就是远程输电的总能量，在输送过程中，先被输送回路上的导线电阻损耗一小部分，剩余的绝大部分通过降压变压器和用户回路被用户使用消耗，所以其能量关系为P1＝P线损＋P用户．
例3　(多选)(2019·广东深圳市4月第二次调研)如图13为远距离输电示意图，发电厂输出电压U1＝104 V，输出功率P1＝109 W，两个理想变压器的匝数比分别为n1∶n2＝1∶100、n3∶n4＝100∶1，输电线总电阻r＝50 Ω.则(　　)
图13
A．U4＝U1
B．I4＝I1
C．通过电阻r的电流I2＝2×104 A
D．电阻r损耗的电功率为5×107 W
答案　BD
解析　I1＝＝105 A，根据＝可得，I2＝I1＝×105 A＝103 A，则通过电阻r的电流为103 A，故C错误；电阻r两端的电压为Ur＝I2r＝103×50 V＝5×104 V，根据＝可得，U2＝U1＝100×104 V＝106 V，则U3＝U2－Ur＝106 V－5×104 V＝9.5×105 V，U4＝U3＝×9.5×105 V＝9.5×103 V，则U4≠U1，故A错误；由于I2＝I3，I4＝I3＝×103 A＝105 A，则I4＝I1，故B正确；电阻r损耗的电功率Pr＝I22r＝(103)2×50 W＝5×107 W，故D正确．
变式4　(2019·广东清远市期末质量检测)如图14所示，一个小型水电站，其交流发电机的输出电压U1 一定，通过理想升压变压器T1 和理想降压变压器T2向远处用户供电，输电线的总电阻为R.T1的输入电压和输入功率分别为U1和P1，它的输出电压和输出功率分别为U2和P2；T2的输入电压和输入功率分别为U3和P3，它的输出电压和输出功率分别为U4和P4.下列说法正确的是(　　)
图14
A．当用户的用电器增多时，U2减小，U4减小
B．当用户的用电器增多时，P1增大，P3减小
C．输电线上损失的功率为ΔP＝
D．要减小线路的损耗，应增大升压变压器的匝数比，同时应增大降压变压器的匝数比
答案　D
解析　交流发电机的输出电压U1一定，匝数不变，根据＝，知U2不变，故A错误；当用户的用电器增多时，用户消耗的电功率变大，则输入功率增大，即P3变大，故B错误；输电线上损失的功率为ΔP＝2R，故C错误；输送功率一定时，根据P＝UI和P损＝I2R知，要减小线路的损耗，应增大输送电压，又U1一定，根据＝知，应增大升压变压器的匝数比；U3＝U2－I2R，U2增大，I2减小，所以U3增大，用户电压U4不变，根据＝知，应增大降压变压器的匝数比，故D正确．
1．自耦变压器
自耦变压器(又称调压器)，它只有一个线圈，其中的一部分作为另一个线圈，当交流电源接不同的端点时，它可以升压也可以降压，变压器的基本关系对自耦变压器均适用，如图15所示．
图15
2．互感器
分为电压互感器和电流互感器，两者比较如下：
电压互感器 电流互感器
原理图
原线圈的连接 并联在高压电路中 串联在交流电路中
副线圈的连接 连接电压表 连接电流表
互感器的作用 将高电压变为低电压 将大电流变为小电流
利用的公式 ＝ I1n1＝I2n2
例4　如图16所示的调压器，滑动触头P和Q都可以调节，在输入交变电压一定的条件下，要使输出电压增大，输入电流增大，下列做法正确的是(　　)
图16
A．Q不动，P向下移动
B．Q不动，P向上移动
C．P不动，Q向上移动
D．P不动，Q向下移动
答案　A
解析　Q不动，滑动变阻器的有效电阻不变，P向下移动，原线圈匝数n1减小，输入电压U1不变，副线圈匝数n2不变，根据变压器的变压规律＝知，副线圈的电压增大，即输出电压增大，根据欧姆定律可知输出电流增大，输入电流随之增大，故A正确；Q不动，滑动变阻器的有效电阻不变，P向上移动，原线圈匝数n1增大，输入电压U1不变，副线圈匝数n2不变，根据变压器的变压规律＝知，副线圈的电压变小，即输出电压变小，根据欧姆定律可知输出电流减小，输入电流随之减小，故B错误；若P不动，则原线圈的匝数不变，根据变压器的变压规律＝知，副线圈的电压不变，输出电压不变，Q向上移动，接入电路的电阻变小，输出电流变大，则输入电流随之变大，故C错误；若P不动，则原线圈的匝数不变，根据变压器的变压规律＝知，副线圈的电压不变，输出电压不变，Q向下移动，接入电路的电阻变大，输出电流减小，则输入电流随之减小，故D错误．
变式5　(2019·广东“六校”第三次联考)钳形电流表由电流互感器和电流表组合而成，常用来测量电流强度很大的电流，其原理如图17.若原线圈与副线圈的匝数比为1∶500，电流表A的示数为1 A，则(　　)
图17
A．钳形电流表的钳口是电流互感器的铁芯
B．钳形电流表能够用来测量直流电的电流
C．被测电路电流的平均值为500 A
D．被测电路电流的最大值为500 A
答案　A
解析　钳形电流表的钳口是电流互感器的铁芯，A正确；互感器利用的是电磁感应的互感原理，不能用于测量直流电，故B错误；由＝得：I1＝＝ A＝500 A，因为电流表测的是有效值，故C、D错误．
