电磁感应现象　楞次定律

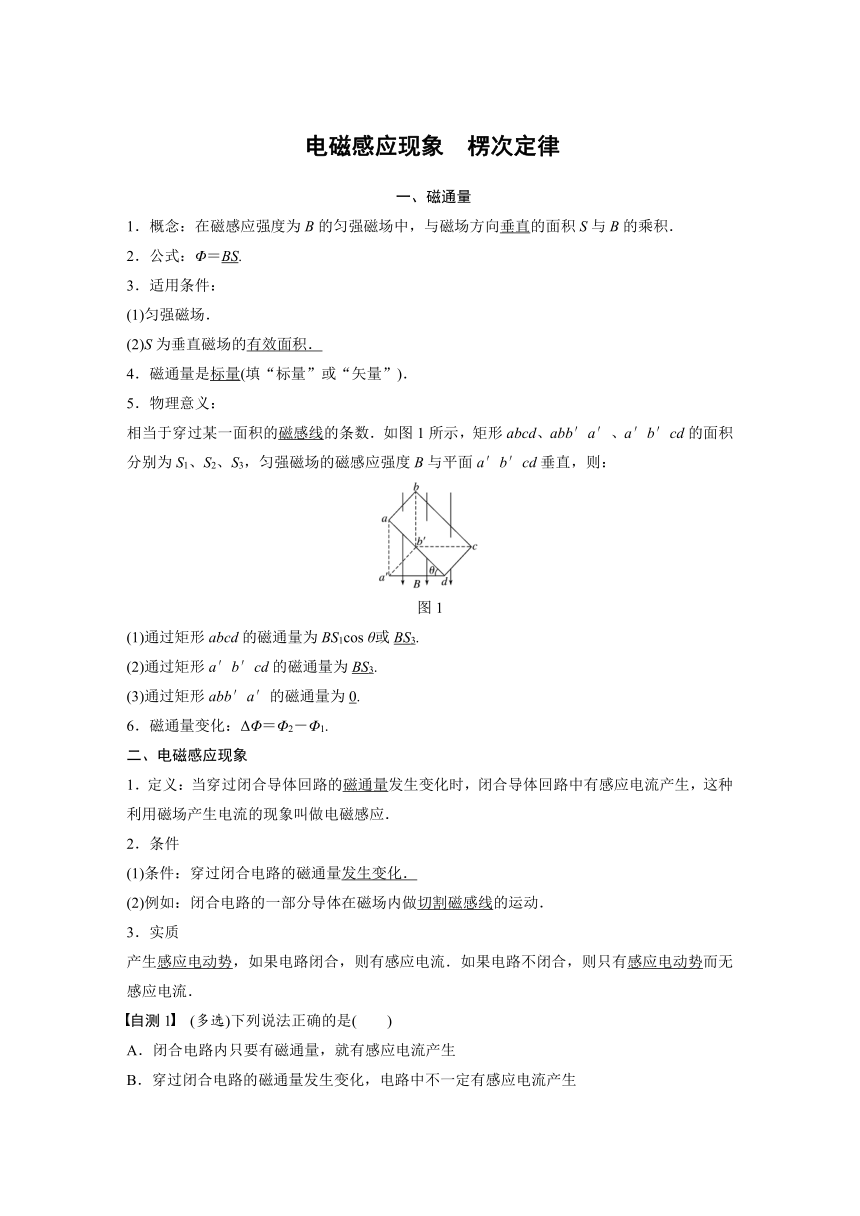

一、磁通量
1．概念：在磁感应强度为B的匀强磁场中，与磁场方向垂直的面积S与B的乘积．
2．公式：Φ＝BS.
3．适用条件：
(1)匀强磁场．
(2)S为垂直磁场的有效面积．
4．磁通量是标量(填“标量”或“矢量”)．
5．物理意义：
相当于穿过某一面积的磁感线的条数．如图1所示，矩形abcd、abb′a′、a′b′cd的面积分别为S1、S2、S3，匀强磁场的磁感应强度B与平面a′b′cd垂直，则：
图1
(1)通过矩形abcd的磁通量为BS1cos θ或BS3.
(2)通过矩形a′b′cd的磁通量为BS3.
(3)通过矩形abb′a′的磁通量为0.
6．磁通量变化：ΔΦ＝Φ2－Φ1.
二、电磁感应现象
1．定义：当穿过闭合导体回路的磁通量发生变化时，闭合导体回路中有感应电流产生，这种利用磁场产生电流的现象叫做电磁感应．
2．条件
(1)条件：穿过闭合电路的磁通量发生变化．
(2)例如：闭合电路的一部分导体在磁场内做切割磁感线的运动．
3．实质
产生感应电动势，如果电路闭合，则有感应电流．如果电路不闭合，则只有感应电动势而无感应电流．
自测1　(多选)下列说法正确的是(　　)
A．闭合电路内只要有磁通量，就有感应电流产生
B．穿过闭合电路的磁通量发生变化，电路中不一定有感应电流产生
C．线框不闭合时，即使穿过线框的磁通量发生变化，线框中也没有感应电流产生
D．当导体切割磁感线时，一定产生感应电动势
答案　CD

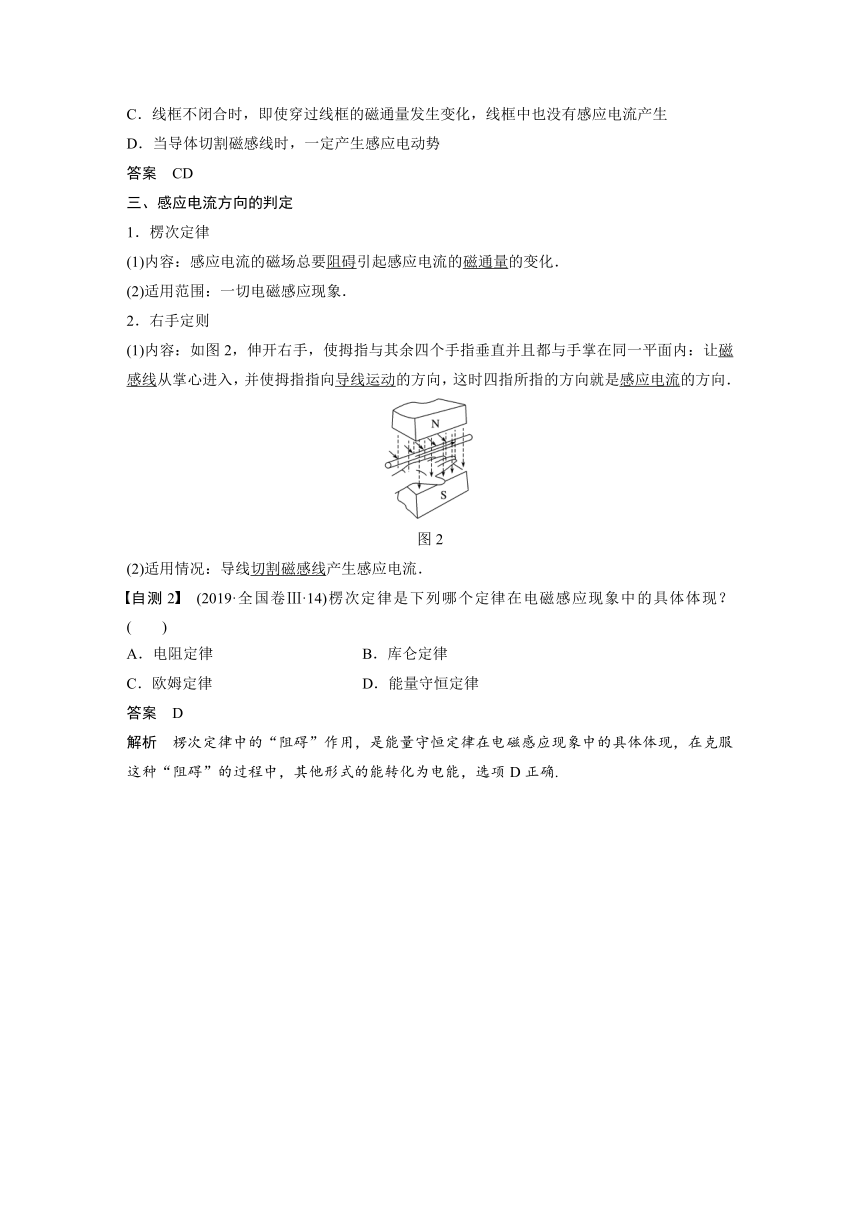

三、感应电流方向的判定
1．楞次定律
(1)内容：感应电流的磁场总要阻碍引起感应电流的磁通量的变化．
(2)适用范围：一切电磁感应现象．
2．右手定则
(1)内容：如图2，伸开右手，使拇指与其余四个手指垂直并且都与手掌在同一平面内：让磁感线从掌心进入，并使拇指指向导线运动的方向，这时四指所指的方向就是感应电流的方向．
图2
(2)适用情况：导线切割磁感线产生感应电流．
自测2　(2019·全国卷Ⅲ·14)楞次定律是下列哪个定律在电磁感应现象中的具体体现？(　　)
A．电阻定律 B．库仑定律
C．欧姆定律 D．能量守恒定律
答案　D
解析　楞次定律中的“阻碍”作用，是能量守恒定律在电磁感应现象中的具体体现，在克服这种“阻碍”的过程中，其他形式的能转化为电能，选项D正确.

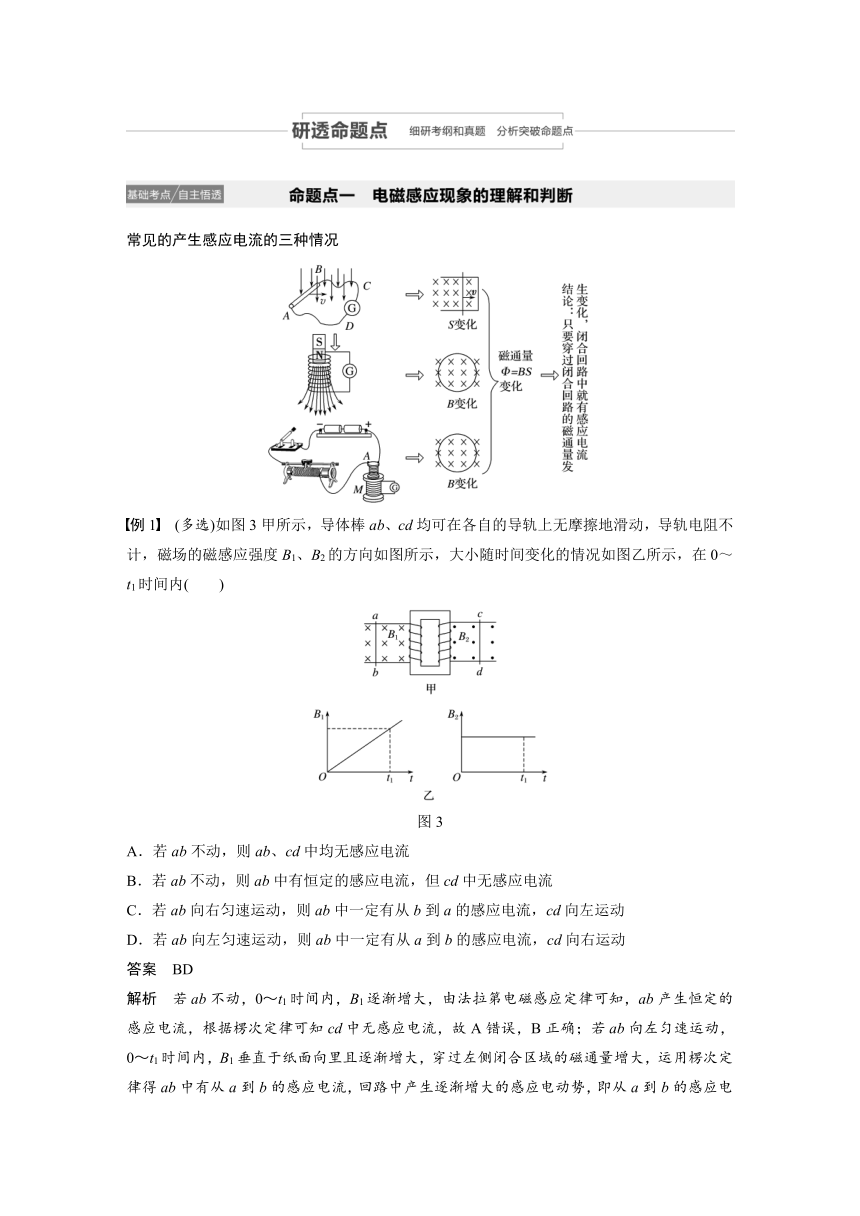

常见的产生感应电流的三种情况
例1　(多选)如图3甲所示，导体棒ab、cd均可在各自的导轨上无摩擦地滑动，导轨电阻不计，磁场的磁感应强度B1、B2的方向如图所示，大小随时间变化的情况如图乙所示，在0～t1时间内(　　)
图3
A．若ab不动，则ab、cd中均无感应电流
B．若ab不动，则ab中有恒定的感应电流，但cd中无感应电流
C．若ab向右匀速运动，则ab中一定有从b到a的感应电流，cd向左运动
D．若ab向左匀速运动，则ab中一定有从a到b的感应电流，cd向右运动
答案　BD
解析　若ab不动，0～t1时间内，B1逐渐增大，由法拉第电磁感应定律可知，ab产生恒定的感应电流，根据楞次定律可知cd中无感应电流，故A错误，B正确；若ab向左匀速运动，0～t1时间内，B1垂直于纸面向里且逐渐增大，穿过左侧闭合区域的磁通量增大，运用楞次定律得ab中有从a到b的感应电流，回路中产生逐渐增大的感应电动势，即从a到b的感应电流增大，根据楞次定律得在导体棒cd中产生d到c的感应电流，根据左手定则得导体棒cd受到向右的安培力，即cd向右运动，故D正确；若ab向右匀速运动，产生从b到a的感应电流，同时B1均匀增大，产生从a到b的感应电流，由于不确定两感应电流的大小关系，故ab中感应电流无法确定，故C错误．

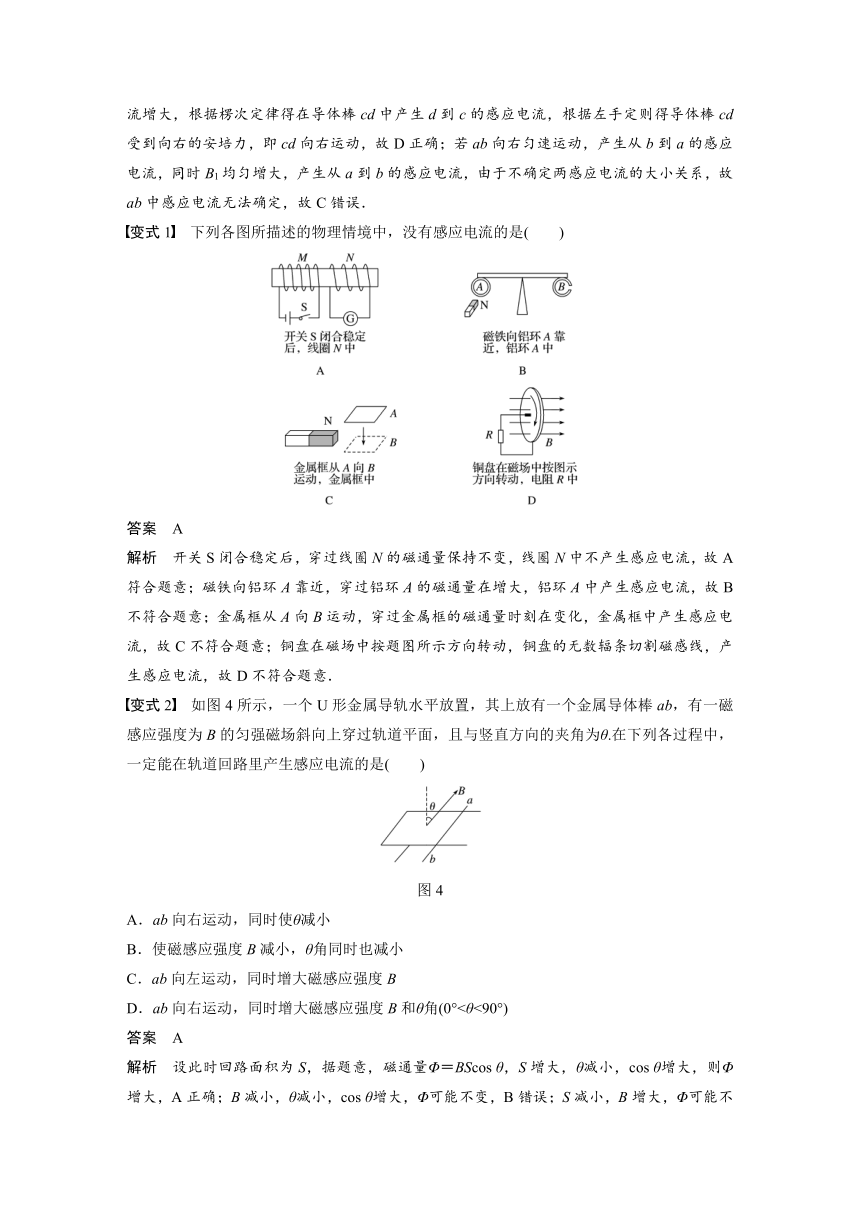

变式1　下列各图所描述的物理情境中，没有感应电流的是(　　)
答案　A
解析　开关S闭合稳定后，穿过线圈N的磁通量保持不变，线圈N中不产生感应电流，故A符合题意；磁铁向铝环A靠近，穿过铝环A的磁通量在增大，铝环A中产生感应电流，故B不符合题意；金属框从A向B运动，穿过金属框的磁通量时刻在变化，金属框中产生感应电流，故C不符合题意；铜盘在磁场中按题图所示方向转动，铜盘的无数辐条切割磁感线，产生感应电流，故D不符合题意．
变式2　如图4所示，一个U形金属导轨水平放置，其上放有一个金属导体棒ab，有一磁感应强度为B的匀强磁场斜向上穿过轨道平面，且与竖直方向的夹角为θ.在下列各过程中，一定能在轨道回路里产生感应电流的是(　　)
图4
A．ab向右运动，同时使θ减小
B．使磁感应强度B减小，θ角同时也减小
C．ab向左运动，同时增大磁感应强度B
D．ab向右运动，同时增大磁感应强度B和θ角(0°<θ<90°)
答案　A
解析　设此时回路面积为S，据题意，磁通量Φ＝BScos θ，S增大，θ减小，cos θ增大，则Φ增大，A正确；B减小，θ减小，cos θ增大，Φ可能不变，B错误；S减小，B增大，Φ可能不变，C错误；S增大，B增大，θ增大，cos θ减小，Φ可能不变，D错误．

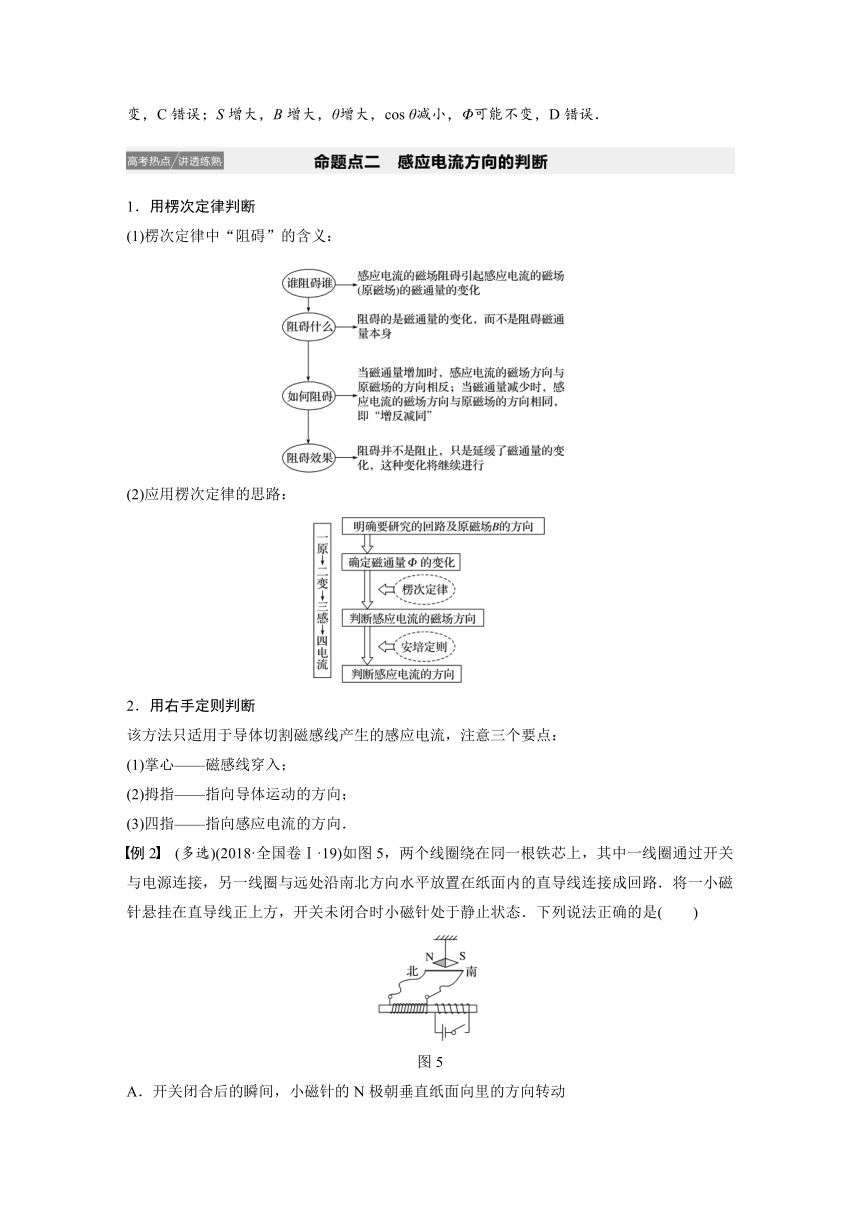

1．用楞次定律判断
(1)楞次定律中“阻碍”的含义：
(2)应用楞次定律的思路：
2．用右手定则判断
该方法只适用于导体切割磁感线产生的感应电流，注意三个要点：
(1)掌心——磁感线穿入；
(2)拇指——指向导体运动的方向；
(3)四指——指向感应电流的方向．
例2　(多选)(2018·全国卷Ⅰ·19)如图5，两个线圈绕在同一根铁芯上，其中一线圈通过开关与电源连接，另一线圈与远处沿南北方向水平放置在纸面内的直导线连接成回路．将一小磁针悬挂在直导线正上方，开关未闭合时小磁针处于静止状态．下列说法正确的是(　　)
图5
A．开关闭合后的瞬间，小磁针的N极朝垂直纸面向里的方向转动
B．开关闭合并保持一段时间后，小磁针的N极指向垂直纸面向里的方向
C．开关闭合并保持一段时间后，小磁针的N极指向垂直纸面向外的方向
D．开关闭合并保持一段时间再断开后的瞬间，小磁针的N极朝垂直纸面向外的方向转动
答案　AD
解析　根据安培定则，开关闭合时铁芯上产生水平向右的磁场．开关闭合后的瞬间，根据楞次定律，直导线上将产生由南向北的电流，根据安培定则，直导线上方的磁场垂直纸面向里，故小磁针的N极朝垂直纸面向里的方向转动，A项正确；开关闭合并保持一段时间后，直导线上没有感应电流，故小磁针的N极指北，B、C项错误；开关闭合并保持一段时间再断开后的瞬间，根据楞次定律，直导线上将产生由北向南的电流，这时直导线上方的磁场垂直纸面向外，故小磁针的N极朝垂直纸面向外的方向转动，D项正确．
变式3　(多选)(2019·湖北宜昌市元月调考)法拉第在1831年发现了“磁生电”现象．如图6，他把两个线圈绕在同一个软铁环上，线圈A和电池连接，线圈B用导线连通，导线下面平行放置一个小磁针，且导线沿南北方向放置．下列说法正确的是(　　)
图6
A．开关闭合并保持一段时间后，小磁针的N极指向垂直纸面向里的方向
B．开关闭合的瞬间，小磁针的N极朝垂直纸面向里的方向转动
C．开关闭合并保持一段时间再断开的瞬间，小磁针的N极朝垂直纸面向外的方向转动
D．开关闭合并保持一段时间后，小磁针的N极指向垂直纸面向外的方向
答案　BC
解析　开关闭合并保持一段时间后，穿过线圈B中的磁通量不变，因此不会产生感应电流，则小磁针不会偏转，故A、D错误；开关闭合的瞬间，依据安培定则可知，线圈A中产生逆时针方向的磁场(垂直纸面向里看)，再由楞次定律，因穿过线圈B的磁场向上，且增大，那么感应电流的磁场向下，因此线圈B回路中产生逆时针方向的感应电流(垂直纸面向里看)，小磁针的N极朝垂直纸面向里的方向转动，故B正确；开关闭合并保持一段时间再断开的瞬间，同理，线圈B中产生顺时针方向的感应电流(垂直纸面向里看)，则小磁针的N极朝垂直纸面向外的方向转动，故C正确．
例3　(2017·全国卷Ⅲ·15)如图7，在方向垂直于纸面向里的匀强磁场中有一U形金属导轨，导轨平面与磁场垂直．金属杆PQ置于导轨上并与导轨形成闭合回路PQRS，一圆环形金属线框T位于回路围成的区域内，线框与导轨共面．现让金属杆PQ突然向右运动，在运动开始的瞬间，关于感应电流的方向，下列说法正确的是(　　)
图7
A．PQRS中沿顺时针方向，T中沿逆时针方向
B．PQRS中沿顺时针方向，T中沿顺时针方向
C．PQRS中沿逆时针方向，T中沿逆时针方向
D．PQRS中沿逆时针方向，T中沿顺时针方向
答案　D
解析　金属杆PQ突然向右运动，在运动开始的瞬间，闭合回路PQRS中磁场方向垂直纸面向里，磁通量增大，由楞次定律可判断，闭合回路PQRS中感应电流产生的磁场垂直纸面向外，由安培定则可判断感应电流方向为逆时针；由于闭合回路PQRS中感应电流产生的磁场方向垂直纸面向外，与原磁场方向相反，则T中磁通量减小，由楞次定律可判断，T中感应电流产生的磁场方向垂直纸面向里，由安培定则可知T中感应电流方向为顺时针，选项D正确．
变式4　(2019·河北张家口市上学期期末)如图8所示，金属导轨上的导体棒ab在匀强磁场中沿导轨做下列哪种运动时，线圈c中将没有感应电流产生(　　)
图8
A．向右做匀速直线运动
B．向左做匀加速直线运动
C．向右做减速直线运动
D．向右做变加速直线运动
答案　A
解析　导体棒ab向右或向左做匀速运动时，ab中产生的感应电流不变，螺线管产生的磁场是稳定的，穿过c的磁通量不变，c中没有感应电流；导体棒ab向左做加速运动时，根据右手定则判断得到，ab中产生的感应电流方向从b→a，感应电流增大，螺线管产生的磁场增强，穿过c的磁通量增大，根据楞次定律得知，c中产生顺时针方向(从左向右看)的感应电流；导体棒ab向右做减速运动时，根据右手定则判断得到，ab中产生的感应电流方向从a→b，感应电流减小，螺线管产生的磁场减弱，穿过c的磁通量减小，根据楞次定律得知，c中产生顺时针方向(从左向右看)的感应电流；导体棒ab向右做加速运动时，根据右手定则判断得到，ab中产生的感应电流方向从a→b，感应电流增大，螺线管产生的磁场增强，穿过c的磁通量增大，根据楞次定律得知，c中产生逆时针方向(从左向右看)的感应电流，故选A.
内容 例证
阻碍原磁通量变化——“增反减同” 磁铁靠近线圈，B感与B原方向相反
阻碍相对运动——“来拒去留” 磁铁靠近，是斥力 磁铁远离，是引力
使回路面积有扩大或缩小的趋势——“增缩减扩” P、Q是光滑固定导轨，a、b是可动金属棒，磁铁下移，a、b靠近
阻碍原电流的变化——“增反减同” 合上S，B先亮
例4　(多选)(2019·湖南娄底市下学期质量检测)如图9甲所示，圆形线圈P静止在水平桌面上，其正上方固定一螺线管Q，P和Q共轴，Q中的电流i随时间t变化的规律如图乙所示，取甲图中电流方向为正方向，P所受的重力为G，桌面对P的支持力为N，则(　　)
图9
A．在t1时刻，N>G，P有收缩的趋势
B．在t2时刻，N＝G，穿过P的磁通量不变
C．在t3时刻，N＝G，P中有感应电流
D．在t4时刻，N＞G，P有收缩的趋势
答案　ABC
解析　当螺线管中电流增大时，其形成的磁场不断增强，因此线圈P中的磁通量增大，根据楞次定律可知线圈P将阻碍其磁通量的增大，故线圈有远离和面积收缩的趋势，即N>G，P有收缩的趋势，故A正确；当螺线管中电流不变时，其形成磁场不变，线圈P中的磁通量不变，因此线圈P中无感应电流产生，则t2时刻N＝G，故B正确；t3时刻螺线管中电流为零，但是线圈P中磁通量是变化的，因此此时线圈P中有感应电流，但此时刻二者之间没有相互作用力，即N＝G，故C正确；当螺线管中电流不变时，其形成的磁场不变，线圈P中的磁通量不变，因此磁铁线圈中无感应电流产生，故t4时刻N＝G，此时P没有收缩的趋势，故D错误．
变式5　(2020·湖北宜昌市质检)如图10所示，一个N极朝下的条形磁铁竖直下落，恰能穿过水平放置的固定矩形导线框，则(　　)
图10
A．磁铁经过位置①时，线框中感应电流沿abcd方向；经过位置②时，线框中感应电流沿adcb方向
B．磁铁经过位置①时，线框中感应电流沿adcb方向；经过位置②时，线框中感应电流沿abcd方向
C．磁铁经过位置①和②时，线框中感应电流都沿abcd方向
D．磁铁经过位置①和②时，线框中感应电流都沿adcb方向
答案　A
解析　当磁铁经过位置①时，穿过线框的磁通量向下且不断增加，由楞次定律可确定感应电流的磁场方向向上，阻碍磁通量的增加，根据右手螺旋定则可判定感应电流应沿abcd方向．同理可判断当磁铁经过位置②时，感应电流沿adcb方向，故选A.
变式6　(2019·湖南衡阳市第一次联考)如图11所示是某研究性学习小组的同学设计的电梯坠落的应急安全装置，在电梯挂厢上安装永久磁铁，并在电梯的井壁上铺设线圈，这样可以在电梯突然坠落时减小对人员的伤害．关于该装置，下列说法正确的是(　　)
图11
A．当电梯突然坠落时，该安全装置可使电梯停在空中
B．当电梯坠落至永久磁铁在图示位置时，闭合线圈A、B中的电流方向相反
C．当电梯坠落至永久磁铁在图示位置时，只有闭合线圈A在阻碍电梯下落
D．当电梯坠落至永久磁铁在图示位置时，只有闭合线圈B在阻碍电梯下落
答案　B
解析　若电梯突然坠落，闭合线圈A、B内的磁通量发生变化，将在线圈中产生感应电流，感应电流会阻碍磁铁的相对运动，可起到应急避险作用，但不能阻止磁铁的运动，故A错误；当电梯坠落至永久磁铁在题图所示位置时，闭合线圈A中向上的磁场减弱，感应电流的方向从上向下看是逆时针方向，闭合线圈B中向上的磁场增强，感应电流的方向从上向下看是顺时针方向，可知闭合线圈A与B中感应电流方向相反，故B正确；结合A的分析可知，当电梯坠落至永久磁铁在题图所示位置时，闭合线圈A、B都在阻碍电梯下落，故C、D错误．
安培定则、左手定则、右手定则、楞次定律的应用对比
基本现象 因果关系 应用规律
运动电荷、电流产生磁场 因电生磁 安培定则
磁场对运动电荷、电流有作用力 因电受力 左手定则
部分导体做切割磁感线运动 因动生电 右手定则
闭合回路磁通量变化 因磁生电 楞次定律
例5　(多选)如图12所示，水平放置的两条光滑轨道上有可自由移动的金属棒PQ、MN，MN的左边有一如图所示的闭合电路，当PQ在一外力的作用下运动时，MN向右运动，则PQ所做的运动可能是(　　)
图12
A．向右加速运动
B．向左加速运动
C．向右减速运动
D．向左减速运动
答案　BC
解析　MN向右运动，说明MN受到向右的安培力，因为ab在MN处的磁场垂直纸面向里 MN中的感应电流方向为M→N L1中感应电流的磁场方向向上.若L2中磁场方向向上减弱PQ中电流方向为Q→P且减小向右减速运动；若L2中磁场方向向下增强PQ中电流方向为P→Q且增大向左加速运动．
变式7　置于匀强磁场中的金属圆盘中央和边缘各引出一根导线，与套在铁芯上部的线圈A相连．套在铁芯下部的线圈B引出两根导线接在两根水平光滑导轨上，如图13所示．导轨上有一根金属棒ab静止处在垂直于纸面向外的匀强磁场中．下列说法正确的是(　　)
图13
A．圆盘顺时针加速转动时，ab棒将向右运动
B．圆盘顺时针匀速转动时，ab棒将向右运动
C．圆盘顺时针减速转动时，ab棒将向右运动
D．圆盘逆时针加速转动时，ab棒将向左运动
答案　C
