人教版高一物理必修二第五章第三节实验研究平抛运动 （13张ppt ）需要WPS打开

(共13张PPT)
首页
思议
展评
检评
作业
导学
第五章 曲 线 运 动
§ 5.3 实验 :研究平抛运动
主讲： 娄员俊
高一物理组
2020.3.15
进入课程
导学
课程首页
思考讨论
展示交流
学标检评
课后作业
课程导学
平抛运动是常见的曲线运动，本节课我们设计实验方案记录真实的平抛运动过程，进一步来认识平抛运动。
思议
课程首页
思考讨论
展示交流
学标检评
课后作业
课程导学

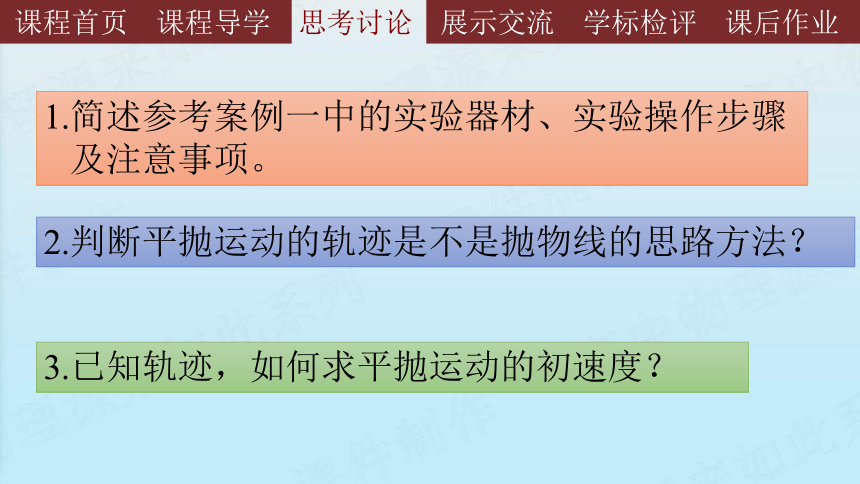

3.已知轨迹，如何求平抛运动的初速度？
1.简述参考案例一中的实验器材、实验操作步骤
及注意事项。
2.判断平抛运动的轨迹是不是抛物线的思路方法？
展评
课程首页
思考讨论
展示交流
学标检评
课后作业
课程导学

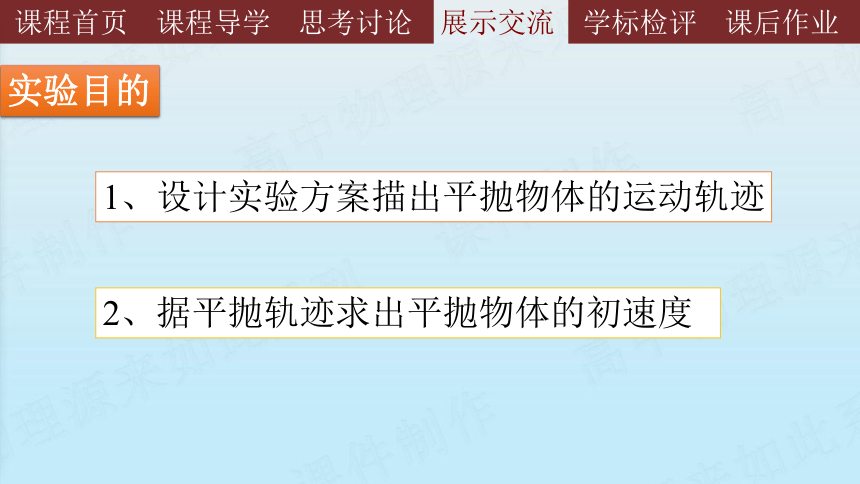

1、设计实验方案描出平抛物体的运动轨迹

实验目的
2、据平抛轨迹求出平抛物体的初速度
展评1
课程首页
思考讨论
展示交流
学标检评
课后作业
课程导学

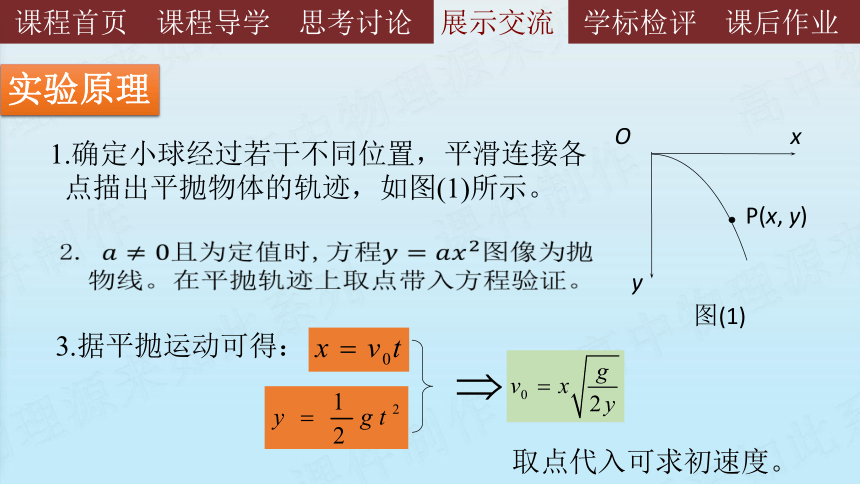

1.确定小球经过若干不同位置，平滑连接各
点描出平抛物体的轨迹，如图(1)所示。

实验原理
y
x
O
P(x, y)
图(1)
2. 为定值时,方程图像为抛
物线。在平抛轨迹上取点带入方程验证。
3.据平抛运动可得：
取点代入可求初速度。
展评2
课程首页
思考讨论
展示交流
学标检评
课后作业
课程导学

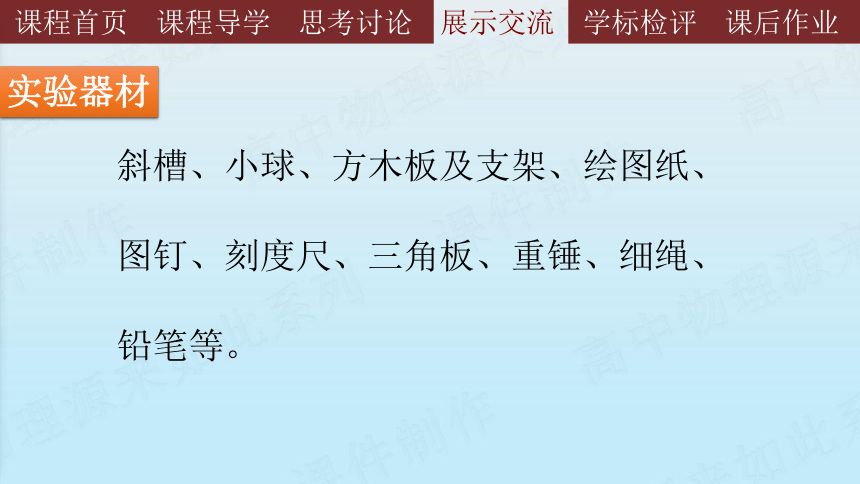

斜槽、小球、方木板及支架、绘图纸、
实验器材
图钉、刻度尺、三角板、重锤、细绳、
铅笔等。
展评20
课程首页
思考讨论
展示交流
学标检评
课后作业
课程导学



图(2)
?
y
实验步骤
4.让小球每次都从斜槽同一适当位置由静止滚下，移动笔尖在白纸上的位置，当笔尖恰好与小球正碰时，在白纸上依次记下这些点的位置。
3.以斜槽末端上方的小球球心投影处为起点O，标出O点的位
置用重锤线画出竖直线为y轴。
2.把白纸平铺在木板上并用图钉固定，正确固定方木板于桌边。
1.把斜槽正确固定在水平桌面上，如图（2）所示。
展评21
课程首页
思考讨论
展示交流
学标检评
课后作业
课程导学
3.计算平抛运动的初速度
将选定点的坐标记入表格并依次代人公式 ，求出初速度，并计算平均值。
数据处理
1.描绘平抛物体的运动轨迹
用平滑的曲线连接各点，即得平抛小球的轨迹。
2.判断平抛运动的轨迹是不是抛物线
在绘图纸上过O点作y轴的垂线即为x轴，并以抛出点O为原点，建立坐标系，在轨迹上选取几个合适的点，分别代人y = ax2，求出各a值并考查其是否为定值。
展评22
课程首页
思考讨论
展示交流
学标检评
课后作业
课程导学
3.在轨迹上取的点不宜离抛出点过近，各点间距稍远
注意事项
1.斜槽末端切线必须水平
2.每次小球从斜槽上的同一点由静止滚下
检评
课程首页
思考讨论
展示交流
学标检评
课后作业
课程导学
例1：在做“研究平抛物体的运动”的实验时，为了能较准确的描绘出运动轨迹，下列操作要求中不正确的是（ ）
A.通过调节使斜槽的末端保持水平
B. 每次释放小球的位置可以不同
C. 每次必须由静止释放小球
D.小球运动时不应与木板上的白纸相接触
检评0
课程首页
思考讨论
展示交流
学标检评
课后作业
课程导学
图(2)

例2：如图(2)所示，试据平抛运动原理设计“测量弹射弹丸出射的初速度”的实验方案，提供的实验器材为弹射器（含弹丸）、铁架台（带夹具）、米尺
(1)画出实验示意图。
(2)在安装弹射器时应注意
(3)实验中需要测量的量为
（在示意图中用字母标出）
(4)计算公式为
(5)弹射器每次射出弹丸的初速度不可能完全相等，在实验中应采取的方法是
检评1
课程首页
思考讨论
展示交流
学标检评
课后作业
课程导学
例3：在“探究平抛运动的运动规律”的实验中，可以测出小球经过曲线上任一位置的瞬时速度，实验简要步骤如下A、B、C、D。
A.让小球多次从　　　　　　位置上滚下，记下小球碰到铅笔笔尖的一系列位置。
B.按实验原理图安装好器材，注意　　 　　，记下平抛初位置O点和过O点的竖直线。
C.测出曲线上某点的坐标x 、y，用公式v = 算出该点的瞬时速度
D.取下白纸，以O为原点，以竖直线为y轴建立坐标系，用平滑曲线画平抛运动物体的轨迹。
完成上述步骤中的填空，并完成正确的步骤排序为 　　　
作业
课程首页
思考讨论
展示交流
学标检评
课后作业
课程导学
P15 1、 2、
