15.5家庭用电课件（36张PPT）

(共36张PPT)
沪科版物理版 九年级
第十五章 探究电路
第五节 家庭电路
1、电路组成

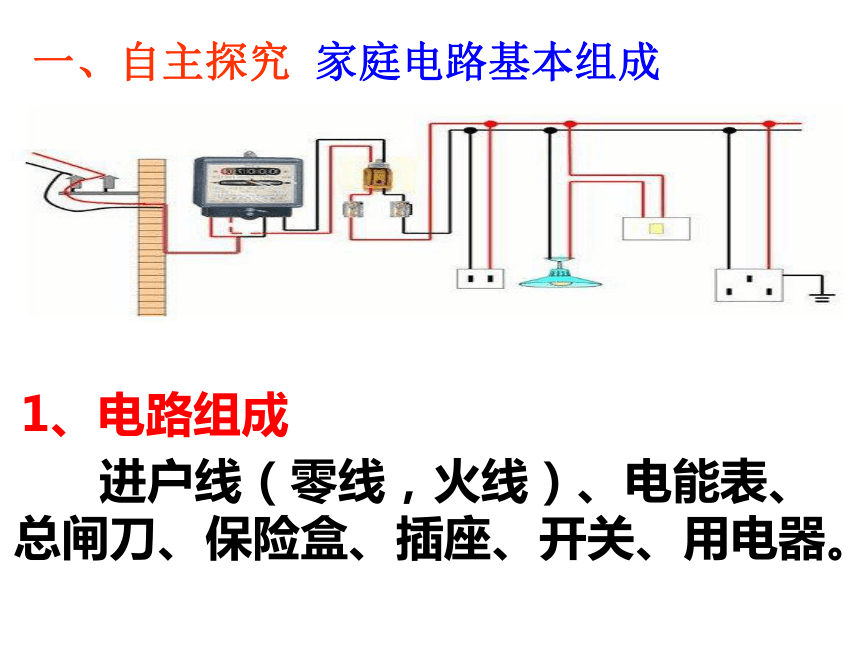

一、自主探究 家庭电路基本组成
进户线（零线，火线）、电能表、总闸刀、保险盒、插座、开关、用电器。

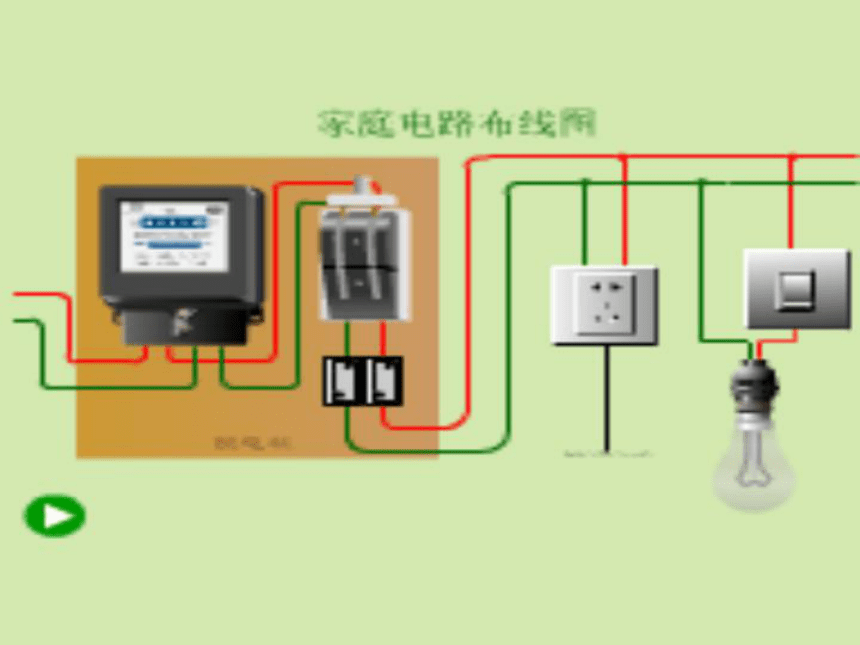

照明电路实物布线图
2、
家庭电路的电源线有两条：火线和零线
火线
零线
U=220V
U=220V

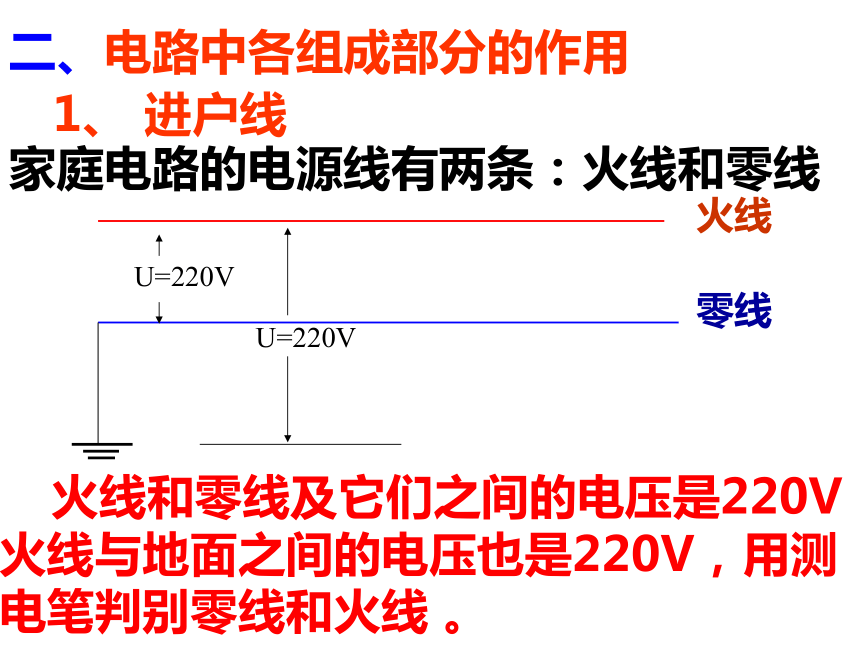

1、 进户线
火线和零线及它们之间的电压是220V，火线与地面之间的电压也是220V，用测电笔判别零线和火线 。
二、电路中各组成部分的作用

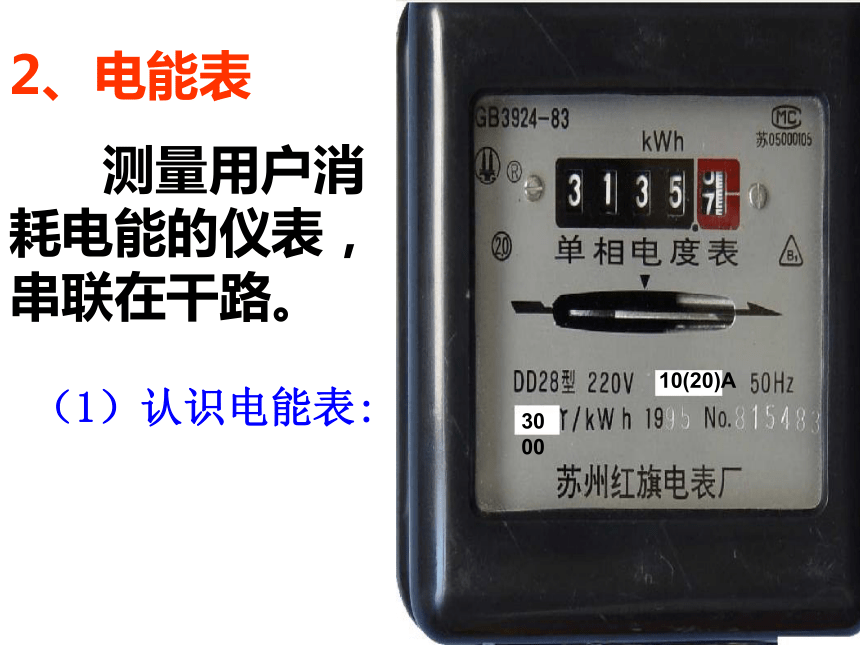

2、电能表
测量用户消耗电能的仪表，串联在干路。
（1）认识电能表:
（2）电能表的读书:
应串联在干路上，安装在熔断器前，并且“静(触点)在上” ，不能倒装。

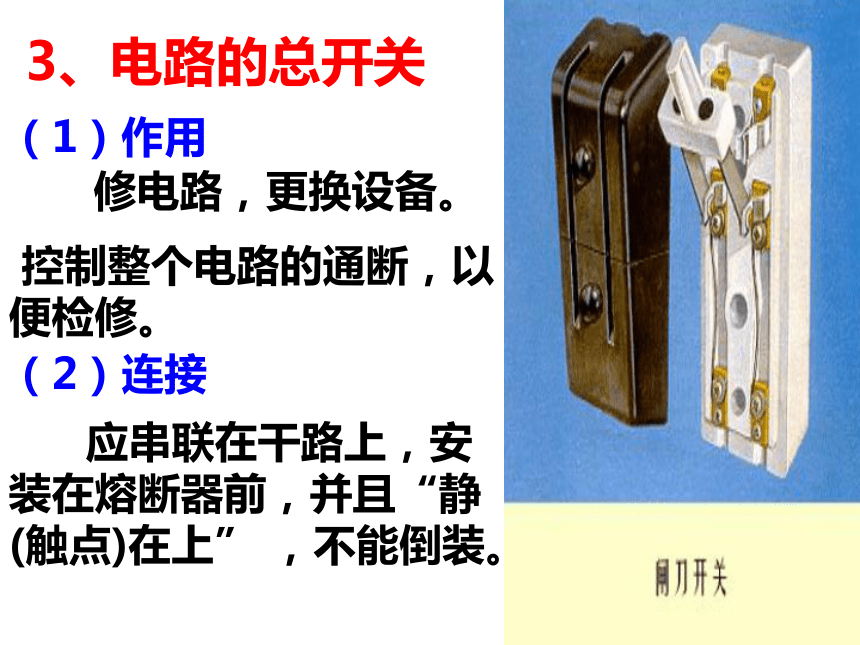

3、电路的总开关
（1）作用
（2）连接
（1）内装熔丝(低熔点的铅锑合金丝)
（3）电路中的电流过大（超过规定值）时，自动切断电路起保险作用选用：熔丝越粗，熔断电流越大（决不可用铜丝或铁丝代替熔丝）。
(注意和电阻的区别)
（4）家庭电路中电流过大的原因

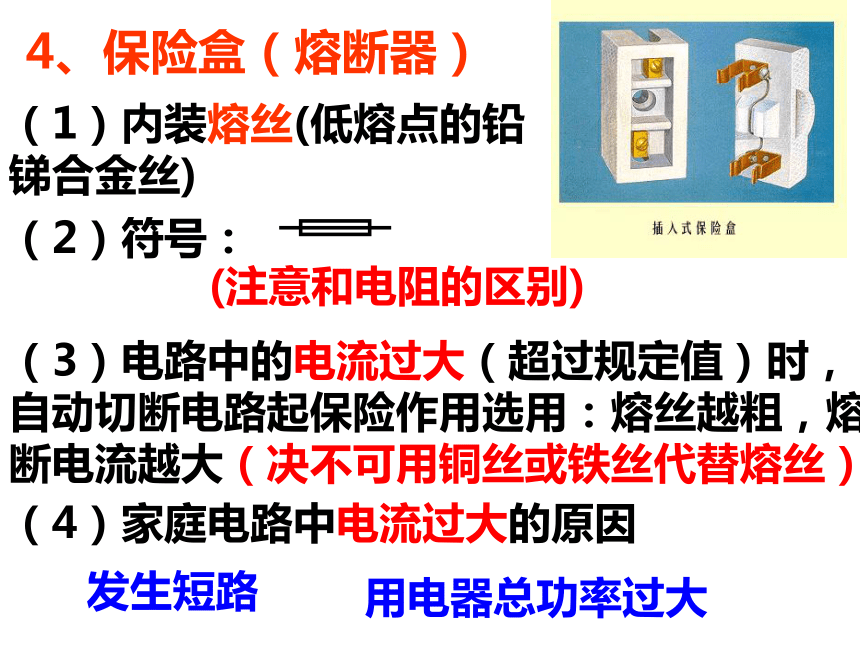

4、保险盒（熔断器）
（2）符号：
发生短路
用电器总功率过大

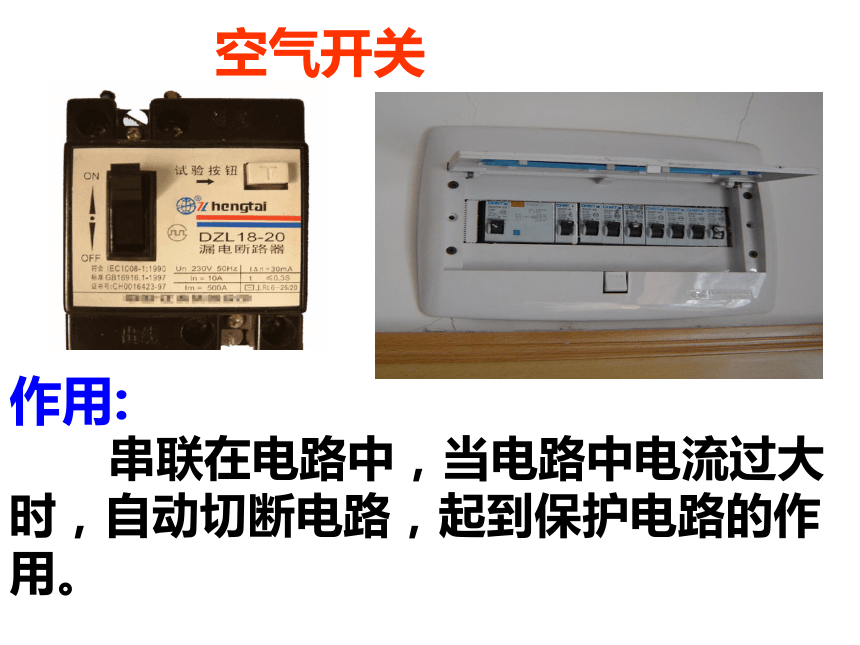

空气开关
作用:
串联在电路中，当电路中电流过大时，自动切断电路，起到保护电路的作用。
新知探究

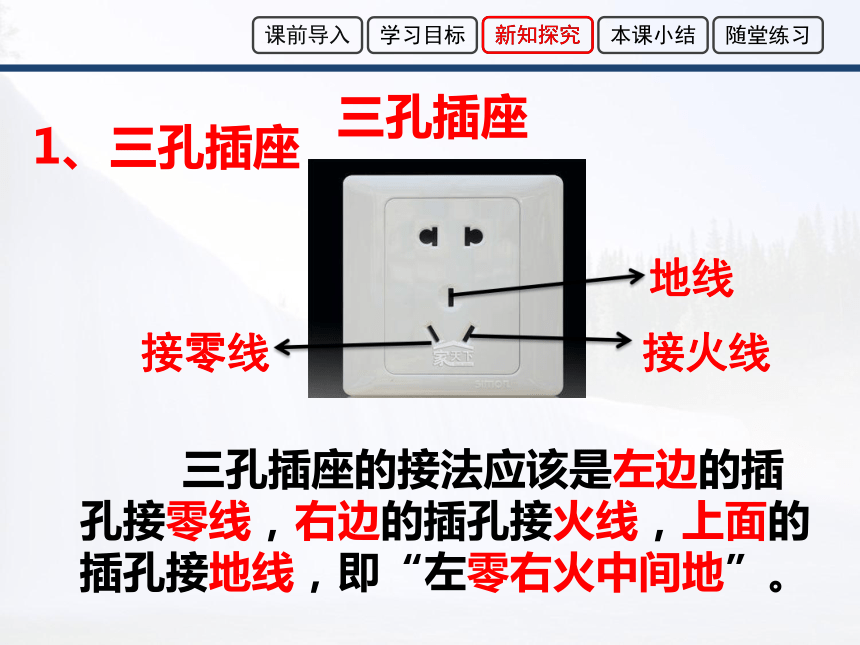

1、三孔插座
接零线
接火线
地线
三孔插座的接法应该是左边的插孔接零线，右边的插孔接火线，上面的插孔接地线，即“左零右火中间地”。
三孔插座
用电器的金属外壳未接地
用电器的金属外壳接地
电冰箱漏电保护
如果家用电器内部火线绝缘皮破损或失去绝缘性能，就可能造成火线与外壳接通，这样外壳带了电，人体接触外壳就会发生触电事故。我们把外壳用导线接地,即使外壳带了电，也会从接地导线流走，人体接触外壳就没有危险了。

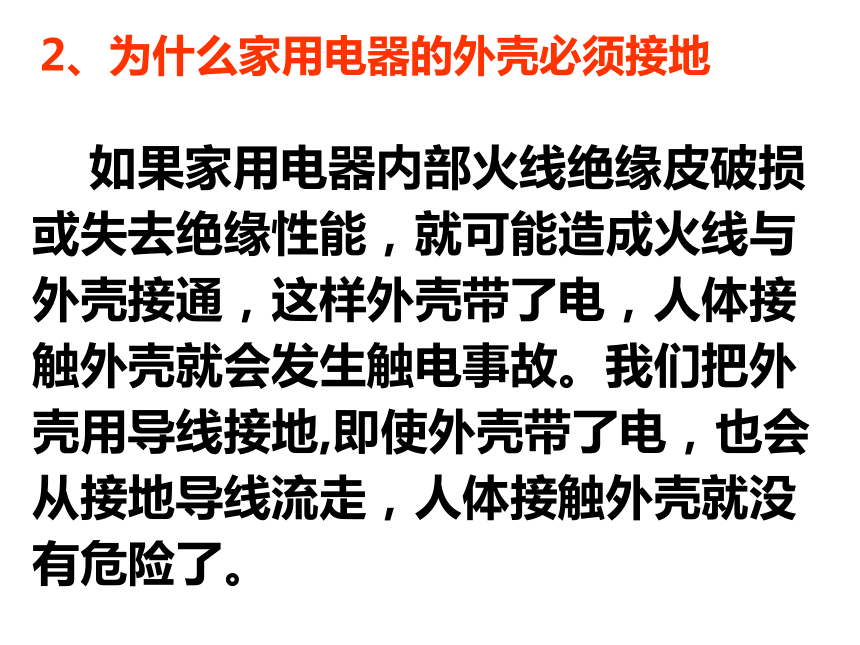

2、为什么家用电器的外壳必须接地
新知探究
3、三线插头
三线插头连有三条线，一条连火线（通常标L），一条连零线（通常标N），第三条线是将金属外壳连地线的（通常标E）且，接地线比其他两线常，避免触电。
接用电器
接外壳
新知探究
1、测电笔的结构
测电笔由金属笔尾、金属笔尖、高阻值电阻和氖管组成。
三、测电笔
新知探究
2、测试原理
氖管中充有稀薄的氖气，两端是两个金属电极。当电极间的电压达到一定值时，氖气会导电。当电流从一个电极流到另一个电极时，氖气会发出红光。
新知探究
3、使用方法：
（1）测电笔：手指要按住金属笔尾，用笔尖接触被测的导线。
（2）螺丝刀试测电笔：用指尖抵住上端的金属帽。
新知探究
4、实验结果
如果测电笔的氖管发光，则被测导线是火线；如果测电笔的氖管不发光，则被测导线是零线。
注意：
测电笔中的电阻的作用十分重要，因为氖管发光只需很小的电流，所以测电笔的电路中串联一个很大的电阻。
四、安全用电
1、用手分别触摸一节干电池的正负极
2、通过测电笔判断零火线，也有电流经过人体。
1、触电
当1mA左右的电流通过人体时，会使人产生麻的感觉，超过10mA的交变电流就能使人感到巨痛，甚至神经麻痹，呼吸困难，有生命危险；电流达到100mA时，3s就可使人窒息，心脏停止跳动。
2、不高于36V的电压才是安全电压
3、家庭电路中的触电事故，都是人体直接或 间接接触火线引起的。
指一定强度的电流流过人体所引起的伤害事故。
4、合理安装家庭用电器、开关，插座
火线首先通过开关
灯泡的螺旋套只准与零线相连
火线和螺口灯泡的中间连接
开关 开关与电灯串联
家庭电路的安装
一般地,电能表、闸刀开关、熔断器、断路器及开关与灯泡间串联，各用电器、插座之间并联。
(1)双线触电
(2)单线触电
5、常见触电事例
（1）低压触电
高压电弧触电
（2）高压触电
高压跨步触电
当然，在雷雨天，强大的电流也会------所以象“室外天线”等一定要装设避雷装置，确保安全。
注意防雷!!
潮湿
线破损火线露出
水
6、触电急救
一旦出现触电事故，这三种方法行吗？
三、人工呼吸
一、切断电源
二、用干燥的木棒拨开
这样可不行
我来救你了！
啊！
安全用电原则
不接触低压带电体，
不靠近高压带电体
要警惕本来不应带电的物体带了电，本来该绝缘的物体导了电：
1、防止绝缘部分破损
2、保持绝缘部分干燥
3、避免电线跟其它金属物接触
4、要定期检查，及时修理
总结：
1.下列关于照明电路的安装原则，错误的是 （ ）
A．各盏电灯都是并联
B．插座和电灯也是并联
C．控制电灯的开关应接在火线上，再跟电灯串联
D. 保险盒装在总开关的前面

D
2．在家庭电路中，同时使用几个大功率用电器时，住宅楼的总保险丝会熔断使整座楼断电，这是由于（ ）
A．电路的总电阻增大使电流变大
B．电路的总电阻减小使电流增大
C．电路的总电阻增大使电流减小
D．电路的总电阻减小使电流减小、
B
3．当发现有人触电或电器设备着火时，正确的做法是（ ）
A．立即用刀将电线割断
B．立即上去将人拉开
C．立即泼水灭火
D．立即拉断电源开关或用绝缘物将电线挑开，再救人
D
4. 在图示的电路中，当开关S接通后，电灯L不亮，若用测电笔在A、B、C、D各点检查后，发现B、C、D三点氖泡都发光，在A点氖泡不发光，则可以断定线路故障（ ）
A．在导线AB段断路
B．在导线BC段断路
C．在导线CD段断路
D．在导线CD段短路
A
5.家庭电路里，在晚间接通某一个开关时电路里所有的灯全部熄灭了，出现这一现象的原因是 （ ）
A．与这只开关相联的用电器短路 B．电路中有大功率的用电器正在工作
C．开关失灵 D．以上原因都是正确的
A
6.在图中，有两根供接家庭电路的电线，即火线和零线、保险盒A、电灯L、开关S、两孔插座B、三孔插座C，请将这些电器元件，正确接入电路中。
