(共16张PPT)
1.8 电容器的电容
1.8 电容器的电容
电容器
电容
电容
平行电容器的电容
闪光灯
说明:照相机的闪光灯,在不到0.001s的短暂时间内发出强烈闪光,瞬间电流很大,各种电池都不能承受。在实际中,常常用电容器帮助闪光灯实现它的功能。
多媒体实验室
闪光灯的内部结构
电容器

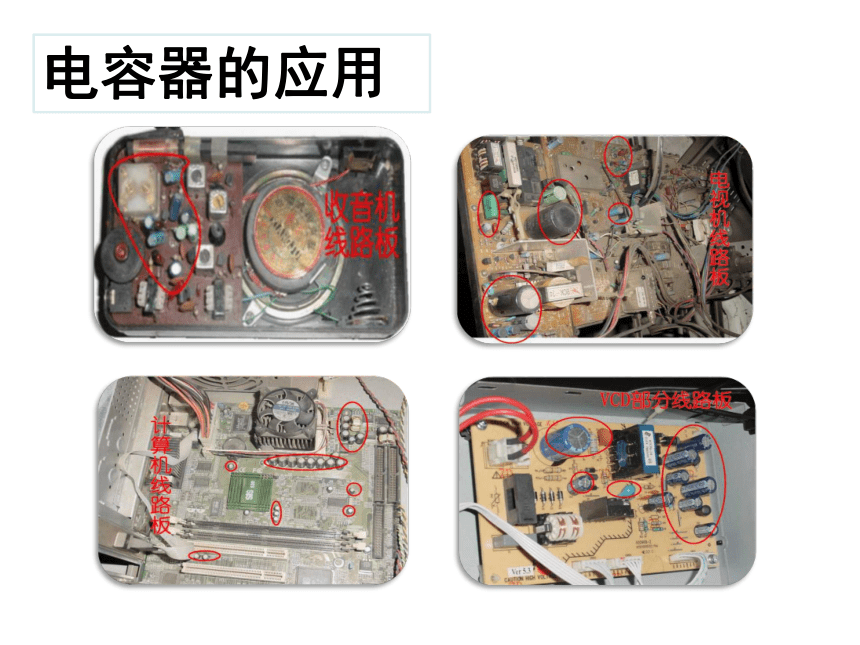

电容器的应用

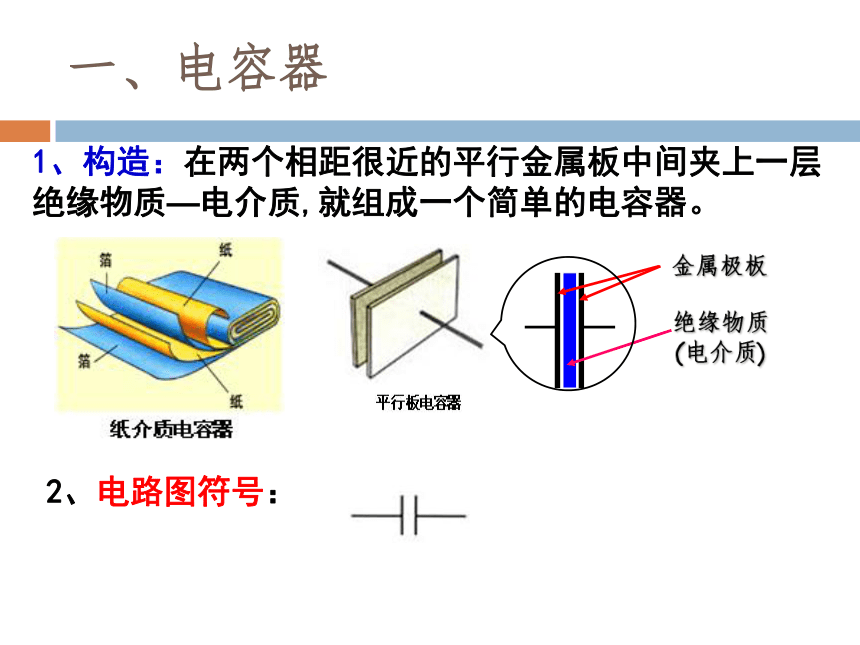

1、构造:在两个相距很近的平行金属板中间夹上一层绝缘物质—电介质,就组成一个简单的电容器。
2、电路图符号:

金属极板
绝缘物质(电介质)
一、电容器

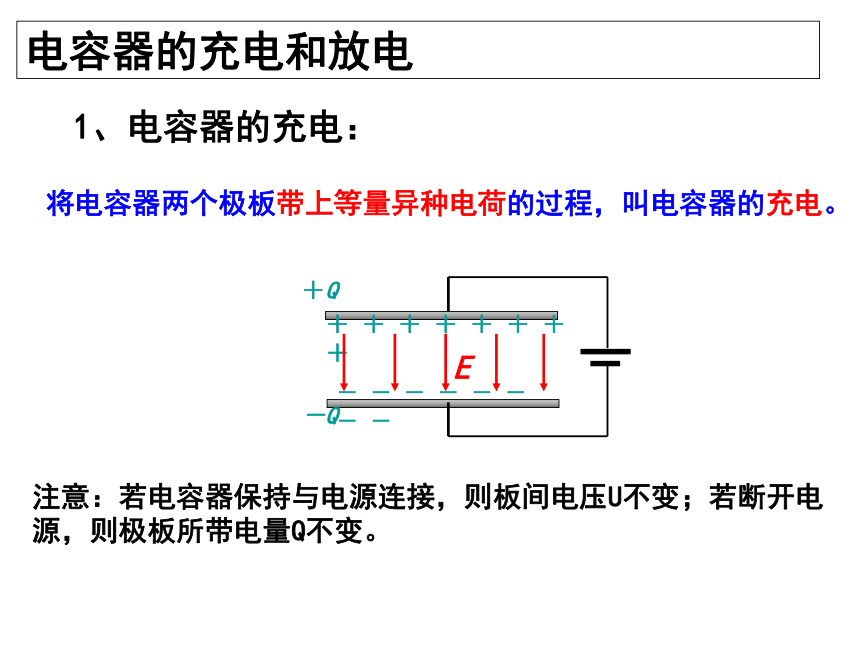

1、电容器的充电:


+ + + + + + + +
- - - - - - - -
+Q
-Q
将电容器两个极板带上等量异种电荷的过程,叫电容器的充电。

E
电容器的充电和放电
注意:若电容器保持与电源连接,则板间电压U不变;若断开电源,则极板所带电量Q不变。

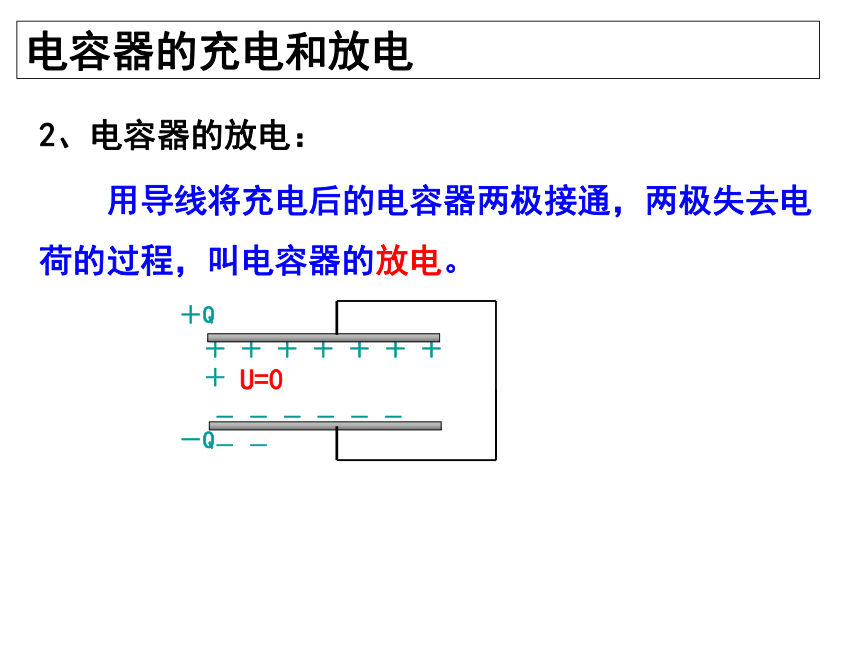

2、电容器的放电:
+ + + + + + + +
- - - - - - - -
+Q
-Q


用导线将充电后的电容器两极接通,两极失去电荷的过程,叫电容器的放电。
U=0
电容器的充电和放电
1、定义:电容器所带的电荷量Q与电容器两极板间的电势差U的比值
2、定义式: ,或者
3、物理意义:C是表示电容器容纳电荷本领的物理量
4、单位:
在国际单位制中单位是法拉(F) 1F=1C/V
常用单位:
微法(μF);皮法(pF) 1μF=10-6F 1рF=10-12F
Q指每一个极板带电量绝对值
二、电容
影响平行板电容器电容的因素

电容的大小由电容器本身决定,与哪些因素有关?
极板面积
极板距离
电介质
方法:控制变量法
有机玻璃板
+
+
+
+
+
+



实验探究:影响平行板电容器电容的因素

-
-
-
-
--
改变d
改变S
改变
电介质
?
说明:静电计是在验电器的基础上制成的,用来测量导体间的电势差,从指针的偏转角度就可以知道两个导体间的电势差的大小。
多媒体实验室
两极板间距离
两极板正对面积
静电力常量
介电常数
真空 =1
三、平行板电容器的电容:
几种常用电介质的相对介电常数
电介质 空气 煤油 石蜡 陶瓷 玻璃 云母 水

1.0005
2
6
6~8
4~11
2.0~2.1
81
空气的相对介电常数与1十分接近,研究中,空气对电容的影响一般可以忽略。
1、固定电容器:

(1)聚苯乙烯电容器:
以聚苯乙烯薄膜为电介质,两层铝箔为极板。
符号:


(2)电解电容器:
用铝箔做一个极板,以铝箔上很薄的一层氧化膜为电介质,用浸过电解液的纸做另一个极板。
符号:
电容较大
四、常用电容器
2、可变电容器:

两极由两组铝片组成,固定的一组铝片叫做定片;可以转动的一组铝片叫做动片;空气为电介质。
转动动片,使两组铝片的正对面积发生变化,电容相应变化。
符号:
四、常用电容器
四、常用电容器
3.电容器的额定电压和击穿电压
(1)额定电压:电容器能够_________工作时的电压.
(2)击穿电压:电介质被击穿时加在电容器两极板上的_____电压,若电压超过这一限度,则电容器就会被损坏.
长期正常
最小
一些常见的电容器
是一种重要的电学元件
