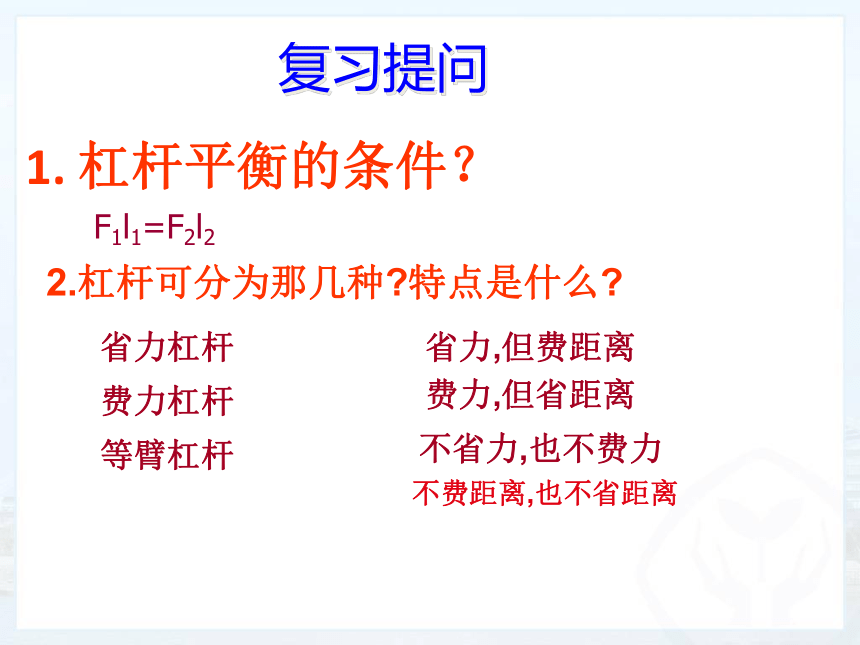

1.
杠杆平衡的条件？
复习提问
F1l1=F2l2
2.杠杆可分为那几种?特点是什么?
省力杠杆
省力,但费距离
费力杠杆
费力,但省距离
等臂杠杆
不省力,也不费力
不费距离,也不省距离
杠杆的缺陷
第十二章
第２节
滑轮

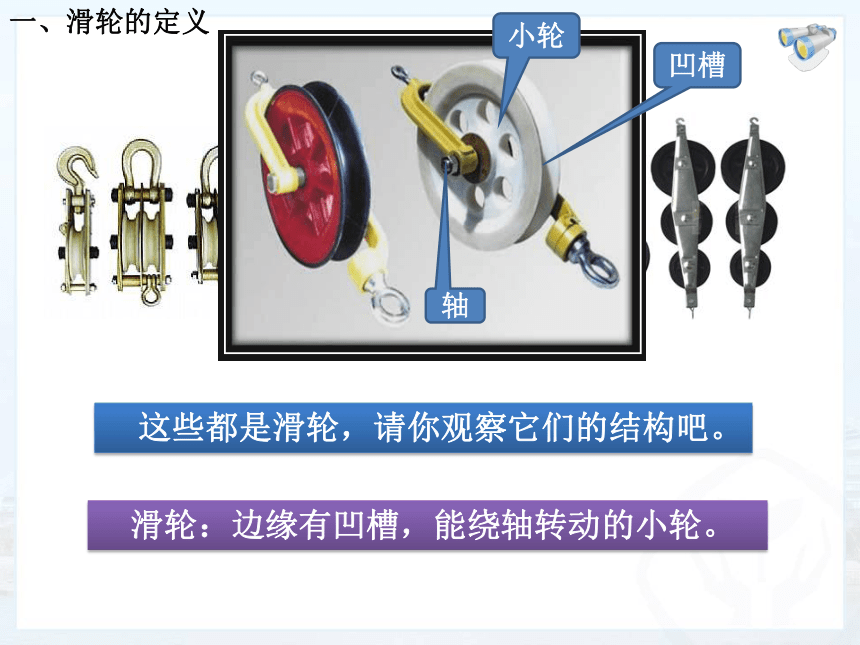

　这些都是滑轮，请你观察它们的结构吧。
　滑轮：边缘有凹槽，能绕轴转动的小轮。
凹槽
轴
小轮
一、滑轮的定义

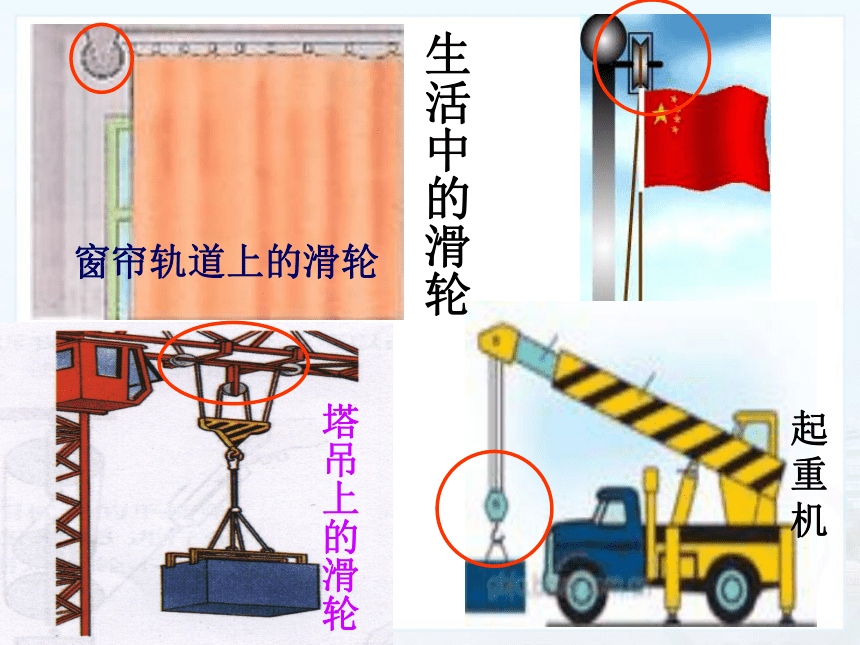

窗帘轨道上的滑轮
起重机
生活中的滑轮
塔吊上的滑轮

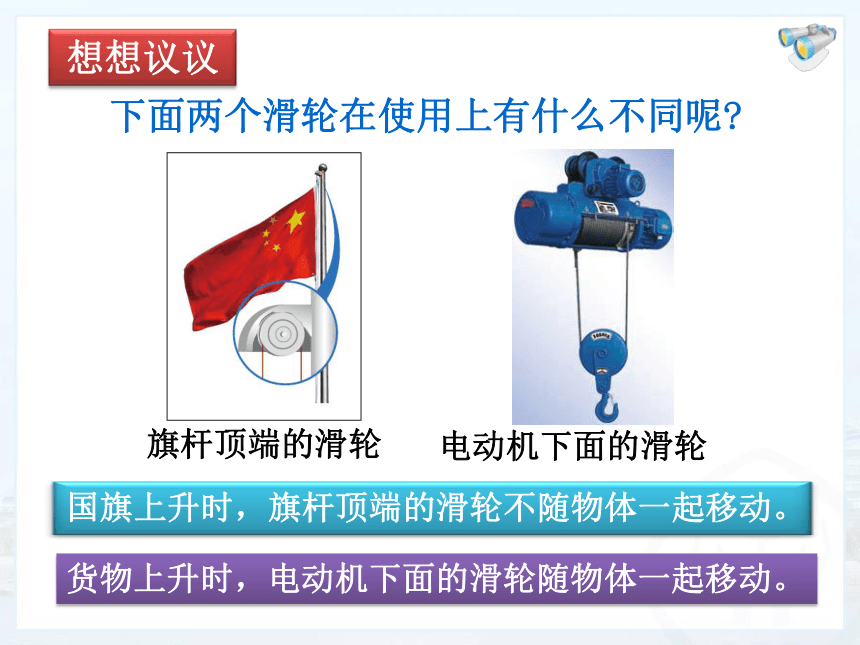

下面两个滑轮在使用上有什么不同呢?
旗杆顶端的滑轮
电动机下面的滑轮
货物上升时，电动机下面的滑轮随物体一起移动。

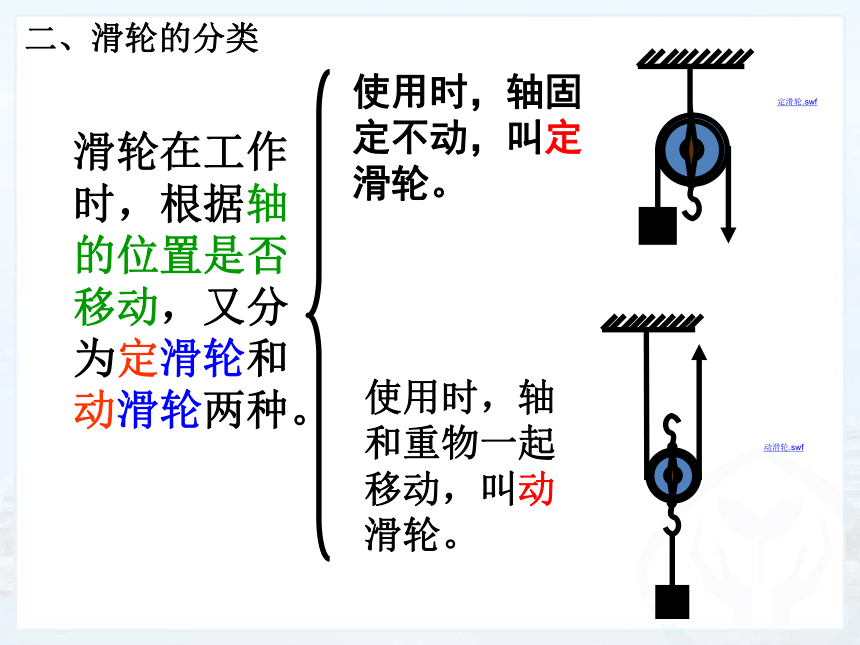

滑轮在工作时，根据轴的位置是否移动，又分为定滑轮和动滑轮两种。
使用时，轴固定不动，叫定滑轮。
使用时，轴和重物一起移动，叫动滑轮。
定滑轮.swf
动滑轮.swf
二、滑轮的分类

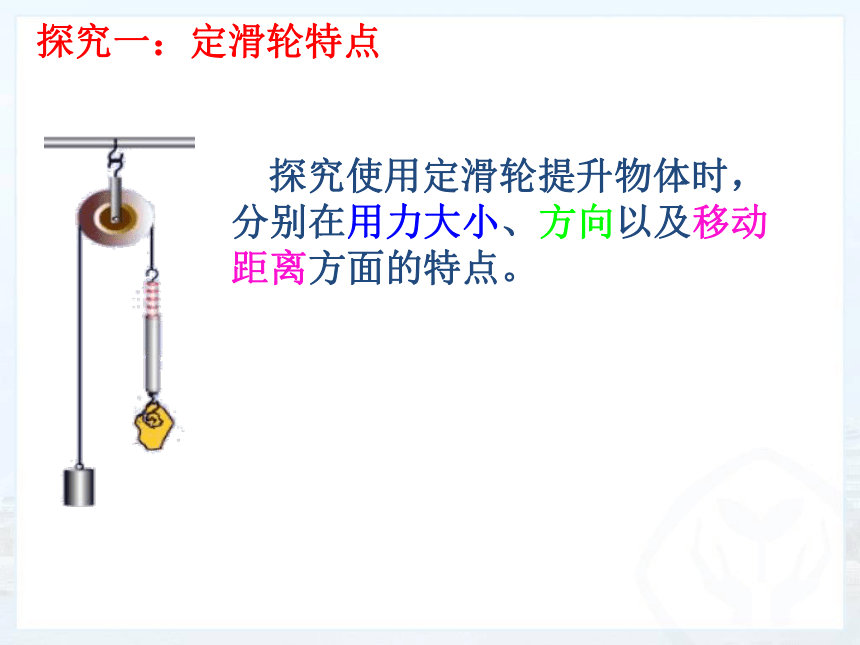

探究一：定滑轮特点
探究使用定滑轮提升物体时，分别在用力大小、方向以及移动距离方面的特点。

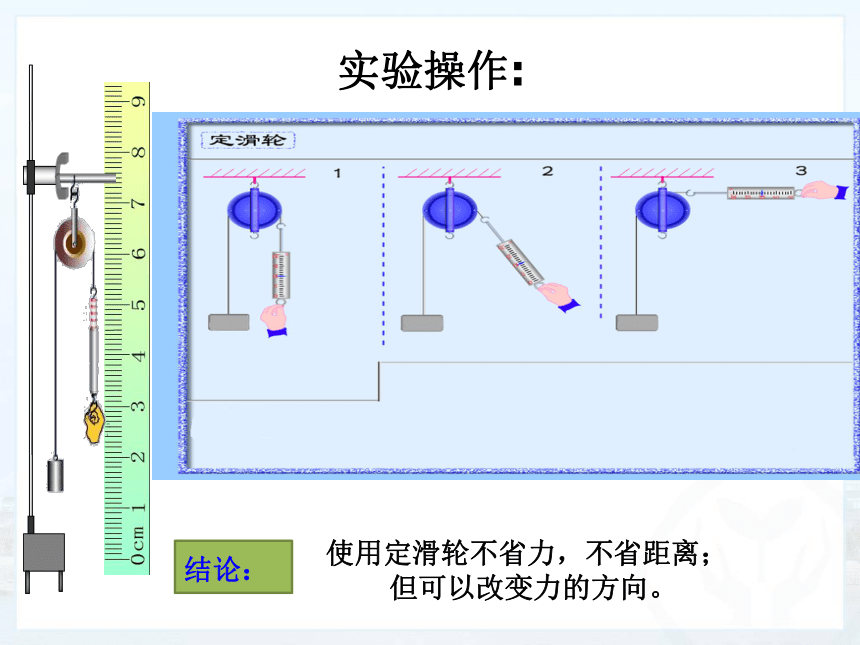

实验操作:
使用定滑轮匀速提升钩码，在拉动过程中读出F,同时将测出的h和s，填入表中(一个钩码受到的重力约为0.5N）
结论：
使用定滑轮不省力，不省距离；
但可以改变力的方向。
1.定滑轮特点:
2.力的关系：
3
.距离关系：
使用定滑轮不省力，不省距离；但可以改变力的方向。
F
=
G
S
=
h
4
.实质：
等臂杠杆
工作时，轴随着物体移动的滑轮叫动滑轮。
结论：
（二）、动滑轮
分别在用拉力大小、方向以及移动距离方面的特点．
使用动滑轮可以省力（一半的力）；
但费距离S
=
2h，且不改变力的方向。
4
.实质：
省力杠杆
物重G/N
物体移动方向
物体移动距离h/m
拉力F/N
拉力
方向
拉力移动距离S/m
10
向上
1
5.1
向上
2

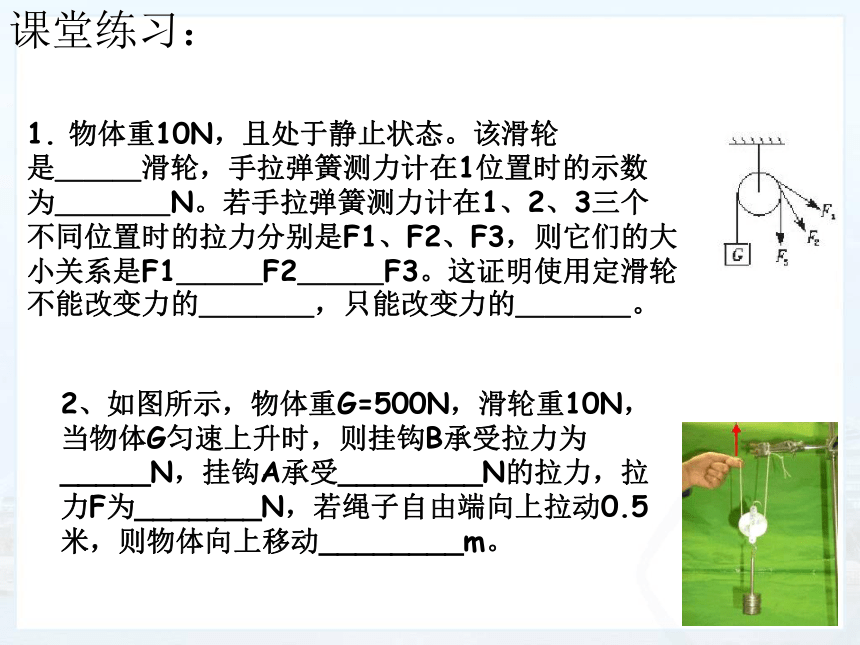

2、如图所示，物体重G=500N，滑轮重10N，当物体G匀速上升时，则挂钩B承受拉力为_____N，挂钩A承受________N的拉力，拉力F为_______N，若绳子自由端向上拉动0.5米，则物体向上移动________m。
课堂练习：
1.
物体重10N，且处于静止状态。该滑轮
是＿＿＿滑轮，手拉弹簧测力计在1位置时的示数
为＿＿＿＿N。若手拉弹簧测力计在1、2、3三个
不同位置时的拉力分别是F1、F2、F3，则它们的大
小关系是F1＿＿＿F2＿＿＿F3。这证明使用定滑轮
不能改变力的＿＿＿＿，只能改变力的＿＿＿＿。
　　定滑轮可以改变力的方向，但不能省力。
动滑轮可以省力，但不能改变力的方向。
能否得到这样一种机械，它既可以省力，又可以改变力的方向呢？
三、滑轮组
定滑轮与动滑轮的组合叫滑轮组。
结论：使用滑轮组既可以省力；
又可以改变力的方向。
想一想：还有别的绕线方法吗？
三、滑轮组：
定滑轮与动滑轮的组合叫滑轮组。
这两种绕线方法有什么不同？
1．绳子的起点
2．拉力的方向
3．拉力的大小
4．移动的距离
实验操作:
使用滑轮组匀速提升钩码，在拉动过程中读出F,同时将测出的h和s，填入表中(一个钩码受到的重力约为0.5N）
你发现了什么规律？
物重G/N
物体移动方向
物体移动距离h/m
拉力F/N
拉力
方向
拉力移动距离S/m
滑轮组的作用
(若忽略了滑轮重和绳与滑轮的摩擦力)
你发现了什么规律？
如果要计滑轮的重力呢？
结论：
n为承担物重的绳子段数。
讨论：若每个滑轮重30
N，结果如何？
利用两个定滑轮和两个动滑轮，可以怎样绕绳子呢？
讨论：这两种绕线方法有什么不同？
当n为偶数时，绳子的起端（或末端）在定滑轮上；
当n为奇数时，绳子的起端（或末端）
在动滑轮上。
滑轮组绳子的绕法：
得出什么结论？
偶定奇动
答案：
三条原则：
1．滑轮组绳子的绕法有两种。一是绳子先系在定滑轮的固定挂钩上，绕过下面的动滑轮，再绕过上面的定滑轮；二是绳子先系在动滑轮的固定挂钩上，绕过定滑轮，然后再绕过动滑轮。每个滑轮，绳子只能绕一次。
2．遵循“偶定奇动”的方法。若绳子段数n为偶数，绳子固定端在定滑轮上；若绳子段数n为奇数，绳子固定端在动滑轮上。
3．在判断滑轮组省力情况时,关键是确定承担总重的绳子段数n,也就是有几段绳子和动滑轮相连。最省力时绳子段数n与滑轮个数n′的关系是n=n′+1。
有关滑轮组绕线
F
F
F
练习：
六段
七段
汽车重2×104
N，陷入泥中，受到的阻力为3×103
N。用如图所示装置，则至少要用多大的力才能将汽车拉出？
想想议议：
杠杆、滑轮等简单机械，有的省力有的不省力；使用它们时，有的可以移动较短的距离，有的却要移动更长的距离。通过这几种简单机械的学习，你认为省力或费力、省距离或费距离，它们之间有什么关系？
省力的机械则费距离，省距离的机械则费力；不可能有既省力又费距离的简单机械
拓展知识：轮轴与斜面
简单的机械运动还包括轮轴与斜面，轮轴由一个轴和一个大轮组成，斜面是大家经常接触的，下面我们给出了常见的轮轴与斜面的图例：
水龙头（轮轴）
自行车轮（轮轴）
r
F1
R
手
摇
钻
脚蹬轮盘
套筒扳
门把手
大扳手
水笼头
F2
　斜面越平缓越省力。
2、斜面
斜面原理
斜面：省力、费距离
物体能被提起吗？
动滑轮对物体的拉力？
地面对物体的支持力？
物体对地面的压力？
F=10
N
G动=5
N
G=50
N
2、如图所示，物体重G=500N，滑轮重10N，当物体G匀速上升时，则挂钩B承受拉力为_____N，挂钩A承受________N的拉力，拉力F为_______N，若绳子自由端向上拉动0.5米，则物体向上移动________m。
1：如下图(a)所示，物体B重100N，在力F作用下匀速上升时，F应等于＿＿＿N。（不计摩擦）
3、
如图3所示的滑轮是______滑轮，若弹簧秤示数为150N，滑轮重30N，则物体重_________N。
课堂练习：
4.
物体重10N，且处于静止状态。该滑轮
是＿＿＿滑轮，手拉弹簧测力计在1位置时的示数
为＿＿＿＿N。若手拉弹簧测力计在1、2、3三个
不同位置时的拉力分别是F1、F2、F3，则它们的大
小关系是F1＿＿＿F2＿＿＿F3。这证明使用定滑轮
不能改变力的＿＿＿＿，只能改变力的＿＿＿＿。
5．如图所示，不计动滑轮的质量及转动摩擦，当竖直向上的力F=10N时，恰能使重物G匀速上升，则重物G=
N，绳固定端拉力为
N，重物上升10cm，力F向上移动
cm。
1．定滑轮左端绳子下端挂着相同的重物，若在定滑轮右端的绳子自由端分别沿三个方向用力（如图所示），力的大小分别为：F1、F2、F3，则
（
）。
A．F1最大
B．F2最大
C．F3最大
D．三个力一样大
D
2．
用滑轮按图甲、乙、丙所示三种不同方式，拉着同一物体在水平面上做匀速直线运动，拉力分别是F1、F2、F3，则（
）。
A．
F1>F2>F3
　
B．
F2>F3>F1
　
C．
F2>F1>F3
　
D．
F3>F1>F2
D
深入探究
1、为什么动滑轮可以省一半的力？
2、为什么拉力F却略大于物重G的二分之一？
