第九章 《家庭用电 》—教科版九年级物理下册学案

课题：九年级物理第九章《家庭用电》
复习
教
学（学习）目
标
认真阅读明确目标
自主学习合作探究

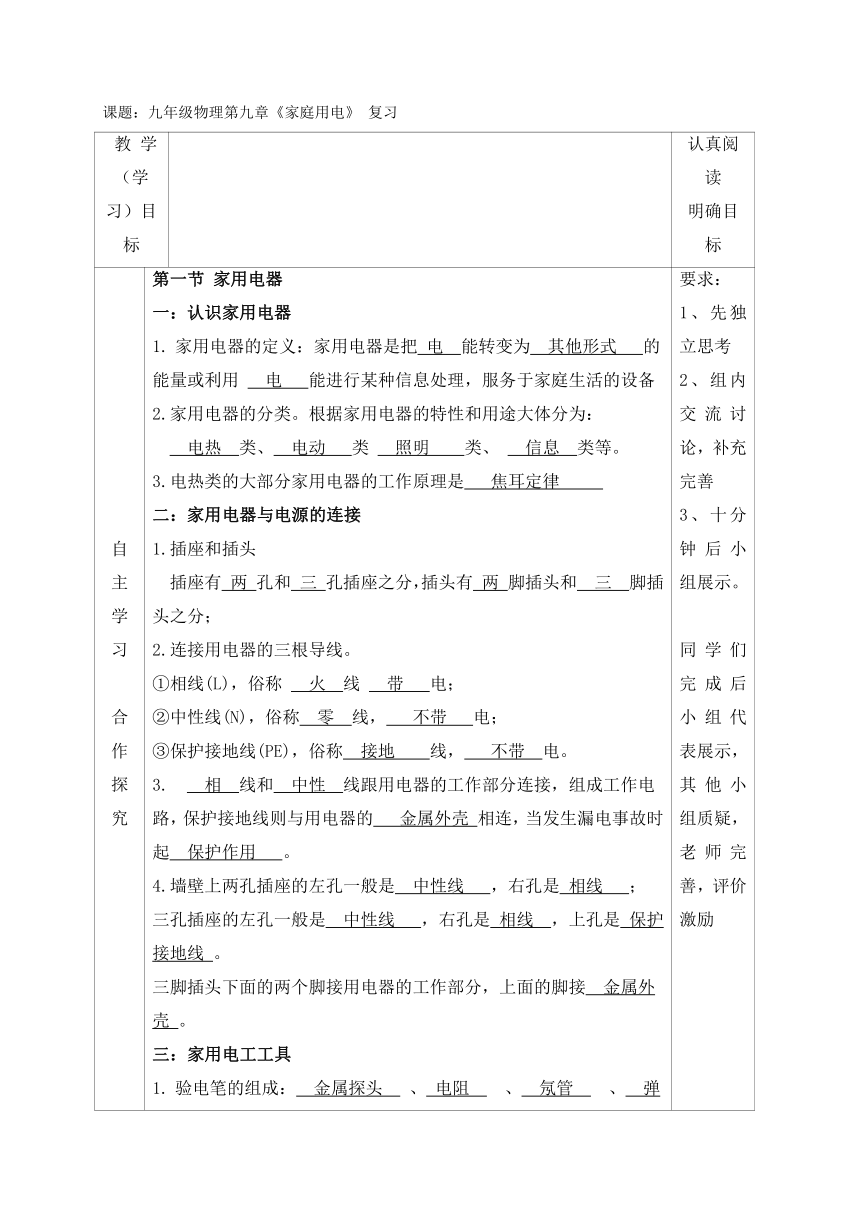

家用电器一：认识家用电器家用电器的定义：家用电器是把
电
能转变为
其他形式
的能量或利用
电
能进行某种信息处理，服务于家庭生活的设备2.家用电器的分类。根据家用电器的特性和用途大体分为：
电热
类、
电动
类
照明
类、
信息
类等。3.电热类的大部分家用电器的工作原理是
焦耳定律
二：家用电器与电源的连接1.插座和插头插座有
两
孔和
三
孔插座之分，插头有
两
脚插头和
三
脚插头之分；2.连接用电器的三根导线。①相线(L)，俗称
火
线
带
电；②中性线(N)，俗称
零
线，
不带
电；③保护接地线(PE)，俗称
接地
线，
不带
电。3.
相
线和
中性
线跟用电器的工作部分连接，组成工作电路，保护接地线则与用电器的
金属外壳
相连，当发生漏电事故时起
保护作用
。4.墙壁上两孔插座的左孔一般是
中性线
，右孔是
相线
；三孔插座的左孔一般是
中性线
，右孔是
相线
，上孔是
保护接地线
。三脚插头下面的两个脚接用电器的工作部分，上面的脚接
金属外壳

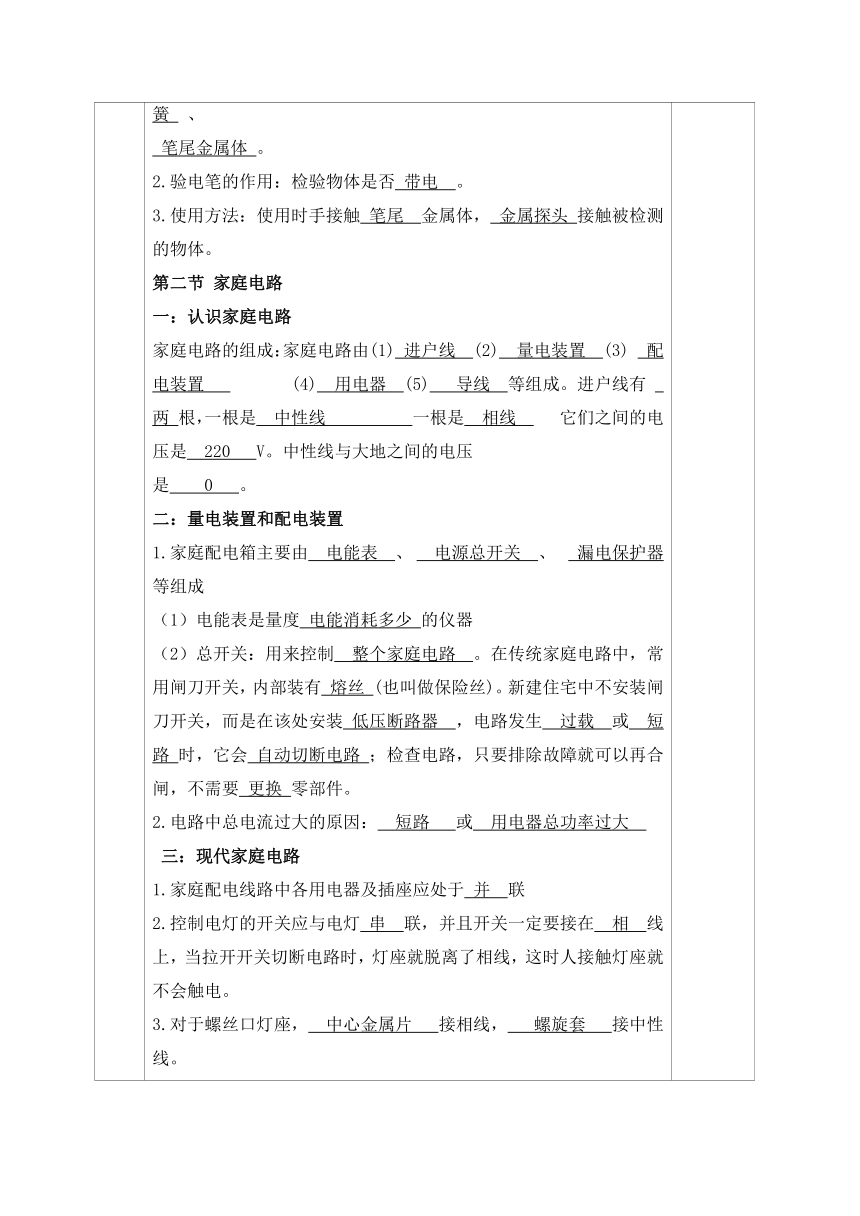

。三：家用电工工具验电笔的组成：
金属探头
、
电阻
、
氖管
、
弹簧
、
笔尾金属体
。2.验电笔的作用：检验物体是否
带电
。
3.使用方法：使用时手接触
笔尾
金属体，
金属探头
接触被检测的物体。家庭电路一：认识家庭电路家庭电路的组成：家庭电路由(1)
进户线
(2)
量电装置
(3)
配电装置
(4)
用电器
(5)
导线
等组成。进户线有
两
根，一根是
中性线
一根是
相线
它们之间的电压是
220
V。中性线与大地之间的电压是
0
。二：量电装置和配电装置1.家庭配电箱主要由
电能表
、
电源总开关
、
漏电保护器
等组成（1）电能表是量度
电能消耗多少
的仪器（2）总开关：用来控制
整个家庭电路
。在传统家庭电路中，常用闸刀开关，内部装有
熔丝
(也叫做保险丝)。新建住宅中不安装闸刀开关，而是在该处安装
低压断路器
，电路发生
过载
或
短路
时，它会
自动切断电路
；检查电路，只要排除故障就可以再合闸，不需要
更换
零部件。2.电路中总电流过大的原因：
短路
或
用电器总功率过大
三：现代家庭电路1.家庭配电线路中各用电器及插座应处于
并
联2.控制电灯的开关应与电灯
串
联，并且开关一定要接在
相
线上，当拉开开关切断电路时，灯座就脱离了相线，这时人接触灯座就不会触电。3.对于螺丝口灯座，
中心金属片
接相线，
螺旋套

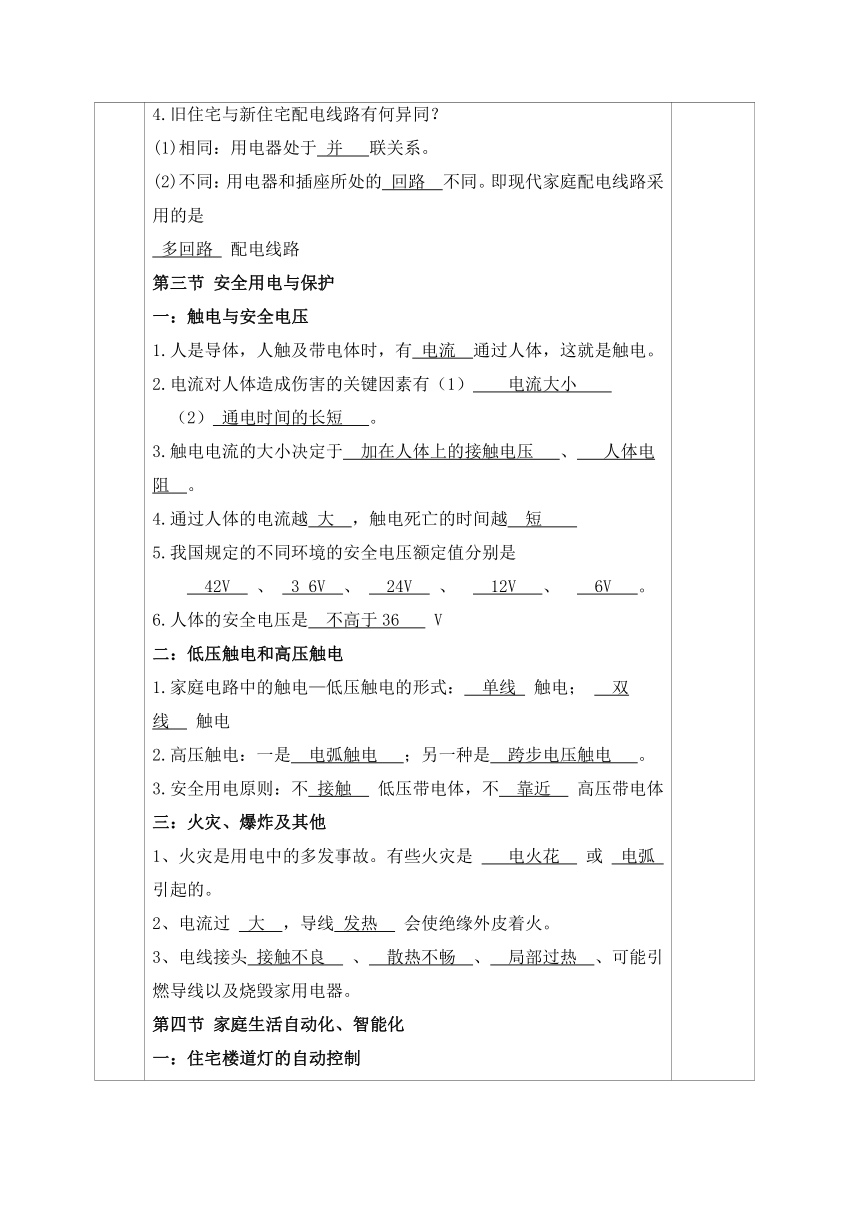

接中性线。4.旧住宅与新住宅配电线路有何异同？(1)相同：用电器处于
并
联关系。(2)不同：用电器和插座所处的
回路
不同。即现代家庭配电线路采用的是
多回路
配电线路安全用电与保护一：触电与安全电压1.人是导体，人触及带电体时，有
电流
通过人体，这就是触电。2.电流对人体造成伤害的关键因素有（1）
电流大小
（2）
通电时间的长短
。3.触电电流的大小决定于
加在人体上的接触电压
、
人体电阻
。4.通过人体的电流越
大
，触电死亡的时间越
短
5.我国规定的不同环境的安全电压额定值分别是
42V
、
3
6V
、
24V
、
12V
、
6V
。6.人体的安全电压是
不高于36
V二：低压触电和高压触电1.家庭电路中的触电—低压触电的形式：
单线
触电；
双线
触电
2.高压触电：一是
电弧触电
；另一种是
跨步电压触电
。3.安全用电原则：不
接触
低压带电体，不
靠近
高压带电体三：火灾、爆炸及其他1、火灾是用电中的多发事故。有些火灾是
电火花
或
电弧
引起的。2、电流过
大
，导线
发热
会使绝缘外皮着火。3、电线接头
接触不良
、
散热不畅
、
局部过热
、可能引燃导线以及烧毁家用电器。家庭生活自动化、智能化一：住宅楼道灯的自动控制1.声光控开关2.触摸式开关3.红外线开关二：家庭生活智能化
要求：1、先独立思考2、组内交流讨论，补充完善3、十分钟后小组展示。同学们完成后小组代表展示，其他小组质疑，老师完善，评价激励
盘点收获绘制思维导图
家用电器
家庭电路
安全用电与保护
家庭生活自动化、智能化
学生小结，然后绘制思维导图。思维导图可以多种多样，用不同颜色的笔等。
达标检测
1.如图所示为一条刚装好的民用照明电路，在未装保险丝之前，先将规格为“220V
40W”的白炽灯L0接在火线上要装保险丝位置的两个接线柱上，当只闭合S1时，L0和L1都亮但很暗；当只闭合S2时，L0正常发光；当
只闭合S3时，L0不亮．下列判断正确的是（
D
）A．L1所在支路短路
B．L3所在支路短路C．L2所在支路开路
D．L2所在支路短路2.灾后重建，小宇同学家的永久性住房已经建好。在全家搬进去之前，小宇同学准备检查生活用电线路是否有问题，他先断开所有用电器和总开关，然后将相线上的保险丝取下，换上一只额定电压为220
V的灯泡，闭合总开关，发现灯泡正常发光。由此判断（
B
）线路安装不正确，电路中有断路
B．线路安装不正确，电路中有短路C．线路安装完全正确，因为灯泡正常发光
D．仅由此不能判断线路是否有问题3．如图所示电路，当开关S接通后，电灯不发光，若用验电笔在A、B、C、D各点测试，发现氖管在A、B、C三点都发光，在D点不发光，可以判断线路的故障（
D
）
A．在AB段断路
B．在BC段断路
C．在BC段断路
D．在CD段断路4.闭合室内照明电路开关，发现灯泡不亮，但灯座完好，用验电笔测试灯座两接线柱，发现测电笔氖管都发光，由此可判断（
B
）
A．相线断了
B．中性线断了
C．灯泡灯丝断了
D．相线短路与中性线断路均可能5.三脚插头中与用电器金属外壳相连接的插脚比另外两个稍长，这样做是为了（
D
）A．使插头的造型更美观
B．有利于区分火线与零线插脚C．插入插座更稳固
D．插入插座时，确保用电器外壳先接地6.安全用电的常识之一就是不要靠近高压电。但是，两爪站在高压线上的鸟却不会发生触电事故，这是因为（
D
）
A．电线上有绝缘层
B．鸟爪上的角质层不导电
C．鸟能承受高压电
D．鸟的两爪间的电压很低7.下列关于安全用电的说法错误的是（
）
A．可以用铜丝代替保险丝
B．雷雨天不能躲在大树下避雨
C．不能将湿衣服晾在电线上
D．发现有人触电时应立即切断电源8.电工站在干燥的木凳上检修照明电路，下列情况中安全的是（
C
）A．一手握相线，一手握中性线
B．一手握相线，一手握接地线C．只用一只手接触相线
D．一手接触相线，另一只手扶着水泥墙壁9.当有人触电时，可以采取的正确做法是　（　C　）
A．立即用手将触电者拉开
B．赶快打电话找电工
C．用干燥的木棍将电线挑开
D．用没有绝缘柄的剪刀将电线剪断10.在家庭电路中，闭合某一用电器的开关后，发现原来亮着的电灯变暗，然后熄灭，经检查发现保险丝熔断，
产生这一现象的原因是（
D
）
开关中的两个线头相碰了
B．灯座中两个接线柱松动了C．灯泡的灯丝断了
D．电路中使用的用电器总功率过大11.小明在家里开着空调看电视，当妈妈把电饭锅插入插座时，家里的开关“跳闸了”，则“跳闸”的原因可能是电饭锅插头内部
短路
，也可能是电路中用电器的总功率
过大
。12.小明同学家的照明电路上的导线均完好，当把开关断开的台灯插头刚插入电源插座时，干路中的保险丝立即熔断了，发生这种情况的最大可能是
插头
处有短路；若只是闭合台灯开关才发生保险丝熔断，则可能是
灯座
处有短路。13.一些家用电器的摆放位置，说明书上都有要求：置于空气流通的地方，与周围物品保持一定的间距，这样做的目的是为了
散热
，
防止
温度过高，影响用电器工作
。14.请将螺丝口电灯，开关，保险丝，插座（准备接大功率用电器）和三孔插座，正确地接入家庭电路。
要求：独立完成。积极动脑，做完后，举手回答。让思路方法不一致同学介绍自己的解题情况，教师引导学生开展质疑评价。
作业
完成《互动训练》单元综合能力测试（九）
