人教版九年级物理第十八章第二节电功率课件（22张PP)

(共22张PPT)
2
电功率设计二

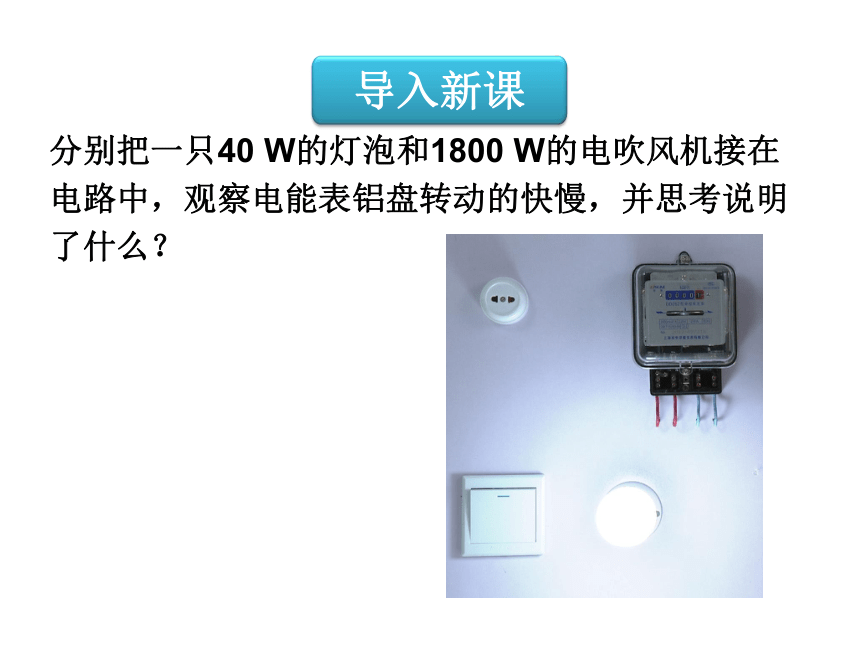

分别把一只40
W的灯泡和1800
W的电吹风机接在电路中，观察电能表铝盘转动的快慢，并思考说明了什么？

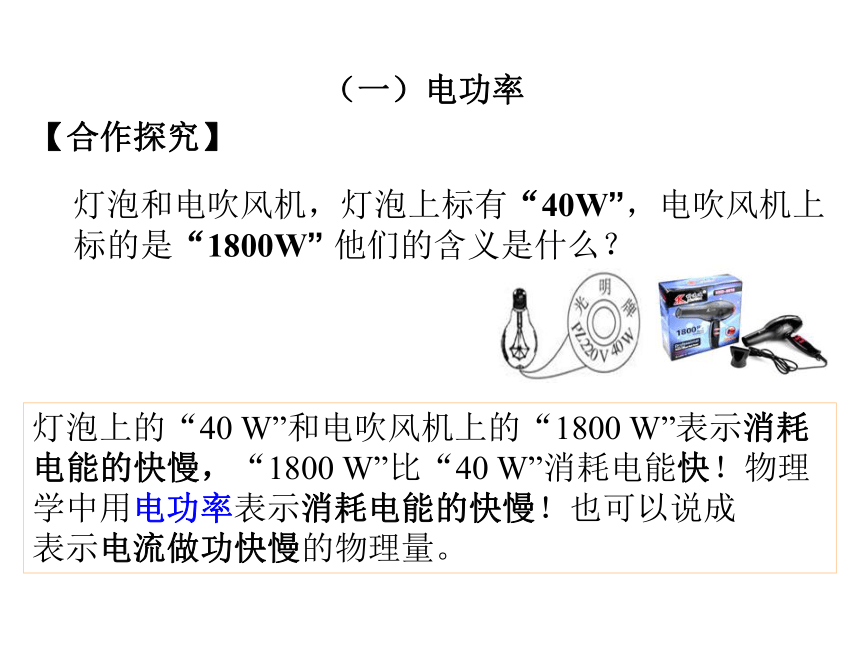

（一）电功率
【合作探究】
灯泡和电吹风机，灯泡上标有“40W”，电吹风机上标的是“1800W”
他们的含义是什么？
灯泡上的“40
W”和电吹风机上的“1800
W”表示消耗电能的快慢，“1800
W”比“40
W”消耗电能快！物理学中用电功率表示消耗电能的快慢！也可以说成
表示电流做功快慢的物理量。

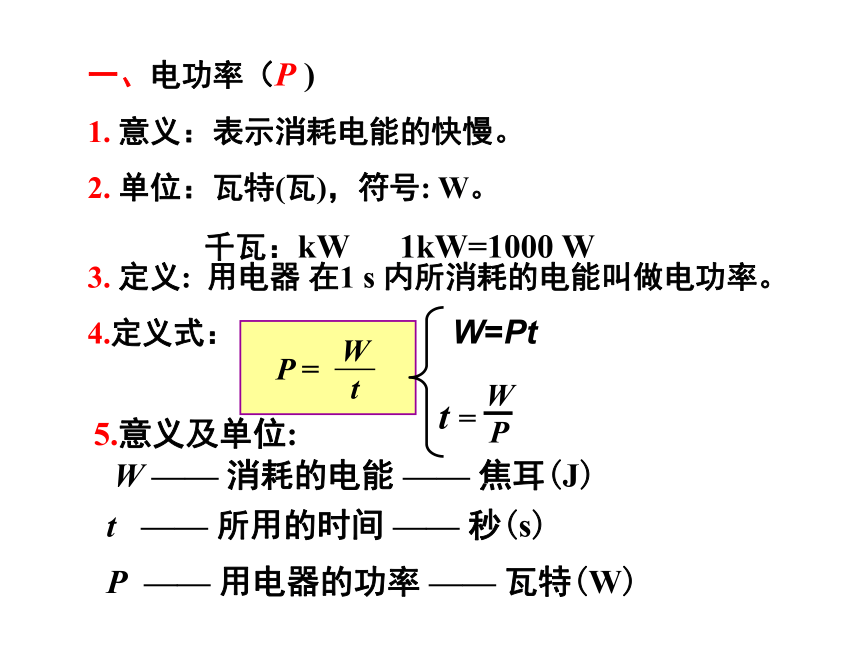

一、电功率（P
)
1.
意义：表示消耗电能的快慢。
2.
单位：瓦特(瓦)，符号:
W。
千瓦：kW
1kW=1000
W
3.
定义:
用电器
在1
s
内所消耗的电能叫做电功率。
4.定义式：
5.意义及单位:
W
——
消耗的电能
——
焦耳(J)
t
——
所用的时间
——
秒(s)
P
——
用电器的功率
——
瓦特(W)
W=Pt

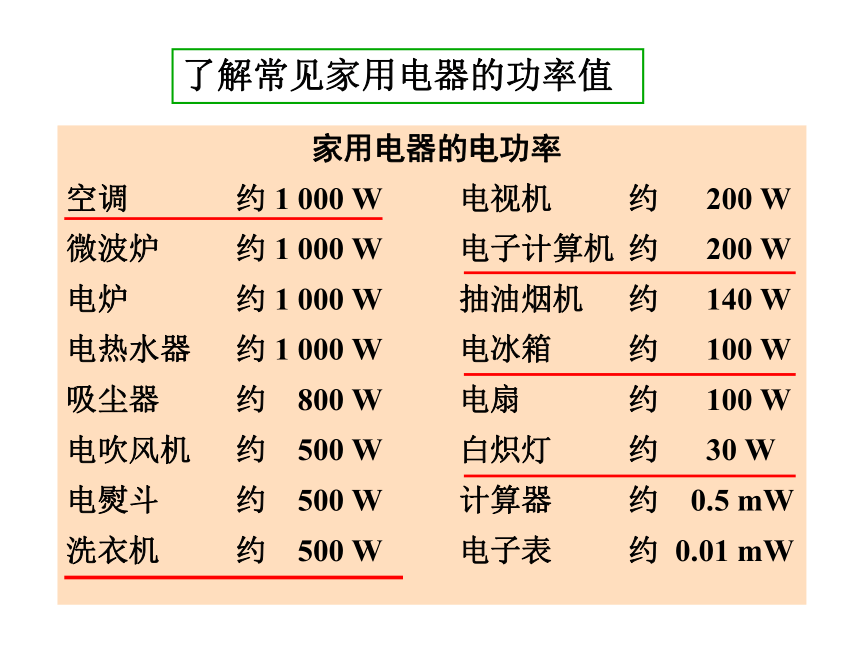

家用电器的电功率
空调
微波炉
电炉
电热水器
吸尘器
电吹风机
电熨斗
洗衣机
约
1
000
W
约
1
000
W
约
1
000
W
约
1
000
W
约
800
W
约
500
W
约
500
W
约
500
W
电视机
电子计算机
抽油烟机
电冰箱
电扇
白炽灯
计算器
电子表
约
200
W
约
200
W
约
140
W
约
100
W
约
100
W
约
30
W
约
0.5
mW
约
0.01
mW
了解常见家用电器的功率值

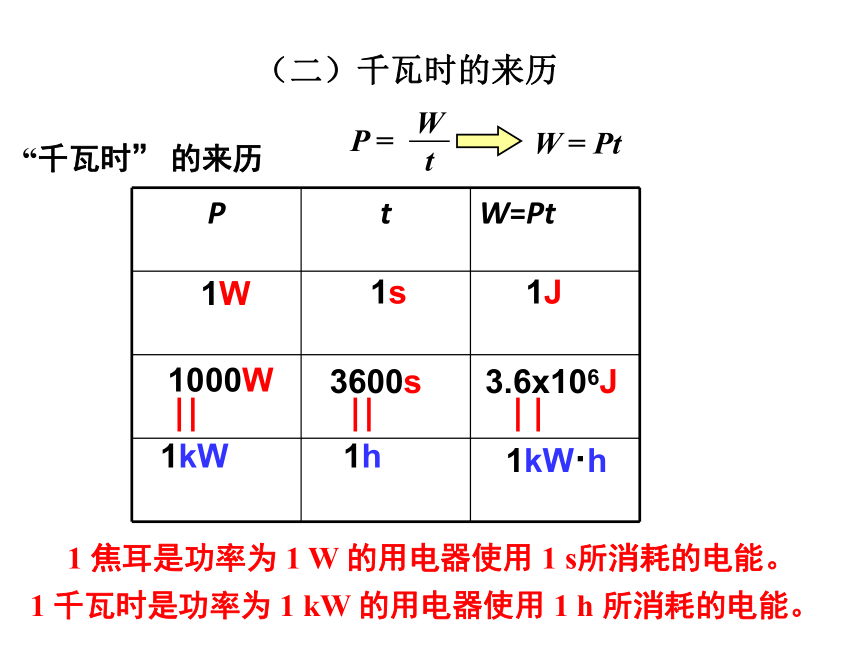

“千瓦时”
的来历
1
千瓦时是功率为
1
kW
的用电器使用
1
h
所消耗的电能。
W
=
Pt
1W
1s
1J
1
焦耳是功率为
1
W
的用电器使用
1
s所消耗的电能。
1000W
3600s
3.6x106J
1kW
1kW·h
1h
（二）千瓦时的来历
P
t
W=Pt

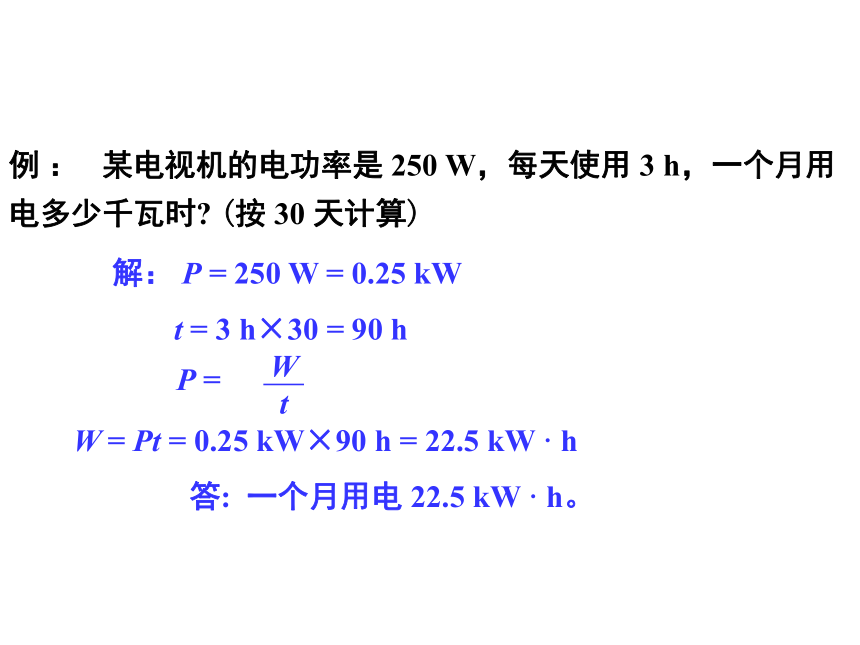

例
：
某电视机的电功率是
250
W，每天使用
3
h，一个月用电多少千瓦时?
(按
30
天计算)
解：
P
=
250
W
=
0.25
kW
t
=
3
h×30
=
90
h
W
=
Pt
=
0.25
kW×90
h
=
22.5
kW
·
h
答:
一个月用电
22.5
kW
·
h。
P
=

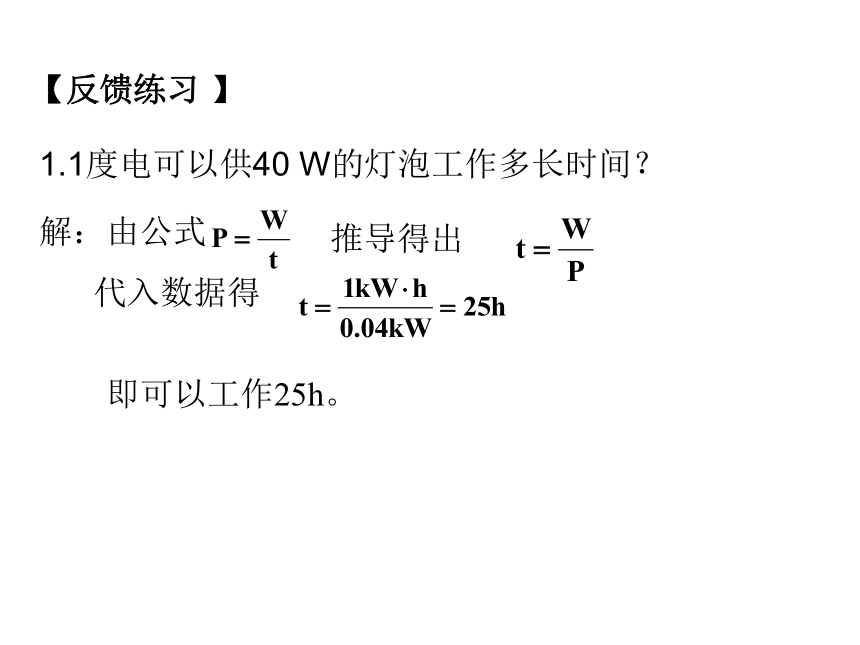

【反馈练习
】
1.1度电可以供40
W的灯泡工作多长时间？
解：由公式
推导得出
代入数据得
即可以工作25h。

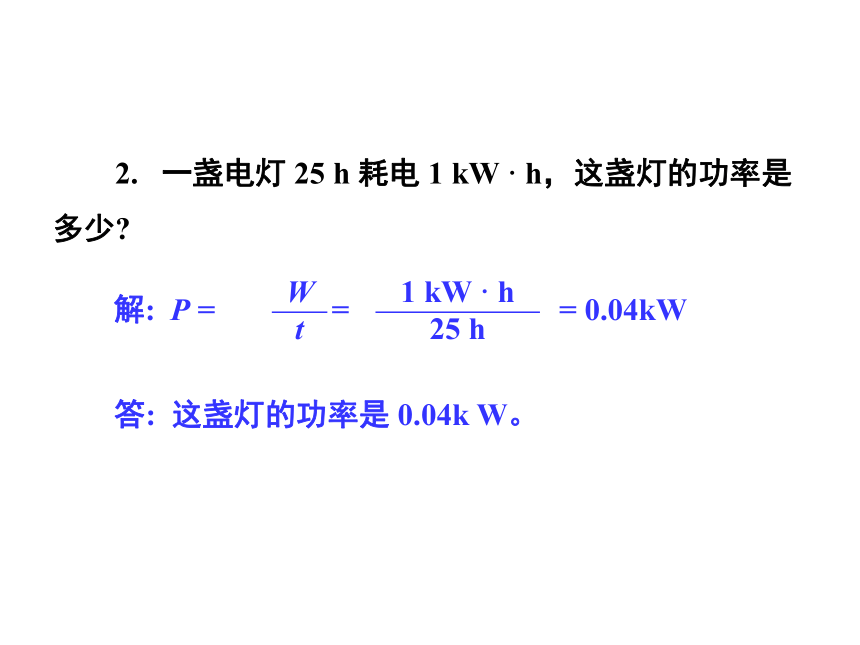

2.
一盏电灯
25
h
耗电
1
kW
·
h，这盏灯的功率是多少?
答:
这盏灯的功率是
0.04k
W。
（三）额定电压、额定功率
PZ表示普通照明电路
220表示此灯的额定电压是220V
40表示此灯的额定功率是40W
1.用电器正常工作时的电压叫额定电压U额。
2.用电器在额定电压下的功率叫额定功率P额。
3.用电器实际工作时的电压叫实际电压U实。
4.用电器在实际电压下的功率叫实际功率P实。
【想想议议】
不同用电器的电功率一般不同，那么，在不同情况下，比如在不同电压下，同一个用电器的功率总是一样的吗?
【实验演示】将两只灯泡“PZ220-40”和“PZ220-100”先后并联和串联接入家庭电路中，观察灯泡发光情况。
U实
=
U额，则
P实
=
P额；用电器正常工作。
U实
>
U额，则
P实
>
P额；可能烧毁用电器。
U实
<
U额，则
P实
<
P额；用电器不能正常工作
现象：在并联电路中更亮的灯泡，在串联电路反而变暗。
结论：灯泡的亮暗程度是由实际电功率的大小决定的。
2.5V
实验
实验电路
明确观察的内容
1.电压表示数
2.电流表示数
3.灯的亮暗变化
1.5V
2.5V
3V
结论：电器消耗电功率随着它两端电压的改变而改变。
实验次数
灯两端电压U/V
通过灯的电流I/A
灯的发光情况
灯的实际功率P/W
1
1.5
0.28
比较暗
0.42
2
2.5
0.36
正常发光
0.9
3
3
0.38
非常亮刺眼
1.14
观察部分电器的铭牌，学会读取铭牌上的相关信息
【课堂小结】
【课堂检测】
1.标有“220v
40w”字样的灯泡，其中“220v”表示
.
2.判断白炽灯亮度的依据是（
）
A．电能
B．电流
C.额定功率
D．实际功率
3.某家用电器的功率约为500w，则它可能是（
）
A．空调
B．电视
C．洗衣机
D．电子计算机
额定电压是220V,在220V电压下正常工作
D
C
4.电流在
叫电功率，它是反映电流做功_________的物理量，在国际单位制中它的单位是_________。
单位时间内消耗的电能或者单位时间内做的功
快慢
瓦特（瓦）W
　　5．一台电视机
5
h
耗电
1
度，这台电视机的功率是多少?
答：这台电视机的功率是
200
W。
解：
