中小学教育资源及组卷应用平台

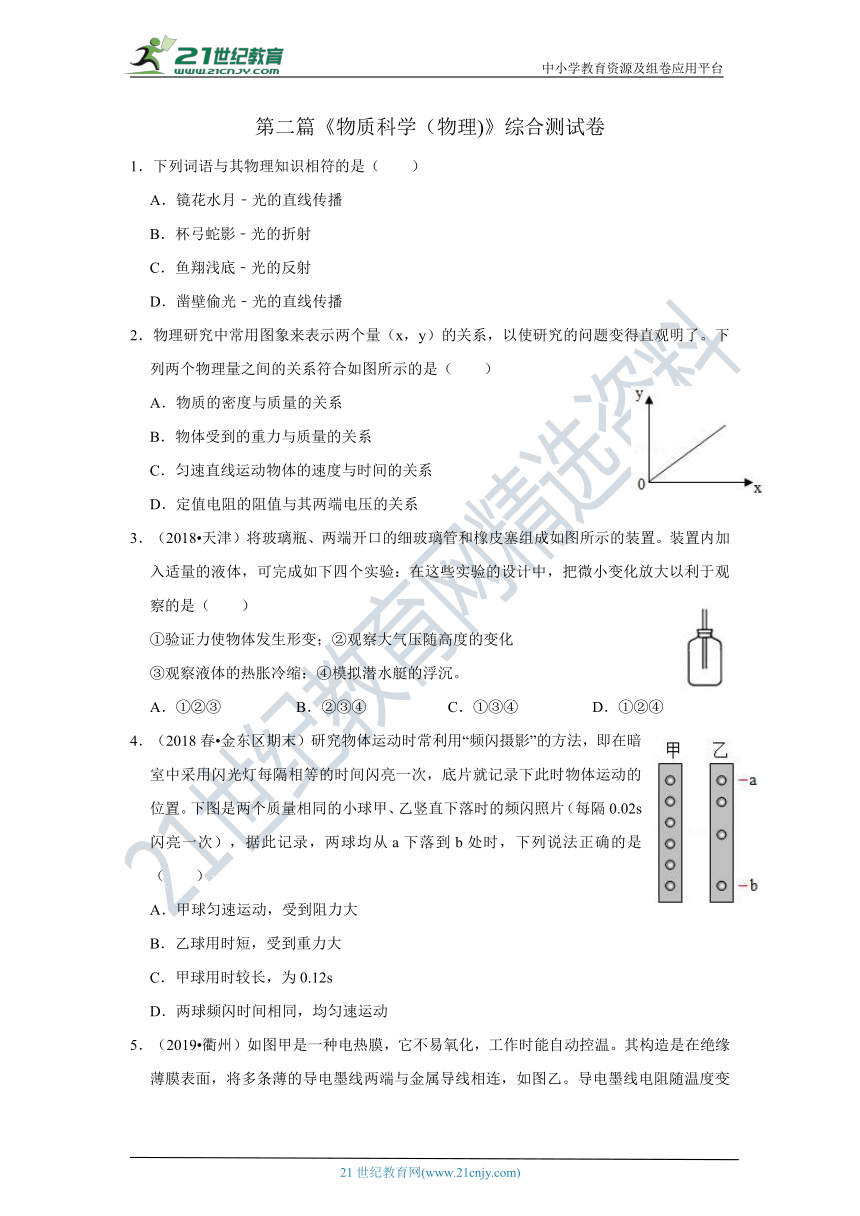

第二篇《物质科学（物理)》综合测试卷
1．下列词语与其物理知识相符的是（ ）
A．镜花水月﹣光的直线传播
B．杯弓蛇影﹣光的折射
C．鱼翔浅底﹣光的反射
D．凿壁偷光﹣光的直线传播
2．物理研究中常用图象来表示两个量（x，y）的关系，以使研究的问题变得直观明了。下列两个物理量之间的关系符合如图所示的是（ ）21cnjy.com
A．物质的密度与质量的关系
B．物体受到的重力与质量的关系
C．匀速直线运动物体的速度与时间的关系
D．定值电阻的阻值与其两端电压的关系
3．（2018?天津）将玻璃瓶、两
(?http:?/??/?www.21cnjy.com?)端开口的细玻璃管和橡皮塞组成如图所示的装置。装置内加入适量的液体，可完成如下四个实验：在这些实验的设计中，把微小变化放大以利于观察的是（ ）www.21-cn-jy.com
①验证力使物体发生形变；②观察大气压随高度的变化
③观察液体的热胀冷缩：④模拟潜水艇的浮沉。
A．①②③
B．②③④
C．①③④
D．①②④
4．（2018春?金东区期末）研究物体运动时
(?http:?/??/?www.21cnjy.com?)常利用“频闪摄影”的方法，即在暗室中采用闪光灯每隔相等的时间闪亮一次，底片就记录下此时物体运动的位置。下图是两个质量相同的小球甲、乙竖直下落时的频闪照片（每隔0.02s闪亮一次），据此记录，两球均从a下落到b处时，下列说法正确的是（ ）21·世纪
教育网
A．甲球匀速运动，受到阻力大
B．乙球用时短，受到重力大
C．甲球用时较长，为0.12s
D．两球频闪时间相同，均匀速运动

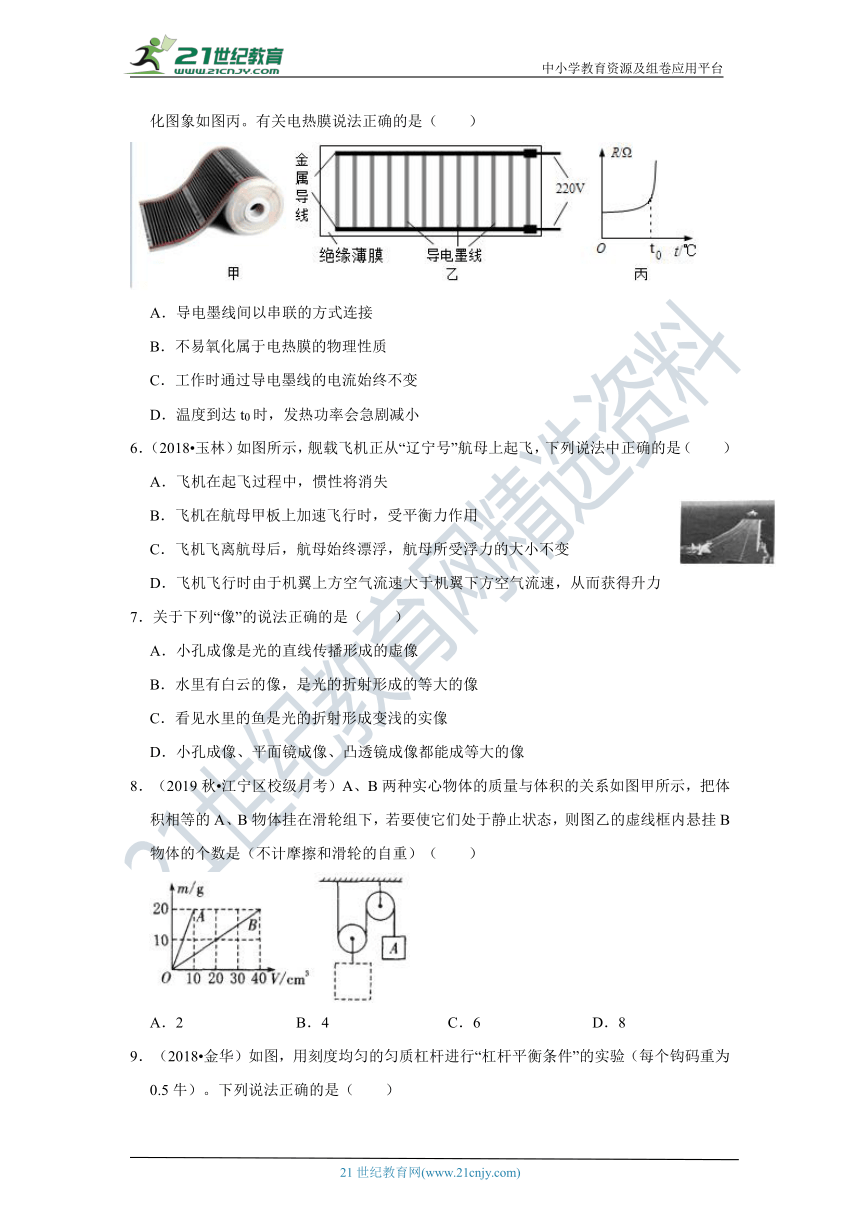

5．（2019?衢州）如图甲是一种电热膜，它
(?http:?/??/?www.21cnjy.com?)不易氧化，工作时能自动控温。其构造是在绝缘薄膜表面，将多条薄的导电墨线两端与金属导线相连，如图乙。导电墨线电阻随温度变化图象如图丙。有关电热膜说法正确的是（ ）
(?http:?/??/?www.21cnjy.com?)
A．导电墨线间以串联的方式连接
B．不易氧化属于电热膜的物理性质
C．工作时通过导电墨线的电流始终不变
D．温度到达t0时，发热功率会急剧减小
6．（2018?玉林）如图所示，舰载飞机正从“辽宁号”航母上起飞，下列说法中正确的是（ ）
A．飞机在起飞过程中，惯性将消失
B．飞机在航母甲板上加速飞行时，受平衡力作用
C．飞机飞离航母后，航母始终漂浮，航母所受浮力的大小不变
D．飞机飞行时由于机翼上方空气流速大于机翼下方空气流速，从而获得升力
7．关于下列“像”的说法正确的是（ ）
A．小孔成像是光的直线传播形成的虚像
B．水里有白云的像，是光的折射形成的等大的像
C．看见水里的鱼是光的折射形成变浅的实像
D．小孔成像、平面镜成像、凸透镜成像都能成等大的像
8．（2019秋?江宁区校级月考）A、B
(?http:?/??/?www.21cnjy.com?)两种实心物体的质量与体积的关系如图甲所示，把体积相等的A、B物体挂在滑轮组下，若要使它们处于静止状态，则图乙的虚线框内悬挂B物体的个数是（不计摩擦和滑轮的自重）（ ）
(?http:?/??/?www.21cnjy.com?)
A．2
B．4
C．6
D．8

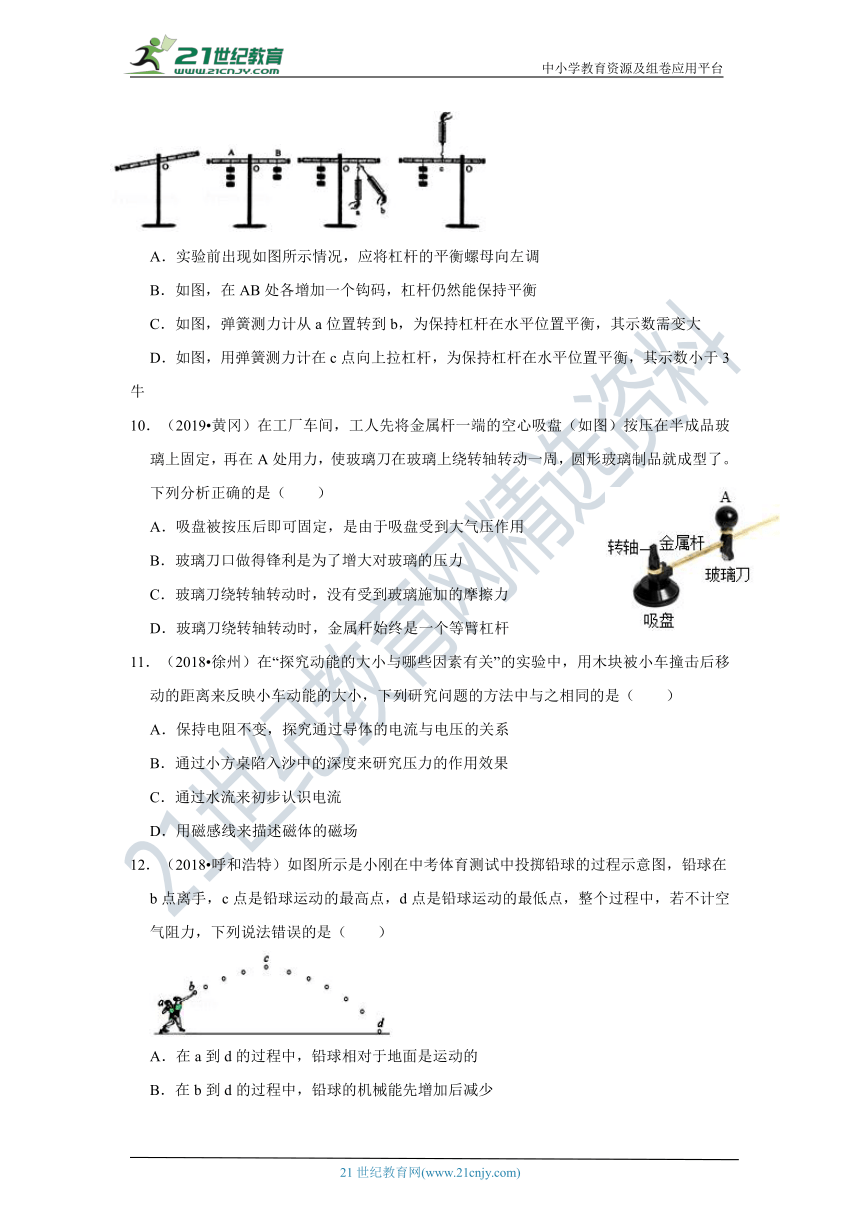

（2018?金华）如图，用刻度均匀的匀质杠杆进行“杠杆平衡条件”的实验（每个钩码重为0.5牛）。下列说法正确的是（ ）
(?http:?/??/?www.21cnjy.com?)
(?http:?/??/?www.21cnjy.com?)
(?http:?/??/?www.21cnjy.com?)
(?http:?/??/?www.21cnjy.com?)
A．实验前出现如图所示情况，应将杠杆的平衡螺母向左调
B．如图，在AB处各增加一个钩码，杠杆仍然能保持平衡
C．如图，弹簧测力计从a位置转到b，为保持杠杆在水平位置平衡，其示数需变大
D．如图，用弹簧测力计在c点向上拉杠杆，为保持杠杆在水平位置平衡，其示数小于3牛
10．（2019?黄冈）在工厂车间，工人先将
(?http:?/??/?www.21cnjy.com?)金属杆一端的空心吸盘（如图）按压在半成品玻璃上固定，再在A处用力，使玻璃刀在玻璃上绕转轴转动一周，圆形玻璃制品就成型了。下列分析正确的是（ ）
A．吸盘被按压后即可固定，是由于吸盘受到大气压作用
B．玻璃刀口做得锋利是为了增大对玻璃的压力
C．玻璃刀绕转轴转动时，没有受到玻璃施加的摩擦力
D．玻璃刀绕转轴转动时，金属杆始终是一个等臂杠杆
11．（2018?徐州）在“探究动能的大小
(?http:?/??/?www.21cnjy.com?)与哪些因素有关”的实验中，用木块被小车撞击后移动的距离来反映小车动能的大小，下列研究问题的方法中与之相同的是（ ）
A．保持电阻不变，探究通过导体的电流与电压的关系
B．通过小方桌陷入沙中的深度来研究压力的作用效果
C．通过水流来初步认识电流
D．用磁感线来描述磁体的磁场
12．（2018?呼和浩特
(?http:?/??/?www.21cnjy.com?)）如图所示是小刚在中考体育测试中投掷铅球的过程示意图，铅球在b点离手，c点是铅球运动的最高点，d点是铅球运动的最低点，整个过程中，若不计空气阻力，下列说法错误的是（ ）
(?http:?/??/?www.21cnjy.com?)
A．在a到d的过程中，铅球相对于地面是运动的
B．在b到d的过程中，铅球的机械能先增加后减少
C．在c到d的过程中，铅球的重力势能转化为动能
D．在a到b的过程中，小刚对铅球做了功

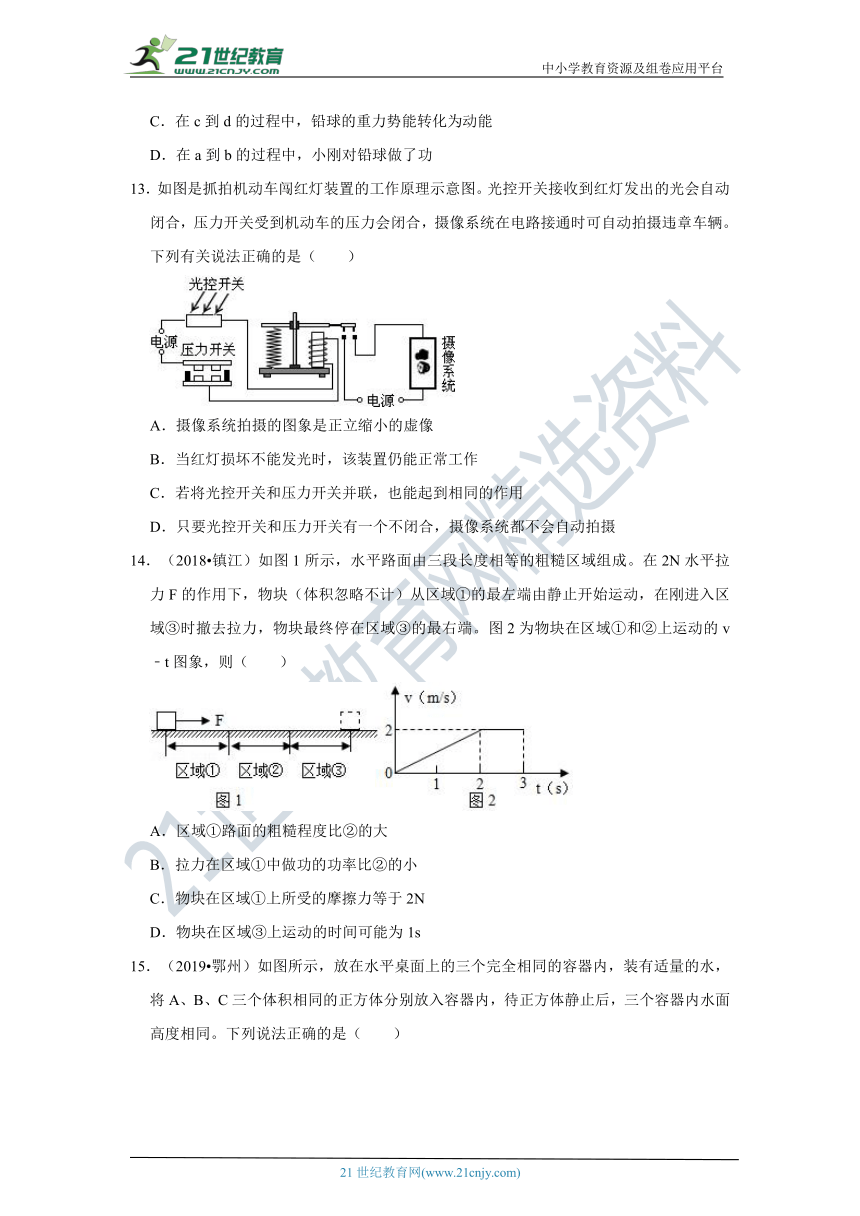

13．如图是抓拍机动车闯红灯装置的工作原理示
(?http:?/??/?www.21cnjy.com?)意图。光控开关接收到红灯发出的光会自动闭合，压力开关受到机动车的压力会闭合，摄像系统在电路接通时可自动拍摄违章车辆。下列有关说法正确的是（ ）
(?http:?/??/?www.21cnjy.com?)
A．摄像系统拍摄的图象是正立缩小的虚像
B．当红灯损坏不能发光时，该装置仍能正常工作
C．若将光控开关和压力开关并联，也能起到相同的作用
D．只要光控开关和压力开关有一个不闭合，摄像系统都不会自动拍摄
14．（2018?镇江）如图1所示，
(?http:?/??/?www.21cnjy.com?)水平路面由三段长度相等的粗糙区域组成。在2N水平拉力F的作用下，物块（体积忽略不计）从区域①的最左端由静止开始运动，在刚进入区域③时撤去拉力，物块最终停在区域③的最右端。图2为物块在区域①和②上运动的v﹣t图象，则（ ）
(?http:?/??/?www.21cnjy.com?)
A．区域①路面的粗糙程度比②的大
B．拉力在区域①中做功的功率比②的小
C．物块在区域①上所受的摩擦力等于2N
D．物块在区域③上运动的时间可能为1s

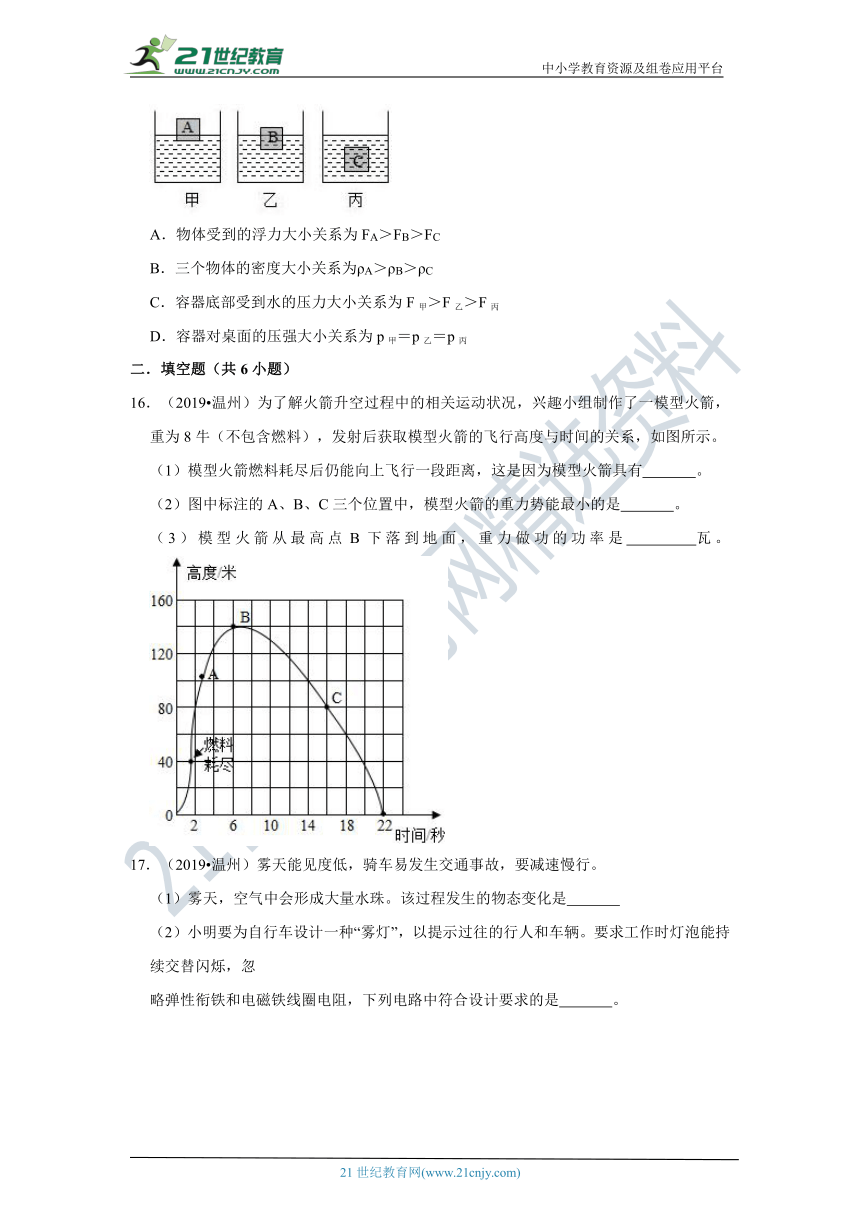

15．（2019?鄂州）如图所示，放在水平桌
(?http:?/??/?www.21cnjy.com?)面上的三个完全相同的容器内，装有适量的水，将A、B、C三个体积相同的正方体分别放入容器内，待正方体静止后，三个容器内水面高度相同。下列说法正确的是（ ）
(?http:?/??/?www.21cnjy.com?)
A．物体受到的浮力大小关系为FA＞FB＞FC
B．三个物体的密度大小关系为ρA＞ρB＞ρC
C．容器底部受到水的压力大小关系为F甲＞F乙＞F丙
D．容器对桌面的压强大小关系为p甲＝p乙＝p丙
二．填空题（共6小题）
16．（2019?温州）为了解火箭升空过程中
(?http:?/??/?www.21cnjy.com?)的相关运动状况，兴趣小组制作了一模型火箭，重为8牛（不包含燃料），发射后获取模型火箭的飞行高度与时间的关系，如图所示。
（1）模型火箭燃料耗尽后仍能向上飞行一段距离，这是因为模型火箭具有
。
（2）图中标注的A、B、C三个位置中，模型火箭的重力势能最小的是
。
（3）模型火箭从最高点B下落到地面，重力做功的功率是
瓦。
(?http:?/??/?www.21cnjy.com?)
17．（2019?温州）雾天能见度低，骑车易发生交通事故，要减速慢行。
（1）雾天，空气中会形成大量水珠。该过程发生的物态变化是
（2）小明要为自行车设计一种“雾灯”，以提示过往的行人和车辆。要求工作时灯泡能持续交替闪烁，忽
略弹性衔铁和电磁铁线圈电阻，下列电路中符合设计要求的是
。
(?http:?/??/?www.21cnjy.com?)
18．电子秤利用用了压力传感器。某电子秤使
(?http:?/??/?www.21cnjy.com?)用的压力传感器的结构如图所示。弹簧钢右端固定，其上、下表面各贴一完全相同的金属电阻丝，它的阻值对长度变化很敏感。电子秤工作时，给上、下电阻丝分别提供相等且大小恒定的电流I．若在弹簧钢自由端施加压力F，则上电阻丝拉伸，下电阻丝压缩，此时两电阻丝两端的电压变为U1、U2，传感器把两电压的差值输出，用来反映力F的大小。www-2-1-cnjy-com
（1）压力F增大时，上金属丝的电阻
（选填“变大”“变小”或“不变”）。
（2）施加压力F时，两电阻丝两端电压的大小关系为U1
U2（选填“＞”“＜”或“＝”）。
19．（2019?杭州）木块在两
(?http:?/??/?www.21cnjy.com?)端开口且足够长的竖直筒中自由释放可向下作匀速直线运动；若木块在其右侧质量为5千克的物体牵引下则可向上作匀速直线运动（绳子质量及滑轮与转轴、绳子间的摩擦均忽略不计），如图所示，问：（g取10牛/千克）
（1）当右侧物体刚落地时木块所受到的摩擦力的方向为
。
（2）木块的质量为
千克。
（3）若右侧物体下落20厘米时其重力做的功为
焦。
20．（2019?安徽模拟）如图
(?http:?/??/?www.21cnjy.com?)，AB和CD是两根固定且平行的水平金属导轨，符号×表示垂直于纸面指向纸面里的磁场的磁感线，现将铜棒EF和GH垂直放在滑轨上，当拉动GH使其向左移动时，发现EF也向左移动，是因为GH铜棒切割磁感线产生电流，使EF成为通电导体，受到磁场力的作用而向左运动；当拉动GH使其向右移动时，EF应向
（填“左”或“右”）移动，理由是：
；对EF铜棒而言，此过程中能量的转化是
。
21．（2018?萧山区模拟）中央
(?http:?/??/?www.21cnjy.com?)电视台综艺节目《是真的吗？》自开播以来收视率不断创新高，节目中许多蕴含科学原理的实验让大家津津乐道。如图所示选取了2个精彩实验，请你结合所学的科学知识进行解释。
(?http:?/??/?www.21cnjy.com?)
（1）《小球不会被流水冲走？》如图所示，
(?http:?/??/?www.21cnjy.com?)将漏斗保持竖直状态，将兵乓球放在漏斗口，在漏斗的末端有塑料管接上流水。发现流水不断从兵乓球和漏斗的缝隙中流下而兵乓球却没有掉下，请解释原因。
（2）实验二：《用三根火柴就
(?http:?/??/?www.21cnjy.com?)能把瓶装水吊在桌边？》如图所示，如果仅将挂在火柴上的细线向右移动，那么细线所吊的瓶装水数量会发生怎样的变化？请结合杠杆平衡条件进行解释。
三．实验探究题（共2小题）
22．在学习影响滑动摩擦力大小的因素后，小柯还是认为：重力越大，滑动摩擦力越大。于是张老师用如图装置与他一起实验。
步骤一：将铁块放在木板上，往沙桶中加入一定量细沙，使压力传感器的示数为5.00牛，水平向左拉动木板，读出拉力传感器的示数并记录。
步骤二：换用质量不同、粗糙程度和底面积都相同的铁块，重复步骤一，记录结果如表。
实验次数
质量不同的铁块
压力传感器示数（牛）
拉力传感器示数（牛）
1
小
5.00
2.10
2
中
5.00
2.11
3
大
5.00
2.11
请回答下列问题：
（1）第1次实验中铁块受到的摩擦力为
牛。
（2）通过实验得出的结论是
。
（3）小柯认为：该实验中压力传感器的上表面要尽量光滑，否则会使拉力传感器的读数偏大，你认为他的说法是否合理，为什么？
【来源：21cnj
y.co
m】
(?http:?/??/?www.21cnjy.com?)
23．（2019?定兴县一模）某实验小组
(?http:?/??/?www.21cnjy.com?)的同学在进行“测量小灯泡的额定功率”的实验中，现有器材：电源（电压恒为6V）、开关、电压表、电流表各一个，导线若干，额定电压为3.8V的待测小灯泡（电阻约为12Ω），滑动变阻器两个（A：“5Ω2A“；B：“20Ω0.5A”）。
(?http:?/??/?www.21cnjy.com?)
（1）该实验的实验原理是
；实验中，应选用的滑动变阻器是
（选填“A”或“B”）。
（2）如图甲所示是小田同学连接的实物电路
(?http:?/??/?www.21cnjy.com?)图，图中只有一根导线连接错误，请你在图中用“×”标出这根错接的导线，只改接一根导线使电路成为正确的电路（不能与其他导线交叉）。
（3）小田确认电路连接无误后闭合开关
(?http:?/??/?www.21cnjy.com?)，无论怎样移动滑动变阻器的滑片，小灯泡始终不发光且电压表的示数都接近电源电压，则电路的故障是
。
（4）排除故障后，移动滑动变阻器的滑片，并绘制出了小灯泡的电流随电压变化的图象如图乙所示，则该小灯泡的额定功率为
W。
（5）该组的另一同学接着实验时，发现电压表
(?http:?/??/?www.21cnjy.com?)0～15V量程已经损坏，0～3V量程还可以正常使用，在不添加器材的情况下，为了测出该小灯泡的额定功率，请你在丙图中的虚线框内画出正确的电路图。
（6）由图乙推知：小灯泡的实际电压是额定电
(?http:?/??/?www.21cnjy.com?)压一半时的电功率为P1，小灯泡的实际电流是额定电流一半时的电功率为P2，则P1
P2（选填“大于”、“小于或“等于”）。
四．计算题（共2小题）
24．从2016年开始，省会兰州和部分地
(?http:?/??/?www.21cnjy.com?)区的大街小巷出现了一批体积小、节能环保的知豆纯电动车，如图所示正在充电的知豆。知豆空车时整车质量为670千克，额定功率为9kW．则该车行驶过程中受到的阻力是车重的0.05倍（g＝10N/kg），请问：
（1）该车静止在水平地面上，轮胎与地面的接触总面积为0.04m2，则空车时该车对地面的压强多大？
（2）若该车载人后总质量为800kg，该车以额定输出功率在平直公路上匀速行驶时速度多大？
（3）小丽家距学校大约7200
(?http:?/??/?www.21cnjy.com?)m，小丽爸爸开知豆送小丽去学校路上用时10min，兰州市城市道路限速40km/h，请计算说明小丽爸爸是否驾车超速？21世纪教育网版权所有
25．（2019?衡阳）如图甲所示
(?http:?/??/?www.21cnjy.com?)的装置，电源电压U＝10V保持不变，R2＝12Ω，导电性能良好的金属弹簧和金属指针P的电阻和重力均不计，金属块A的重力G1＝10N．R1是一根水平放置的料细均匀、总长L＝1m的金属棒，其电阻随长度均匀变化，总电阻为8Ω，两端都被固定在绝缘支架上，它对指针P无压力，且接触良好。绝缘板B重G2＝20N，当它从金属块A和地面间被抽出时，它的上下表面分别与A和地面之间产生的摩擦力为f1和f2，且均为接触面间压力的0.2倍。当P置于金属棒左端a点时弹簧恰好处于原长。
（1）当P置于金属棒的左端a点时，电流表的示数I1为多少？
（2）用水平拉力F将B从A与地面之间匀速抽出，当金属块保持静止时求弹簧拉力F1、和水平拉力F的大小。2·1·c·n·j·y
（3）用水平向右的拉力拉动金属块A，使指针P逐渐从最左端a点向右移动，直至运动到b点，试求出电流表的示数I和指针P移动的距离x之间的关系式，并完成﹣x的图象。2-1-c-n-j-y
(?http:?/??/?www.21cnjy.com?)
第二篇《物质科学（物理)》综合测试卷
一．选择题（共15小题）
1．下列词语与其物理知识相符的是（ ）
A．镜花水月﹣光的直线传播
B．杯弓蛇影﹣光的折射
C．鱼翔浅底﹣光的反射
D．凿壁偷光﹣光的直线传播
【解答】解：A、镜花水月，属于平面镜成像，是由于光的反射形成的，故A错误。
B、杯弓蛇影是弓在液面形成的倒影，是光的反射形成的，故B错误；
C、从水中池底反射的光从水中斜射入空气
(?http:?/??/?www.21cnjy.com?)中时，发生折射，折射光线远离法线，当人逆着折射光线的方向看时，看到的是池底的虚像，比实际位置偏高，所以感觉鱼翔浅底，故C错误；21
cnjy
com
D、凿壁偷光，利用了光的直线传播，故D正确。
故选：D。
2．物理研究中常用图象来表示两个量（x，y）的关系，以使研究的问题变得直观明了。下列两个物理量之间的关系符合如图所示的是（ ）
(?http:?/??/?www.21cnjy.com?)
A．物质的密度与质量的关系
B．物体受到的重力与质量的关系
C．匀速直线运动物体的速度与时间的关系
D．定值电阻的阻值与其两端电压的关系
【解答】解：观察图象发现这是一个正比例函数关系图线，图象中两个量（x，y）之间是成正比的。
A、密度是物质本身的一种特性，与质量和体积等其他因素无关，只决定于物质本身，故A不符合题意；
B、根据公式G＝mg可知，物体受到的重力与质量成正比关系，故B符合题意；
C、做匀速直线运动的物体速度大小不变，与运动的时间无关，故C不符合题意；
D、导体电体本身的一种性质，定值电阻的阻值不变，与加在导体两端的电压无关，故D不符合题意。
故选：B。
3．（2018?天津）将玻璃瓶、两端开口的细
(?http:?/??/?www.21cnjy.com?)玻璃管和橡皮塞组成如图所示的装置。装置内加入适量的液体，可完成如下四个实验：在这些实验的设计中，把微小变化放大以利于观察的是（ ）
①验证力使物体发生形变；②观察大气压随高度的变化
③观察液体的热胀冷缩：④模拟潜水艇的浮沉。
A．①②③
B．②③④
C．①③④
D．①②④
【解答】解：①用力挤压瓶子，瓶子可以发生形变，利用该装置可以验证：力可以使固体发生微小形变；
②当大气压变化时，细管中液柱的高度会发生变化，利用该装置可以验证大气压随高度的变化；
③物体具有热胀冷缩的性质，当液体温度变化时体积会发生变化，利用该装置可以观察液体的热胀冷缩；
④将瓶子放在水中，通过玻璃管向瓶内
(?http:?/??/?www.21cnjy.com?)吹气，可以看到瓶子上浮；通过玻璃管向外抽气，可以看到瓶子下沉。通过此实验可以直接模拟潜水艇的沉浮，不需要把微小变化放大。
故选：A。
4．（2018春?金东区期末）
(?http:?/??/?www.21cnjy.com?)研究物体运动时常利用“频闪摄影”的方法，即在暗室中采用闪光灯每隔相等的时间闪亮一次，底片就记录下此时物体运动的位置。下图是两个质量相同的小球甲、乙竖直下落时的频闪照片（每隔0.02s闪亮一次），据此记录，两球均从a下落到b处时，下列说法正确的是（ ）
(?http:?/??/?www.21cnjy.com?)
A．甲球匀速运动，受到阻力大
B．乙球用时短，受到重力大
C．甲球用时较长，为0.12s
D．两球频闪时间相同，均匀速运动
【解答】解：A、甲球在相等时
(?http:?/??/?www.21cnjy.com?)间内通过的路程相同，并且甲做直线运动，所以甲球做匀速直线运动；乙球在相等的时间内通过的路程不断变大，故乙球做加速直线运动，所以
甲球做匀速直线运动，受到阻力等于重力；乙球做
(?http:?/??/?www.21cnjy.com?)加速直线运动，重力大于阻力，又因为甲乙质量相等，则重力相等，故甲球受到的阻力大于乙球受到的阻力。故A正确；
BC、由图可知，甲球用时0.02s×5＝0
(?http:?/??/?www.21cnjy.com?).1s，乙球所用时间为0.02s×3＝0.06s，故甲球用时较长，乙球用时短；甲乙质量相等，则重力相等，故BC错误；
D、由ABC分析可知，两球频闪时间不相同，甲球做匀速直线运动，乙球做加速直线运动。故D错误。
故选：A。
（2019?衢州）如图甲是一种
(?http:?/??/?www.21cnjy.com?)电热膜，它不易氧化，工作时能自动控温。其构造是在绝缘薄膜表面，将多条薄的导电墨线两端与金属导线相连，如图乙。导电墨线电阻随温度变化图象如图丙。有关电热膜说法正确的是（ ）【来源：21·世纪·教育·网】
(?http:?/??/?www.21cnjy.com?)
A．导电墨线间以串联的方式连接
B．不易氧化属于电热膜的物理性质
C．工作时通过导电墨线的电流始终不变
D．温度到达t0时，发热功率会急剧减小
【解答】解：
A、由图乙可知，各条导电墨线是并列连接的，故各导电墨线是并联的，故A错误。
B、不易氧化属于电热膜的化学性质，故B错误；
C、由图丙可知，导电墨线的电阻随温度的变化而变化，根据I＝知，在电压不变时，通过各墨线的电流是变化的，故C错误；21·cn·jy·com
D、由图丙知，当温度到达t0时，电热膜的电阻会急剧增大，根据P＝知，发热功率会急剧减小，故D正确。21
cnjy
com
故选：D。
6．（2018?玉林）如图所示，舰载飞机正从“辽宁号”航母上起飞，下列说法中正确的是（ ）
A．飞机在起飞过程中，惯性将消失
B．飞机在航母甲板上加速飞行时，受平衡力作用
C．飞机飞离航母后，航母始终漂浮，航母所受浮力的大小不变
D．飞机飞行时由于机翼上方空气流速大于机翼下方空气流速，从而获得升力
【解答】解：A、物体在任何时候都有惯性，飞机在起飞过程中，惯性不可能消失，故A错误；
B、飞机在航母甲板上加速飞行时，处于非平衡状态，受非平衡力作用，故B错误。
C、航载飞机飞离航母后，航母的总重力减小，航母始终漂浮，浮力等于重力，所以浮力会减小，故C错误；
D、飞机飞行时能获得向上的压强差，是因为机翼上方空气流速大于机翼下方空气流速，上方压强小于下方，从而产生向上的升力，故D正确；
故选：D。
7．关于下列“像”的说法正确的是（ ）
A．小孔成像是光的直线传播形成的虚像
B．水里有白云的像，是光的折射形成的等大的像
C．看见水里的鱼是光的折射形成变浅的实像
D．小孔成像、平面镜成像、凸透镜成像都能成等大的像
【解答】解：A、小孔成像是光的直线传播形成的实像，故A错误；
B、水面相当于平面镜，平面镜成像是由于光的反射形成的虚像，物体和像大小相同，故B错误；
C、因为鱼儿是在水中的实际物体，是由于光线从
(?http:?/??/?www.21cnjy.com?)水中通过空气折射进入了人的眼睛，我们看到水中的鱼，其实看到的是鱼的虚像，是由光的折射形成的，故C错误；
D、小孔成像成倒立的实像，可以放大可以缩小可以等大；平面镜成像成正立等大的虚像、凸透镜成像可以成倒立等大的实像，故D正确。
故选：D。
8．（2019秋?江宁区校级月考）A、B两种
(?http:?/??/?www.21cnjy.com?)实心物体的质量与体积的关系如图甲所示，把体积相等的A、B物体挂在滑轮组下，若要使它们处于静止状态，则图乙的虚线框内悬挂B物体的个数是（不计摩擦和滑轮的自重）（ ）
(?http:?/??/?www.21cnjy.com?)
A．2
B．4
C．6
D．8
【解答】解：
由图1可知，当m＝20g时，VA＝10cm3，VB＝40cm3，
则ρA＝＝＝2g/cm3，ρB＝＝＝0.5g/cm3，
所以ρA：ρB＝2g/cm3：0.5g/cm3＝4：1；
因为A、B的体积相同，
所以由G＝mg＝ρVg可得，A、B的重力之比：
GA：GB＝ρAVg：ρBVg＝ρA：ρB＝4：1；
由图2可知，使用的滑轮组中n＝2，不计摩擦和滑轮的自重，
要使它们处于静止状态，设方框中挂N个B物体，
则有：N?GB＝2GA，
则N＝2×＝2×＝8。
故选：D。
9．（2018?金华）如图，用刻度均匀的匀质杠杆进行“杠杆平衡条件”的实验（每个钩码重为0.5牛）。下列说法正确的是（ ）
(?http:?/??/?www.21cnjy.com?)
(?http:?/??/?www.21cnjy.com?)
(?http:?/??/?www.21cnjy.com?)
(?http:?/??/?www.21cnjy.com?)
A．实验前出现如图所示情况，应将杠杆的平衡螺母向左调
B．如图，在AB处各增加一个钩码，杠杆仍然能保持平衡
C．如图，弹簧测力计从a位置转到b，为保持杠杆在水平位置平衡，其示数需变大
D．如图，用弹簧测力计在c点向上拉杠杆，为保持杠杆在水平位置平衡，其示数小于3牛
【解答】解：
A、由图可知，杠杆的右端上翘，要使杠杆在水平位置平衡，平衡螺母应向右端移动，故A错误；
B、设一个钩码重为G，一格的长度为L，
原来：3G×2L＝2G×3L，杠杆平衡；
在杠杆两侧挂钩码处各增加一个质量相等的钩码，现在：4G×2L＜3G×3L，所以杠杆不再平衡，杠杆的右端下沉，故B错误；21教育网
C、图中弹簧测力计从a位置转到b，此时拉力F的力臂变短，根据杠杆的平衡条件可知，拉力变大，即测力计的示数变大，故C正确；
D、若不计杠杆的重力，根据杠杆的平衡条件可得：F′?2L＝3G?4L，
解得测力计的示数：F′＝6G＝6×0.5N＝3N；
利用如图所示装置进行探究，
(?http:?/??/?www.21cnjy.com?)杠杆的重力不能忽略，且杠杆的重心在杆的中点（杠杆的重心没有通过支点），杠杆的重力与钩码的重力都会使杠杆向逆时针方向转动，所以弹簧测力计的示数应大于3N，故D错误。
故选：C。
10．（2019?黄冈）在工厂车间，工人先将
(?http:?/??/?www.21cnjy.com?)金属杆一端的空心吸盘（如图）按压在半成品玻璃上固定，再在A处用力，使玻璃刀在玻璃上绕转轴转动一周，圆形玻璃制品就成型了。下列分析正确的是（ ）
(?http:?/??/?www.21cnjy.com?)
A．吸盘被按压后即可固定，是由于吸盘受到大气压作用
B．玻璃刀口做得锋利是为了增大对玻璃的压力
C．玻璃刀绕转轴转动时，没有受到玻璃施加的摩擦力
D．玻璃刀绕转轴转动时，金属杆始终是一个等臂杠杆
【解答】解：
A、吸盘被按压后即可固定在玻璃上，由于大气压的作用，故A正确；
B、玻璃刀口做得锋利，是在压力一定时，通过减小受力面积来增大对玻璃的压强，故B错误；
C、玻璃刀绕转轴转动时，刀与玻璃之间有相对运动，故玻璃刀受到玻璃施加的摩擦力，故C错误；
D、玻璃刀绕转轴转动时，作用在A处
(?http:?/??/?www.21cnjy.com?)的动力F1和玻璃刀对金属杆的阻力F2不一定在同一直线上，所以动力臂与阻力臂不一定相等，则金属杆不一定始终是一个等臂杠杆，故D错误。
(?http:?/??/?www.21cnjy.com?)
故选：A。
11．（2018?徐州）在“探究动能的
(?http:?/??/?www.21cnjy.com?)大小与哪些因素有关”的实验中，用木块被小车撞击后移动的距离来反映小车动能的大小，下列研究问题的方法中与之相同的是（ ）
A．保持电阻不变，探究通过导体的电流与电压的关系
B．通过小方桌陷入沙中的深度来研究压力的作用效果
C．通过水流来初步认识电流
D．用磁感线来描述磁体的磁场
【解答】解：在“探究动能的大小与哪些因素有关”的实验中，用木块被小车撞击后移动的距离来反映小车动能的大小，采用的是转换法。
A、保持电阻不变，探究通过导体的电流与电压的关系，采用的是控制变量法，故A不符合题意；
B、通过小方桌陷入沙中的深度来研究压力的作用效果，采用的是转换法，故B符合题意；
C、电流看不到，水流能够直接感知，通过水流来初步认识电流，采用的是类比法，故C不符合题意；
D、用磁感线来描述磁体的磁场，采用的是模型法，故D不符合题意。
故选：B。
12．（2018?呼和浩特）如图所示是小刚在
(?http:?/??/?www.21cnjy.com?)中考体育测试中投掷铅球的过程示意图，铅球在b点离手，c点是铅球运动的最高点，d点是铅球运动的最低点，整个过程中，若不计空气阻力，下列说法错误的是（ ）21教育名师原创作品
(?http:?/??/?www.21cnjy.com?)
A．在a到d的过程中，铅球相对于地面是运动的
B．在b到d的过程中，铅球的机械能先增加后减少
C．在c到d的过程中，铅球的重力势能转化为动能
D．在a到b的过程中，小刚对铅球做了功
【解答】解：A、在a到d的过程中，铅球相对于地面有位置的变化，铅球是运动的，故A正确；
B、在b到d的过程中，由于不计空气阻力，所以铅球的机械能不变，故B错误；
C、在c到d的过程中，铅球的质量不变，高度减小，速度增大，故重力势能减小，动能增大，铅球的重力势能转化为动能，故C正确；
D、在a到b的过程中，运动员对铅球有一
(?http:?/??/?www.21cnjy.com?)个推力的作用且铅球在推力作用下移动了一段距离，所以在这个阶段，运动员对铅球做了功；铅球离开手，由于惯性继续运动，所以手就不做功了，故D正确；
故选：B。
13．如图是抓拍机动车闯红灯装
(?http:?/??/?www.21cnjy.com?)置的工作原理示意图。光控开关接收到红灯发出的光会自动闭合，压力开关受到机动车的压力会闭合，摄像系统在电路接通时可自动拍摄违章车辆。下列有关说法正确的是（ ）
(?http:?/??/?www.21cnjy.com?)
A．摄像系统拍摄的图象是正立缩小的虚像
B．当红灯损坏不能发光时，该装置仍能正常工作
C．若将光控开关和压力开关并联，也能起到相同的作用
D．只要光控开关和压力开关有一个不闭合，摄像系统都不会自动拍摄
【解答】解：A、摄像系统是照相机原理，成倒立缩小实像，故A错误；
B、红灯是控制电路工作的一个条件，因此红灯损坏，该装置不正常，故B错误；
C、光控开关和压力开关是相互影响的，因此这两个开关只能串联，故C错误；
D、分析题意可知，只有光控开关和压力开关都闭合时，控制电路才能接通，摄像系统才会自动拍摄，故D正确。【版权所有：21教育】
故选：D。
14．（2018?镇江）如图
(?http:?/??/?www.21cnjy.com?)1所示，水平路面由三段长度相等的粗糙区域组成。在2N水平拉力F的作用下，物块（体积忽略不计）从区域①的最左端由静止开始运动，在刚进入区域③时撤去拉力，物块最终停在区域③的最右端。图2为物块在区域①和②上运动的v﹣t图象，则（ ）
(?http:?/??/?www.21cnjy.com?)
A．区域①路面的粗糙程度比②的大
B．拉力在区域①中做功的功率比②的小
C．物块在区域①上所受的摩擦力等于2N
D．物块在区域③上运动的时间可能为1s
【解答】解：由图知：
物体在0～2s内做加速运动，在2s～3s内
(?http:?/??/?www.21cnjy.com?)做匀速运动，且物体在0～2s内图象与2s～3s内图象与坐标轴围成的面积相同，说明物体运动的路程相同。即物体在0～2s内在区域①上做加速运动，在2s～3s内在区域②上做匀速直线运动，区域①表面上受到的摩擦力小于拉力F，在区域②表面上受到的摩擦力等于拉力F。
A、因为滑动摩擦力大小只与压力大小和接触面的粗糙程度有关，所以区域①路面的粗糙程度比区域②的粗糙程度小，故A错误；
B、拉力在两个区域上运动的距离相等，做功大小相等，作用时间不同，在区域①上运动时间长，功率小。故B正确；
C、物体在区域①上受到的摩擦力小于F＝2N．故C错误；
D、物块进入区域3时的速度为2m/s，做减速运动，在区域③的平均速度一定小于2m/s，所以运动时间一定大于1秒。故D错误。
故选：B。
15．（2019?鄂州）如图所示，放在水
(?http:?/??/?www.21cnjy.com?)平桌面上的三个完全相同的容器内，装有适量的水，将A、B、C三个体积相同的正方体分别放入容器内，待正方体静止后，三个容器内水面高度相同。下列说法正确的是（ ）
(?http:?/??/?www.21cnjy.com?)
A．物体受到的浮力大小关系为FA＞FB＞FC
B．三个物体的密度大小关系为ρA＞ρB＞ρC
C．容器底部受到水的压力大小关系为F甲＞F乙＞F丙
D．容器对桌面的压强大小关系为p甲＝p乙＝p丙
【解答】解：由题知，A、B、C三个正方体的体积相同；
A、由图可知，A、B、C三个正方体排开水的体积关系为VA排＜VB排＜VC排，
根据F浮＝ρ液gV排可知，浮力的大小关系为：FA＜FB＜FC，故A错误；
B、由图可知，A和B处于漂浮，C处于悬浮，
则由浮沉条件可知：GA＝FA，GB＝FB，GC＝FC，
由于FA＜FB＜FC，所以GA＜GB＜GC；
由于正方体A、B、C的体积相同，
所以根据ρ＝＝可知，物体密度的大小关系：ρA＜ρB＜ρC，故B错误；
C、由图可知三个完全相同的容器内水的深度相同，由P＝ρgh可知液体底部压强关系是P甲＝P乙＝P丙，
三个容器的底面积相同，根据F＝PS可求容器底部受到水的压力大小关系：
F甲＝F乙＝F丙，故C错误；
D、因正方体分别处于漂浮或悬浮状态，则浮力等于自身重力，由阿基米德原理可知，物体受到的浮力等于排开液体的重力，即说明容器中正方体的重力等于正方体排开水的重力，即可以理解为，容器中正方体的重力补充了它排开的水的重力，能看出三个容器内总重力相等；由于容器相同，所以三个容器对桌面的压力关系为F甲＝F乙＝F丙，根据p＝可知，容器对桌面的压强大小关系为p甲＝p乙＝p丙，故D正确；
故选：D。
二．填空题（共6小题）
16．（2019?温州）为了解
(?http:?/??/?www.21cnjy.com?)火箭升空过程中的相关运动状况，兴趣小组制作了一模型火箭，重为8牛（不包含燃料），发射后获取模型火箭的飞行高度与时间的关系，如图所示。
（1）模型火箭燃料耗尽后仍能向上飞行一段距离，这是因为模型火箭具有 惯性 。
（2）图中标注的A、B、C三个位置中，模型火箭的重力势能最小的是 C 。
（3）模型火箭从最高点B下落到地面，重力做功的功率是 70 瓦。
(?http:?/??/?www.21cnjy.com?)
【解答】解：（1）模型火箭燃料耗尽后仍能向上飞行一段距离，这是因为模型火箭具有惯性，仍要保持原来的运动状态；
（2）模型火箭的在飞行过程中质量不变，由图可知，C位置最低，所以，模型火箭的重力势能最小的是C；
（3）由图可知，模型火箭从最高点B下落到地面的垂直距离h＝140m，t＝22s﹣6s＝16s，
则重力做功：W＝Gh＝8N×140m＝1120J，
功率：P＝＝＝70W。
故答案为：（1）惯性；（2）C；（3）70。
17．（2019?温州）雾天能见度低，骑车易发生交通事故，要减速慢行。
（1）雾天，空气中会形成大量水珠。该过程发生的物态变化是 液化
（2）小明要为自行车设计一种“雾灯”，以提示过往的行人和车辆。要求工作时灯泡能持续交替闪烁，忽
略弹性衔铁和电磁铁线圈电阻，下列电路中符合设计要求的是 D 。
(?http:?/??/?www.21cnjy.com?)
【解答】解：
（1）雾是空气中的水蒸气放热液化成的小水滴；由气态变液态，属于液化现象；
（2）A、该电路闭合开关，电磁铁有了磁性，
(?http:?/??/?www.21cnjy.com?)吸下衔铁，灯泡发光。之后电磁铁一直有电流，磁性保持，动触点无法与下面的静触点分开，灯泡会一直发光，故A不符合要求。
B、该电路闭合开关，电磁铁
(?http:?/??/?www.21cnjy.com?)有了磁性，吸下衔铁，电磁铁一直有电流，磁性保持，动触点无法与下面的静触点分开，而灯泡被局部短路，灯泡会一直不发光，故B不符合要求。
C、该电路闭合开关，电磁铁有了磁性
(?http:?/??/?www.21cnjy.com?)，吸下衔铁，衔接与上面的触电分开，灯泡不发光。之后电磁铁一直有电流，磁性保持，动触点无法与上面的静触电接触，灯泡会一直不发光，故C不符合要求。
D、该电路闭合开关，电磁铁与灯
(?http:?/??/?www.21cnjy.com?)泡中都有电流经过，灯泡发光且电磁铁产生磁性；之后电磁铁将动触点吸下，与静触点分离，电路被切断，灯熄灭且电磁铁磁性消失，弹性衔铁弹性形变恢复，动触点与静触点接触，电路通路，灯泡发光且电磁铁又具有磁性；如此反复，灯泡持续闪烁，故D符合要求。
故答案为：（1）液化；（2）D。
18．电子秤利用用了压力传感器。某
(?http:?/??/?www.21cnjy.com?)电子秤使用的压力传感器的结构如图所示。弹簧钢右端固定，其上、下表面各贴一完全相同的金属电阻丝，它的阻值对长度变化很敏感。电子秤工作时，给上、下电阻丝分别提供相等且大小恒定的电流I．若在弹簧钢自由端施加压力F，则上电阻丝拉伸，下电阻丝压缩，此时两电阻丝两端的电压变为U1、U2，传感器把两电压的差值输出，用来反映力F的大小。
（1）压力F增大时，上金属丝的电阻 变大 （选填“变大”“变小”或“不变”）。
（2）施加压力F时，两电阻丝两端电压的大小关系为U1 ＞ U2（选填“＞”“＜”或“＝”）。
(?http:?/??/?www.21cnjy.com?)
【解答】解：
（1）外力F增大时，上面金属电阻丝长度变大，电阻变大，下面金属电阻丝长度变短，电阻变小；
（2）由欧姆定律可知，电压U＝IR，电流一定时，电阻越大，导体两端的电压越大，所以施加压力F时，两电阻丝两端电压的大小关系为U1＞U2。
故答案为：（1）变大；（2）＞。
19．（2019?杭州）木块在两端开口且足够
(?http:?/??/?www.21cnjy.com?)长的竖直筒中自由释放可向下作匀速直线运动；若木块在其右侧质量为5千克的物体牵引下则可向上作匀速直线运动（绳子质量及滑轮与转轴、绳子间的摩擦均忽略不计），如图所示，问：（g取10牛/千克）
（1）当右侧物体刚落地时木块所受到的摩擦力的方向为 竖直向下 。
（2）木块的质量为 2.5 千克。
（3）若右侧物体下落20厘米时其重力做的功为 10 焦。
(?http:?/??/?www.21cnjy.com?)
【解答】解：
（1）木块在其右侧质量为5
(?http:?/??/?www.21cnjy.com?)千克的物体牵引下向上作匀速直线运动，当右侧物体刚落地时，木块由于惯性还会继续竖直向上运动，所以此时木块受到容器壁竖直向下的摩擦力作用。
（2）木块单独向下作匀速直线运动时，由二力平衡条件可得木块受到的摩擦力：f＝G木＝m木g；
木块受到右侧物体的拉力而竖直向上匀速运动时，木块受到竖直向下的重力和竖直向下的摩擦力，还有竖直向上的拉力，
木块受到的拉力：F拉＝G右＝m右g＝5kg×10N/kg＝50N，
因木块与容器侧壁间的压力不变、接触面的粗糙程度不变，
所以木块受到的摩擦力不变，仍然为f＝G木＝m木g；
因木块向上做匀速直线运动，所以，F拉＝G木+f＝2m木g，
即：50N＝2×m木×10N/kg，
解得m木＝2.5kg。
（3）右侧物体下落20厘米时其重力做的功为：W＝G右h＝50N×0.2m＝10J。
故答案为：（1）竖直向下；（2）2.5；（3）10。
20．（2019?安徽模拟）如图，AB
(?http:?/??/?www.21cnjy.com?)和CD是两根固定且平行的水平金属导轨，符号×表示垂直于纸面指向纸面里的磁场的磁感线，现将铜棒EF和GH垂直放在滑轨上，当拉动GH使其向左移动时，发现EF也向左移动，是因为GH铜棒切割磁感线产生电流，使EF成为通电导体，受到磁场力的作用而向左运动；当拉动GH使其向右移动时，EF应向 右 （填“左”或“右”）移动，理由是： 运动方向的改变，导致感应电流方向变化，导致受力方向改变 ；对EF铜棒而言，此过程中能量的转化是 电能转化为机械能 。
(?http:?/??/?www.21cnjy.com?)
【解答】解：现将铜棒EF和
(?http:?/??/?www.21cnjy.com?)GH垂直放在滑轨上，导轨放在磁场中，当拉动GH使其向左移动时，发现EF也向左移动，这是因为GH运动，在GH中产生感应电流，GH当做电源，把电流提供给EF，这时EF相当于通电导体放入磁场中，所以也会向左运动；
拉动GH使其向右移动时，EF应向右运动。这是由于感应电流的方向和导体运动的方向有关，感应电流的方向改变，导致运动方向改变。
对GH铜棒而言，此时受力运动，即利用通电导线在磁场中受力的作用的原理，该过程的能量的转化是：电能转化为机械能。
故答案为：右；运动方向的改变，导致感应电流方向变化，导致受力方向改变；电能转化为机械能；
21．（2018?萧山区模拟）中央
(?http:?/??/?www.21cnjy.com?)电视台综艺节目《是真的吗？》自开播以来收视率不断创新高，节目中许多蕴含科学原理的实验让大家津津乐道。如图所示选取了2个精彩实验，请你结合所学的科学知识进行解释。
(?http:?/??/?www.21cnjy.com?)
（1）《小球不会被流水冲走？》如图所示，将
(?http:?/??/?www.21cnjy.com?)漏斗保持竖直状态，将兵乓球放在漏斗口，在漏斗的末端有塑料管接上流水。发现流水不断从兵乓球和漏斗的缝隙中流下而兵乓球却没有掉下，请解释原因。 漏斗口水流速度大压强小，兵乓球被下方的大气压给托住了
（2）实验二：《用三根火柴就能把
(?http:?/??/?www.21cnjy.com?)瓶装水吊在桌边？》如图所示，如果仅将挂在火柴上的细线向右移动，那么细线所吊的瓶装水数量会发生怎样的变化？请结合杠杆平衡条件进行解释。 减少；由杠杆平衡条件F1
L1＝F2
L2可知，其它条件均不变的情况下，移动细线的悬挂点使得力臂增大，则所承受的力将减小。那么细线细线所吊的瓶装水数量也将减少
【解答】解：（1）流水不断从兵乓球和漏斗的缝隙中流下时，漏斗口水流速度大压强小，兵乓球被下方的大气压给托住了，所以乒乓球不会掉下来。
（2）减少；
由杠杆平衡条件F1
L1＝F2
L2可知
(?http:?/??/?www.21cnjy.com?)，其它条件均不变的情况下，移动细线的悬挂点使得力臂增大，则所承受的力将减小。那么细线细线所吊的瓶装水数量也将减少。
故答案为：
（1）漏斗口水流速度大压强小，兵乓球被下方的大气压给托住了；
（2）减少；由杠杆平衡条件F1
L
(?http:?/??/?www.21cnjy.com?)1＝F2
L2可知，其它条件均不变的情况下，移动细线的悬挂点使得力臂增大，则所承受的力将减小。那么细线细线所吊的瓶装水数量也将减少。
三．实验探究题（共2小题）
22．在学习影响滑动摩擦力大小的因素后，小柯还是认为：重力越大，滑动摩擦力越大。于是张老师用如图装置与他一起实验。
步骤一：将铁块放在木板上，往沙桶中加入一定量细沙，使压力传感器的示数为5.00牛，水平向左拉动木板，读出拉力传感器的示数并记录。
步骤二：换用质量不同、粗糙程度和底面积都相同的铁块，重复步骤一，记录结果如表。
实验次数
质量不同的铁块
压力传感器示数（牛）
拉力传感器示数（牛）
1
小
5.00
2.10
2
中
5.00
2.11
3
大
5.00
2.11
请回答下列问题：
（1）第1次实验中铁块受到的摩擦力为 2.10 牛。
（2）通过实验得出的结论是在压力和接触面粗糙程度相同时，滑动摩擦力大小相同，与重力无关。
（3）小柯认为：该实验中压力传感器
(?http:?/??/?www.21cnjy.com?)的上表面要尽量光滑，否则会使拉力传感器的读数偏大，你认为他的说法是否合理，为什么？小柯的说法不合理；铁块与压力传感器不接触，拉力传感器示数始终等于木块对铁块的摩擦力，而与压力传感器和木板之间的摩擦无关。
(?http:?/??/?www.21cnjy.com?)
【解答】解：
（1）实验中，水平向左拉动木板时，铁块在水平
(?http:?/??/?www.21cnjy.com?)方向受到向右的摩擦力和拉力传感器向左的拉力处于静止状态，根据二力平衡的知识可知，水平方向受到的摩擦力和拉力大小相同，因此第1次实验中铁块受到的摩擦力为2.10N；
（2）三次实验中，木板受到的压力和
(?http:?/??/?www.21cnjy.com?)接触面的粗糙程度相同，摩擦力大小相同，可得出结论：在压力和接触面粗糙程度相同时，滑动摩擦力大小相同，与重力无关；
（3）实验中测量的摩擦力是铁块与木板之间的摩擦力，铁块与压力传感器不接触，压力传感器与木板之间的摩擦力对实验无影响，所以小柯的说法不合理。
故答案为：（1）2.10；
（2）在压力和接触面粗糙程度相同时，滑动摩擦力大小相同，与重力无关；
（3）小柯的说法不合理；铁块与压力传感器不接触，拉力传感器示数始终等于木块对铁块的摩擦力，而与压力传感器和木板之间的摩擦无关。
23．（2019?定兴县一模）某实验
(?http:?/??/?www.21cnjy.com?)小组的同学在进行“测量小灯泡的额定功率”的实验中，现有器材：电源（电压恒为6V）、开关、电压表、电流表各一个，导线若干，额定电压为3.8V的待测小灯泡（电阻约为12Ω），滑动变阻器两个（A：“5Ω2A“；B：“20Ω0.5A”）。
(?http:?/??/?www.21cnjy.com?)
（1）该实验的实验原理是 P＝UI ；实验中，应选用的滑动变阻器是 B （选填“A”或“B”）。
（2）如图甲所示是小田同学连
(?http:?/??/?www.21cnjy.com?)接的实物电路图，图中只有一根导线连接错误，请你在图中用“×”标出这根错接的导线，只改接一根导线使电路成为正确的电路（不能与其他导线交叉）。
（3）小田确认电路连接无
(?http:?/??/?www.21cnjy.com?)误后闭合开关，无论怎样移动滑动变阻器的滑片，小灯泡始终不发光且电压表的示数都接近电源电压，则电路的故障是 小灯泡断路 。
（4）排除故障后，移动滑动变阻器的滑片，并绘制出了小灯泡的电流随电压变化的图象如图乙所示，则该小灯泡的额定功率为 1.14 W。【出处：21教育名师】
（5）该组的另一同学接着实验时，发现电压
(?http:?/??/?www.21cnjy.com?)表0～15V量程已经损坏，0～3V量程还可以正常使用，在不添加器材的情况下，为了测出该小灯泡的额定功率，请你在丙图中的虚线框内画出正确的电路图。
（6）由图乙推知：小灯泡的实际电压是
(?http:?/??/?www.21cnjy.com?)额定电压一半时的电功率为P1，小灯泡的实际电流是额定电流一半时的电功率为P2，则P1 大于 P2（选填“大于”、“小于或“等于”）。
【解答】解：（1）该实验的实验原理是P＝UI；
待测小灯泡额定电压为3.8V，电阻约为12Ω，由欧姆定律，灯的额定电流约为：I＝＝≈0.32A，根据串联电路电压的规律和欧姆定律，当灯正常发光时，变阻器连入电路中的电阻：R滑＝＝≈6.88Ω＞5Ω，故应选用的滑动变阻器是B；
（2）原电路中，电压表串联在电路中、电流表与变阻器串联是错误的，电流表应与变阻器串联，电压表与灯泡并联，改正后如图所示：
(?http:?/??/?www.21cnjy.com?)
（3）经分析，无论怎样移动滑动变阻器的滑片，小灯泡始终不发光且电压表的示数都接近电源电压，则电路的故障是与灯泡并联的电路断路了；
（4）根据制出了小灯泡的电流
(?http:?/??/?www.21cnjy.com?)随电压变化的图象知，灯的额定电压下的电流为0.3A，则该小灯泡的额定功率为：P＝ULIL＝3.8V×0.3A＝1.14W；
（5）根据串联电路的规律，当变阻器的电压为：
(?http:?/??/?www.21cnjy.com?)6V﹣3.8V＝2.2V时，灯正常发光，故可将电压表使用小量程与变阻器并联，移动变阻器的滑片，当电压表示数为2.2V时，记下电流表的示数。如图所示：
(?http:?/??/?www.21cnjy.com?)
（6）由图丙知，小灯泡的实际电压是额定电压一半（1.9V）时的电流约为0.21A，电功率为：
P1＝1.9V×0.22A≈0.42W；
小灯泡的实际电流是额定电流一半时（0.15A）对应的电压约为1V，灯的实际电功率为：
P2＝1V×0.15A＝0.15W，则P1大于P2。
故答案为：（1）P＝UI；B；（2）见解析过程；（3）小灯泡断路；（4）1.14；（5）见解析过程；（6）大于。
四．计算题（共2小题）
24．从2016年开始，省会兰州和部分地区
(?http:?/??/?www.21cnjy.com?)的大街小巷出现了一批体积小、节能环保的知豆纯电动车，如图所示正在充电的知豆。知豆空车时整车质量为670千克，额定功率为9kW．则该车行驶过程中受到的阻力是车重的0.05倍（g＝10N/kg），请问：
（1）该车静止在水平地面上，轮胎与地面的接触总面积为0.04m2，则空车时该车对地面的压强多大？
（2）若该车载人后总质量为800kg，该车以额定输出功率在平直公路上匀速行驶时速度多大？
（3）小丽家距学校大约7200m
(?http:?/??/?www.21cnjy.com?)，小丽爸爸开知豆送小丽去学校路上用时10min，兰州市城市道路限速40km/h，请计算说明小丽爸爸是否驾车超速？
(?http:?/??/?www.21cnjy.com?)
【解答】解：（1）知豆（空车）受到的重力：
G＝mg＝670kg×10N/kg＝6700N；
该车（空车）静止在水平地面上时对地面的压力：
F＝G＝6700N，
对地面的压强：
p＝＝＝1.675×105Pa。
（2）匀速行驶时的牵引力：
F＝f＝0.05G总＝0.05m总g＝0.05×800kg×10N/kg＝400N，
由P＝＝＝Fv得该车以额定输出功率在平直公路上匀速行驶时速度：
v＝＝＝22.5m/s；
（3）汽车的速度：
＝＝＝43.2km/h＞40km/h，
小丽爸爸驾车超速。
答：（1）该车静止在水平地面上，空车时该车对地面的压强为1.675×105Pa。
（2）该车以额定输出功率在平直公路上匀速行驶时速度为22.5m/s；
（3）计算可知，小丽爸爸驾车超速。
25．（2019?衡阳）如
(?http:?/??/?www.21cnjy.com?)图甲所示的装置，电源电压U＝10V保持不变，R2＝12Ω，导电性能良好的金属弹簧和金属指针P的电阻和重力均不计，金属块A的重力G1＝10N．R1是一根水平放置的料细均匀、总长L＝1m的金属棒，其电阻随长度均匀变化，总电阻为8Ω，两端都被固定在绝缘支架上，它对指针P无压力，且接触良好。绝缘板B重G2＝20N，当它从金属块A和地面间被抽出时，它的上下表面分别与A和地面之间产生的摩擦力为f1和f2，且均为接触面间压力的0.2倍。当P置于金属棒左端a点时弹簧恰好处于原长。
（1）当P置于金属棒的左端a点时，电流表的示数I1为多少？
（2）用水平拉力F将B从A与地面之间匀速抽出，当金属块保持静止时求弹簧拉力F1、和水平拉力F的大小。
（3）用水平向右的拉力拉动金属块A，使指针P逐渐从最左端a点向右移动，直至运动到b点，试求出电流表的示数I和指针P移动的距离x之间的关系式，并完成﹣x的图象。
(?http:?/??/?www.21cnjy.com?)
【解答】解：由电路图可知，R1与R2串联，电流表测电路中的电流。
（1）当P置于金属棒的左端a点时，接入电路中的电阻最大，
因串联电路中总电阻等于各分电阻之和，
所以，电路中电流表的示数：
I1＝＝＝0.5A；
（2）用水平拉力F将B从A与地面之间匀速抽出，当金属块保持静止时，
金属块A下表面受到水平向右的摩擦力：
f1＝0.2G1＝0.2×10N＝2N，
因金属块静止处于平衡状态，受到水平向左弹簧拉力和水平向右的摩擦力是一对平衡力，
所以，弹簧拉力F1＝f1＝2N；
因金属块A下表面受到水平向右的摩擦力和A对B水平向左的摩擦力是一对相互作用力，
所以，A对B水平向左的摩擦力f1′＝f1＝2N，
绝缘板B受到地面水平向左的摩擦力：
f2＝0.2（G1+G2）＝0.2×（10N+20N）＝6N，
对B受力分析可知，受到水平向左A对B的摩擦力和地面的摩擦力、水平向右的拉力作用处于平衡状态，
所以，由物体平衡时合力为零可得：
F＝f1′+f2＝2N+6N＝8N；
（3）因R1是一根水平放置的料细均匀、总长L＝1m的金属棒，其电阻随长度均匀变化，总电阻为8Ω，
所以，指针P移动的距离为x时，R1接入电路中的电阻：
R1′＝R1＝×8Ω＝8Ω﹣8xΩ/m，
此时电路中的电流：
I＝＝＝，
当x＝0时，I＝＝0.5A，＝2A﹣1，
当x＝0.2m时，I＝＝，＝1.84A﹣1，
当x＝0.4m时，I＝＝，＝1.68A﹣1，
当x＝0.6m时，I＝＝，＝1.52A﹣1，
当x＝0.8m时，I＝＝，＝1.36A﹣1，
当x＝1m时，I＝＝，＝1.2A﹣1，
利用描点法作图，﹣x的图象如下所示：
(?http:?/??/?www.21cnjy.com?)
答：（1）当P置于金属棒的左端a点时，电流表的示数I1为0.5A；
（2）弹簧拉力F1大小为2N，水平拉力F的大小为8N；
（3）电流表的示数I和指针P移动的距离x之间的关系式为I＝，其﹣x的图象如上图所示。
21世纪教育网
www.21cnjy.com
精品试卷·第
2
页
（共
2
页）
HYPERLINK
"http://21世纪教育网(www.21cnjy.com)
"
21世纪教育网(www.21cnjy.com)
第二篇《物质科学（物理)》综合测试卷
1．下列词语与其物理知识相符的是（ ）
A．镜花水月﹣光的直线传播
B．杯弓蛇影﹣光的折射
C．鱼翔浅底﹣光的反射
D．凿壁偷光﹣光的直线传播
2．物理研究中常用图象来表示两个量（x，y）的关系，以使研究的问题变得直观明了。下列两个物理量之间的关系符合如图所示的是（ ）21cnjy.com
A．物质的密度与质量的关系
B．物体受到的重力与质量的关系
C．匀速直线运动物体的速度与时间的关系
D．定值电阻的阻值与其两端电压的关系
3．（2018?天津）将玻璃瓶、两
(?http:?/??/?www.21cnjy.com?)端开口的细玻璃管和橡皮塞组成如图所示的装置。装置内加入适量的液体，可完成如下四个实验：在这些实验的设计中，把微小变化放大以利于观察的是（ ）www.21-cn-jy.com
①验证力使物体发生形变；②观察大气压随高度的变化
③观察液体的热胀冷缩：④模拟潜水艇的浮沉。
A．①②③
B．②③④
C．①③④
D．①②④
4．（2018春?金东区期末）研究物体运动时
(?http:?/??/?www.21cnjy.com?)常利用“频闪摄影”的方法，即在暗室中采用闪光灯每隔相等的时间闪亮一次，底片就记录下此时物体运动的位置。下图是两个质量相同的小球甲、乙竖直下落时的频闪照片（每隔0.02s闪亮一次），据此记录，两球均从a下落到b处时，下列说法正确的是（ ）21·世纪
教育网
A．甲球匀速运动，受到阻力大
B．乙球用时短，受到重力大
C．甲球用时较长，为0.12s
D．两球频闪时间相同，均匀速运动
5．（2019?衢州）如图甲是一种电热膜，它
(?http:?/??/?www.21cnjy.com?)不易氧化，工作时能自动控温。其构造是在绝缘薄膜表面，将多条薄的导电墨线两端与金属导线相连，如图乙。导电墨线电阻随温度变化图象如图丙。有关电热膜说法正确的是（ ）
(?http:?/??/?www.21cnjy.com?)
A．导电墨线间以串联的方式连接
B．不易氧化属于电热膜的物理性质
C．工作时通过导电墨线的电流始终不变
D．温度到达t0时，发热功率会急剧减小
6．（2018?玉林）如图所示，舰载飞机正从“辽宁号”航母上起飞，下列说法中正确的是（ ）
A．飞机在起飞过程中，惯性将消失
B．飞机在航母甲板上加速飞行时，受平衡力作用
C．飞机飞离航母后，航母始终漂浮，航母所受浮力的大小不变
D．飞机飞行时由于机翼上方空气流速大于机翼下方空气流速，从而获得升力
7．关于下列“像”的说法正确的是（ ）
A．小孔成像是光的直线传播形成的虚像
B．水里有白云的像，是光的折射形成的等大的像
C．看见水里的鱼是光的折射形成变浅的实像
D．小孔成像、平面镜成像、凸透镜成像都能成等大的像
8．（2019秋?江宁区校级月考）A、B
(?http:?/??/?www.21cnjy.com?)两种实心物体的质量与体积的关系如图甲所示，把体积相等的A、B物体挂在滑轮组下，若要使它们处于静止状态，则图乙的虚线框内悬挂B物体的个数是（不计摩擦和滑轮的自重）（ ）
(?http:?/??/?www.21cnjy.com?)
A．2
B．4
C．6
D．8
（2018?金华）如图，用刻度均匀的匀质杠杆进行“杠杆平衡条件”的实验（每个钩码重为0.5牛）。下列说法正确的是（ ）
(?http:?/??/?www.21cnjy.com?)
(?http:?/??/?www.21cnjy.com?)
(?http:?/??/?www.21cnjy.com?)
(?http:?/??/?www.21cnjy.com?)
A．实验前出现如图所示情况，应将杠杆的平衡螺母向左调
B．如图，在AB处各增加一个钩码，杠杆仍然能保持平衡
C．如图，弹簧测力计从a位置转到b，为保持杠杆在水平位置平衡，其示数需变大
D．如图，用弹簧测力计在c点向上拉杠杆，为保持杠杆在水平位置平衡，其示数小于3牛
10．（2019?黄冈）在工厂车间，工人先将
(?http:?/??/?www.21cnjy.com?)金属杆一端的空心吸盘（如图）按压在半成品玻璃上固定，再在A处用力，使玻璃刀在玻璃上绕转轴转动一周，圆形玻璃制品就成型了。下列分析正确的是（ ）
A．吸盘被按压后即可固定，是由于吸盘受到大气压作用
B．玻璃刀口做得锋利是为了增大对玻璃的压力
C．玻璃刀绕转轴转动时，没有受到玻璃施加的摩擦力
D．玻璃刀绕转轴转动时，金属杆始终是一个等臂杠杆
11．（2018?徐州）在“探究动能的大小
(?http:?/??/?www.21cnjy.com?)与哪些因素有关”的实验中，用木块被小车撞击后移动的距离来反映小车动能的大小，下列研究问题的方法中与之相同的是（ ）
A．保持电阻不变，探究通过导体的电流与电压的关系
B．通过小方桌陷入沙中的深度来研究压力的作用效果
C．通过水流来初步认识电流
D．用磁感线来描述磁体的磁场
12．（2018?呼和浩特
(?http:?/??/?www.21cnjy.com?)）如图所示是小刚在中考体育测试中投掷铅球的过程示意图，铅球在b点离手，c点是铅球运动的最高点，d点是铅球运动的最低点，整个过程中，若不计空气阻力，下列说法错误的是（ ）
(?http:?/??/?www.21cnjy.com?)
A．在a到d的过程中，铅球相对于地面是运动的
B．在b到d的过程中，铅球的机械能先增加后减少
C．在c到d的过程中，铅球的重力势能转化为动能
D．在a到b的过程中，小刚对铅球做了功
13．如图是抓拍机动车闯红灯装置的工作原理示
(?http:?/??/?www.21cnjy.com?)意图。光控开关接收到红灯发出的光会自动闭合，压力开关受到机动车的压力会闭合，摄像系统在电路接通时可自动拍摄违章车辆。下列有关说法正确的是（ ）
(?http:?/??/?www.21cnjy.com?)
A．摄像系统拍摄的图象是正立缩小的虚像
B．当红灯损坏不能发光时，该装置仍能正常工作
C．若将光控开关和压力开关并联，也能起到相同的作用
D．只要光控开关和压力开关有一个不闭合，摄像系统都不会自动拍摄
14．（2018?镇江）如图1所示，
(?http:?/??/?www.21cnjy.com?)水平路面由三段长度相等的粗糙区域组成。在2N水平拉力F的作用下，物块（体积忽略不计）从区域①的最左端由静止开始运动，在刚进入区域③时撤去拉力，物块最终停在区域③的最右端。图2为物块在区域①和②上运动的v﹣t图象，则（ ）
(?http:?/??/?www.21cnjy.com?)
A．区域①路面的粗糙程度比②的大
B．拉力在区域①中做功的功率比②的小
C．物块在区域①上所受的摩擦力等于2N
D．物块在区域③上运动的时间可能为1s
15．（2019?鄂州）如图所示，放在水平桌
(?http:?/??/?www.21cnjy.com?)面上的三个完全相同的容器内，装有适量的水，将A、B、C三个体积相同的正方体分别放入容器内，待正方体静止后，三个容器内水面高度相同。下列说法正确的是（ ）
(?http:?/??/?www.21cnjy.com?)
A．物体受到的浮力大小关系为FA＞FB＞FC
B．三个物体的密度大小关系为ρA＞ρB＞ρC
C．容器底部受到水的压力大小关系为F甲＞F乙＞F丙
D．容器对桌面的压强大小关系为p甲＝p乙＝p丙
二．填空题（共6小题）
16．（2019?温州）为了解火箭升空过程中
(?http:?/??/?www.21cnjy.com?)的相关运动状况，兴趣小组制作了一模型火箭，重为8牛（不包含燃料），发射后获取模型火箭的飞行高度与时间的关系，如图所示。
（1）模型火箭燃料耗尽后仍能向上飞行一段距离，这是因为模型火箭具有
。
（2）图中标注的A、B、C三个位置中，模型火箭的重力势能最小的是
。
（3）模型火箭从最高点B下落到地面，重力做功的功率是
瓦。
(?http:?/??/?www.21cnjy.com?)
17．（2019?温州）雾天能见度低，骑车易发生交通事故，要减速慢行。
（1）雾天，空气中会形成大量水珠。该过程发生的物态变化是
（2）小明要为自行车设计一种“雾灯”，以提示过往的行人和车辆。要求工作时灯泡能持续交替闪烁，忽
略弹性衔铁和电磁铁线圈电阻，下列电路中符合设计要求的是
。
(?http:?/??/?www.21cnjy.com?)
18．电子秤利用用了压力传感器。某电子秤使
(?http:?/??/?www.21cnjy.com?)用的压力传感器的结构如图所示。弹簧钢右端固定，其上、下表面各贴一完全相同的金属电阻丝，它的阻值对长度变化很敏感。电子秤工作时，给上、下电阻丝分别提供相等且大小恒定的电流I．若在弹簧钢自由端施加压力F，则上电阻丝拉伸，下电阻丝压缩，此时两电阻丝两端的电压变为U1、U2，传感器把两电压的差值输出，用来反映力F的大小。www-2-1-cnjy-com
（1）压力F增大时，上金属丝的电阻
（选填“变大”“变小”或“不变”）。
（2）施加压力F时，两电阻丝两端电压的大小关系为U1
U2（选填“＞”“＜”或“＝”）。
19．（2019?杭州）木块在两
(?http:?/??/?www.21cnjy.com?)端开口且足够长的竖直筒中自由释放可向下作匀速直线运动；若木块在其右侧质量为5千克的物体牵引下则可向上作匀速直线运动（绳子质量及滑轮与转轴、绳子间的摩擦均忽略不计），如图所示，问：（g取10牛/千克）
（1）当右侧物体刚落地时木块所受到的摩擦力的方向为
。
（2）木块的质量为
千克。
（3）若右侧物体下落20厘米时其重力做的功为
焦。
20．（2019?安徽模拟）如图
(?http:?/??/?www.21cnjy.com?)，AB和CD是两根固定且平行的水平金属导轨，符号×表示垂直于纸面指向纸面里的磁场的磁感线，现将铜棒EF和GH垂直放在滑轨上，当拉动GH使其向左移动时，发现EF也向左移动，是因为GH铜棒切割磁感线产生电流，使EF成为通电导体，受到磁场力的作用而向左运动；当拉动GH使其向右移动时，EF应向
（填“左”或“右”）移动，理由是：
；对EF铜棒而言，此过程中能量的转化是
。
21．（2018?萧山区模拟）中央
(?http:?/??/?www.21cnjy.com?)电视台综艺节目《是真的吗？》自开播以来收视率不断创新高，节目中许多蕴含科学原理的实验让大家津津乐道。如图所示选取了2个精彩实验，请你结合所学的科学知识进行解释。
(?http:?/??/?www.21cnjy.com?)
（1）《小球不会被流水冲走？》如图所示，
(?http:?/??/?www.21cnjy.com?)将漏斗保持竖直状态，将兵乓球放在漏斗口，在漏斗的末端有塑料管接上流水。发现流水不断从兵乓球和漏斗的缝隙中流下而兵乓球却没有掉下，请解释原因。
（2）实验二：《用三根火柴就
(?http:?/??/?www.21cnjy.com?)能把瓶装水吊在桌边？》如图所示，如果仅将挂在火柴上的细线向右移动，那么细线所吊的瓶装水数量会发生怎样的变化？请结合杠杆平衡条件进行解释。
三．实验探究题（共2小题）
22．在学习影响滑动摩擦力大小的因素后，小柯还是认为：重力越大，滑动摩擦力越大。于是张老师用如图装置与他一起实验。
步骤一：将铁块放在木板上，往沙桶中加入一定量细沙，使压力传感器的示数为5.00牛，水平向左拉动木板，读出拉力传感器的示数并记录。
步骤二：换用质量不同、粗糙程度和底面积都相同的铁块，重复步骤一，记录结果如表。
实验次数
质量不同的铁块
压力传感器示数（牛）
拉力传感器示数（牛）
1
小
5.00
2.10
2
中
5.00
2.11
3
大
5.00
2.11
请回答下列问题：
（1）第1次实验中铁块受到的摩擦力为
牛。
（2）通过实验得出的结论是
。
（3）小柯认为：该实验中压力传感器的上表面要尽量光滑，否则会使拉力传感器的读数偏大，你认为他的说法是否合理，为什么？
【来源：21cnj
y.co
m】
(?http:?/??/?www.21cnjy.com?)
23．（2019?定兴县一模）某实验小组
(?http:?/??/?www.21cnjy.com?)的同学在进行“测量小灯泡的额定功率”的实验中，现有器材：电源（电压恒为6V）、开关、电压表、电流表各一个，导线若干，额定电压为3.8V的待测小灯泡（电阻约为12Ω），滑动变阻器两个（A：“5Ω2A“；B：“20Ω0.5A”）。
(?http:?/??/?www.21cnjy.com?)
（1）该实验的实验原理是
；实验中，应选用的滑动变阻器是
（选填“A”或“B”）。
（2）如图甲所示是小田同学连接的实物电路
(?http:?/??/?www.21cnjy.com?)图，图中只有一根导线连接错误，请你在图中用“×”标出这根错接的导线，只改接一根导线使电路成为正确的电路（不能与其他导线交叉）。
（3）小田确认电路连接无误后闭合开关
(?http:?/??/?www.21cnjy.com?)，无论怎样移动滑动变阻器的滑片，小灯泡始终不发光且电压表的示数都接近电源电压，则电路的故障是
。
（4）排除故障后，移动滑动变阻器的滑片，并绘制出了小灯泡的电流随电压变化的图象如图乙所示，则该小灯泡的额定功率为
W。
（5）该组的另一同学接着实验时，发现电压表
(?http:?/??/?www.21cnjy.com?)0～15V量程已经损坏，0～3V量程还可以正常使用，在不添加器材的情况下，为了测出该小灯泡的额定功率，请你在丙图中的虚线框内画出正确的电路图。
（6）由图乙推知：小灯泡的实际电压是额定电
(?http:?/??/?www.21cnjy.com?)压一半时的电功率为P1，小灯泡的实际电流是额定电流一半时的电功率为P2，则P1
P2（选填“大于”、“小于或“等于”）。
四．计算题（共2小题）
24．从2016年开始，省会兰州和部分地
(?http:?/??/?www.21cnjy.com?)区的大街小巷出现了一批体积小、节能环保的知豆纯电动车，如图所示正在充电的知豆。知豆空车时整车质量为670千克，额定功率为9kW．则该车行驶过程中受到的阻力是车重的0.05倍（g＝10N/kg），请问：
（1）该车静止在水平地面上，轮胎与地面的接触总面积为0.04m2，则空车时该车对地面的压强多大？
（2）若该车载人后总质量为800kg，该车以额定输出功率在平直公路上匀速行驶时速度多大？
（3）小丽家距学校大约7200
(?http:?/??/?www.21cnjy.com?)m，小丽爸爸开知豆送小丽去学校路上用时10min，兰州市城市道路限速40km/h，请计算说明小丽爸爸是否驾车超速？21世纪教育网版权所有
25．（2019?衡阳）如图甲所示
(?http:?/??/?www.21cnjy.com?)的装置，电源电压U＝10V保持不变，R2＝12Ω，导电性能良好的金属弹簧和金属指针P的电阻和重力均不计，金属块A的重力G1＝10N．R1是一根水平放置的料细均匀、总长L＝1m的金属棒，其电阻随长度均匀变化，总电阻为8Ω，两端都被固定在绝缘支架上，它对指针P无压力，且接触良好。绝缘板B重G2＝20N，当它从金属块A和地面间被抽出时，它的上下表面分别与A和地面之间产生的摩擦力为f1和f2，且均为接触面间压力的0.2倍。当P置于金属棒左端a点时弹簧恰好处于原长。
（1）当P置于金属棒的左端a点时，电流表的示数I1为多少？
（2）用水平拉力F将B从A与地面之间匀速抽出，当金属块保持静止时求弹簧拉力F1、和水平拉力F的大小。2·1·c·n·j·y
（3）用水平向右的拉力拉动金属块A，使指针P逐渐从最左端a点向右移动，直至运动到b点，试求出电流表的示数I和指针P移动的距离x之间的关系式，并完成﹣x的图象。2-1-c-n-j-y
(?http:?/??/?www.21cnjy.com?)
第二篇《物质科学（物理)》综合测试卷
一．选择题（共15小题）
1．下列词语与其物理知识相符的是（ ）
A．镜花水月﹣光的直线传播
B．杯弓蛇影﹣光的折射
C．鱼翔浅底﹣光的反射
D．凿壁偷光﹣光的直线传播
【解答】解：A、镜花水月，属于平面镜成像，是由于光的反射形成的，故A错误。
B、杯弓蛇影是弓在液面形成的倒影，是光的反射形成的，故B错误；
C、从水中池底反射的光从水中斜射入空气
(?http:?/??/?www.21cnjy.com?)中时，发生折射，折射光线远离法线，当人逆着折射光线的方向看时，看到的是池底的虚像，比实际位置偏高，所以感觉鱼翔浅底，故C错误；21
cnjy
com
D、凿壁偷光，利用了光的直线传播，故D正确。
故选：D。
2．物理研究中常用图象来表示两个量（x，y）的关系，以使研究的问题变得直观明了。下列两个物理量之间的关系符合如图所示的是（ ）
(?http:?/??/?www.21cnjy.com?)
A．物质的密度与质量的关系
B．物体受到的重力与质量的关系
C．匀速直线运动物体的速度与时间的关系
D．定值电阻的阻值与其两端电压的关系
【解答】解：观察图象发现这是一个正比例函数关系图线，图象中两个量（x，y）之间是成正比的。
A、密度是物质本身的一种特性，与质量和体积等其他因素无关，只决定于物质本身，故A不符合题意；
B、根据公式G＝mg可知，物体受到的重力与质量成正比关系，故B符合题意；
C、做匀速直线运动的物体速度大小不变，与运动的时间无关，故C不符合题意；
D、导体电体本身的一种性质，定值电阻的阻值不变，与加在导体两端的电压无关，故D不符合题意。
故选：B。
3．（2018?天津）将玻璃瓶、两端开口的细
(?http:?/??/?www.21cnjy.com?)玻璃管和橡皮塞组成如图所示的装置。装置内加入适量的液体，可完成如下四个实验：在这些实验的设计中，把微小变化放大以利于观察的是（ ）
①验证力使物体发生形变；②观察大气压随高度的变化
③观察液体的热胀冷缩：④模拟潜水艇的浮沉。
A．①②③
B．②③④
C．①③④
D．①②④
【解答】解：①用力挤压瓶子，瓶子可以发生形变，利用该装置可以验证：力可以使固体发生微小形变；
②当大气压变化时，细管中液柱的高度会发生变化，利用该装置可以验证大气压随高度的变化；
③物体具有热胀冷缩的性质，当液体温度变化时体积会发生变化，利用该装置可以观察液体的热胀冷缩；
④将瓶子放在水中，通过玻璃管向瓶内
(?http:?/??/?www.21cnjy.com?)吹气，可以看到瓶子上浮；通过玻璃管向外抽气，可以看到瓶子下沉。通过此实验可以直接模拟潜水艇的沉浮，不需要把微小变化放大。
故选：A。
4．（2018春?金东区期末）
(?http:?/??/?www.21cnjy.com?)研究物体运动时常利用“频闪摄影”的方法，即在暗室中采用闪光灯每隔相等的时间闪亮一次，底片就记录下此时物体运动的位置。下图是两个质量相同的小球甲、乙竖直下落时的频闪照片（每隔0.02s闪亮一次），据此记录，两球均从a下落到b处时，下列说法正确的是（ ）
(?http:?/??/?www.21cnjy.com?)
A．甲球匀速运动，受到阻力大
B．乙球用时短，受到重力大
C．甲球用时较长，为0.12s
D．两球频闪时间相同，均匀速运动
【解答】解：A、甲球在相等时
(?http:?/??/?www.21cnjy.com?)间内通过的路程相同，并且甲做直线运动，所以甲球做匀速直线运动；乙球在相等的时间内通过的路程不断变大，故乙球做加速直线运动，所以
甲球做匀速直线运动，受到阻力等于重力；乙球做
(?http:?/??/?www.21cnjy.com?)加速直线运动，重力大于阻力，又因为甲乙质量相等，则重力相等，故甲球受到的阻力大于乙球受到的阻力。故A正确；
BC、由图可知，甲球用时0.02s×5＝0
(?http:?/??/?www.21cnjy.com?).1s，乙球所用时间为0.02s×3＝0.06s，故甲球用时较长，乙球用时短；甲乙质量相等，则重力相等，故BC错误；
D、由ABC分析可知，两球频闪时间不相同，甲球做匀速直线运动，乙球做加速直线运动。故D错误。
故选：A。
（2019?衢州）如图甲是一种
(?http:?/??/?www.21cnjy.com?)电热膜，它不易氧化，工作时能自动控温。其构造是在绝缘薄膜表面，将多条薄的导电墨线两端与金属导线相连，如图乙。导电墨线电阻随温度变化图象如图丙。有关电热膜说法正确的是（ ）【来源：21·世纪·教育·网】
(?http:?/??/?www.21cnjy.com?)
A．导电墨线间以串联的方式连接
B．不易氧化属于电热膜的物理性质
C．工作时通过导电墨线的电流始终不变
D．温度到达t0时，发热功率会急剧减小
【解答】解：
A、由图乙可知，各条导电墨线是并列连接的，故各导电墨线是并联的，故A错误。
B、不易氧化属于电热膜的化学性质，故B错误；
C、由图丙可知，导电墨线的电阻随温度的变化而变化，根据I＝知，在电压不变时，通过各墨线的电流是变化的，故C错误；21·cn·jy·com
D、由图丙知，当温度到达t0时，电热膜的电阻会急剧增大，根据P＝知，发热功率会急剧减小，故D正确。21
cnjy
com
故选：D。
6．（2018?玉林）如图所示，舰载飞机正从“辽宁号”航母上起飞，下列说法中正确的是（ ）
A．飞机在起飞过程中，惯性将消失
B．飞机在航母甲板上加速飞行时，受平衡力作用
C．飞机飞离航母后，航母始终漂浮，航母所受浮力的大小不变
D．飞机飞行时由于机翼上方空气流速大于机翼下方空气流速，从而获得升力
【解答】解：A、物体在任何时候都有惯性，飞机在起飞过程中，惯性不可能消失，故A错误；
B、飞机在航母甲板上加速飞行时，处于非平衡状态，受非平衡力作用，故B错误。
C、航载飞机飞离航母后，航母的总重力减小，航母始终漂浮，浮力等于重力，所以浮力会减小，故C错误；
D、飞机飞行时能获得向上的压强差，是因为机翼上方空气流速大于机翼下方空气流速，上方压强小于下方，从而产生向上的升力，故D正确；
故选：D。
7．关于下列“像”的说法正确的是（ ）
A．小孔成像是光的直线传播形成的虚像
B．水里有白云的像，是光的折射形成的等大的像
C．看见水里的鱼是光的折射形成变浅的实像
D．小孔成像、平面镜成像、凸透镜成像都能成等大的像
【解答】解：A、小孔成像是光的直线传播形成的实像，故A错误；
B、水面相当于平面镜，平面镜成像是由于光的反射形成的虚像，物体和像大小相同，故B错误；
C、因为鱼儿是在水中的实际物体，是由于光线从
(?http:?/??/?www.21cnjy.com?)水中通过空气折射进入了人的眼睛，我们看到水中的鱼，其实看到的是鱼的虚像，是由光的折射形成的，故C错误；
D、小孔成像成倒立的实像，可以放大可以缩小可以等大；平面镜成像成正立等大的虚像、凸透镜成像可以成倒立等大的实像，故D正确。
故选：D。
8．（2019秋?江宁区校级月考）A、B两种
(?http:?/??/?www.21cnjy.com?)实心物体的质量与体积的关系如图甲所示，把体积相等的A、B物体挂在滑轮组下，若要使它们处于静止状态，则图乙的虚线框内悬挂B物体的个数是（不计摩擦和滑轮的自重）（ ）
(?http:?/??/?www.21cnjy.com?)
A．2
B．4
C．6
D．8
【解答】解：
由图1可知，当m＝20g时，VA＝10cm3，VB＝40cm3，
则ρA＝＝＝2g/cm3，ρB＝＝＝0.5g/cm3，
所以ρA：ρB＝2g/cm3：0.5g/cm3＝4：1；
因为A、B的体积相同，
所以由G＝mg＝ρVg可得，A、B的重力之比：
GA：GB＝ρAVg：ρBVg＝ρA：ρB＝4：1；
由图2可知，使用的滑轮组中n＝2，不计摩擦和滑轮的自重，
要使它们处于静止状态，设方框中挂N个B物体，
则有：N?GB＝2GA，
则N＝2×＝2×＝8。
故选：D。
9．（2018?金华）如图，用刻度均匀的匀质杠杆进行“杠杆平衡条件”的实验（每个钩码重为0.5牛）。下列说法正确的是（ ）
(?http:?/??/?www.21cnjy.com?)
(?http:?/??/?www.21cnjy.com?)
(?http:?/??/?www.21cnjy.com?)
(?http:?/??/?www.21cnjy.com?)
A．实验前出现如图所示情况，应将杠杆的平衡螺母向左调
B．如图，在AB处各增加一个钩码，杠杆仍然能保持平衡
C．如图，弹簧测力计从a位置转到b，为保持杠杆在水平位置平衡，其示数需变大
D．如图，用弹簧测力计在c点向上拉杠杆，为保持杠杆在水平位置平衡，其示数小于3牛
【解答】解：
A、由图可知，杠杆的右端上翘，要使杠杆在水平位置平衡，平衡螺母应向右端移动，故A错误；
B、设一个钩码重为G，一格的长度为L，
原来：3G×2L＝2G×3L，杠杆平衡；
在杠杆两侧挂钩码处各增加一个质量相等的钩码，现在：4G×2L＜3G×3L，所以杠杆不再平衡，杠杆的右端下沉，故B错误；21教育网
C、图中弹簧测力计从a位置转到b，此时拉力F的力臂变短，根据杠杆的平衡条件可知，拉力变大，即测力计的示数变大，故C正确；
D、若不计杠杆的重力，根据杠杆的平衡条件可得：F′?2L＝3G?4L，
解得测力计的示数：F′＝6G＝6×0.5N＝3N；
利用如图所示装置进行探究，
(?http:?/??/?www.21cnjy.com?)杠杆的重力不能忽略，且杠杆的重心在杆的中点（杠杆的重心没有通过支点），杠杆的重力与钩码的重力都会使杠杆向逆时针方向转动，所以弹簧测力计的示数应大于3N，故D错误。
故选：C。
10．（2019?黄冈）在工厂车间，工人先将
(?http:?/??/?www.21cnjy.com?)金属杆一端的空心吸盘（如图）按压在半成品玻璃上固定，再在A处用力，使玻璃刀在玻璃上绕转轴转动一周，圆形玻璃制品就成型了。下列分析正确的是（ ）
(?http:?/??/?www.21cnjy.com?)
A．吸盘被按压后即可固定，是由于吸盘受到大气压作用
B．玻璃刀口做得锋利是为了增大对玻璃的压力
C．玻璃刀绕转轴转动时，没有受到玻璃施加的摩擦力
D．玻璃刀绕转轴转动时，金属杆始终是一个等臂杠杆
【解答】解：
A、吸盘被按压后即可固定在玻璃上，由于大气压的作用，故A正确；
B、玻璃刀口做得锋利，是在压力一定时，通过减小受力面积来增大对玻璃的压强，故B错误；
C、玻璃刀绕转轴转动时，刀与玻璃之间有相对运动，故玻璃刀受到玻璃施加的摩擦力，故C错误；
D、玻璃刀绕转轴转动时，作用在A处
(?http:?/??/?www.21cnjy.com?)的动力F1和玻璃刀对金属杆的阻力F2不一定在同一直线上，所以动力臂与阻力臂不一定相等，则金属杆不一定始终是一个等臂杠杆，故D错误。
(?http:?/??/?www.21cnjy.com?)
故选：A。
11．（2018?徐州）在“探究动能的
(?http:?/??/?www.21cnjy.com?)大小与哪些因素有关”的实验中，用木块被小车撞击后移动的距离来反映小车动能的大小，下列研究问题的方法中与之相同的是（ ）
A．保持电阻不变，探究通过导体的电流与电压的关系
B．通过小方桌陷入沙中的深度来研究压力的作用效果
C．通过水流来初步认识电流
D．用磁感线来描述磁体的磁场
【解答】解：在“探究动能的大小与哪些因素有关”的实验中，用木块被小车撞击后移动的距离来反映小车动能的大小，采用的是转换法。
A、保持电阻不变，探究通过导体的电流与电压的关系，采用的是控制变量法，故A不符合题意；
B、通过小方桌陷入沙中的深度来研究压力的作用效果，采用的是转换法，故B符合题意；
C、电流看不到，水流能够直接感知，通过水流来初步认识电流，采用的是类比法，故C不符合题意；
D、用磁感线来描述磁体的磁场，采用的是模型法，故D不符合题意。
故选：B。
12．（2018?呼和浩特）如图所示是小刚在
(?http:?/??/?www.21cnjy.com?)中考体育测试中投掷铅球的过程示意图，铅球在b点离手，c点是铅球运动的最高点，d点是铅球运动的最低点，整个过程中，若不计空气阻力，下列说法错误的是（ ）21教育名师原创作品
(?http:?/??/?www.21cnjy.com?)
A．在a到d的过程中，铅球相对于地面是运动的
B．在b到d的过程中，铅球的机械能先增加后减少
C．在c到d的过程中，铅球的重力势能转化为动能
D．在a到b的过程中，小刚对铅球做了功
【解答】解：A、在a到d的过程中，铅球相对于地面有位置的变化，铅球是运动的，故A正确；
B、在b到d的过程中，由于不计空气阻力，所以铅球的机械能不变，故B错误；
C、在c到d的过程中，铅球的质量不变，高度减小，速度增大，故重力势能减小，动能增大，铅球的重力势能转化为动能，故C正确；
D、在a到b的过程中，运动员对铅球有一
(?http:?/??/?www.21cnjy.com?)个推力的作用且铅球在推力作用下移动了一段距离，所以在这个阶段，运动员对铅球做了功；铅球离开手，由于惯性继续运动，所以手就不做功了，故D正确；
故选：B。
13．如图是抓拍机动车闯红灯装
(?http:?/??/?www.21cnjy.com?)置的工作原理示意图。光控开关接收到红灯发出的光会自动闭合，压力开关受到机动车的压力会闭合，摄像系统在电路接通时可自动拍摄违章车辆。下列有关说法正确的是（ ）
(?http:?/??/?www.21cnjy.com?)
A．摄像系统拍摄的图象是正立缩小的虚像
B．当红灯损坏不能发光时，该装置仍能正常工作
C．若将光控开关和压力开关并联，也能起到相同的作用
D．只要光控开关和压力开关有一个不闭合，摄像系统都不会自动拍摄
【解答】解：A、摄像系统是照相机原理，成倒立缩小实像，故A错误；
B、红灯是控制电路工作的一个条件，因此红灯损坏，该装置不正常，故B错误；
C、光控开关和压力开关是相互影响的，因此这两个开关只能串联，故C错误；
D、分析题意可知，只有光控开关和压力开关都闭合时，控制电路才能接通，摄像系统才会自动拍摄，故D正确。【版权所有：21教育】
故选：D。
14．（2018?镇江）如图
(?http:?/??/?www.21cnjy.com?)1所示，水平路面由三段长度相等的粗糙区域组成。在2N水平拉力F的作用下，物块（体积忽略不计）从区域①的最左端由静止开始运动，在刚进入区域③时撤去拉力，物块最终停在区域③的最右端。图2为物块在区域①和②上运动的v﹣t图象，则（ ）
(?http:?/??/?www.21cnjy.com?)
A．区域①路面的粗糙程度比②的大
B．拉力在区域①中做功的功率比②的小
C．物块在区域①上所受的摩擦力等于2N
D．物块在区域③上运动的时间可能为1s
【解答】解：由图知：
物体在0～2s内做加速运动，在2s～3s内
(?http:?/??/?www.21cnjy.com?)做匀速运动，且物体在0～2s内图象与2s～3s内图象与坐标轴围成的面积相同，说明物体运动的路程相同。即物体在0～2s内在区域①上做加速运动，在2s～3s内在区域②上做匀速直线运动，区域①表面上受到的摩擦力小于拉力F，在区域②表面上受到的摩擦力等于拉力F。
A、因为滑动摩擦力大小只与压力大小和接触面的粗糙程度有关，所以区域①路面的粗糙程度比区域②的粗糙程度小，故A错误；
B、拉力在两个区域上运动的距离相等，做功大小相等，作用时间不同，在区域①上运动时间长，功率小。故B正确；
C、物体在区域①上受到的摩擦力小于F＝2N．故C错误；
D、物块进入区域3时的速度为2m/s，做减速运动，在区域③的平均速度一定小于2m/s，所以运动时间一定大于1秒。故D错误。
故选：B。
15．（2019?鄂州）如图所示，放在水
(?http:?/??/?www.21cnjy.com?)平桌面上的三个完全相同的容器内，装有适量的水，将A、B、C三个体积相同的正方体分别放入容器内，待正方体静止后，三个容器内水面高度相同。下列说法正确的是（ ）
(?http:?/??/?www.21cnjy.com?)
A．物体受到的浮力大小关系为FA＞FB＞FC
B．三个物体的密度大小关系为ρA＞ρB＞ρC
C．容器底部受到水的压力大小关系为F甲＞F乙＞F丙
D．容器对桌面的压强大小关系为p甲＝p乙＝p丙
【解答】解：由题知，A、B、C三个正方体的体积相同；
A、由图可知，A、B、C三个正方体排开水的体积关系为VA排＜VB排＜VC排，
根据F浮＝ρ液gV排可知，浮力的大小关系为：FA＜FB＜FC，故A错误；
B、由图可知，A和B处于漂浮，C处于悬浮，
则由浮沉条件可知：GA＝FA，GB＝FB，GC＝FC，
由于FA＜FB＜FC，所以GA＜GB＜GC；
由于正方体A、B、C的体积相同，
所以根据ρ＝＝可知，物体密度的大小关系：ρA＜ρB＜ρC，故B错误；
C、由图可知三个完全相同的容器内水的深度相同，由P＝ρgh可知液体底部压强关系是P甲＝P乙＝P丙，
三个容器的底面积相同，根据F＝PS可求容器底部受到水的压力大小关系：
F甲＝F乙＝F丙，故C错误；
D、因正方体分别处于漂浮或悬浮状态，则浮力等于自身重力，由阿基米德原理可知，物体受到的浮力等于排开液体的重力，即说明容器中正方体的重力等于正方体排开水的重力，即可以理解为，容器中正方体的重力补充了它排开的水的重力，能看出三个容器内总重力相等；由于容器相同，所以三个容器对桌面的压力关系为F甲＝F乙＝F丙，根据p＝可知，容器对桌面的压强大小关系为p甲＝p乙＝p丙，故D正确；
故选：D。
二．填空题（共6小题）
16．（2019?温州）为了解
(?http:?/??/?www.21cnjy.com?)火箭升空过程中的相关运动状况，兴趣小组制作了一模型火箭，重为8牛（不包含燃料），发射后获取模型火箭的飞行高度与时间的关系，如图所示。
（1）模型火箭燃料耗尽后仍能向上飞行一段距离，这是因为模型火箭具有 惯性 。
（2）图中标注的A、B、C三个位置中，模型火箭的重力势能最小的是 C 。
（3）模型火箭从最高点B下落到地面，重力做功的功率是 70 瓦。
(?http:?/??/?www.21cnjy.com?)
【解答】解：（1）模型火箭燃料耗尽后仍能向上飞行一段距离，这是因为模型火箭具有惯性，仍要保持原来的运动状态；
（2）模型火箭的在飞行过程中质量不变，由图可知，C位置最低，所以，模型火箭的重力势能最小的是C；
（3）由图可知，模型火箭从最高点B下落到地面的垂直距离h＝140m，t＝22s﹣6s＝16s，
则重力做功：W＝Gh＝8N×140m＝1120J，
功率：P＝＝＝70W。
故答案为：（1）惯性；（2）C；（3）70。
17．（2019?温州）雾天能见度低，骑车易发生交通事故，要减速慢行。
（1）雾天，空气中会形成大量水珠。该过程发生的物态变化是 液化
（2）小明要为自行车设计一种“雾灯”，以提示过往的行人和车辆。要求工作时灯泡能持续交替闪烁，忽
略弹性衔铁和电磁铁线圈电阻，下列电路中符合设计要求的是 D 。
(?http:?/??/?www.21cnjy.com?)
【解答】解：
（1）雾是空气中的水蒸气放热液化成的小水滴；由气态变液态，属于液化现象；
（2）A、该电路闭合开关，电磁铁有了磁性，
(?http:?/??/?www.21cnjy.com?)吸下衔铁，灯泡发光。之后电磁铁一直有电流，磁性保持，动触点无法与下面的静触点分开，灯泡会一直发光，故A不符合要求。
B、该电路闭合开关，电磁铁
(?http:?/??/?www.21cnjy.com?)有了磁性，吸下衔铁，电磁铁一直有电流，磁性保持，动触点无法与下面的静触点分开，而灯泡被局部短路，灯泡会一直不发光，故B不符合要求。
C、该电路闭合开关，电磁铁有了磁性
(?http:?/??/?www.21cnjy.com?)，吸下衔铁，衔接与上面的触电分开，灯泡不发光。之后电磁铁一直有电流，磁性保持，动触点无法与上面的静触电接触，灯泡会一直不发光，故C不符合要求。
D、该电路闭合开关，电磁铁与灯
(?http:?/??/?www.21cnjy.com?)泡中都有电流经过，灯泡发光且电磁铁产生磁性；之后电磁铁将动触点吸下，与静触点分离，电路被切断，灯熄灭且电磁铁磁性消失，弹性衔铁弹性形变恢复，动触点与静触点接触，电路通路，灯泡发光且电磁铁又具有磁性；如此反复，灯泡持续闪烁，故D符合要求。
故答案为：（1）液化；（2）D。
18．电子秤利用用了压力传感器。某
(?http:?/??/?www.21cnjy.com?)电子秤使用的压力传感器的结构如图所示。弹簧钢右端固定，其上、下表面各贴一完全相同的金属电阻丝，它的阻值对长度变化很敏感。电子秤工作时，给上、下电阻丝分别提供相等且大小恒定的电流I．若在弹簧钢自由端施加压力F，则上电阻丝拉伸，下电阻丝压缩，此时两电阻丝两端的电压变为U1、U2，传感器把两电压的差值输出，用来反映力F的大小。
（1）压力F增大时，上金属丝的电阻 变大 （选填“变大”“变小”或“不变”）。
（2）施加压力F时，两电阻丝两端电压的大小关系为U1 ＞ U2（选填“＞”“＜”或“＝”）。
(?http:?/??/?www.21cnjy.com?)
【解答】解：
（1）外力F增大时，上面金属电阻丝长度变大，电阻变大，下面金属电阻丝长度变短，电阻变小；
（2）由欧姆定律可知，电压U＝IR，电流一定时，电阻越大，导体两端的电压越大，所以施加压力F时，两电阻丝两端电压的大小关系为U1＞U2。
故答案为：（1）变大；（2）＞。
19．（2019?杭州）木块在两端开口且足够
(?http:?/??/?www.21cnjy.com?)长的竖直筒中自由释放可向下作匀速直线运动；若木块在其右侧质量为5千克的物体牵引下则可向上作匀速直线运动（绳子质量及滑轮与转轴、绳子间的摩擦均忽略不计），如图所示，问：（g取10牛/千克）
（1）当右侧物体刚落地时木块所受到的摩擦力的方向为 竖直向下 。
（2）木块的质量为 2.5 千克。
（3）若右侧物体下落20厘米时其重力做的功为 10 焦。
(?http:?/??/?www.21cnjy.com?)
【解答】解：
（1）木块在其右侧质量为5
(?http:?/??/?www.21cnjy.com?)千克的物体牵引下向上作匀速直线运动，当右侧物体刚落地时，木块由于惯性还会继续竖直向上运动，所以此时木块受到容器壁竖直向下的摩擦力作用。
（2）木块单独向下作匀速直线运动时，由二力平衡条件可得木块受到的摩擦力：f＝G木＝m木g；
木块受到右侧物体的拉力而竖直向上匀速运动时，木块受到竖直向下的重力和竖直向下的摩擦力，还有竖直向上的拉力，
木块受到的拉力：F拉＝G右＝m右g＝5kg×10N/kg＝50N，
因木块与容器侧壁间的压力不变、接触面的粗糙程度不变，
所以木块受到的摩擦力不变，仍然为f＝G木＝m木g；
因木块向上做匀速直线运动，所以，F拉＝G木+f＝2m木g，
即：50N＝2×m木×10N/kg，
解得m木＝2.5kg。
（3）右侧物体下落20厘米时其重力做的功为：W＝G右h＝50N×0.2m＝10J。
故答案为：（1）竖直向下；（2）2.5；（3）10。
20．（2019?安徽模拟）如图，AB
(?http:?/??/?www.21cnjy.com?)和CD是两根固定且平行的水平金属导轨，符号×表示垂直于纸面指向纸面里的磁场的磁感线，现将铜棒EF和GH垂直放在滑轨上，当拉动GH使其向左移动时，发现EF也向左移动，是因为GH铜棒切割磁感线产生电流，使EF成为通电导体，受到磁场力的作用而向左运动；当拉动GH使其向右移动时，EF应向 右 （填“左”或“右”）移动，理由是： 运动方向的改变，导致感应电流方向变化，导致受力方向改变 ；对EF铜棒而言，此过程中能量的转化是 电能转化为机械能 。
(?http:?/??/?www.21cnjy.com?)
【解答】解：现将铜棒EF和
(?http:?/??/?www.21cnjy.com?)GH垂直放在滑轨上，导轨放在磁场中，当拉动GH使其向左移动时，发现EF也向左移动，这是因为GH运动，在GH中产生感应电流，GH当做电源，把电流提供给EF，这时EF相当于通电导体放入磁场中，所以也会向左运动；
拉动GH使其向右移动时，EF应向右运动。这是由于感应电流的方向和导体运动的方向有关，感应电流的方向改变，导致运动方向改变。
对GH铜棒而言，此时受力运动，即利用通电导线在磁场中受力的作用的原理，该过程的能量的转化是：电能转化为机械能。
故答案为：右；运动方向的改变，导致感应电流方向变化，导致受力方向改变；电能转化为机械能；
21．（2018?萧山区模拟）中央
(?http:?/??/?www.21cnjy.com?)电视台综艺节目《是真的吗？》自开播以来收视率不断创新高，节目中许多蕴含科学原理的实验让大家津津乐道。如图所示选取了2个精彩实验，请你结合所学的科学知识进行解释。
(?http:?/??/?www.21cnjy.com?)
（1）《小球不会被流水冲走？》如图所示，将
(?http:?/??/?www.21cnjy.com?)漏斗保持竖直状态，将兵乓球放在漏斗口，在漏斗的末端有塑料管接上流水。发现流水不断从兵乓球和漏斗的缝隙中流下而兵乓球却没有掉下，请解释原因。 漏斗口水流速度大压强小，兵乓球被下方的大气压给托住了
（2）实验二：《用三根火柴就能把
(?http:?/??/?www.21cnjy.com?)瓶装水吊在桌边？》如图所示，如果仅将挂在火柴上的细线向右移动，那么细线所吊的瓶装水数量会发生怎样的变化？请结合杠杆平衡条件进行解释。 减少；由杠杆平衡条件F1
L1＝F2
L2可知，其它条件均不变的情况下，移动细线的悬挂点使得力臂增大，则所承受的力将减小。那么细线细线所吊的瓶装水数量也将减少
【解答】解：（1）流水不断从兵乓球和漏斗的缝隙中流下时，漏斗口水流速度大压强小，兵乓球被下方的大气压给托住了，所以乒乓球不会掉下来。
（2）减少；
由杠杆平衡条件F1
L1＝F2
L2可知
(?http:?/??/?www.21cnjy.com?)，其它条件均不变的情况下，移动细线的悬挂点使得力臂增大，则所承受的力将减小。那么细线细线所吊的瓶装水数量也将减少。
故答案为：
（1）漏斗口水流速度大压强小，兵乓球被下方的大气压给托住了；
（2）减少；由杠杆平衡条件F1
L
(?http:?/??/?www.21cnjy.com?)1＝F2
L2可知，其它条件均不变的情况下，移动细线的悬挂点使得力臂增大，则所承受的力将减小。那么细线细线所吊的瓶装水数量也将减少。
三．实验探究题（共2小题）
22．在学习影响滑动摩擦力大小的因素后，小柯还是认为：重力越大，滑动摩擦力越大。于是张老师用如图装置与他一起实验。
步骤一：将铁块放在木板上，往沙桶中加入一定量细沙，使压力传感器的示数为5.00牛，水平向左拉动木板，读出拉力传感器的示数并记录。
步骤二：换用质量不同、粗糙程度和底面积都相同的铁块，重复步骤一，记录结果如表。
实验次数
质量不同的铁块
压力传感器示数（牛）
拉力传感器示数（牛）
1
小
5.00
2.10
2
中
5.00
2.11
3
大
5.00
2.11
请回答下列问题：
（1）第1次实验中铁块受到的摩擦力为 2.10 牛。
（2）通过实验得出的结论是在压力和接触面粗糙程度相同时，滑动摩擦力大小相同，与重力无关。
（3）小柯认为：该实验中压力传感器
(?http:?/??/?www.21cnjy.com?)的上表面要尽量光滑，否则会使拉力传感器的读数偏大，你认为他的说法是否合理，为什么？小柯的说法不合理；铁块与压力传感器不接触，拉力传感器示数始终等于木块对铁块的摩擦力，而与压力传感器和木板之间的摩擦无关。
(?http:?/??/?www.21cnjy.com?)
【解答】解：
（1）实验中，水平向左拉动木板时，铁块在水平
(?http:?/??/?www.21cnjy.com?)方向受到向右的摩擦力和拉力传感器向左的拉力处于静止状态，根据二力平衡的知识可知，水平方向受到的摩擦力和拉力大小相同，因此第1次实验中铁块受到的摩擦力为2.10N；
（2）三次实验中，木板受到的压力和
(?http:?/??/?www.21cnjy.com?)接触面的粗糙程度相同，摩擦力大小相同，可得出结论：在压力和接触面粗糙程度相同时，滑动摩擦力大小相同，与重力无关；
（3）实验中测量的摩擦力是铁块与木板之间的摩擦力，铁块与压力传感器不接触，压力传感器与木板之间的摩擦力对实验无影响，所以小柯的说法不合理。
故答案为：（1）2.10；
（2）在压力和接触面粗糙程度相同时，滑动摩擦力大小相同，与重力无关；
（3）小柯的说法不合理；铁块与压力传感器不接触，拉力传感器示数始终等于木块对铁块的摩擦力，而与压力传感器和木板之间的摩擦无关。
23．（2019?定兴县一模）某实验
(?http:?/??/?www.21cnjy.com?)小组的同学在进行“测量小灯泡的额定功率”的实验中，现有器材：电源（电压恒为6V）、开关、电压表、电流表各一个，导线若干，额定电压为3.8V的待测小灯泡（电阻约为12Ω），滑动变阻器两个（A：“5Ω2A“；B：“20Ω0.5A”）。
(?http:?/??/?www.21cnjy.com?)
（1）该实验的实验原理是 P＝UI ；实验中，应选用的滑动变阻器是 B （选填“A”或“B”）。
（2）如图甲所示是小田同学连
(?http:?/??/?www.21cnjy.com?)接的实物电路图，图中只有一根导线连接错误，请你在图中用“×”标出这根错接的导线，只改接一根导线使电路成为正确的电路（不能与其他导线交叉）。
（3）小田确认电路连接无
(?http:?/??/?www.21cnjy.com?)误后闭合开关，无论怎样移动滑动变阻器的滑片，小灯泡始终不发光且电压表的示数都接近电源电压，则电路的故障是 小灯泡断路 。
（4）排除故障后，移动滑动变阻器的滑片，并绘制出了小灯泡的电流随电压变化的图象如图乙所示，则该小灯泡的额定功率为 1.14 W。【出处：21教育名师】
（5）该组的另一同学接着实验时，发现电压
(?http:?/??/?www.21cnjy.com?)表0～15V量程已经损坏，0～3V量程还可以正常使用，在不添加器材的情况下，为了测出该小灯泡的额定功率，请你在丙图中的虚线框内画出正确的电路图。
（6）由图乙推知：小灯泡的实际电压是
(?http:?/??/?www.21cnjy.com?)额定电压一半时的电功率为P1，小灯泡的实际电流是额定电流一半时的电功率为P2，则P1 大于 P2（选填“大于”、“小于或“等于”）。
【解答】解：（1）该实验的实验原理是P＝UI；
待测小灯泡额定电压为3.8V，电阻约为12Ω，由欧姆定律，灯的额定电流约为：I＝＝≈0.32A，根据串联电路电压的规律和欧姆定律，当灯正常发光时，变阻器连入电路中的电阻：R滑＝＝≈6.88Ω＞5Ω，故应选用的滑动变阻器是B；
（2）原电路中，电压表串联在电路中、电流表与变阻器串联是错误的，电流表应与变阻器串联，电压表与灯泡并联，改正后如图所示：
(?http:?/??/?www.21cnjy.com?)
（3）经分析，无论怎样移动滑动变阻器的滑片，小灯泡始终不发光且电压表的示数都接近电源电压，则电路的故障是与灯泡并联的电路断路了；
（4）根据制出了小灯泡的电流
(?http:?/??/?www.21cnjy.com?)随电压变化的图象知，灯的额定电压下的电流为0.3A，则该小灯泡的额定功率为：P＝ULIL＝3.8V×0.3A＝1.14W；
（5）根据串联电路的规律，当变阻器的电压为：
(?http:?/??/?www.21cnjy.com?)6V﹣3.8V＝2.2V时，灯正常发光，故可将电压表使用小量程与变阻器并联，移动变阻器的滑片，当电压表示数为2.2V时，记下电流表的示数。如图所示：
(?http:?/??/?www.21cnjy.com?)
（6）由图丙知，小灯泡的实际电压是额定电压一半（1.9V）时的电流约为0.21A，电功率为：
P1＝1.9V×0.22A≈0.42W；
小灯泡的实际电流是额定电流一半时（0.15A）对应的电压约为1V，灯的实际电功率为：
P2＝1V×0.15A＝0.15W，则P1大于P2。
故答案为：（1）P＝UI；B；（2）见解析过程；（3）小灯泡断路；（4）1.14；（5）见解析过程；（6）大于。
四．计算题（共2小题）
24．从2016年开始，省会兰州和部分地区
(?http:?/??/?www.21cnjy.com?)的大街小巷出现了一批体积小、节能环保的知豆纯电动车，如图所示正在充电的知豆。知豆空车时整车质量为670千克，额定功率为9kW．则该车行驶过程中受到的阻力是车重的0.05倍（g＝10N/kg），请问：
（1）该车静止在水平地面上，轮胎与地面的接触总面积为0.04m2，则空车时该车对地面的压强多大？
（2）若该车载人后总质量为800kg，该车以额定输出功率在平直公路上匀速行驶时速度多大？
（3）小丽家距学校大约7200m
(?http:?/??/?www.21cnjy.com?)，小丽爸爸开知豆送小丽去学校路上用时10min，兰州市城市道路限速40km/h，请计算说明小丽爸爸是否驾车超速？
(?http:?/??/?www.21cnjy.com?)
【解答】解：（1）知豆（空车）受到的重力：
G＝mg＝670kg×10N/kg＝6700N；
该车（空车）静止在水平地面上时对地面的压力：
F＝G＝6700N，
对地面的压强：
p＝＝＝1.675×105Pa。
（2）匀速行驶时的牵引力：
F＝f＝0.05G总＝0.05m总g＝0.05×800kg×10N/kg＝400N，
由P＝＝＝Fv得该车以额定输出功率在平直公路上匀速行驶时速度：
v＝＝＝22.5m/s；
（3）汽车的速度：
＝＝＝43.2km/h＞40km/h，
小丽爸爸驾车超速。
答：（1）该车静止在水平地面上，空车时该车对地面的压强为1.675×105Pa。
（2）该车以额定输出功率在平直公路上匀速行驶时速度为22.5m/s；
（3）计算可知，小丽爸爸驾车超速。
25．（2019?衡阳）如
(?http:?/??/?www.21cnjy.com?)图甲所示的装置，电源电压U＝10V保持不变，R2＝12Ω，导电性能良好的金属弹簧和金属指针P的电阻和重力均不计，金属块A的重力G1＝10N．R1是一根水平放置的料细均匀、总长L＝1m的金属棒，其电阻随长度均匀变化，总电阻为8Ω，两端都被固定在绝缘支架上，它对指针P无压力，且接触良好。绝缘板B重G2＝20N，当它从金属块A和地面间被抽出时，它的上下表面分别与A和地面之间产生的摩擦力为f1和f2，且均为接触面间压力的0.2倍。当P置于金属棒左端a点时弹簧恰好处于原长。
（1）当P置于金属棒的左端a点时，电流表的示数I1为多少？
（2）用水平拉力F将B从A与地面之间匀速抽出，当金属块保持静止时求弹簧拉力F1、和水平拉力F的大小。
（3）用水平向右的拉力拉动金属块A，使指针P逐渐从最左端a点向右移动，直至运动到b点，试求出电流表的示数I和指针P移动的距离x之间的关系式，并完成﹣x的图象。
(?http:?/??/?www.21cnjy.com?)
【解答】解：由电路图可知，R1与R2串联，电流表测电路中的电流。
（1）当P置于金属棒的左端a点时，接入电路中的电阻最大，
因串联电路中总电阻等于各分电阻之和，
所以，电路中电流表的示数：
I1＝＝＝0.5A；
（2）用水平拉力F将B从A与地面之间匀速抽出，当金属块保持静止时，
金属块A下表面受到水平向右的摩擦力：
f1＝0.2G1＝0.2×10N＝2N，
因金属块静止处于平衡状态，受到水平向左弹簧拉力和水平向右的摩擦力是一对平衡力，
所以，弹簧拉力F1＝f1＝2N；
因金属块A下表面受到水平向右的摩擦力和A对B水平向左的摩擦力是一对相互作用力，
所以，A对B水平向左的摩擦力f1′＝f1＝2N，
绝缘板B受到地面水平向左的摩擦力：
f2＝0.2（G1+G2）＝0.2×（10N+20N）＝6N，
对B受力分析可知，受到水平向左A对B的摩擦力和地面的摩擦力、水平向右的拉力作用处于平衡状态，
所以，由物体平衡时合力为零可得：
F＝f1′+f2＝2N+6N＝8N；
（3）因R1是一根水平放置的料细均匀、总长L＝1m的金属棒，其电阻随长度均匀变化，总电阻为8Ω，
所以，指针P移动的距离为x时，R1接入电路中的电阻：
R1′＝R1＝×8Ω＝8Ω﹣8xΩ/m，
此时电路中的电流：
I＝＝＝，
当x＝0时，I＝＝0.5A，＝2A﹣1，
当x＝0.2m时，I＝＝，＝1.84A﹣1，
当x＝0.4m时，I＝＝，＝1.68A﹣1，
当x＝0.6m时，I＝＝，＝1.52A﹣1，
当x＝0.8m时，I＝＝，＝1.36A﹣1，
当x＝1m时，I＝＝，＝1.2A﹣1，
利用描点法作图，﹣x的图象如下所示：
(?http:?/??/?www.21cnjy.com?)
答：（1）当P置于金属棒的左端a点时，电流表的示数I1为0.5A；
（2）弹簧拉力F1大小为2N，水平拉力F的大小为8N；
（3）电流表的示数I和指针P移动的距离x之间的关系式为I＝，其﹣x的图象如上图所示。
21世纪教育网
www.21cnjy.com
精品试卷·第
2
页
（共
2
页）
HYPERLINK
"http://21世纪教育网(www.21cnjy.com)
"
21世纪教育网(www.21cnjy.com)
