1.2感应电流产生的条件

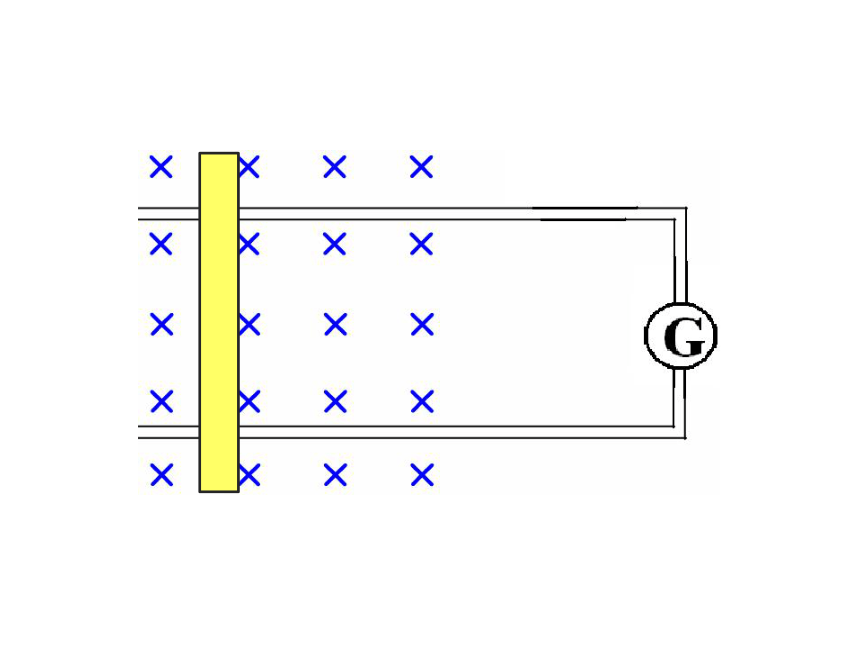

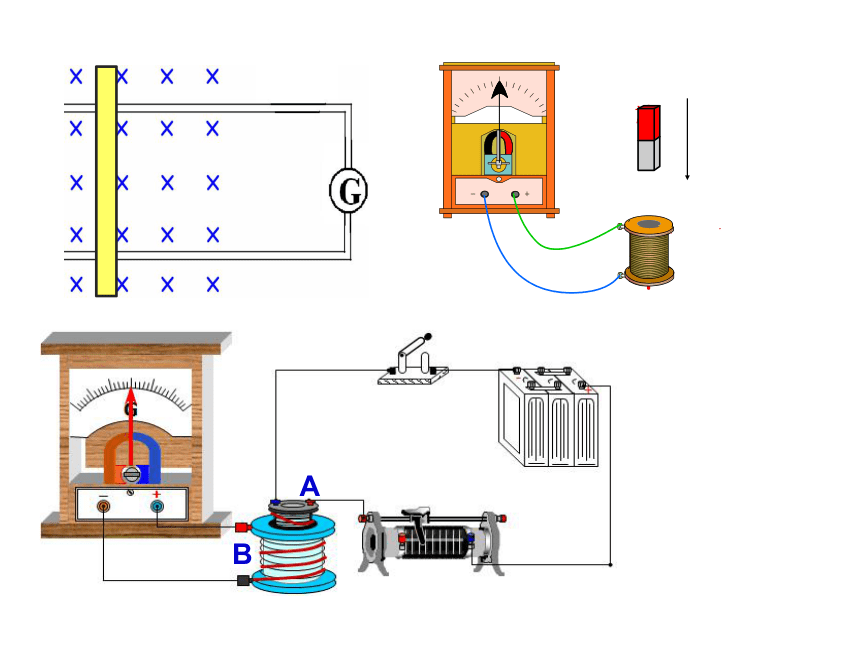

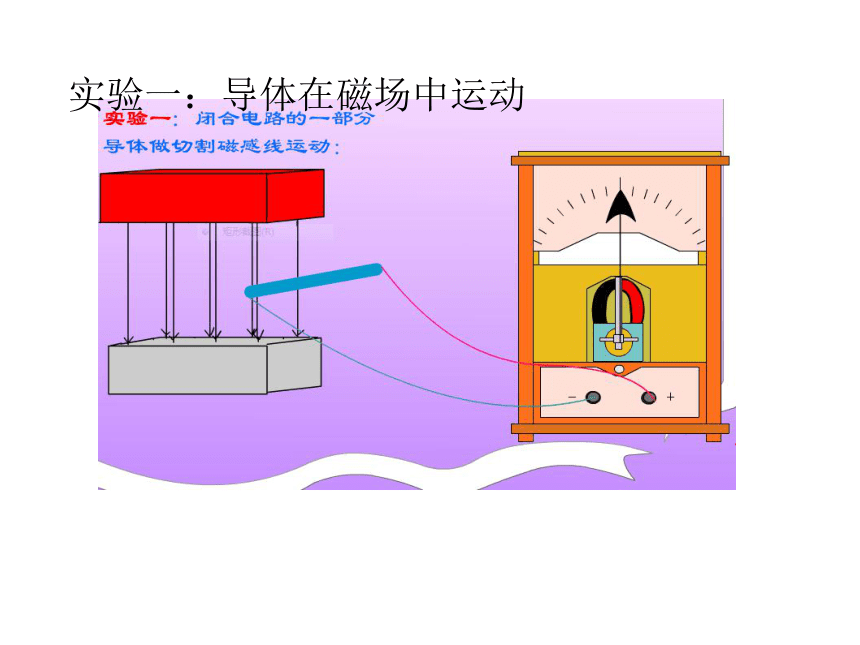

实验一：导体在磁场中运动

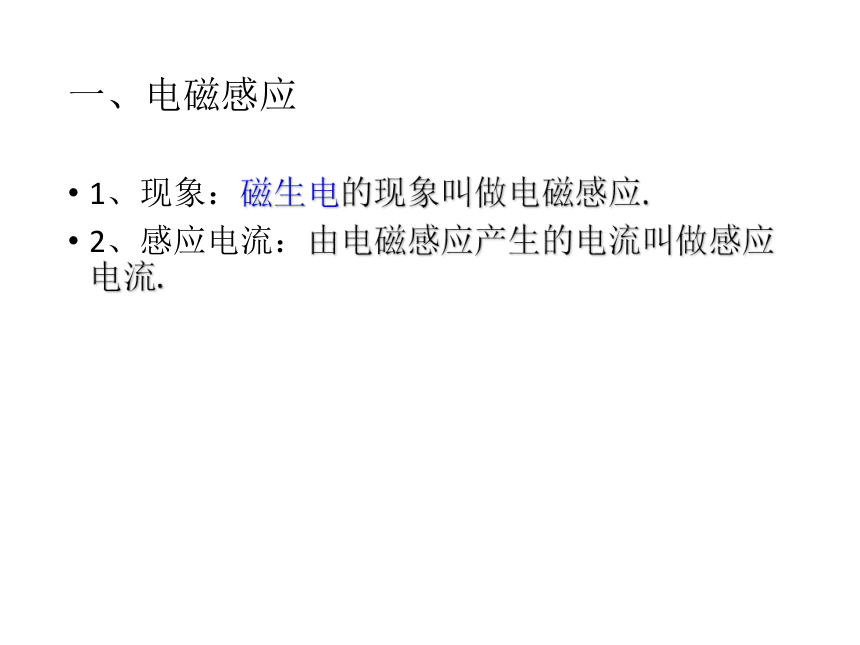

一、电磁感应
1、现象：磁生电的现象叫做电磁感应.
2、感应电流：由电磁感应产生的电流叫做感应电流.

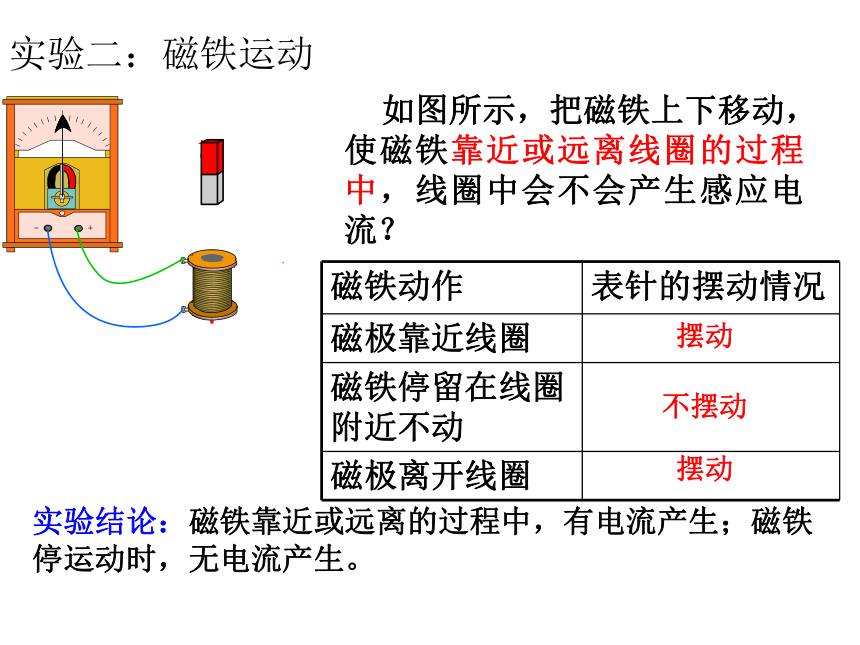

实验二：磁铁运动
如图所示，把磁铁上下移动，使磁铁靠近或远离线圈的过程中，线圈中会不会产生感应电流？
实验结论：磁铁靠近或远离的过程中，有电流产生；磁铁停运动时，无电流产生。
摆动
不摆动
摆动
磁铁动作
表针的摆动情况
磁极靠近线圈
磁铁停留在线圈附近不动
磁极离开线圈

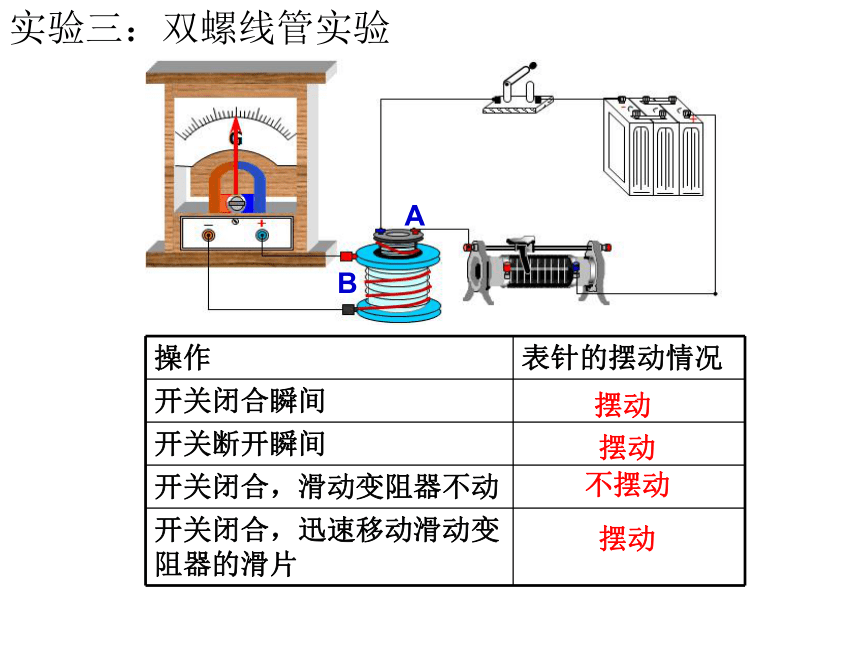

实验三：双螺线管实验
A
B
摆动
摆动
不摆动
摆动
操作
表针的摆动情况
开关闭合瞬间
开关断开瞬间
开关闭合，滑动变阻器不动
开关闭合，迅速移动滑动变阻器的滑片
A
B
二、产生感应电流的条件
总结：只要穿过闭合回路的磁通量发生变化，则闭合回路中就会感应产生感应电流。
条件：①有闭合回路
②穿过闭合回路的磁通量发生变化
（
有ΔΦ
）
判断：
①磁通量的变化越大，则产生感应电流越明显。
②磁通量的变化为0时，不会产生感应电流。
③产生了感应电流，则磁通量一定发生变化；
磁通量变化一定不为0；
④闭合线圈所处磁场变化，则一定有感应电流。
实验四：“手摇发电机”实验
三、磁通量变化的方式
1、B变，S不变
2、B不变，S变
3、B和S都变
4、B和S不变，但夹角改变（或者说有效面积改变）
1.图中能产生感应电流的是(　　)
解析　根据产生感应电流的条件：A选项中，电路没有闭合，无感应电流；B选项中，面积增大，闭合电路的磁通量增大，有感应电流；C选项中，穿过线圈的磁感线相互抵消，Φ恒为零，无感应电流；D选项中，磁通量不发生变化，无感应电流.
答案　B
2.如图所示，竖直放置的长直导线通有恒定电流，有一矩形线框与导线在同一平面内，在下列情况中线框产生感应电流的是(　　)
A.导线中的电流变大
B.线框向右平动
C.线框向下平动
D.线框以AB边为轴转动
答案　ABD
3.下列情况中都是线框在磁场中做切割磁感线运动，其中线框中有感应电流的是(　　)
解析　A中导体虽然“切割”了磁感线，但穿过闭合线框的磁通量并没有发生变化，没有感应电流；B中线框的一部分导体“切割”了磁感线，穿过线框的磁感线条数越来越少，线框中有感应电流；C中虽然与A近似，但由于是非匀强磁场，运动过程中，穿过线框的磁感线条数增加，线框中有感应电流；D中尽管线框是部分切割，但磁感线条数不变，无感应电流.故选B、C.
4.如图所示，在匀强磁场中有两条平行的金属导轨，磁场方向与导轨平面垂直.导轨上有两条可沿导轨自由移动的金属棒ab、cd，与导轨接触良好.这两条金属棒ab、cd的运动速度分别是v1、v2，若井字形回路中有感应电流通过，则可能(　　)
A.v1>v2
B.v1C.v1＝v2
D.无法确定
答案　AB
