新教材物理必修第三册 11.5 实验：练习使用多用电表 课件（32张ppt）

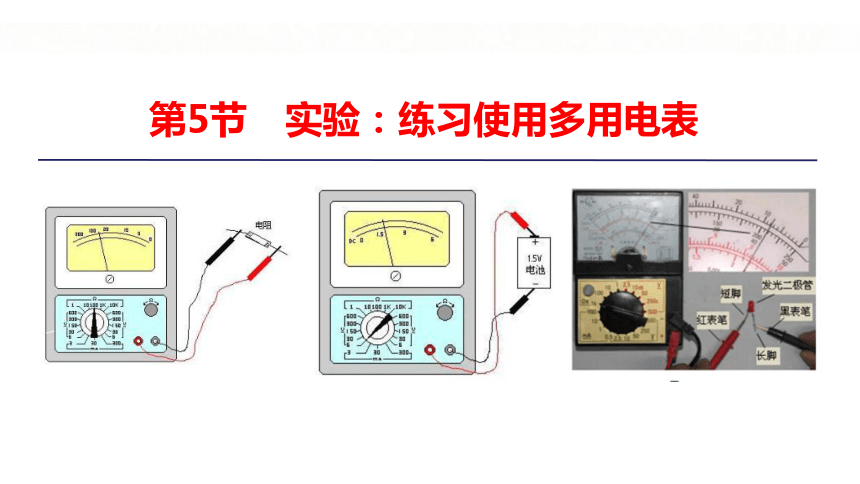

第5节　实验：练习使用多用电表

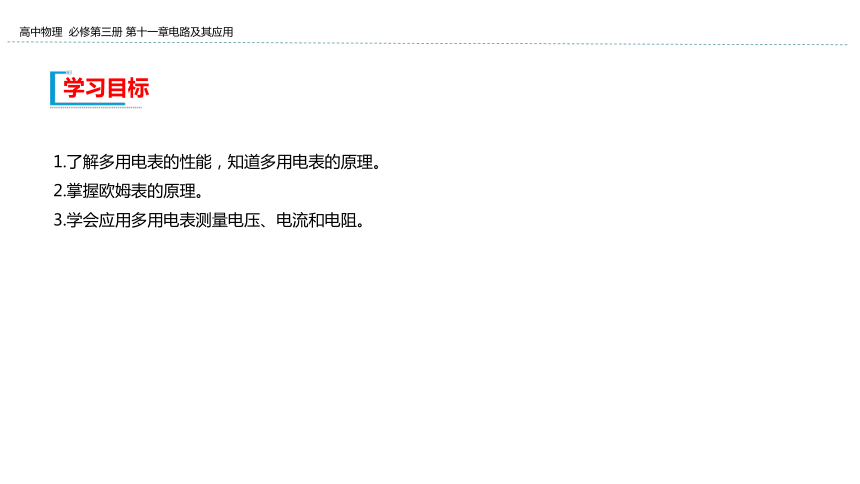

1.了解多用电表的性能，知道多用电表的原理。
2.掌握欧姆表的原理。
3.学会应用多用电表测量电压、电流和电阻。
学习目标

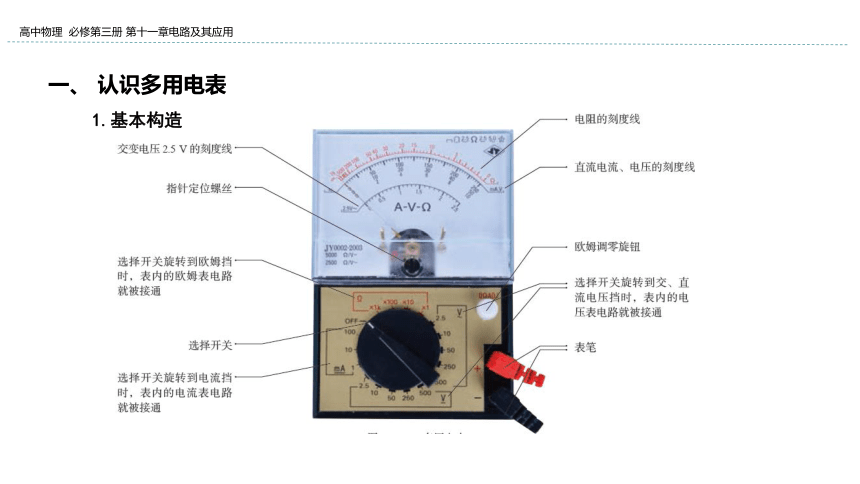

一、 认识多用电表
1.基本构造
红表笔
黑表笔
A
A
B
A
A
B
R2
A
A
B
R1

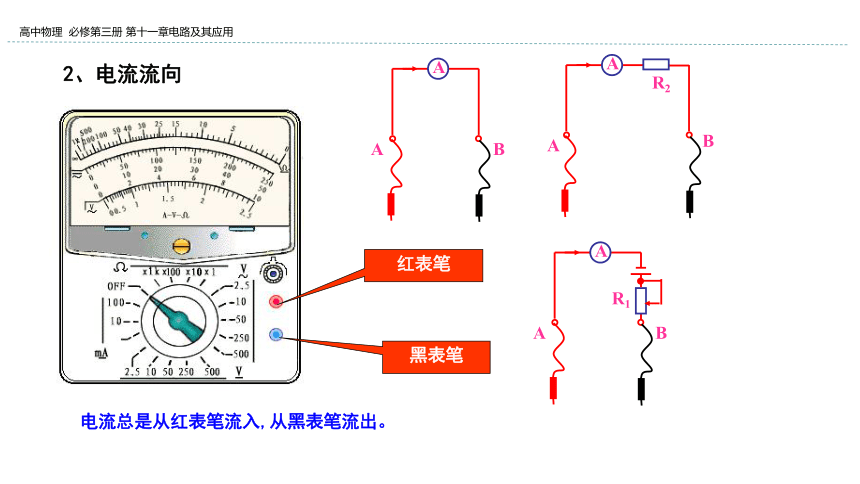

2、电流流向
电流总是从红表笔流入,从黑表笔流出。

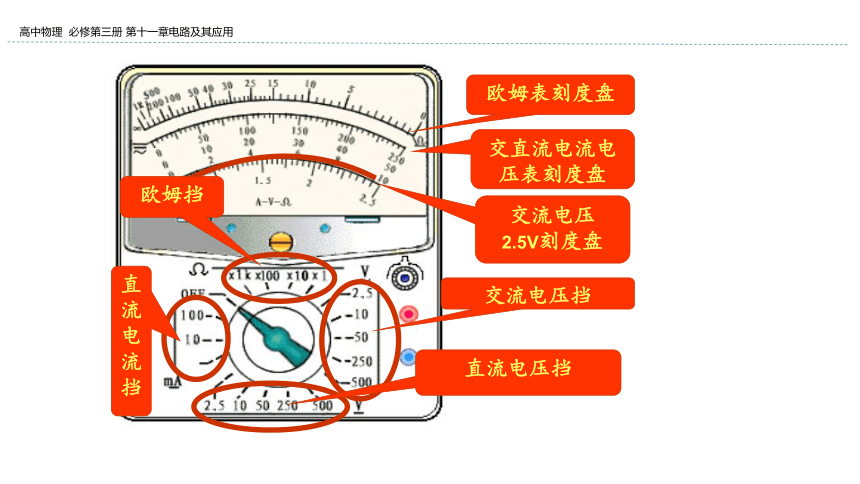

欧姆表刻度盘
交直流电流电压表刻度盘
交流电压
2.5V刻度盘
欧姆挡
直流电流挡
交流电压挡
直流电压挡

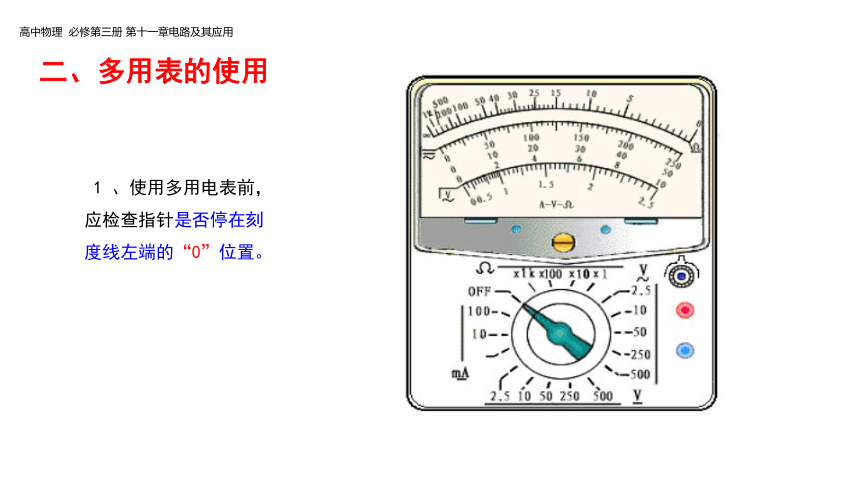

1 、使用多用电表前，应检查指针是否停在刻度线左端的“0”位置。
二、多用表的使用

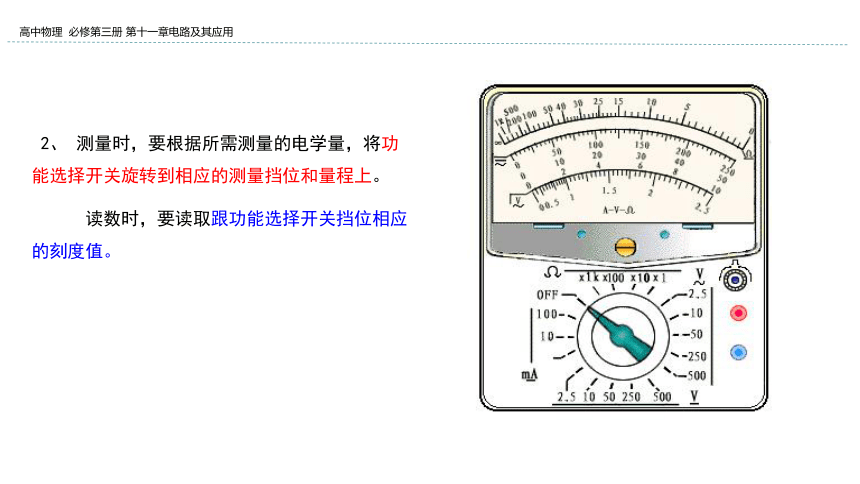

2、 测量时，要根据所需测量的电学量，将功能选择开关旋转到相应的测量挡位和量程上。
读数时，要读取跟功能选择开关挡位相应的刻度值。

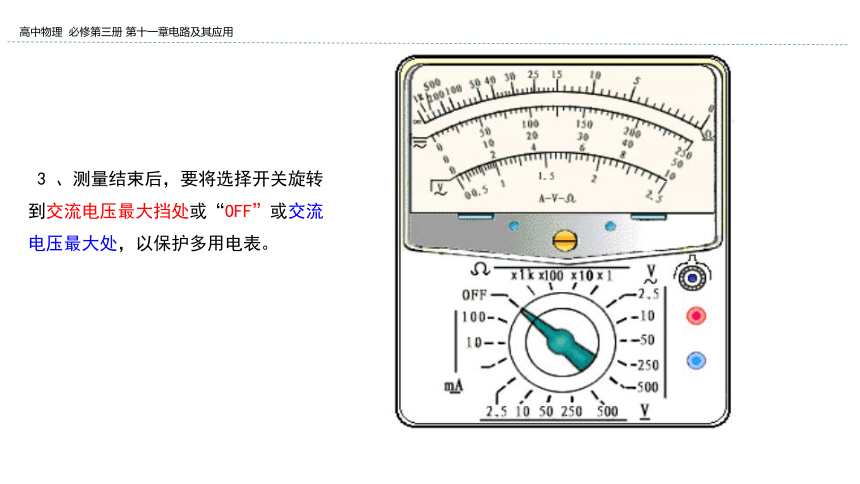

3 、测量结束后，要将选择开关旋转到交流电压最大挡处或“OFF”或交流电压最大处，以保护多用电表。

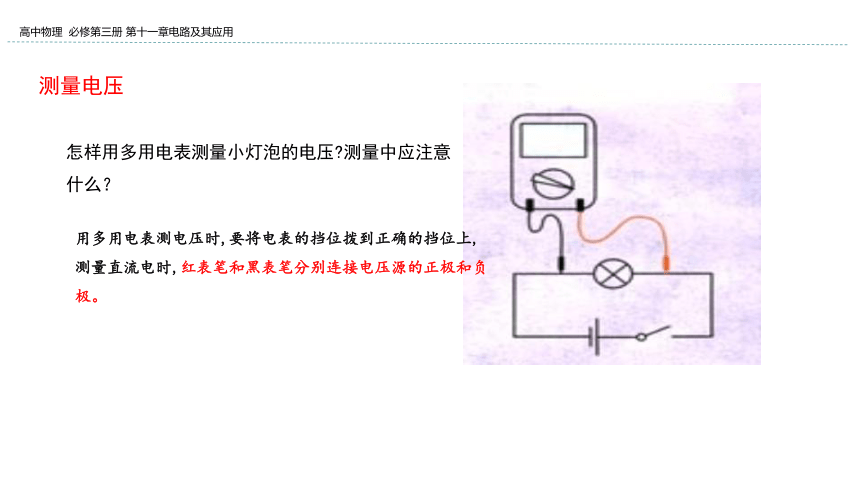

怎样用多用电表测量小灯泡的电压?测量中应注意什么？
测量电压
用多用电表测电压时,要将电表的挡位拨到正确的挡位上,测量直流电时,红表笔和黑表笔分别连接电压源的正极和负极。
怎样用多用电表测量通过小灯泡的电流?测量中应注意什么？
用多用电表测电流时,要断开测量点，将电表的挡位拨到正确的电流挡位上测量电流。
测量电流

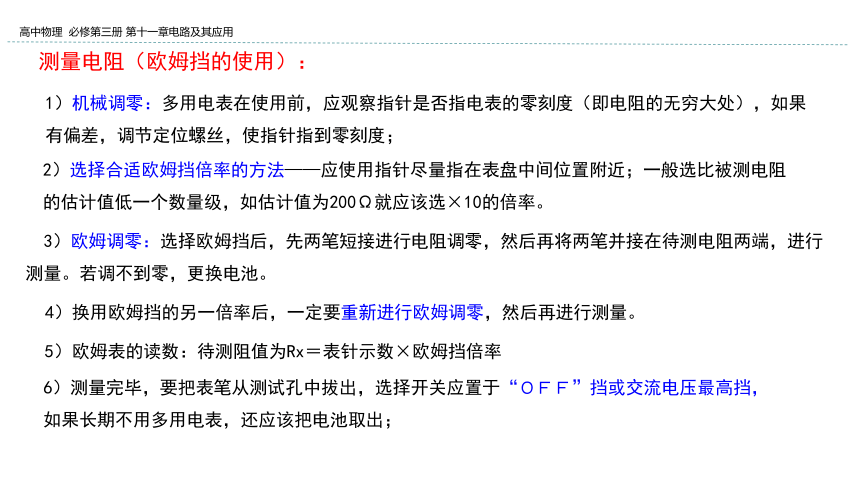

1）机械调零：多用电表在使用前，应观察指针是否指电表的零刻度（即电阻的无穷大处），如果有偏差，调节定位螺丝，使指针指到零刻度；
2）选择合适欧姆挡倍率的方法——应使用指针尽量指在表盘中间位置附近；一般选比被测电阻的估计值低一个数量级，如估计值为200Ω就应该选×10的倍率。
3）欧姆调零：选择欧姆挡后，先两笔短接进行电阻调零，然后再将两笔并接在待测电阻两端，进行测量。若调不到零，更换电池。
测量电阻（欧姆挡的使用）：
4）换用欧姆挡的另一倍率后，一定要重新进行欧姆调零，然后再进行测量。
5）欧姆表的读数：待测阻值为Rx＝表针示数×欧姆挡倍率
6）测量完毕，要把表笔从测试孔中拔出，选择开关应置于“ＯＦＦ”挡或交流电压最高挡，如果长期不用多用电表，还应该把电池取出；
①
②
③
④

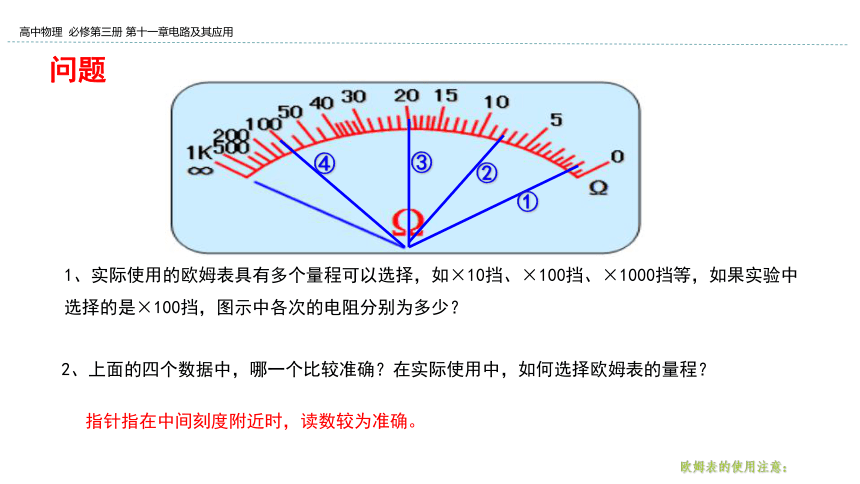

1、实际使用的欧姆表具有多个量程可以选择，如×10挡、×100挡、×1000挡等，如果实验中选择的是×100挡，图示中各次的电阻分别为多少？
2、上面的四个数据中，哪一个比较准确？在实际使用中，如何选择欧姆表的量程？
指针指在中间刻度附近时，读数较为准确。
欧姆表的使用注意：
问题
(1)待测电阻要跟别的元件和电源断开.不能带电测量。
(2)倍率应使指针指在中间位置附近.使指针指在中央1/3刻度范围
欧姆表的使用注意：
Rx
(3)换挡要重新电阻调零.
(4)不要用手接触电阻的两引线。
(5)若发现指针偏角太大或太小应换用倍率较小或较大的挡。 口决：大换小 ，小换大。
练习1、
电流从欧姆表的黑表笔流出,经过被测电阻,从红表笔流入.
(1)二极管的单向导电性
怎样用多用电表测量二极管的正反向电阻?测量中应注意什么?
(2)欧姆表中电流的方向
测量电阻应用：
二极管是一种半导体元件.
导电特点:
电流从正极流入时电阻较小;
电流从正极流出时电阻较大.
Rx
I
正向电阻
反向电阻
A B
(3)测量二极管的反向电阻
①机械调0(左侧0):
②选挡:将选择开关旋至高倍率的 欧姆挡(例如“×100Ω挡).
③电阻调0(右侧0):
④测量:将黑表笔接触二极管负极,红表笔接触二极管正极,.
⑤读数:将指针示数乘以倍率得测量值.
测量电阻应用：
A B
判断二极管的正负极;
判断二极管的好坏.
测量电阻应用：
判断二极管的正负极;
判断二极管的好坏.
正向导通时,电阻约为几百欧姆;
反向截止时,电阻约为几百千欧.
正向电阻越小越好(不能为零);
反向电阻越大越好(不能无限大).
二极管
二极管的反向电阻比正向电阻大很多 ，实验中可以二极管的反向电阻比正向电阻大很多这一 特点来判断二极管的正负极
常考题型
题组一　多用表的基本应用
12×103 Ω
12 Ω
2.80 mA
1.40 V
直流电压
1.20 Ｖ
直流电流
48 mA
电阻
　测量并读数　
改用“×????????”倍率
?
　重新欧姆调零
　交流电压最高挡
OFF位置
　“+”
红
　　250
20
0.50
题组二　多用电表的实际应用
B
A
断开
6.0
e、f
12.7
AD　
AD　
欧姆调零旋钮
题组三　使用多电表测电阻
指针定位螺丝
短接
“0刻线”
ADC
【解析】　（1）多用电表在测量前，需进行机械调零，即用螺丝刀调节表盘中央的“指针定位螺丝”，使电表指针指在表盘左侧的零刻度处。
（3）用多用电表的欧姆挡测电阻时，测量前，应将红、黑表笔短接，进行欧姆调零，即手动调节表盘右边的“欧姆调零旋钮”，使指针指向表盘最上面一排右端的“0刻线”。
（4）指针偏转角度过小，说明待测电阻的阻值较大，故需换用更大的倍率，所以应换用“×1 k”的倍率。换倍率后必须重新进行欧姆调零，然后才能正常测量待测电阻。所以合理的操作顺序为ADC。
【点评】　使用多用电表测电阻时指针指在中间刻度附近时，读数最准确；测量时应该先选挡位，然后欧姆调零，最后测量；再换挡位，调零、测量；测量完成后调到交流电压最高挡或OFF位置。
EABDABCF
200
　③
乙
谢谢！
