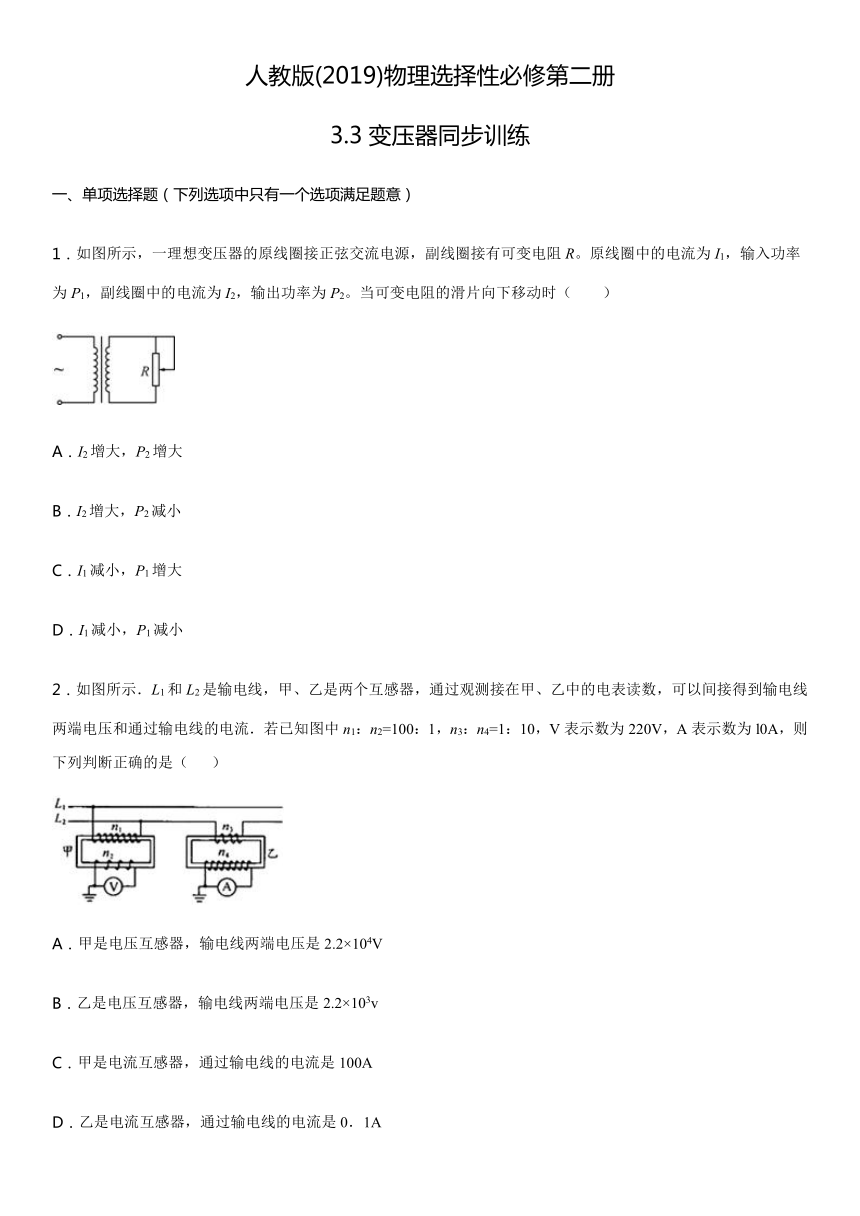

人教版(2019)物理选择性必修第二册
3.3变压器同步训练
一、单项选择题（下列选项中只有一个选项满足题意）
1．如图所示，一理想变压器的原线圈接正弦交流电源，副线圈接有可变电阻R。原线圈中的电流为I1，输入功率为P1，副线圈中的电流为I2，输出功率为P2。当可变电阻的滑片向下移动时（ ）
A．I2增大，P2增大
B．I2增大，P2减小
C．I1减小，P1增大
D．I1减小，P1减小
2．如图所示．L1和L2是输电线，甲、乙是两个互感器，通过观测接在甲、乙中的电表读数，可以间接得到输电线两端电压和通过输电线的电流．若已知图中n1：n2=100：1，n3：n4=1：10，V表示数为220V，A表示数为l0A，则下列判断正确的是（
）
A．甲是电压互感器，输电线两端电压是2.2×104V
B．乙是电压互感器，输电线两端电压是2.2×103v
C．甲是电流互感器，通过输电线的电流是100A
D．乙是电流互感器，通过输电线的电流是0．1A

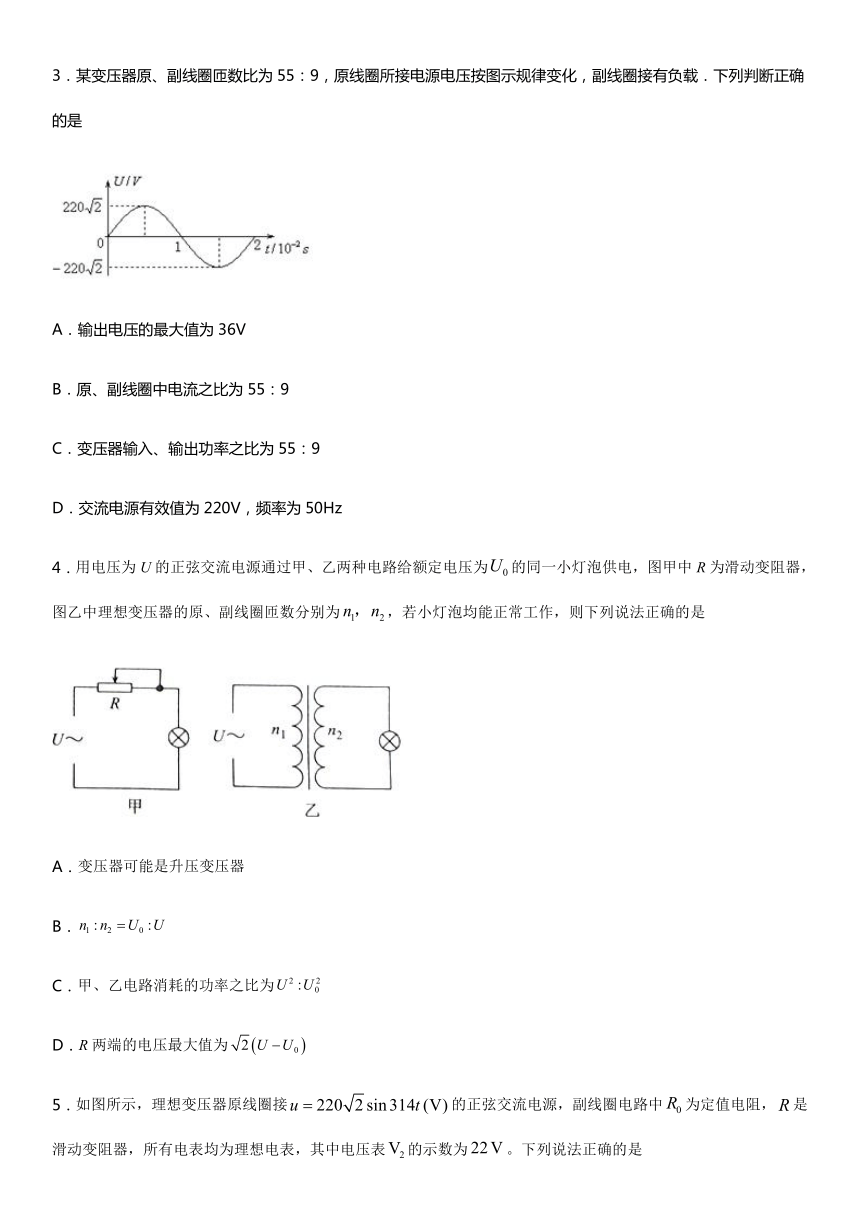

3．某变压器原、副线圈匝数比为55：9，原线圈所接电源电压按图示规律变化，副线圈接有负载．下列判断正确的是
A．输出电压的最大值为36V
B．原、副线圈中电流之比为55：9
C．变压器输入、输出功率之比为55：9
D．交流电源有效值为220V，频率为50Hz
4．用电压为U的正弦交流电源通过甲、乙两种电路给额定电压为的同一小灯泡供电，图甲中R为滑动变阻器，图乙中理想变压器的原、副线圈匝数分别为，若小灯泡均能正常工作，则下列说法正确的是
A．变压器可能是升压变压器
B．
C．甲、乙电路消耗的功率之比为
D．R两端的电压最大值为

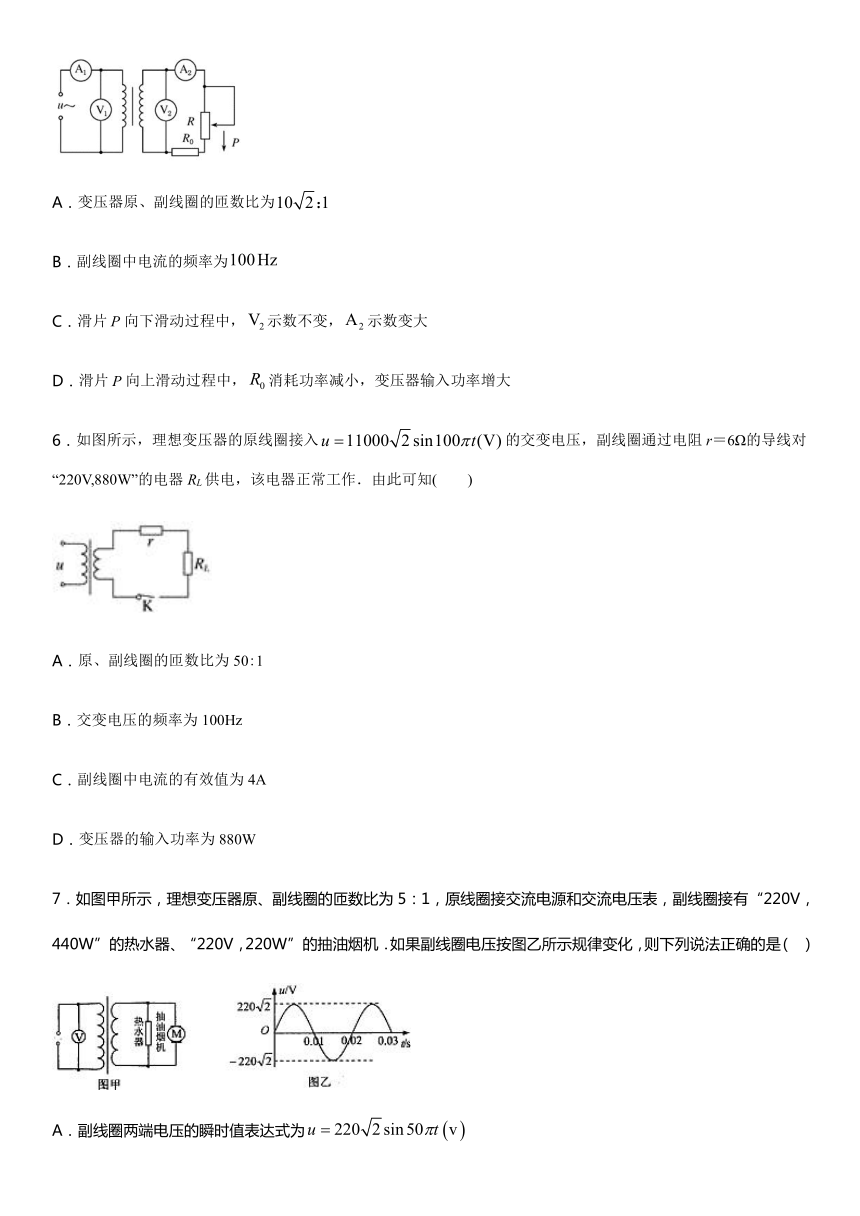

5．如图所示，理想变压器原线圈接的正弦交流电源，副线圈电路中为定值电阻，是滑动变阻器，所有电表均为理想电表，其中电压表的示数为。下列说法正确的是
A．变压器原、副线圈的匝数比为
B．副线圈中电流的频率为
C．滑片向下滑动过程中，示数不变，示数变大
D．滑片向上滑动过程中，消耗功率减小，变压器输入功率增大
6．如图所示，理想变压器的原线圈接入的交变电压，副线圈通过电阻r＝6Ω的导线对“220V,880W”的电器RL供电，该电器正常工作．由此可知( )
A．原、副线圈的匝数比为50:1
B．交变电压的频率为100Hz
C．副线圈中电流的有效值为4A
D．变压器的输入功率为880W
7．如图甲所示，理想变压器原、副线圈的匝数比为5：1，原线圈接交流电源和交流电压表，副线圈接有“220V，440W”的热水器、“220V，220W”的抽油烟机．如果副线圈电压按图乙所示规律变化，则下列说法正确的是（
）
A．副线圈两端电压的瞬时值表达式为
B．电压表示数为
C．热水器的发热功率是抽油烟机发热功率的2倍
D．1min内抽油烟机消耗的电能为1.32×l04J
8．如图所示，按于理想变压器中的四个规格相同的灯泡都正常发光，灯泡的额定电压为，那么
A．ab间接在交流电源上，交变电压U=3
B．理想变压器的匝数比：：=1：1：1
C．理想变压器的匝数比：：=3：2：1
D．理想变压器的匝数比：：=4：2：1
9．如图所示，边长为L、匝数为N，电阻不计的正方形线圈abcd在磁感应强度为B的匀强磁场中绕转轴OO′转动，轴OO′垂直于磁感线，在线圈外接一含有理想变压器的电路，变压器原、副线圈的匝数分别为n1和n2.保持线圈以恒定角速度ω转动，下列判断正确的是（
）
A．在图示位置时线框中磁通量的变化率为零，感应电动势最大
B．当可变电阻R的滑片P向上滑动时，电压表V2的示数变大
C．电压表V2示数等于
D．变压器的输入与输出功率之比为1∶1

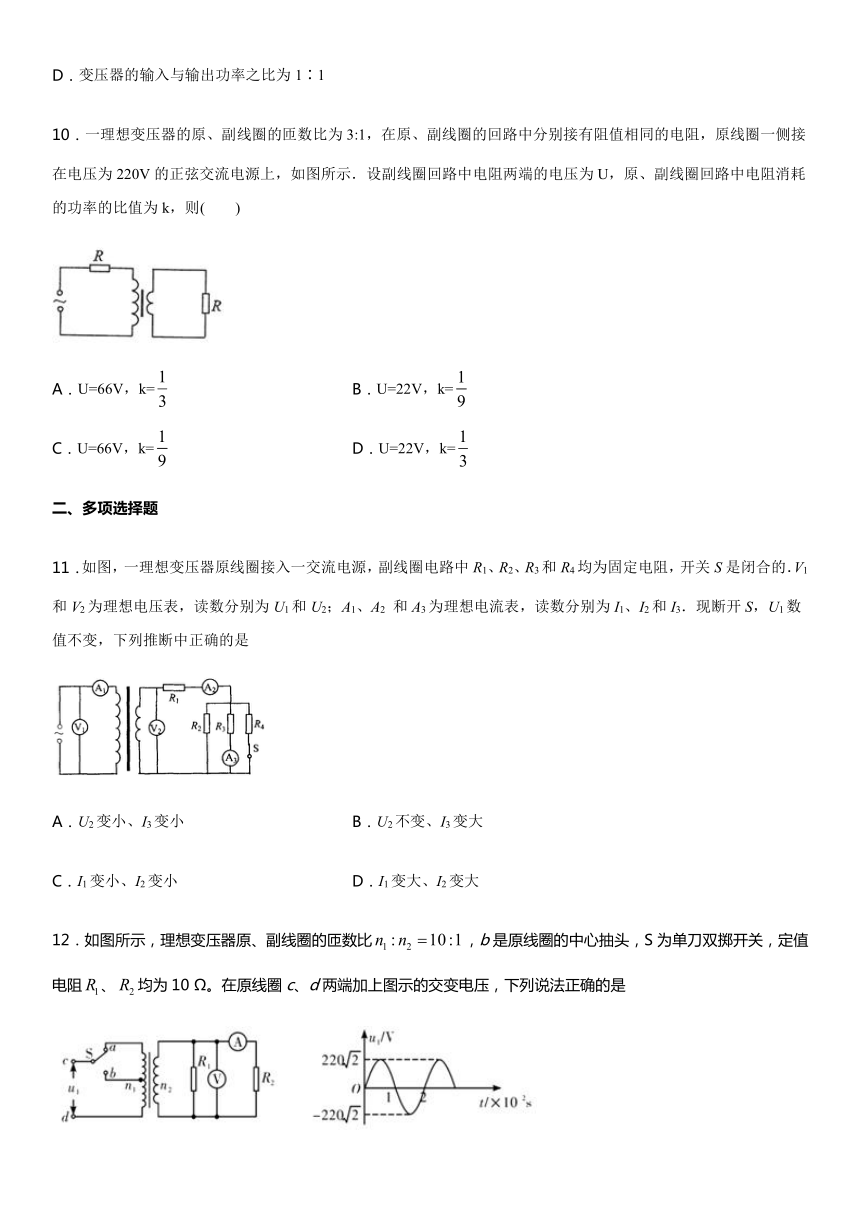

10．一理想变压器的原、副线圈的匝数比为3:1，在原、副线圈的回路中分别接有阻值相同的电阻，原线圈一侧接在电压为220V的正弦交流电源上，如图所示．设副线圈回路中电阻两端的电压为U，原、副线圈回路中电阻消耗的功率的比值为k，则( )
A．U=66V，k=
B．U=22V，k=
C．U=66V，k=
D．U=22V，k=
二、多项选择题
11．如图，一理想变压器原线圈接入一交流电源，副线圈电路中R1、R2、R3和R4均为固定电阻，开关S是闭合的．V1和V2为理想电压表，读数分别为U1和U2；A1、A2
和A3为理想电流表，读数分别为I1、I2和I3．现断开S，U1数值不变，下列推断中正确的是
A．U2变小、I3变小
B．U2不变、I3变大
C．I1变小、I2变小
D．I1变大、I2变大
12．如图所示，理想变压器原、副线圈的匝数比，b是原线圈的中心抽头，S为单刀双掷开关，定值电阻、均为10
Ω。在原线圈c、d两端加上图示的交变电压，下列说法正确的是
A．当S与a连接后，理想电流表示数为
B．当S与a连接后，理想电压表示数为
C．当S由a拨到b后，副线圈输出电压的频率变为
D．当S由a拨到b后，原线圈的输入功率变为原来的4倍
三、综合计算题
13．一电器中的变压器可视为理想变压器，它将220V交变电流改为110V，已知变压器原线圈匝数为800，则副线圈匝数为多少？
14．如图甲所示，理想变压器原、副线圈的匝数n1:n2=3:1，原线圈电路中接有一量程为3
A的理想交流电流表，副线圈两端接有理想交流电压表、可变电阻R以及若干6
V、6
W的相同灯泡．输入端交变电压u的图象如图乙所示．
（1）求图甲中电压表的读数；
（2）要求灯泡均正常发光，求电路中最多允许接入的灯泡个数；
（3）为满足第（2）问要求，求可变电阻R应调到的电阻值．
15．如图所示，理想变压器有两个副线圈，L1、L2是两盏规格为“8
V 10
W”的灯泡，L3、L4是两盏规格为“6
V 12
W”的灯泡，当变压器的输入电压为U1＝220
V时，四盏灯泡恰好都能正常发光．如果原线圈的匝数n1＝1
100匝，求：
(1)副线圈n2、n3的匝数；
(2)电流表的读数．
16．理想变压器的原线圈上串联有熔断电流为1A的保险丝A，副线圈上接一电阻R，如图所示，已知原，副线圈的匝数比：：1，当原线圈加上的电压时，为使保险丝不熔断，则负载电阻R不得小于多少？
人教版(2019)物理选择性必修第二册
3.3变压器同步训练参考答案
1．A
【解析】
由于原线圈的输入电压不变，变压器的匝数比也不变，所以副线圈的输出电压不变，当可变电阻的滑片向下移动时，电阻R减小，副线圈的电流I2增大，所以原线圈的电流I1也要增大，由于副线圈的电压不变，根据
P=
可得，当电阻减小时，输出的功率P2将增大，所以原线圈的输入的功率P1也将增大，故A正确，BCD错误。。
故选A。
2．A
【解析】
AC
．甲图的原线圈两端接电源两端的电压，所以是电压互感器，已知
电压表示数为220V，故传输电压为
故A正确，C错误；
BD．乙图中的原线圈串联接入输电线的一根导线，所以的电流互感器，已知
电流表示数为10A，故传输电流为
故BD错误．
故选A。
3．D
【解析】
试题分析：变压器的输入和输出电压之比等于原副线圈匝数比，所以输出电压的最大值为36V，所以A错误；变压器的输入和输出电压之比等于原副线圈匝数比，电流之比等于原副线圈匝数的反比，所以B错误；变压器只能改变交流电的电压，而不能改变频率和功率，即对于理想变压器的输入功率和输出功率相等，所以C错误；从图上可以看出，交流电的周期T=0．02s，所以频率为50Hz．正弦交流电的有效值是峰值的倍，所以电压有效值为220V．所以D正确．故选D．
4．D
【解析】
A、由图甲知，电源电压等于变阻器两端的电压与电源电压之和，所以，在图乙中，根据电压与匝数成正比，知，所以该变压器是降压变压器，故A错误；
B、由乙图，根据电压与匝数成正比，得，故B错误；
C、电珠均能正常工作，所以电流等于额定电流，甲电路消耗的功率，乙电路消耗的功率，所以甲乙电路消耗的功率之比为，故C错误；
D、R两端电压的有效值，因为是正弦交流电，所以R两端电压的最大值为，故D正确．
5．C
【解析】
A.
输入电压的有效值为：
根据电压与匝数成正比可得变压器原、副线圈的匝数比为：
故A错误；
B.
副线圈中电流的频率等于原线圈中电流的频率，为：
故B错误；
C.
滑片向下滑动过程中，变阻器连入电路电阻变小，输入电压及匝数比不变，输出电压不变，即电压表示数不变，根据欧姆定律可得副线圈中电流变大，即示数变大，故C正确；
D.
滑片向上滑动过程中，变阻器连入电路电阻变大，输入电压及匝数比不变，输出电压不变，消耗功率减小，输出功率变小，所以输入功率变小，
故D错误。
6．C
【解析】
试题分析：根据瞬时值的表达式可以求得输出电压的有效值、周期和频率等，再根据电压与匝数成正比即可求得结论．
解：输入电压的有效值为11000
V，用电器的额定电压为220
V，所以变压器的输出电压大于220
V，原副线圈的匝数比小于50：1，故A错误；
B、由输入电压的表达式知，f=Hz=50
Hz，故B错误；
C、副线圈中的电流与用电器中的电流相同，I=4
A，故C正确；
D、变压器的输出功率为用电器的功率和导线电阻损耗的功率之和，大于880
W，所以变压器的输入功率大于880
W，故D错误．
故选C
7．D
【解析】
试题分析：据题意，从上图可得交变电流的周期为：，则可以计算得，则副线圈上的电压瞬时值表达式为：，故A选项错误；据原副线圈匝数比可得原线圈电压为：，故B选项错误；热水器发热功率为：440w，如果抽油烟机的发热功率为220w，则两者之比为2，实际上抽油烟机属于非纯电阻，热功率小于220，所以两者之比应大于2，故C选项错误；抽油烟机在1分钟内消耗的电能为：，故D选项正确．
8．C
【解析】
灯泡都正常发光，则、、；据，可得：；据，可得：；ab间接在交流电源上，交变电压．综上C项正确，ABD三项错误．
9．D
【解析】
A．线圈在如图所示的位置，磁通量为零，磁通量的变化率最大，感应电动势最大，A错误；
B．交流电压表此时测的是交流电的有效值，所以滑动变阻器上下移动的时候，V1、V2的读数不变，B错误；
C．交流电动势最大值
则变压器初级电压有效值
根据变压器的匝数比可得电压表V2的读数是
C错误；
D．变压器的输入输出功率相等，D正确。
故选D。
10．C
【解析】
由题意知，副线圈的电流为：，则原线圈的电流为：，与原线圈串联的电阻的电压为：，由变压器的变比可知，原线圈的电压为3U，所以有：，解得：U=66V，原线圈回路中的电阻的功率为：，所以，故C正确，ABD错误，故选C．
11．BC
【解析】
副线圈开关S没有断开时电阻
并联后与
串联，开关S断开后则
并联后与
串联，因此可知副线圈的总电阻增大，电压表V2测量的时副线圈的电压，电流表A2测量的时副线圈的干路电流，因此由可知电压表V2的示数不变，则电流表A2的示数减小；由可知电流表A1的示数减小；则电阻R3两端的电压增大，故电流表A3的示数增大，则B和C正确，A和D错误．
故选BC。
12．AD
【解析】由图可以知道，交变电流的电压有效值为220V、周期为0.02s，频率为50Hz。当S接a时，由变压器的原理可以知道，n2两端电压有效值为，故理想电压表的示数为22V，理想电流表示数为，A正确B错误；当S由a拨到b后，原线圈电压、频率不变，原线圈匝数减半，则副线圈频率不变，故选项C错误；当S由a拨到b后，根据可得副线圈两端电压加倍，负载电阻不变，根据副线圈的输出功率变为原来的4倍，原线圈的输入功率也变为原来的4倍，D正确．
13．400匝
【解析】
根据理想变压器原副线圈匝数比等于电压比得：
其中U1=220V，U2=110V，原线圈匝数n1=800，
代入数据解得：匝
14．（1）9V
(2）9盏
（3）Ω
【解析】
（1）根据图象可得原线圈电压的最大值U1m＝27V其有效值为U1＝＝27
V
根据代入数据可得U2＝9
V即为电压表读数．
（2）设原线圈中通过的电流为I1，副线圈中通过的电流为I2
为使副线圈接入的灯泡最多，则I1取允许通过的最大电流的有效值为3
A
根据U1I1＝U2I2代入数据可得I2＝9
A
正常发光时每个灯泡中的电流为ID＝＝1
A
所以允许接入的灯泡个数为n＝＝9
（3）电阻两端电压为UR＝U2－UD＝3
V
电阻阻值为R＝＝Ω
15．(1)40匝 60匝 (2)0.2
A
【解析】
（1）四灯均正常发光，则副线圈n2两端电压，副线圈n3两端电压
据，可得：
(2)由变压器的输入功率等于输出功率可得：
解得：
16．
【解析】
由题意可知，原线圈电压的有效值为220V；
则由：；
；
要保证保险丝不熔断，则原线圈电流不得超过1A，则副线圈中电流不能超过；
则由欧姆定律可知：；
