(共24张PPT)
中考物理复习
光学作图

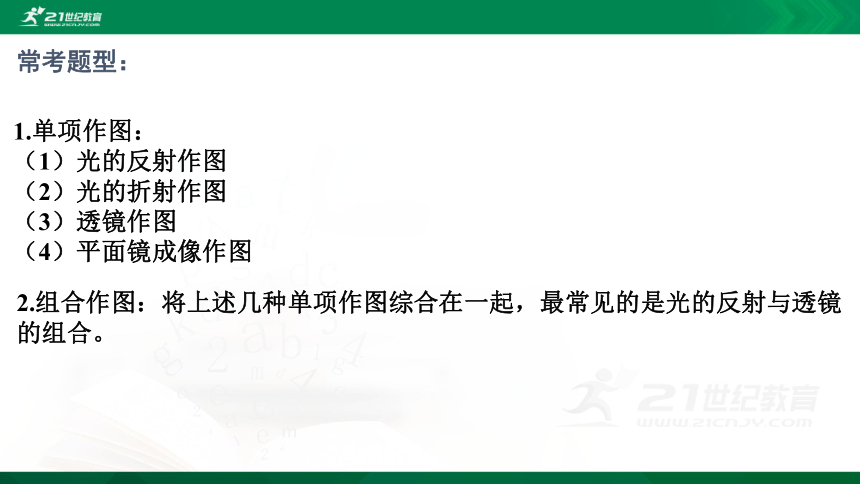

1.单项作图：
（1）光的反射作图
（2）光的折射作图
（3）透镜作图
（4）平面镜成像作图
常考题型：
2.组合作图：将上述几种单项作图综合在一起，最常见的是光的反射与透镜的组合。
解题秘籍：
1.光的反射作图
(1)注意箭头的方向
(2)使用量角器画反射角或者入射角，是两角大小相等。
（3）已知两点和镜面完成光路图：做光源关于平面镜的对称点，连接另一点，与镜面的交点即为入射点。
（4）已知两条反射光线，完成光路图：两条反射光线的反向延长的交点即为像点，像点的对称点即为光源。所以先反向延长反射光线，找到光源的像点，然后利用物像关于镜面对称做出光源，完成作图。
2.平面镜成像作图
：关键点
“物像关于镜面对称”（1）已知入射光线和反射光线做镜面：①画反射光线与入射光线的夹角的角平分线为法线；
②做与法线垂直的线段即为镜面，并用短斜线画出镜背标志。（2）已知物和像做镜面的位置：对应点相连做垂直平分线即为镜面，用短斜线标出镜子的背面。
3.光的折射作图
（1）分清界面和光线的传播方向。
（2）空气面角最大。
4.透镜作图
先要分清是凸透镜还是凹透镜，然后利用它们各自的三条特殊光线作图。（1）凸透镜的三条特殊光线：①通过焦点的光线经凸透镜折射后将平行于主光轴。②平行于主光轴的光线经凸透镜折射后将过焦点。③过光心的光线经凸透镜折射后传播方向不改变。
（2）凹透镜的三条特殊光线：①射向另一侧焦点的光线经凹透镜折射后将平行于主光轴。②平行于主光轴的光线经凹透镜折射后的光线的反向延长线交于入射一侧的焦点。③过光心的光线经凸透镜折射后传播方向不改变。
二、组合作图先要分清光线的来处及传播方向，然后利用每项单独作图的规律，依次完成即可，注意整体的逻辑性。
例题讲解：
1．如图所示，请画出两条光线经过凹透镜后的折射光线。
【答案】
2.请画出图中入射光线对应的折射光线．
【答案】
3.如图所示，AB、CD是平面镜前一点光源S发出的光经平面镜M反射后的两条反射光线，请在图中标出光源S和像点S’的位置，并完成光路图．
【答案】
4.如图所示，A＇B＇是物体AB在平面镜中的像，请你在平面镜前作出物体AB。
【答案】
5.如图所示，S为竖直放置的玻璃砖前的一发光点，由S发出的光经平直玻璃面AB反射后通过M点，请在图中画出入射光线和反射光线以及该入射光在玻璃砖中的折射光线的大致方向。
【答案】
6.一束光线经平面镜反射后,过凸透镜的焦点F射向凸透镜．请在图中画出射向平面镜的人射光线和经凸透镜后的折射光线
【答案】
真题训练
1.如图所示，在凸透镜的右焦点处有一平面镜垂直于主光轴放置．一束光AB经凸透镜和平面镜怎样传播？画出光路图来．
【答案】
2.如图所示，凸透镜主光轴与水面重合，即：上半部分在空气中，下半部分在水中，
请作出通过凸透镜的入射光线，以及折射入水后的光线（方向大致符合物理规律即可）。
【答案】
3.“嫦娥”登月。嫦娥登陆地在月球背面。月球背面电磁环境非常干净，无法直接接收来自地球的信号，所以在登月之前，先要发射一颗中继卫星保障通讯。2018年5月21日，嫦娥四号的“开路先锋”鹊桥中继卫星发射升空进入距月球约6.5万公里的环月使命轨道。2019年1月3日早上
“嫦娥四号”探测器成功着陆在月球背面南极一艾特肯盆地冯?卡门撞击坑的预选着陆区。地球、月球、中继卫星的位置如图甲所示，这样地球上的测控站就可以通过鹊桥中继卫星与嫦娥四号探测器进行通讯了。把中继卫星假想成一个平面镜，搭载控制信号的微波传播特点接近光。请你在图乙中画出地面测控站A点与嫦娥四号探测器B点的通讯路径。
【答案】
4.画出图中人眼通过平面镜M看到桌底下球的光路．
【答案】
5．如图，凸透镜水平放置，F为其焦点，从焦点发出的光经凸透镜折射、平面镜反射后，以图示的角度投射到竖立的屏幕上。请在图中作出完整的光路图，并在反射光路中标明反射角的大小。
【答案】
6.如下图所示，MN为凸透镜的主光轴，A为烛焰，A′为烛焰在光屏上所成的像，根据凸透镜成像原理在下图中画出凸透镜的位置及其焦点（画出一个焦点即可）。
【答案】
7.如图所示，凸透镜与水面平行，一侧的焦点恰好在水面上，水中一束入射光线射向凸透镜的焦点，请画出这束光线发生反射和折射后的光路图．
【答案】
8.（2019自贡）有一点光源S，它在平面镜中的像与凸透镜的焦点F重合，S发出的一条光线经平面镜反射后，反射光线为a，如图所示。请在图中画出：（1）凸透镜的焦点F；（2）点光源S的位置；（3）光线a经过凸透镜后的折射光线。
【答案】
谢谢
