人教物理八年级上册第五章第1节-透镜(共25张PPT)

(共25张PPT)

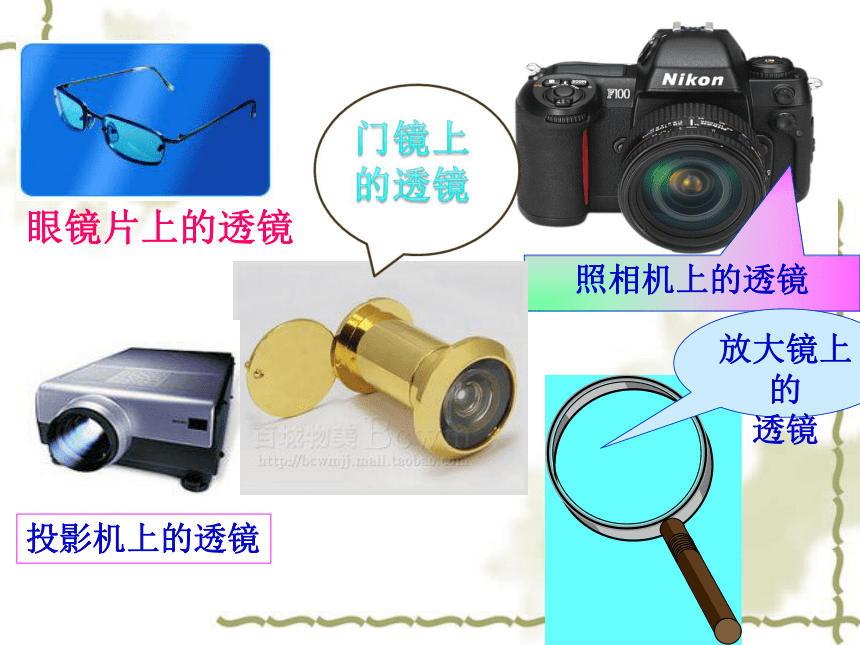

眼镜片上的透镜
照相机上的透镜
投影机上的透镜
放大镜上的
透镜

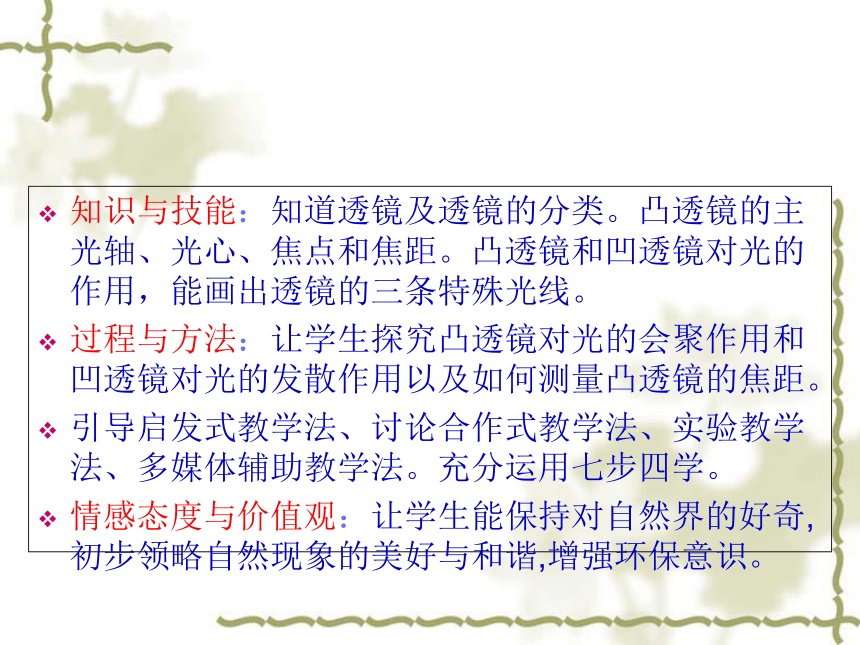

教学目标：
知识与技能：知道透镜及透镜的分类。凸透镜的主光轴、光心、焦点和焦距。凸透镜和凹透镜对光的作用，能画出透镜的三条特殊光线。
过程与方法：让学生探究凸透镜对光的会聚作用和凹透镜对光的发散作用以及如何测量凸透镜的焦距。
引导启发式教学法、讨论合作式教学法、实验教学法、多媒体辅助教学法。充分运用七步四学。
情感态度与价值观：让学生能保持对自然界的好奇,初步领略自然现象的美好与和谐,增强环保意识。

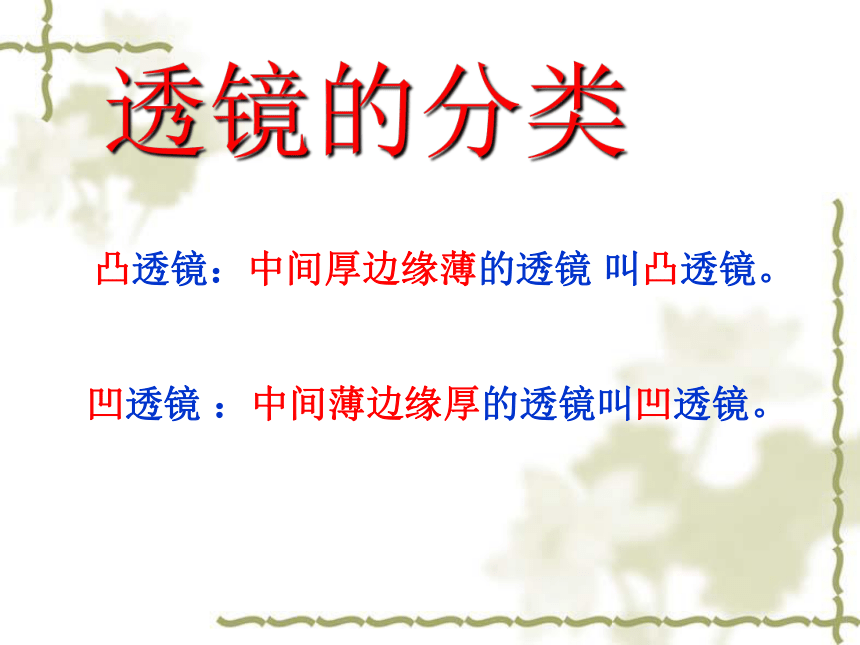

透镜的分类
凸透镜：中间厚边缘薄的透镜
叫凸透镜。
凹透镜
：中间薄边缘厚的透镜叫凹透镜。
属于凸透镜的是：
属于凹透镜的是：
A
、C、D
B
、E
、F

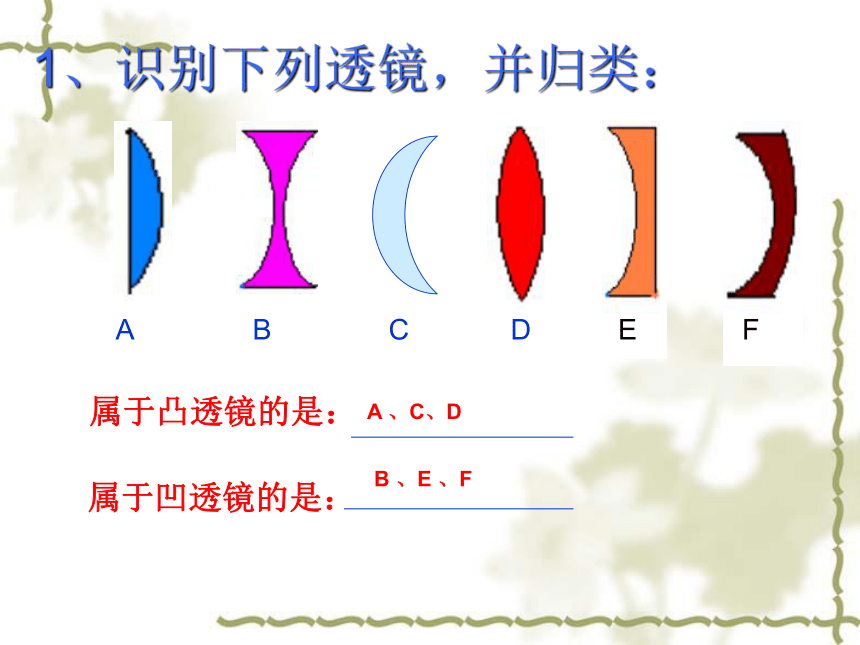

1、识别下列透镜，并归类：

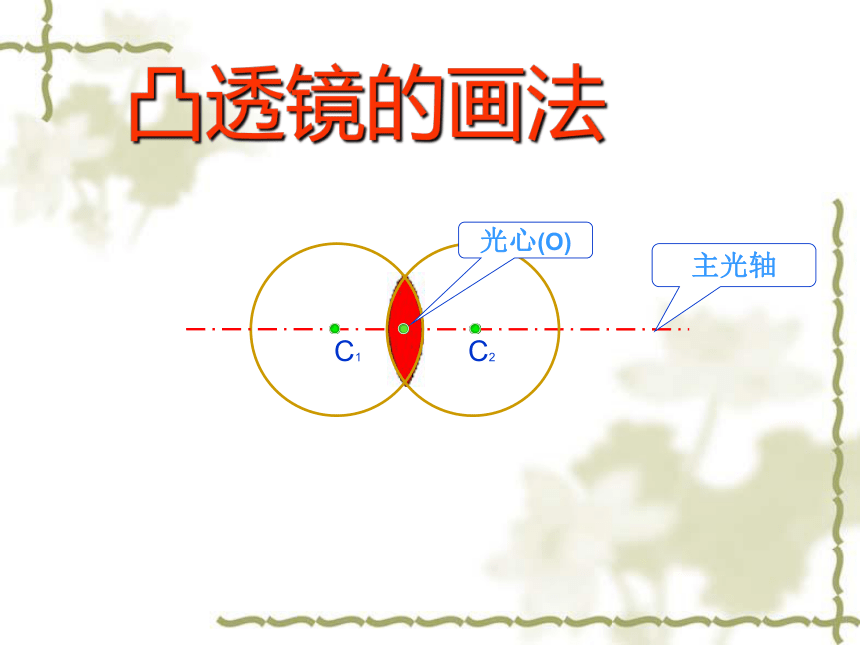

凸透镜的画法
C1
C2
主光轴
光心(O)

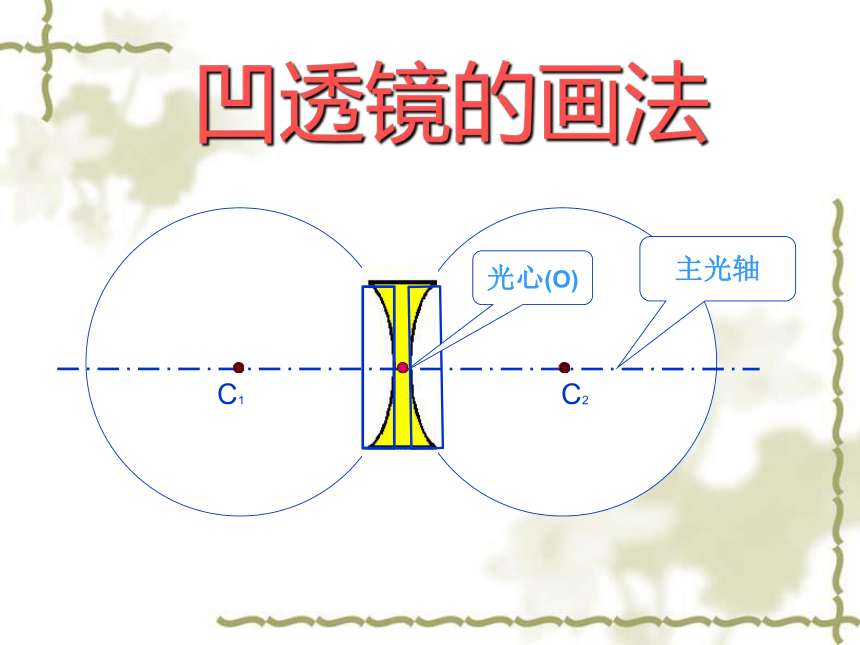

凹透镜的画法
C2
C1
主光轴
光心(O)

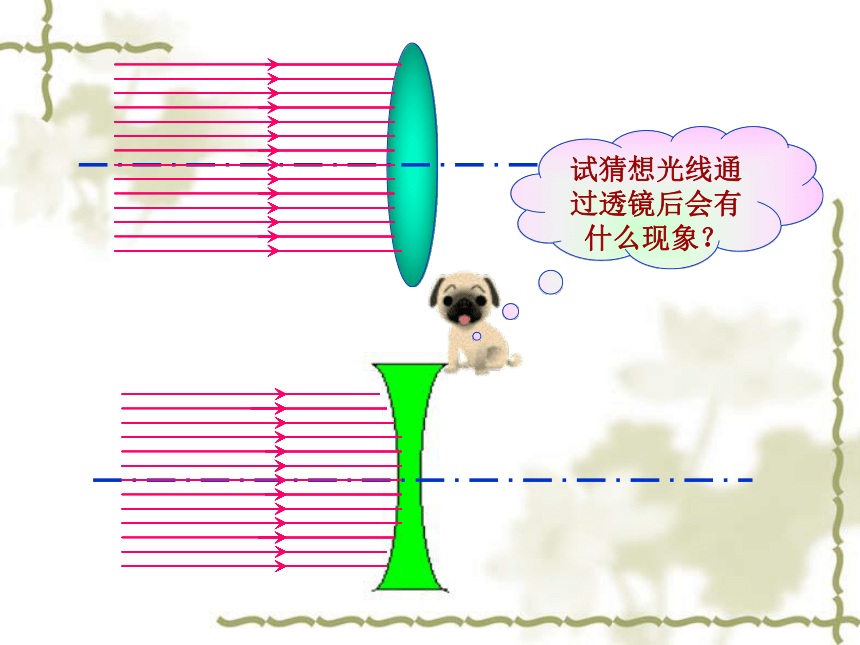

试猜想光线通过透镜后会有什么现象？
探究实验1：
1、凸透镜对光线的作用
2、凹透镜对光线的作用
1、凸透镜对光线的作用
凸透镜对光线起会聚作用，故凸透镜也叫会聚透镜。
凹透镜对光线的作用
F
F
平行于主光轴的光线通过凹透镜后发散，发
散光线的反向延长线相交于主光轴上，它不是
实际光线的会聚点，叫虚焦点(F)。
凸透镜的焦点
O
F
F
2、凸透镜有两个实焦点。
1、平行于主光轴的光线通过凸透镜后会聚于主
光轴上的一点，这个点叫做凸透镜的焦点（F）。
凸透镜的焦距
O
F
F
f
f
2、两边的焦距相等。
1、焦点到凸透镜光心的距离叫做焦距(
f
)。
探究实验2：
（1）探究通过凸透镜光心的光线
和平行于凸透镜主光轴入射的光线。
（2）探究通过凹透镜光心的光线
和平行于凹透镜主光轴入射的光线。
F
F
F
F
三条特殊的光线
1、
通过光心的光线
通过光心的光线
传播方向不改变。
F
F
F
F
2、平行于主光轴的光线
平行于主光轴的光线
经凸透镜折射后通过焦点，经凹透镜折射后发散，发散光线的反向延长线通过虚焦点。
F
F
F
F
3、经过焦点的光线
经过凸透镜焦点的光线
折射后平行于主光轴射出。入射光线的延长线经过凹透镜的焦点，折射后平行于主光轴。
如何测凸透镜的焦距
平行光会聚法测焦距：将凸透镜正对着太阳光，在透镜的另一侧放张白纸，改变透镜和白纸间的距离，直到在白纸上找到一个最小最亮的光斑，用刻度尺量出光斑到透镜的距离即为焦距
其实早在我国汉代就有记载“削冰令其圆，举以向日，以艾承其影，则生火。”谁能用现代汉语描述它？谁又能解释其原因？
学以致用
一、透镜的分类：
学到了什么？
二、概念：
凸透镜和凹透镜
三、透镜对光线的作用：
1、凸透镜对光起会聚作用
2、凹透镜对光起发散作用
1、主
光
轴
---通过两个球面球心的直线叫做透镜的主光轴。
2、光
心(O)
---主光轴上特殊的点，通过它的光线传播方向
不改变，这个点叫做透镜的光心。
3、焦
点(
F)
---平行于主光轴的光线通过凸透镜后会聚于主光轴
上的一点，这个点叫焦点。
4、焦
距(
f
)
---焦点到光心的距离叫焦距。
学到了什么？
1、
通过光心的光线传播方向不改变。
2、平行于主光轴的光线经凸透镜折射后通
过
焦点，经凹透镜折射后发散，发散光线的反向延长线通过虚焦点。
3、经过凸透镜焦点的光线折射后平行于主光轴射出。对着凹透镜异侧虚焦点入射的光线折射后平行于主光轴射出
。
四、三条特殊光线：
　在下图中填入合适的透镜
完成光路图
