交流电单元复习课
高二年级
物理
交变电流
交变电流
定义
正弦式
交变电流
产生
变化规律
从中性面计时
图像

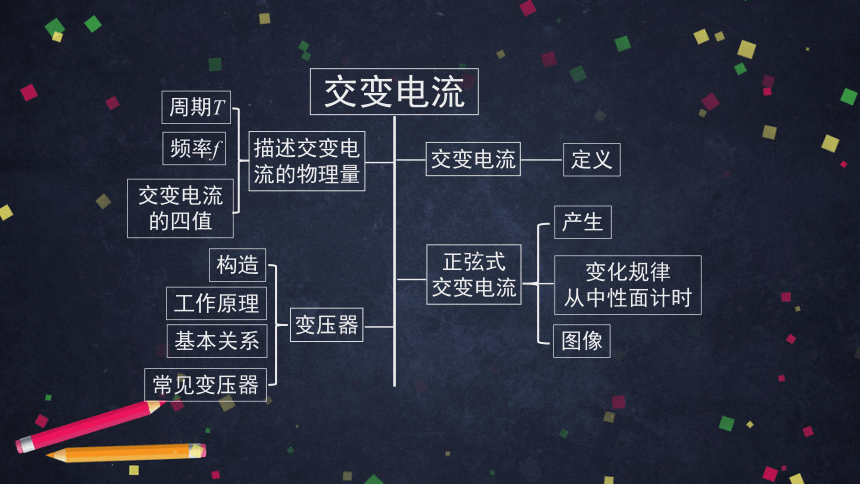

描述交变电
流的物理量

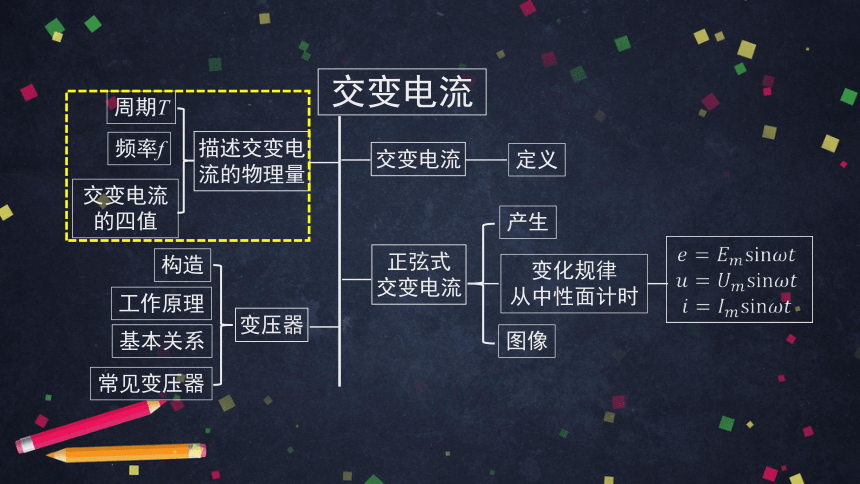

周期T
交变电流
的四值
频率f
变压器
构造
工作原理
基本关系
常见变压器

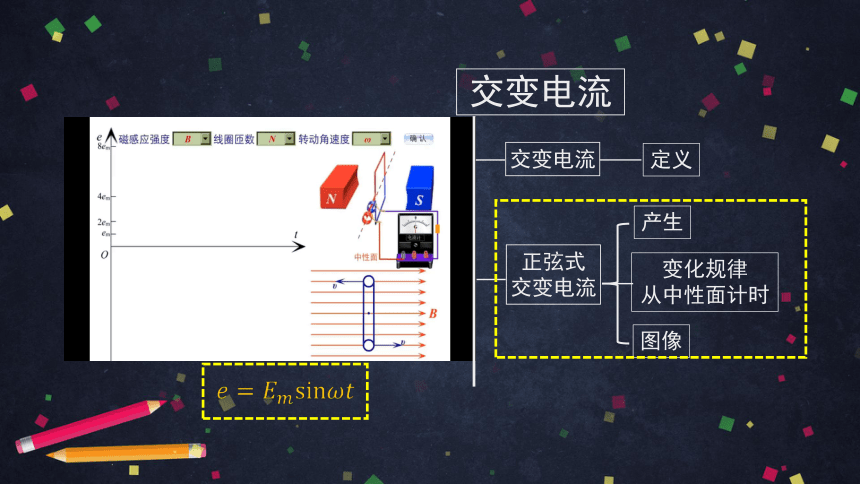

交变电流
定义
交变电流
正弦式
交变电流
产生
变化规律
从中性面计时
图像

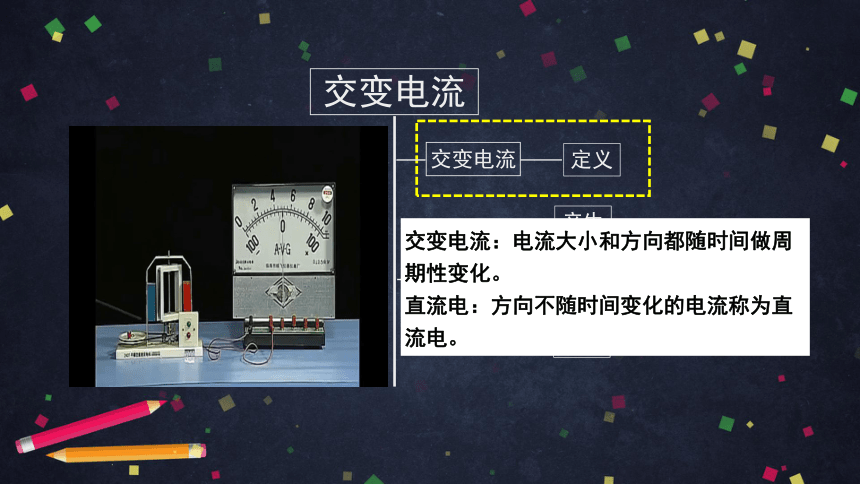

交变电流:电流大小和方向都随时间做周期性变化。
直流电:方向不随时间变化的电流称为直流电。
交变电流
定义
正弦式
交变电流
产生
变化规律
从中性面计时
图像

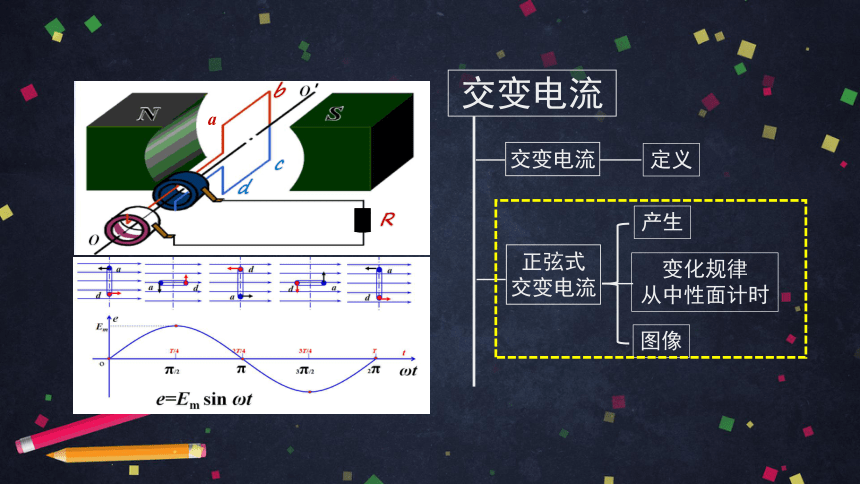

交变电流
a
b
d
c
R
O
O'
交变电流
定义
正弦式
交变电流
产生
变化规律
从中性面计时
图像
交变电流
交变电流
定义
正弦式
交变电流
产生
变化规律
从中性面计时
图像
描述交变电
流的物理量
周期T
交变电流
的四值
频率f
变压器
构造
工作原理
基本关系
常见变压器
交变电流
T

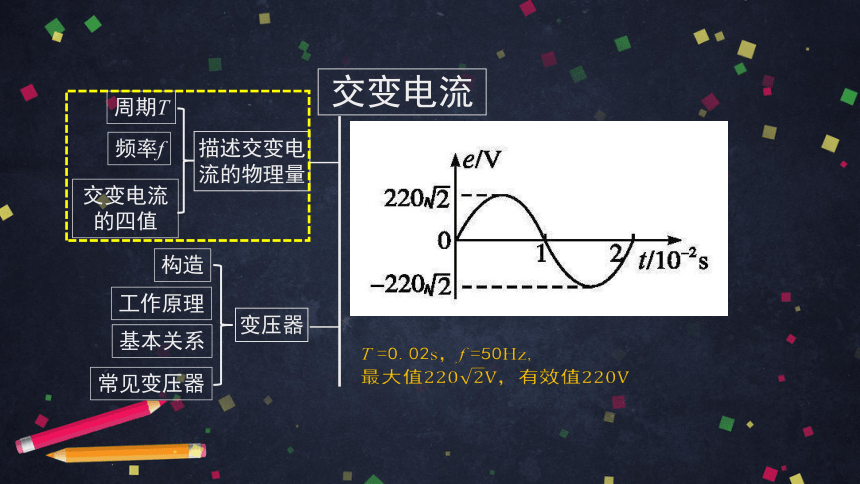

=0.02s,f
=50Hz,
最大值,有效值220V
描述交变电
流的物理量
周期T
交变电流
的四值
频率f
变压器
构造
工作原理
基本关系
常见变压器
交变电流
描述交变电
流的物理量
周期T
交变电流
的四值
频率f
变压器
构造
工作原理
基本关系
常见变压器

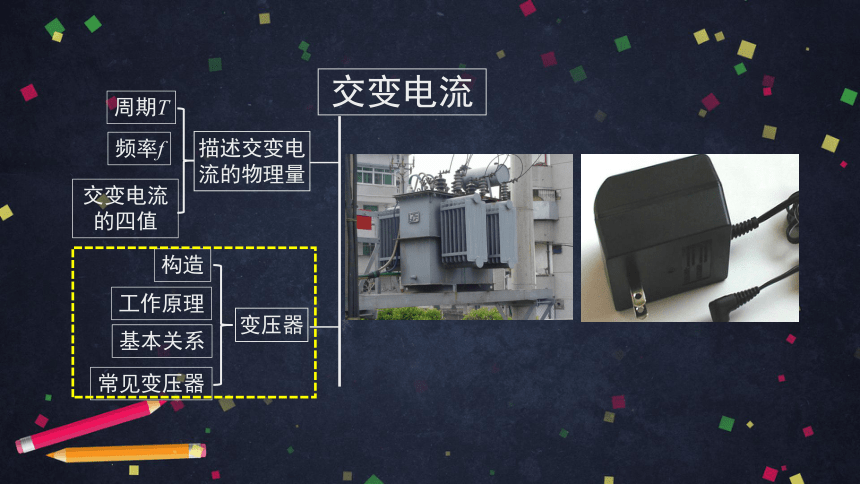

交变电流

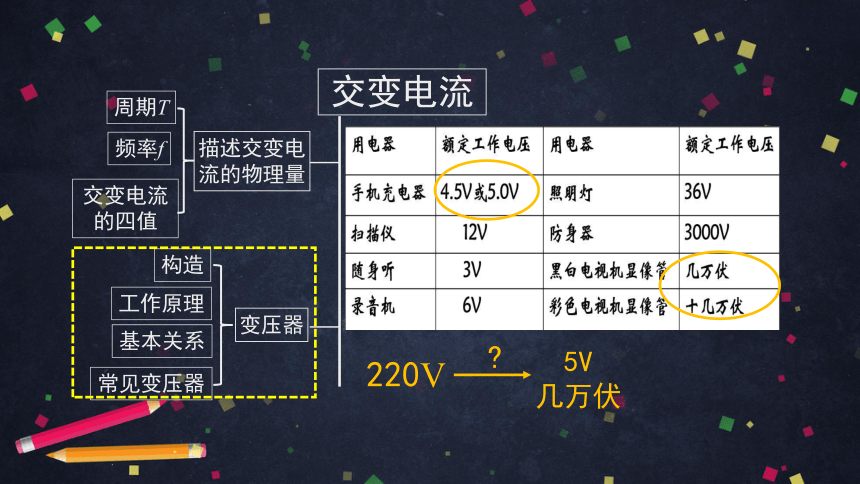

220V
?
5V
几万伏
描述交变电
流的物理量
周期T
交变电流
的四值
频率f
变压器
构造
工作原理
基本关系
常见变压器
交变电流
描述交变电
流的物理量
周期T
交变电流
的四值
频率f
变压器
构造
工作原理
基本关系
常见变压器
交变电流

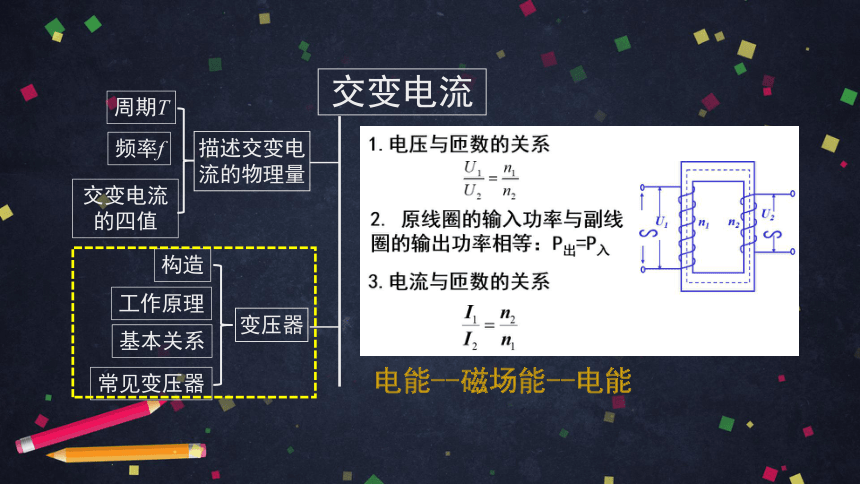

电磁感应的互感现象
描述交变电
流的物理量
周期T
交变电流
的四值
频率f
变压器
构造
工作原理
基本关系
常见变压器
交变电流
电能--磁场能--电能

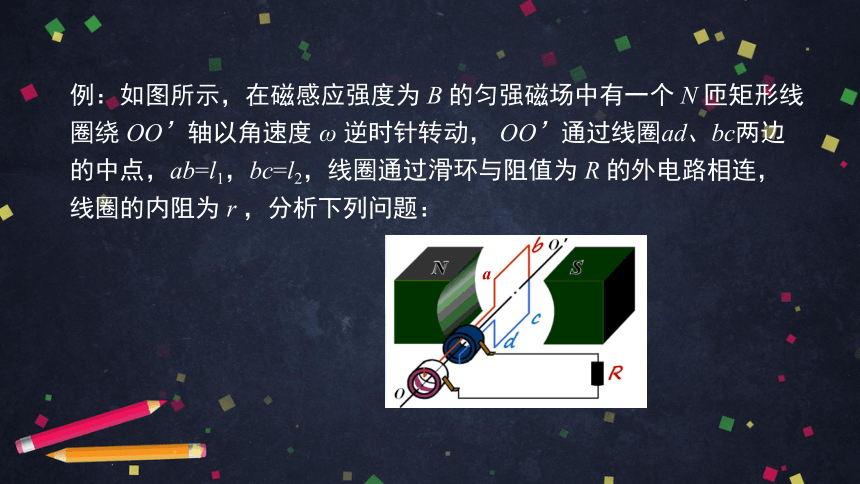

例:如图所示,在磁感应强度为
B
的匀强磁场中有一个
N
匝矩形线圈绕
OO’轴以角速度
ω
逆时针转动,
OO’通过线圈ad、bc两边的中点,ab=l1,bc=l2,线圈通过滑环与阻值为
R
的外电路相连,线圈的内阻为
r
,分析下列问题:
a
b
d
c
R
O
O'
(1)关于穿过线圈平面的磁通量及其变化
a
b
d
c
R
O
O'
A.线圈处于中性面位置时,磁通量最大,磁通量的变化率为零
B.线圈从中性面转过30°过程中,磁通量的变化量为
Bl1l2
cos
30°
C.线圈平面与磁感线夹角为60°时,磁通量的变化率为
D.线圈转动过程中,磁通量在均匀变化
磁通量变化量:
穿过某一闭合回路的磁感线的总条数
磁通量、磁通量变化量、磁通量变化率:
磁通量:
磁通量变化率:
反映磁通量变化的快慢
;
(1)关于穿过线圈平面的磁通量及其变化
a
b
d
c
R
O
O'
A.线圈处于中性面位置时,磁通量最大,磁通量的变化率为零
B.线圈从中性面转过30°过程中,磁通量的变化量为
Bl1l2
cos
30°
C.线圈平面与磁感线夹角为60°时,磁通量的变化率为
D.线圈转动过程中,磁通量在均匀变化
(1)关于穿过线圈平面的磁通量及其变化
a
b
d
c
R
O
O'
A.线圈处于中性面位置时,磁通量最大,磁通量的变化率为零
中性面位置时,线圈平面与磁感线垂直:
(1)关于穿过线圈平面的磁通量及其变化
a
b
d
c
R
O
O'
B.线圈从中性面转过30°过程中,磁通量的变化量为
Bl1l2
cos
30°
从中性面转过30°:
中性面位置
转过30°
-
(1)关于穿过线圈平面的磁通量及其变化
a
b
d
c
R
O
O'
C.线圈平面与磁感线夹角为60°时,磁通量的变化率为
从中性面开始转动60°时,回路产生感应电动势大小为:
=
=
(1)关于穿过线圈平面的磁通量及其变化
a
b
d
c
R
O
O'
D.线圈转动过程中,磁通量在均匀变化
从中性面开始转动,线圈平面的磁通量随时间变化规律:
(1)关于穿过线圈平面的磁通量及其变化
a
b
d
c
R
O
O'
A.线圈处于中性面位置时,磁通量最大,磁通量的变化率为零.
B.线圈从中性面转过30°过程中,磁通量的变化量为
Bl1l2
cos
30°.
C.线圈平面与磁感线夹角为60°时,磁通量的变化率为
D.线圈转动过程中,磁通量在均匀变化
答案:A
交变电流
定义
正弦式
交变电流
产生
变化规律
从中性面计时
图像
交变电流
磁通量:
磁通量变化率:
a
b
d
c
R
O
O'
A.线圈处于中性面转过30°时,线圈ab、cd两边的速度大小都为速度方向与磁感线夹角为30°或150°
B.线圈转动过程中只有ab、cd两边产生感应电动势,大小各为(从中性面开始计时),且在线圈回路中提供的电流方向相同
C.如果闭合线圈能绕ab边为轴转动,线圈中产生的感应电动势也是
D.若从垂直于中性面位置开始计时,线圈转动过程产生的感应电动势表达式为
(2)关于正弦式交流电的产生
a
b
d
c
R
O
O'
A.线圈处于中性面转过30°时,线圈ab、cd两边的速度大小都为速度方向与磁感线夹角为30°或150°
(2)关于正弦式交流电的产生
t
=
30°:
ab边速度方向与磁感线夹角150°
cd边速度方向与磁感线夹角为30°
a
b
d
c
R
O
O'
B.线圈转动过程中只有ab、cd两边产生感应电动势,大小各为(从中性面开始计时),且在线圈回路中提供的电流方向相同
(2)关于正弦式交流电的产生
右手定则判断电流方向为:adcba
a
b
d
c
R
O
O'
C.如果闭合线圈能绕ab边为轴转动,线圈中产生的感应电动势也是
(2)关于正弦式交流电的产生
=
若闭合线圈绕ab边为轴转动:
a
b
d
c
R
O
O'
C.如果闭合线圈能绕ab边为轴转动,线圈中产生的感应电动势也是
(2)关于正弦式交流电的产生
与转轴位置无关
a
b
d
c
R
O
O'
D.若从垂直于中性面位置开始计时,线圈转动过程产生的感应电动势表达式为
(2)关于正弦式交流电的产生
a
b
d
c
R
O
O'
A.线圈处于中性面转过30°时,线圈ab、cd两边的速度大小都为速度方向与磁感线夹角为30°或150°
B.线圈转动过程中只有ab、cd两边产生感应电动势,大小各为(从中性面开始计时),且在线圈回路中提供的电流方向相同
C.如果闭合线圈能绕ab边为轴转动,线圈中产生的感应电动势也是
D.若从垂直于中性面位置开始计时,线圈转动过程产生的感应电动势表达式为
(2)关于正弦式交流电的产生
答案:ABCD
交变电流
定义
正弦式
交变电流
产生
变化规律
从中性面计时
图像
交变电流
a
b
d
c
R
O
O'
A.如果线圈转动角速度为50rad/s,则交流电的频率为50Hz
B.交流电周期为0.02s
时,每秒钟电流方向变化100次
C.ab边在中性面左侧时,电流由b向a,在右侧时,电流由a向b
D.只增大线圈转动的角速度ω,交流电的周期变小,有效值增大。
(3)关于交流电的方向及变化
a
b
d
c
R
O
O'
A.如果线圈转动角速度为50rad/s,则交流电的频率为50Hz
(3)关于交流电的方向及变化
由角速度与频率关系:
Hz
B.交流电周期为0.02s
时,每秒钟电流方向变化100次
(3)关于交流电的方向及变化
线圈越过中性面,线圈中感应电流方向要改变。线圈转一周,感应电流方向改变两次。
Hz
C.ab边在中性面左侧时,电流由b向a,在右侧时,电流由a向b
(3)关于交流电的方向及变化
电流方向为:adcba
电流方向为:abcda
电流方向判断:
右手定则
楞次定律
D.只增大线圈转动的角速度ω,交流电的周期变小,有效值增大。
(3)关于交流电的方向及变化
角速度与周期的关系:
正弦式交流电的有效值:
a
b
d
c
R
O
O'
A.如果线圈转动角速度为50rad/s,则交流电的频率为50Hz
B.交流电周期为0.02s
时,每秒钟电流方向变化100次
C.ab边在中性面左侧时,电流由b向a,在右侧时,电流由a向b
D.只增大线圈转动的角速度ω,交流电的周期变小,有效值增大。
(3)关于交流电的方向及变化
答案:BCD
交变电流
定义
正弦式
交变电流
产生
变化规律
从中性面计时
图像
描述交变电
流的物理量
周期T
交变电流
的四值
频率f
变压器
构造
工作原理
基本关系
常见变压器
交变电流
a
b
d
c
R
O
O'
A.线圈从中性面开始转过
周过程中,产生的平均感应电动势为
B.线圈转动一周过程中,最大感应电动势为
平均感应电动势为零
C.线圈转到其平面与中性面夹角为
45°时,感应电动势与其有效值大小相同
D.影响感应电动势大小的因素是磁感应强度和线圈面积
(4)关于线圈中的电动势
描述交变电流的瞬时值、最大值、有效值、平均值
物理含义
重要关系
瞬时值
交变电流某一时刻的值
最大值
(峰值)
最大的瞬时值
物理含义
重要关系
有效值
跟交变电流的热效应等效的恒定电流值
平均值
交变电流图像中图像与时间轴所夹面积与时间的比值
描述交变电流的瞬时值、最大值、有效值、平均值
a
b
d
c
R
O
O'
A.线圈从中性面开始转过
周过程中,产生的平均感应电动势为
(4)关于线圈中的电动势
由:
a
b
d
c
R
O
O'
B.线圈转动一周过程中,最大感应电动势为
平均感应电动势为零
(4)关于线圈中的电动势
线圈在垂直于中性面的位置:
(4)关于线圈中的电动势
:
0
a
b
d
c
R
O
O'
C.线圈转到其平面与中性面夹角为
45°时,感应电动势与其有效值大小相同
(4)关于线圈中的电动势
从中性面开始计时:
a
b
d
c
R
O
O'
D.影响感应电动势大小的因素是磁感应强度和线圈面积
(4)关于线圈中的电动势
影响感应电动势大小的因素是:
磁感应强度、线圈面积、线圈转动角速度、匝数
a
b
d
c
R
O
O'
A.线圈从中性面开始转过
周过程中,产生的平均感应电动势为
B.线圈转动一周过程中,最大感应电动势为
平均感应电动势为零
C.线圈转到其平面与中性面夹角为
45°时,感应电动势与其有效值大小相同
D.影响感应电动势大小的因素是磁感应强度和线圈面积
(4)关于线圈中的电动势
答案:ABC
描述交变电
流的物理量
周期T
交变电流
的四值
频率f
变压器
构造
工作原理
基本关系
常见变压器
交变电流
四值
区别与联系
瞬时值
最大值
有效值
平均值
a
b
d
c
R
O
O'
A.电阻中的电流按
的规律变化,用电压表量的线圈输出端电压为
B.电流的功率为
电阻
R
上的发热功率为
C.线圈转动一周过程中,平均感应电动势为零,电流做的功为
D.线圈从平行于
B
的位置转过60°的过程中,流过导体截面的电量为转过一周时,流过的电量为零
(5)关于交流电的电功及电量计算
交变电流“四值”的适用情况
物理含义
重要关系
适用情况
瞬时值
交变电流某一时刻的值
计算线圈某一时刻的受力情况
最大值
(峰值)
最大的瞬时值
确定用电器的耐压值(如电容器等)
物理含义
重要关系
适用情况
有效值
跟交变电流的热效应等效的恒定电流值
①计算与电流热效应相关的量
②交流电表的测量值
③电气设备标注的额定电压、额定电流
④保险丝的熔断电流
平均值
交变电流图像中图像与时间轴所夹面积与时间的比值
交变电流“四值”的适用情况
a
b
d
c
R
O
O'
A.电阻中的电流按
的规律变化,用电压表量的线圈输出端电压为
线圈从中性面开始转动时,
(5)关于交流电的电功及电量计算
电压表测量线圈输出电压为路端电压的有效值:
a
b
d
c
R
O
O'
B.电流的功率为
电阻
R
上的发热功率为
电流的功率用有效值计算为:
(5)关于交流电的电功及电量计算
电阻
R
上的发热功率用有效值计算为:
a
b
d
c
R
O
O'
C.线圈转动一周过程中,平均感应电动势为零,电流做的功为
线圈转过一周过程中:
电流做的功用有效值计算:
(5)关于交流电的电功及电量计算
a
b
d
c
R
O
O'
D.线圈从平行于
B
的位置转过60°的过程中,流过导体截面的电量为转过一周时,流过的电量为零
(5)关于交流电的电功及电量计算
a
b
d
c
R
O
O'
A.电阻中的电流按
的规律变化,用电压表量的线圈输出端电压为
B.电流的功率为
电阻
R
上的发热功率为
C.线圈转动一周过程中,平均感应电动势为零,电流做的功为
D.线圈从平行于
B
的位置转过60°的过程中,流过导体截面的电量为转过一周时,流过的电量为零
(5)关于交流电的电功及电量计算
答案:D
描述交变电
流的物理量
周期T
交变电流
的四值
频率f
变压器
构造
工作原理
基本关系
常见变压器
交变电流
四值
适用情况
瞬时值
计算线圈某一时刻的受力情况
最大值
确定用电器的耐压值
有效值
①计算与电流热效应相关的量
②交流电表的测量值
③电气设备的额定电压、额定电流
④保险丝的熔断电流
平均值
计算电荷量
A.如果次级线圈并联的负载减小,则次级电流减小,但电源的输入功率不变
B.如果只减小初级线圈匝数,或只增加次级线圈的匝数,则次级线圈中的电流增大,变压器的输入功率增加
C.如果次级线圈有两组,则有,和(n、n1、n2分别为初次级线圈匝数,I、I1、I2分别为初次级电流)
D.如果在变压器初级线圈电路中串联一个理想二极管,则与给初级线圈输入直流电一样,次级线圈两端电压为零
(6)关于理想变压器的工作原理
把交流电接在理想变压器初级线圈的两端,量得初级线圈两端电压为U
理想变压器基本量间的关系
功率关系
电压关系
电流关系
频率关系
A.如果次级线圈并联的负载减小,则次级电流减小,但电源的输入功率不变
把交流电接在理想变压器初级线圈的两端,量得初级线圈两端电压为U
次级线圈负载
R
减小时:
(6)关于理想变压器的工作原理
因U、n1、n2没有变化
不变
增大
增大
增大
B.如果只减小初级线圈匝数,或只增加次级线圈的匝数,则次级线圈中的电流增大,变压器的输入功率增加
把交流电接在理想变压器初级线圈的两端,量得初级线圈两端电压为U
由电压与匝数关系:
(6)关于理想变压器的工作原理
减小,或增加时,U2
增大
增大
增大
增大
C.如果次级线圈有两组,则有,和(n、n1、n2分别为初次级线圈匝数,I、I1、I2分别为初次级电流)
把交流电接在理想变压器初级线圈的两端,量得初级线圈两端电压为U
有两个次级线圈:
(6)关于理想变压器的工作原理
D.如果在变压器初级线圈电路中串联一个理想二极管,则与给初级线圈输入直流电一样,次级线圈两端电压为零
把交流电接在理想变压器初级线圈的两端,量得初级线圈两端电压为U
(6)关于理想变压器的工作原理
理想二极管:单向导电性
通过二极管的某半周电流有增大和减小过程
闭合铁芯中磁通量变化
A.如果次级线圈并联的负载减小,则次级电流减小,但电源的输入功率不变
B.如果只减小初级线圈匝数,或只增加次级线圈的匝数,则次级线圈中的电流增大,变压器的输入功率增加
C.如果次级线圈有两组,则有,和(n、n1、n2分别为初次级线圈匝数,I、I1、I2分别为初次级电流)
D.如果在变压器初级线圈电路中串联一个理想二极管,则与给初级线圈输入直流电一样,次级线圈两端电压为零
(6)关于理想变压器的工作原理
把交流电接在理想变压器初级线圈的两端,量得初级线圈两端电压为U
答案:BC
描述交变电
流的物理量
周期T
交变电流
的四值
频率f
变压器
构造
工作原理
基本关系
常见变压器
交变电流
决定
决定
决定
决定
电磁感
应现象
交变
电流
应用
小结
恒定
电流
扩展
变压器
实验
理论
正弦式交流电
的产生与描述
电能
输送
实际问题
从生活走向物理
从物理走向社会
从科学到技术
