中考复习考点模拟题分类04串并联电路计算（36页）

(共36张PPT)
中考复习考点模拟题分类
04串并联电路计算

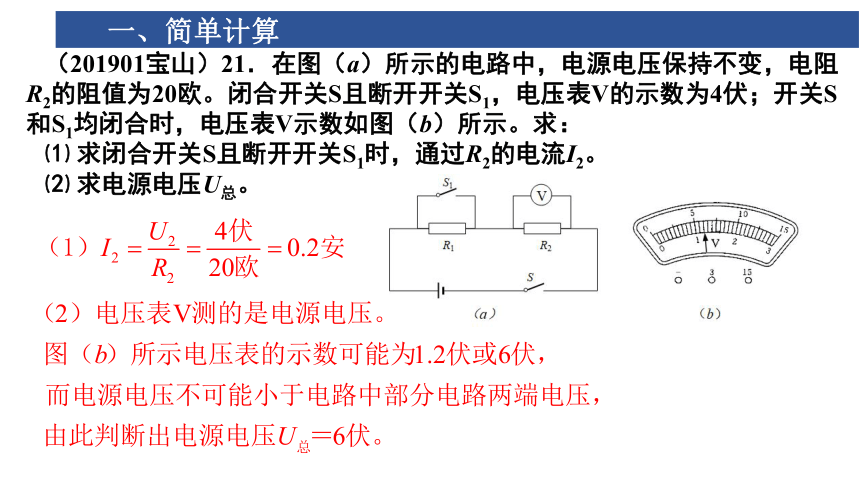

（201901宝山）21．在图（a）所示的电路中，电源电压保持不变，电阻R2的阻值为20欧。闭合开关S且断开开关S1，电压表V的示数为4伏；开关S和S1均闭合时，电压表V示数如图（b）所示。求：
⑴
求闭合开关S且断开开关S1时，通过R2的电流I2。
⑵
求电源电压U总。
一、简单计算

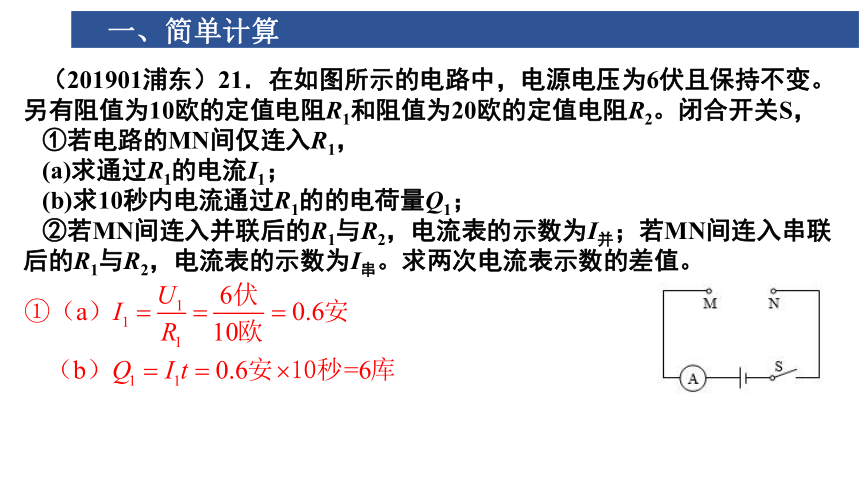

（201901浦东）21．在如图所示的电路中，电源电压为6伏且保持不变。另有阻值为10欧的定值电阻R1和阻值为20欧的定值电阻R2。闭合开关S，
①若电路的MN间仅连入R1，
(a)求通过R1的电流I1；
(b)求10秒内电流通过R1的的电荷量Q1；
②若MN间连入并联后的R1与R2，电流表的示数为I并；若MN间连入串联后的R1与R2，电流表的示数为I串。求两次电流表示数的差值。
一、简单计算

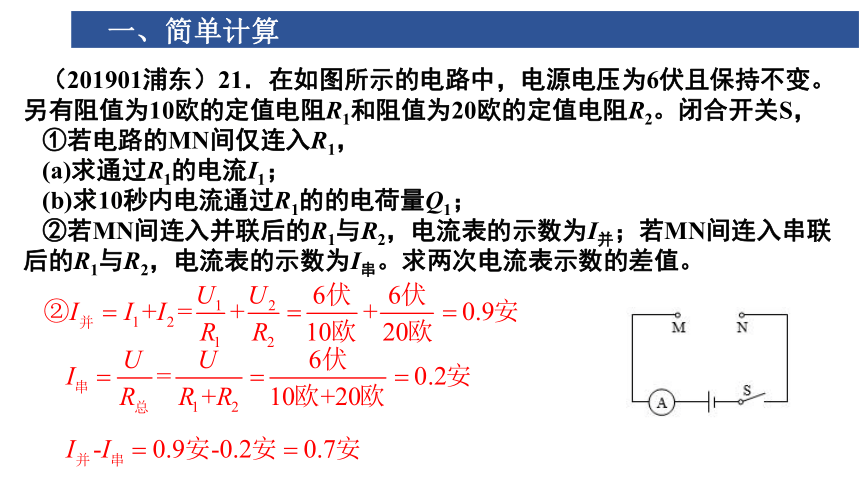

（201901浦东）21．在如图所示的电路中，电源电压为6伏且保持不变。另有阻值为10欧的定值电阻R1和阻值为20欧的定值电阻R2。闭合开关S，
①若电路的MN间仅连入R1，
(a)求通过R1的电流I1；
(b)求10秒内电流通过R1的的电荷量Q1；
②若MN间连入并联后的R1与R2，电流表的示数为I并；若MN间连入串联后的R1与R2，电流表的示数为I串。求两次电流表示数的差值。
一、简单计算

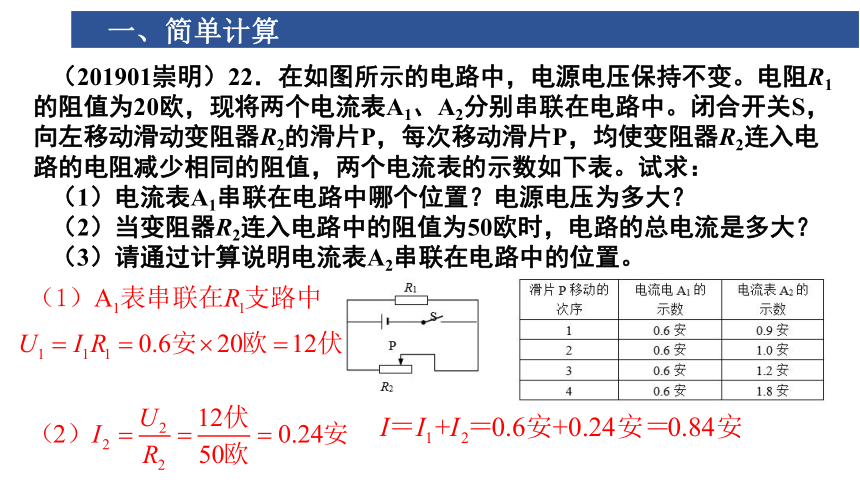

（201901崇明）22．在如图所示的电路中，电源电压保持不变。电阻R1的阻值为20欧，现将两个电流表A1、A2分别串联在电路中。闭合开关S，向左移动滑动变阻器R2的滑片P，每次移动滑片P，均使变阻器R2连入电路的电阻减少相同的阻值，两个电流表的示数如下表。试求：
（1）电流表A1串联在电路中哪个位置？电源电压为多大？
（2）当变阻器R2连入电路中的阻值为50欧时，电路的总电流是多大？
（3）请通过计算说明电流表A2串联在电路中的位置。
一、简单计算

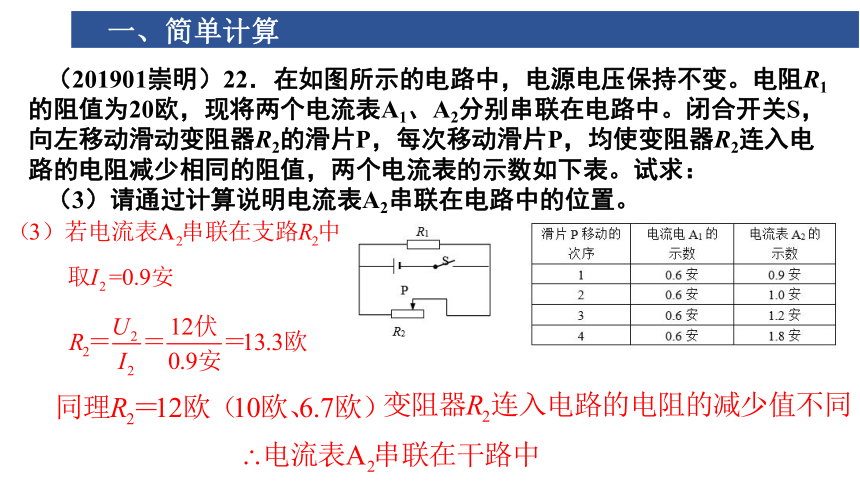

（201901崇明）22．在如图所示的电路中，电源电压保持不变。电阻R1的阻值为20欧，现将两个电流表A1、A2分别串联在电路中。闭合开关S，向左移动滑动变阻器R2的滑片P，每次移动滑片P，均使变阻器R2连入电路的电阻减少相同的阻值，两个电流表的示数如下表。试求：
（3）请通过计算说明电流表A2串联在电路中的位置。
一、简单计算

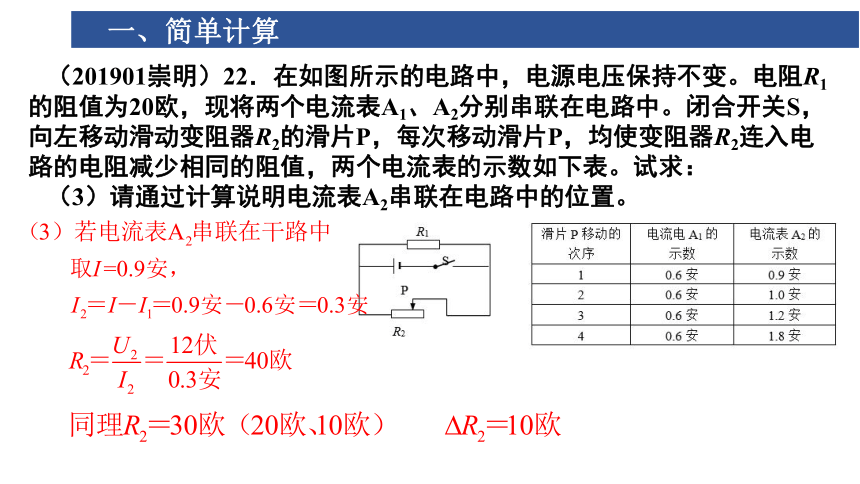

（201901崇明）22．在如图所示的电路中，电源电压保持不变。电阻R1的阻值为20欧，现将两个电流表A1、A2分别串联在电路中。闭合开关S，向左移动滑动变阻器R2的滑片P，每次移动滑片P，均使变阻器R2连入电路的电阻减少相同的阻值，两个电流表的示数如下表。试求：
（3）请通过计算说明电流表A2串联在电路中的位置。
一、简单计算

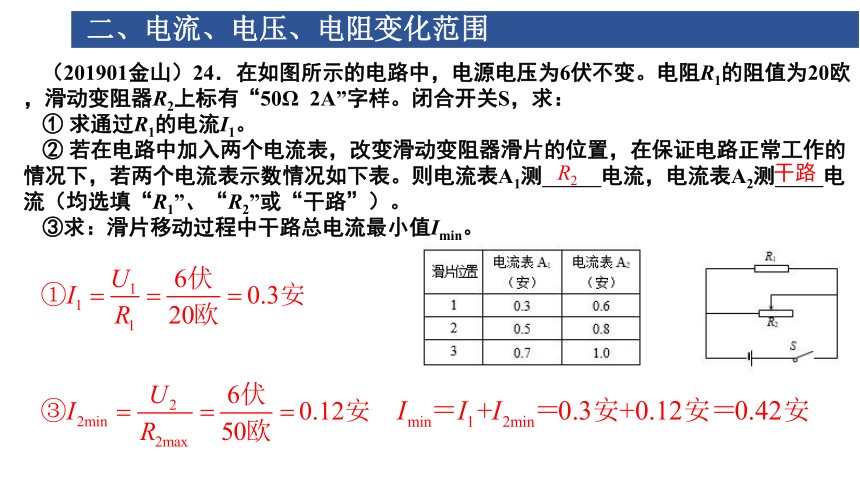

（201901金山）24．在如图所示的电路中，电源电压为6伏不变。电阻R1的阻值为20欧，滑动变阻器R2上标有“50Ω
2A”字样。闭合开关S，求：
①
求通过R1的电流I1。
②
若在电路中加入两个电流表，改变滑动变阻器滑片的位置，在保证电路正常工作的情况下，若两个电流表示数情况如下表。则电流表A1测
电流，电流表A2测
电流（均选填“R1”、“R2”或“干路”）。
③求：滑片移动过程中干路总电流最小值Imin。
R2
干路
二、电流、电压、电阻变化范围

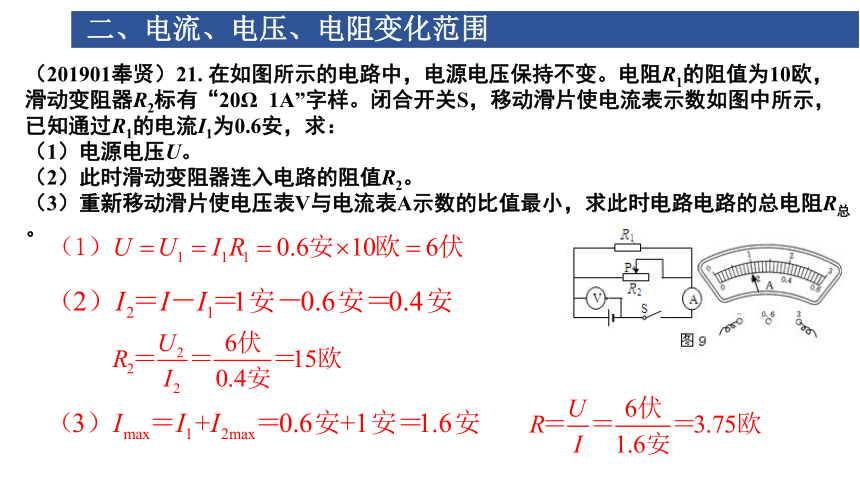

（201901奉贤）21.
在如图所示的电路中，电源电压保持不变。电阻R1的阻值为10欧，滑动变阻器R2标有“20Ω
1Α”字样。闭合开关S，移动滑片使电流表示数如图中所示，已知通过R1的电流I1为0.6安，求：
（1）电源电压U。
（2）此时滑动变阻器连入电路的阻值R2。
（3）重新移动滑片使电压表V与电流表A示数的比值最小，求此时电路电路的总电阻R总。
二、电流、电压、电阻变化范围

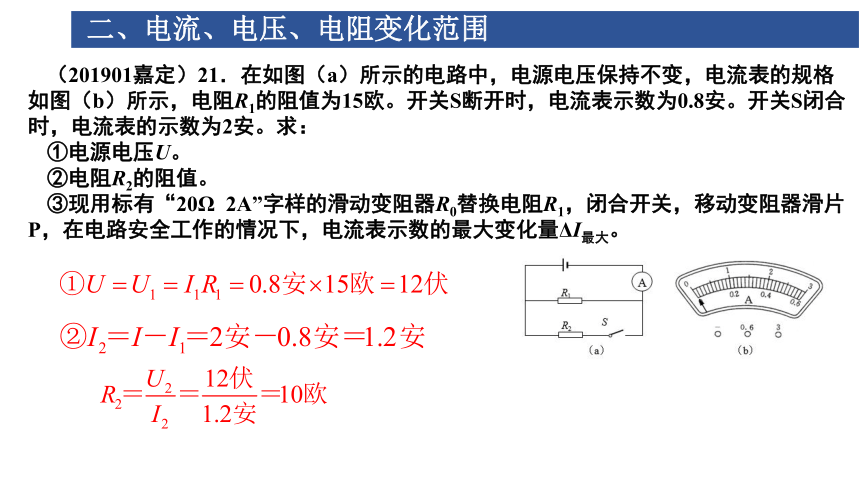

（201901嘉定）21．在如图（a）所示的电路中，电源电压保持不变，电流表的规格如图（b）所示，电阻R1的阻值为15欧。开关S断开时，电流表示数为0.8安。开关S闭合时，电流表的示数为2安。求：
①电源电压U。
②电阻R2的阻值。
③现用标有“20Ω
2Α”字样的滑动变阻器R0替换电阻R1，闭合开关，移动变阻器滑片P，在电路安全工作的情况下，电流表示数的最大变化量ΔI最大。
二、电流、电压、电阻变化范围
（201901嘉定）21．在如图（a）所示的电路中，电源电压保持不变，电流表的规格如图（b）所示，电阻R1的阻值为15欧。开关S断开时，电流表示数为0.8安。开关S闭合时，电流表的示数为2安。求：
③现用标有“20Ω
2Α”字样的滑动变阻器R0替换电阻R1，闭合开关，移动变阻器滑片P，在电路安全工作的情况下，电流表示数的最大变化量ΔI最大。
>3安
二、电流、电压、电阻变化范围

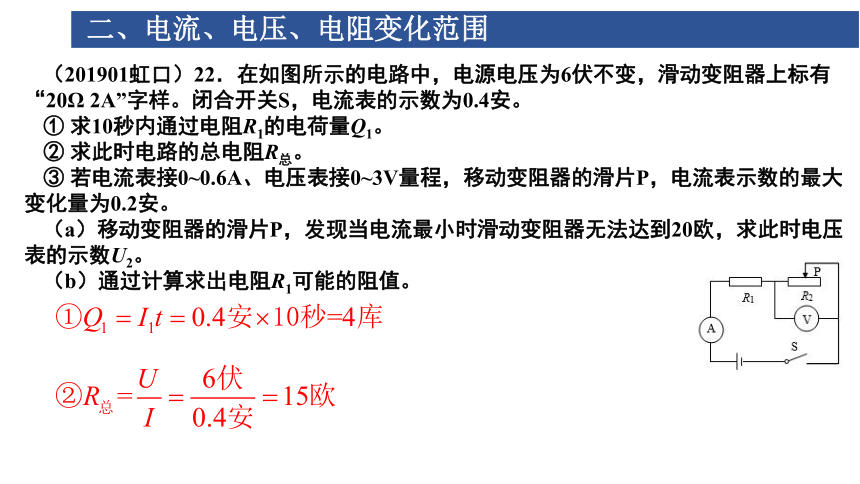

（201901虹口）22．在如图所示的电路中，电源电压为6伏不变，滑动变阻器上标有“20Ω
2A”字样。闭合开关S，电流表的示数为0.4安。
①
求10秒内通过电阻R1的电荷量Q1。
②
求此时电路的总电阻R总。
③
若电流表接0~0.6A、电压表接0~3V量程，移动变阻器的滑片P，电流表示数的最大变化量为0.2安。
（a）移动变阻器的滑片P，发现当电流最小时滑动变阻器无法达到20欧，求此时电压表的示数U2。
（b）通过计算求出电阻R1可能的阻值。
二、电流、电压、电阻变化范围
（201901虹口）22．在如图所示的电路中，电源电压为6伏不变，滑动变阻器上标有“20Ω
2A”字样。闭合开关S，电流表的示数为0.4安。
③
若电流表接0~0.6A、电压表接0~3V量程，移动变阻器的滑片P，电流表示数的最大变化量为0.2安。
（a）移动变阻器的滑片P，发现当电流最小时滑动变阻器无法达到20欧，求此时电压表的示数U2。
（b）通过计算求出电阻R1可能的阻值。
二、电流、电压、电阻变化范围
（201901虹口）22．在如图所示的电路中，电源电压为6伏不变，滑动变阻器上标有“20Ω
2A”字样。闭合开关S，电流表的示数为0.4安。
③
若电流表接0~0.6A、电压表接0~3V量程，移动变阻器的滑片P，电流表示数的最大变化量为0.2安。
（a）移动变阻器的滑片P，发现当电流最小时滑动变阻器无法达到20欧，求此时电压表的示数U2。
（b）通过计算求出电阻R1可能的阻值。
二、电流、电压、电阻变化范围
（201901虹口）22．在如图所示的电路中，电源电压为6伏不变，滑动变阻器上标有“20Ω
2A”字样。闭合开关S，电流表的示数为0.4安。
③
若电流表接0~0.6A、电压表接0~3V量程，移动变阻器的滑片P，电流表示数的最大变化量为0.2安。
（a）移动变阻器的滑片P，发现当电流最小时滑动变阻器无法达到20欧，求此时电压表的示数U2。
（b）通过计算求出电阻R1可能的阻值。
二、电流、电压、电阻变化范围
（201901黄浦）22．在如图(a)所示的电路中，电源电压为20伏，电阻R1的阻值为25欧，滑动变阻器标有“75Ω
1A”字样。闭合开关S，电路正常工作。
①
若电流表示数为0.5安，求电阻R1两端的电压U1。
②
求此电路的最大电流Imax。
③
若电流表选用0～0.6安的量程，现把一只电压表[表盘如图（b）所示]接入电路，在移动变阻器滑片P的过程中为了使电压表示数的变化量最大，请通过计算说明，应将电压表接入
两点间（选填“AB”、“BC”、“AB或BC”、“AC”）。
二、电流、电压、电阻变化范围
（201901黄浦）22．在如图(a)所示的电路中，电源电压为20伏，电阻R1的阻值为25欧，滑动变阻器标有“75Ω
1A”字样。闭合开关S，电路正常工作。
③
若电流表选用0～0.6安的量程，现把一只电压表[表盘如图（b）所示]接入电路，在移动变阻器滑片P的过程中为了使电压表示数的变化量最大，请通过计算说明，应将电压表接入
两点间（选填“AB”、“BC”、“AB或BC”、“AC”）。
二、电流、电压、电阻变化范围
（201901黄浦）22．在如图(a)所示的电路中，电源电压为20伏，电阻R1的阻值为25欧，滑动变阻器标有“75Ω
1A”字样。闭合开关S，电路正常工作。
③
若电流表选用0～0.6安的量程，现把一只电压表[表盘如图（b）所示]接入电路，在移动变阻器滑片P的过程中为了使电压表示数的变化量最大，请通过计算说明，应将电压表接入
两点间（选填“AB”、“BC”、“AB或BC”、“AC”）。
二、电流、电压、电阻变化范围
（201901普陀）22.
在如图（a）所示的电路中，电源电压为
24
伏，且保持不变，电阻
R1
的阻值为
10
欧，滑动变阻器
R2
标有“50Ω
1A”
字样，电压表、电流表的规格如图（b）所示。闭合开关
S，电流表示数为
0.9安。求：
①电阻
R1
的两端电压
U1。
②滑动变阻器
R2
接入电路的阻值。
③在电表量程可换的情况下，为使滑动变阻器接入电路的阻值范围最大，小明同学认为可以采取下列方案之一来实现：a．去掉电压表
V1；b．去掉电压表
V2；
c．将电流表用导线代替。
你认为可行的方案是
(选填“a”、“b”或“c”)；请通过计算说明此时滑动变阻器的取值范围及电路中的电压表、电流表对应的示数情况。
二、电流、电压、电阻变化范围
（201901普陀）22.
在如图（a）所示的电路中，电源电压为
24
伏，且保持不变，电阻
R1
的阻值为
10
欧，滑动变阻器
R2
标有“50Ω
1A”
字样，电压表、电流表的规格如图（b）所示。闭合开关
S，电流表示数为
0.9安。求：
③在电表量程可换的情况下，为使滑动变阻器接入电路的阻值范围最大，小明同学认为可以采取下列方案之一来实现：a．去掉电压表
V1；b．去掉电压表
V2；
c．将电流表用导线代替。
你认为可行的方案是
(选填“a”、“b”或“c”)；请通过计算说明此时滑动变阻器的取值范围及电路中的电压表、电流表对应的示数情况。
二、电流、电压、电阻变化范围
>15伏
二、电流、电压、电阻变化范围
二、电流、电压、电阻变化范围
二、电流、电压、电阻变化范围
二、电流、电压、电阻变化范围
二、电流、电压、电阻变化范围
（201901长宁）24．在如图（a）所示的电路中，电源电压保持不变，电阻R1的阻值为10欧，滑动变阻器R2标有“20欧
2安”字样。
闭合开关S，若电流表的示数为0.3安，求：电阻R1的两端的电压U1
。
若电流表、电压表量程均可变，现将一电压表并联在电阻R1或滑动变阻器R2的两端，并将滑片P移到阻值最大处，闭合开关S，电压表的指针在如图（b）所示的位置，然后滑片P移到滑动变阻器“x”位置时，发现电压表的指针再次指在如图（b）所示的位置。请通过计算判断电压表并联在电路中的位置及滑片P处于“x”位置时电流表的示数Ix。
三、判断电表位置
（201901长宁）24．在如图（a）所示的电路中，电源电压保持不变，电阻R1的阻值为10欧，滑动变阻器R2标有“20欧
2安”字样。
若电流表、电压表量程均可变，现将一电压表并联在电阻R1或滑动变阻器R2的两端，并将滑片P移到阻值最大处，闭合开关S，电压表的指针在如图（b）所示的位置，然后滑片P移到滑动变阻器“x”位置时，发现电压表的指针再次指在如图（b）所示的位置。请通过计算判断电压表并联在电路中的位置及滑片P处于“x”位置时电流表的示数Ix。
三、判断电表位置
（201901松江）22．在如图所示的电路中，滑动变阻器R2是规格为“20欧
2安”和“5欧
3安”中的一个。闭合开关S：
①
若电阻R1的阻值为20欧，电流表的示数为0.4安，求：电阻R1的两端的电压U1。
②
在电路中正确连入两个电压表，若用一定值电阻R0替换R1，当变阻器连入电路的电阻恰为其最大阻值的一半时，电流表的示数为0.3安，两电压表的示数分别如图(a)、(b)所示。
I．
请判断所选用变阻器的规格是
。
II．请说明电压表所接的位置并求出对应的电阻R0的值。
三、其他
二、电流、电压、电阻变化范围
四、替换电阻
（201901松江）22．在如图所示的电路中，滑动变阻器R2是规格为“20欧
2安”和“5欧
3安”中的一个。闭合开关S：
②
在电路中正确连入两个电压表，若用一定值电阻R0替换R1，当变阻器连入电路的电阻恰为其最大阻值的一半时，电流表的示数为0.3安，两电压表的示数分别如图(a)、(b)所示。
I．
请判断所选用变阻器的规格是
。
II．请说明电压表所接的位置并求出对应的电阻R0的值。
四、替换电阻
四、替换电阻
（201901杨浦）24.
在如图所示的电路中，电源电压保持不变，电阻R1的阻值为24欧。闭合开关S，电流表的示数为0.5安，电压表V2的示数为6伏。求：
①
电阻R1两端电压U1。
②
电阻R2的阻值。
③
现用定值电阻R0替换R2，要求：电路能正常工作，且
a.
电压表V1示数不小于电压表V2示数。
b.
电压表V1示数与电压表V2示数的比值不超过3。
请通过计算说明，定值电阻R0的取值范围。
四、替换电阻
（201901杨浦）24.
在如图所示的电路中，电源电压保持不变，电阻R1的阻值为24欧。闭合开关S，电流表的示数为0.5安，电压表V2的示数为6伏。求：
③
现用定值电阻R0替换R2，要求：电路能正常工作，且
a.
电压表V1示数不小于电压表V2示数。
b.
电压表V1示数与电压表V2示数的比值不超过3。
请通过计算说明，定值电阻R0的取值范围。
思考：此时电压表是否超量程？
四、替换电阻
（201901青浦）25．在如图（a）所示的电路中，电源电压为9伏，电阻R1的阻值为10欧。闭合开关S，电压表的示数为5伏。
①
求电阻R2
两端的电压U2。
②
求通过电阻R1
的电流I1。
③
现用电阻R0替换电阻R1、R2中的一个，替换后，发现两电表的示数均变大，且电流表指针正好达到某量程的最大值，如图（b）所示。请判断被电阻R0所替换的电阻，并求出电阻R0的阻值。
四、替换电阻
（201901青浦）25．在如图（a）所示的电路中，电源电压为9伏，电阻R1的阻值为10欧。闭合开关S，电压表的示数为5伏。
③
现用电阻R0替换电阻R1、R2中的一个，替换后，发现两电表的示数均变大，且电流表指针正好达到某量程的最大值，如图（b）所示。请判断被电阻R0所替换的电阻，并求出电阻R0的阻值。
四、替换电阻
（201901闵行）24．在如图（a）所示的电路中，电源电压为12伏且保持不变，电阻R1阻值为10欧、变阻器R2上标有“50欧
1安”字样，所用电表的表盘如图（b）所示。闭合开关S，并移动滑片至电流表示数为0.2安。
（1）求10秒内通过电阻R1的电荷量Q1
。
（2）求滑动变阻器
R2
接入电路的阻值。
（3）如果移动滑片过程中两个电压表指针变化的角度始终相同。请判断通过移动滑片可以使哪个电表的指针达到满偏，并说明理由。
五、其他
（201901闵行）24．在如图（a）所示的电路中，电源电压为12伏且保持不变，电阻R1阻值为10欧、变阻器R2上标有“50欧
1安”字样，所用电表的表盘如图（b）所示。闭合开关S，并移动滑片至电流表示数为0.2安。
（3）如果移动滑片过程中两个电压表指针变化的角度始终相同。请判断通过移动滑片可以使哪个电表的指针达到满偏，并说明理由。
两个电压表指针变化的角度始终相同
五、其他
p
12
（201901徐汇）23．在如图所示的电路中，电源电压保持不变。闭合开关S，电流表的示数为0.1安，电压表V1的示数为1伏。
①求电阻R1的阻值。
②在移动变阻器R2滑片P的过程中，电压表V1的电压分别为U0、5U0时，电压表V2示数与电流表示数的乘积相等，求电源电压U。
五、其他
