2019-2020人教版八年级物理下册课堂检测12.1杠杆

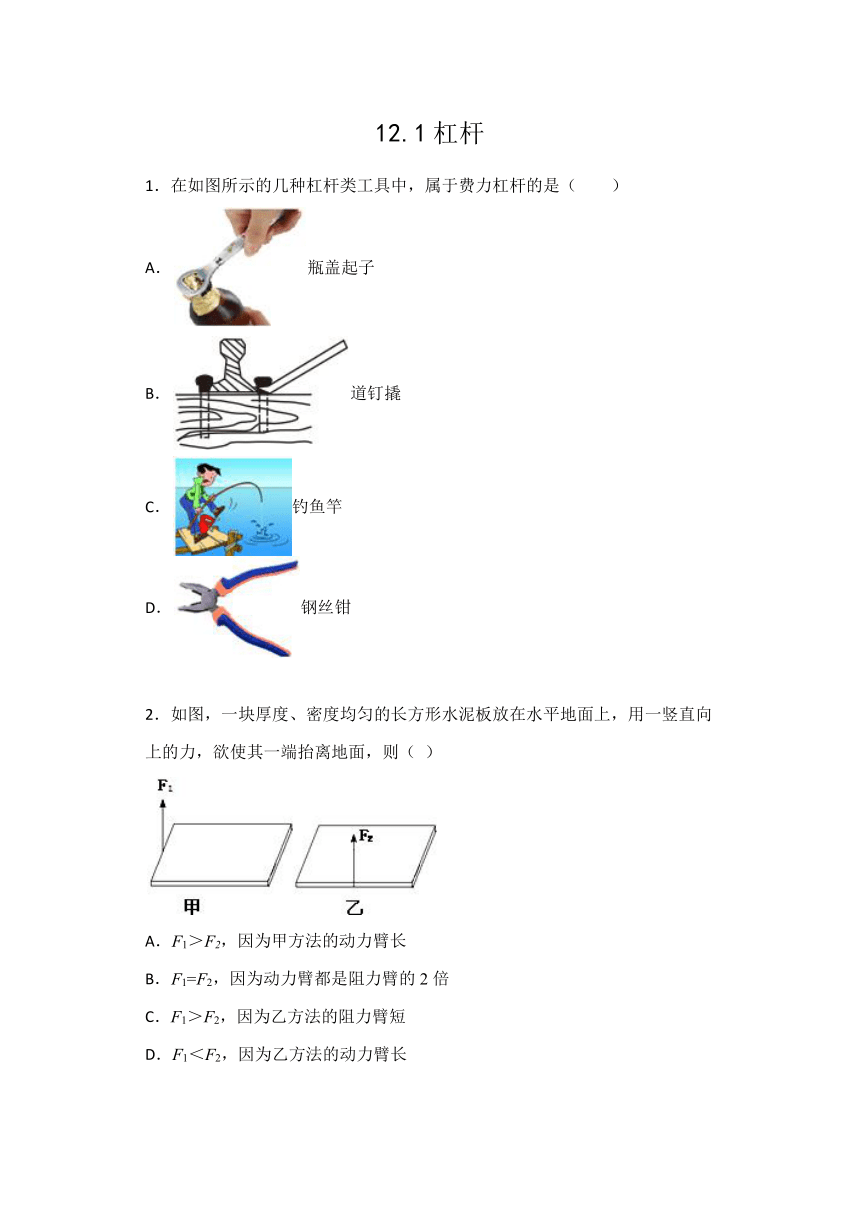

12.1杠杆
1．在如图所示的几种杠杆类工具中，属于费力杠杆的是（
）
A．瓶盖起子
B．道钉撬
C．钓鱼竿
D．钢丝钳
2．如图，一块厚度、密度均匀的长方形水泥板放在水平地面上，用一竖直向上的力，欲使其一端抬离地面，则（
）
A．F1＞F2，因为甲方法的动力臂长
B．F1=F2，因为动力臂都是阻力臂的2倍
C．F1＞F2，因为乙方法的阻力臂短
D．F1＜F2，因为乙方法的动力臂长

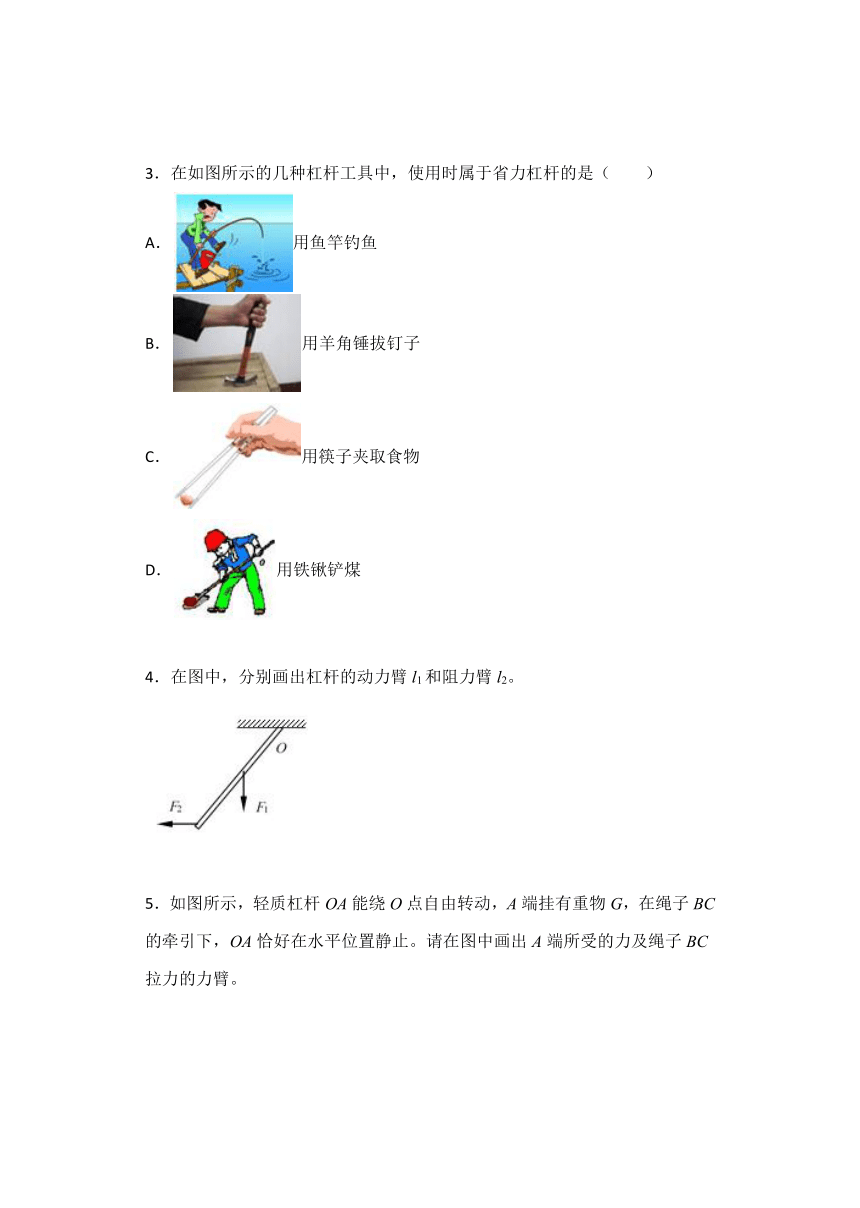

3．在如图所示的几种杠杆工具中，使用时属于省力杠杆的是（　　）
A．用鱼竿钓鱼
B．用羊角锤拔钉子
C．用筷子夹取食物
D．用铁锹铲煤
4．在图中，分别画出杠杆的动力臂l1和阻力臂l2。

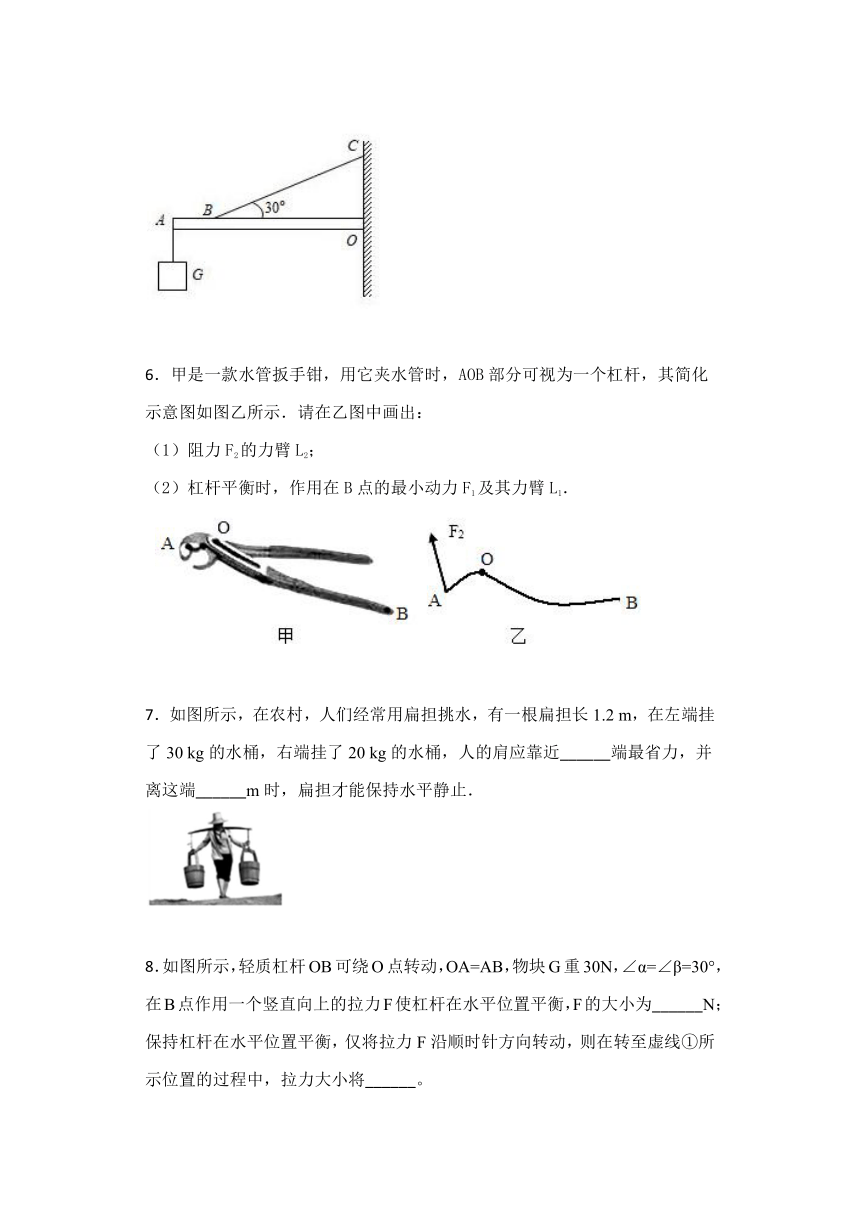

5．如图所示，轻质杠杆OA能绕O点自由转动，A端挂有重物G，在绳子BC的牵引下，OA恰好在水平位置静止。请在图中画出A端所受的力及绳子BC拉力的力臂。
6．甲是一款水管扳手钳，用它夹水管时，AOB部分可视为一个杠杆，其简化示意图如图乙所示．请在乙图中画出：
（1）阻力F2的力臂L2；
（2）杠杆平衡时，作用在B点的最小动力F1及其力臂L1．
7．如图所示，在农村，人们经常用扁担挑水，有一根扁担长1.2
m，在左端挂了30
kg的水桶，右端挂了20
kg的水桶，人的肩应靠近______端最省力，并离这端______m时，扁担才能保持水平静止．

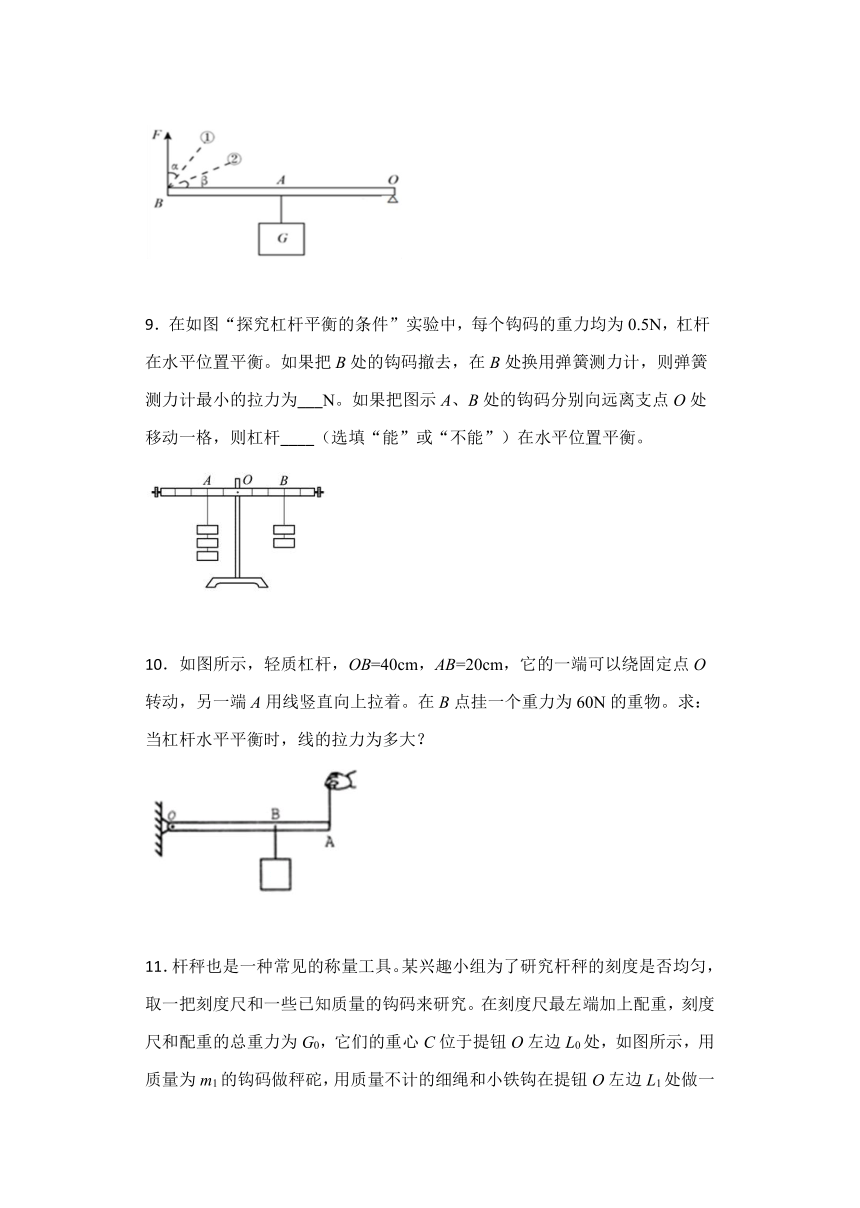

8．如图所示，轻质杠杆OB可绕O点转动，OA=AB，物块G重30N，∠α=∠β=30°，在B点作用一个竖直向上的拉力F使杠杆在水平位置平衡，F的大小为______N；保持杠杆在水平位置平衡，仅将拉力F沿顺时针方向转动，则在转至虚线①所示位置的过程中，拉力大小将______。
9．在如图“探究杠杆平衡的条件”实验中，每个钩码的重力均为0.5N，杠杆在水平位置平衡。如果把B处的钩码撤去，在B处换用弹簧测力计，则弹簧测力计最小的拉力为___N。如果把图示A、B处的钩码分别向远离支点O处移动一格，则杠杆____（选填“能”或“不能”）在水平位置平衡。
10．如图所示，轻质杠杆，OB=40cm，AB=20cm，它的一端可以绕固定点O转动，另一端A用线竖直向上拉着。在B点挂一个重力为60N的重物。求：当杠杆水平平衡时，线的拉力为多大？

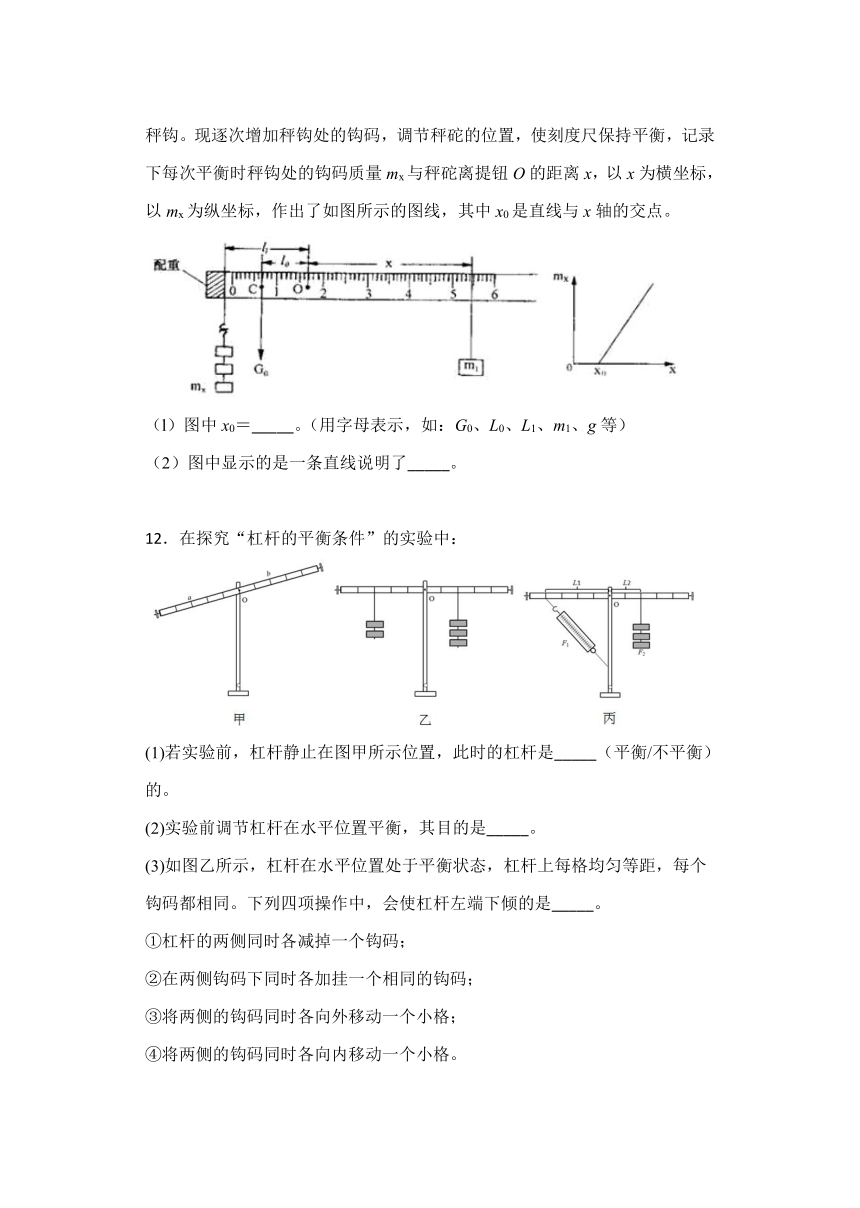

11．杆秤也是一种常见的称量工具。某兴趣小组为了研究杆秤的刻度是否均匀，取一把刻度尺和一些已知质量的钩码来研究。在刻度尺最左端加上配重，刻度尺和配重的总重力为G0，它们的重心C位于提钮O左边L0处，如图所示，用质量为m1的钩码做秤砣，用质量不计的细绳和小铁钩在提钮O左边L1处做一秤钩。现逐次增加秤钩处的钩码，调节秤砣的位置，使刻度尺保持平衡，记录下每次平衡时秤钩处的钩码质量mx与秤砣离提钮O的距离x，以x为横坐标，以mx为纵坐标，作出了如图所示的图线，其中x0是直线与x轴的交点。
（l）图中x0＝_____。（用字母表示，如：G0、L0、L1、m1、g等）
（2）图中显示的是一条直线说明了_____。
12．在探究“杠杆的平衡条件”的实验中：
(1)若实验前，杠杆静止在图甲所示位置，此时的杠杆是_____（平衡/不平衡）的。
(2)实验前调节杠杆在水平位置平衡，其目的是_____。
(3)如图乙所示，杠杆在水平位置处于平衡状态，杠杆上每格均匀等距，每个钩码都相同。下列四项操作中，会使杠杆左端下倾的是_____。
①杠杆的两侧同时各减掉一个钩码；
②在两侧钩码下同时各加挂一个相同的钩码；
③将两侧的钩码同时各向外移动一个小格；
④将两侧的钩码同时各向内移动一个小格。
A．①③
B．②④
C．②③
D．①④
13．小丽做“探究杠杆的平衡条件”的实验：
(1)当杠杆如图甲所示时，小丽应将平衡螺母向_________移动，使杠杆在水平位置平衡；（选填“左”或“右”）
(2)调节杠杆水平平衡后，小丽在杠杆的A点挂上2个钩码（每个钩码重1N，杠杆上相邻刻线距离相等），如图乙所示。若使杠杆恢复水平平衡状态，使用最大测量值为1N的弹簧测力计在_________点沿着竖直向上的方向拉住杠杆。（选填“A”“B”“C”“D”“E”）
14．在探究杠杆平衡条件的实验中．
（1）实验前，杠杆如图甲所示，为了使杠杆能在水平位置平衡，接下来的操作是：___________
（2）如图乙所示，为了使杠杆平衡，小明同学应在点挂________个同样的钩码；若他是改用在点沿虚线方向拉弹簧测力计，这样做的好处是______（多项选择，填合适的选项符号．）
A．便于直接读出拉力的大小
B．便于提供不同方向的拉力
C．便于正确认识力臂
D．便于测量力臂的大小
动力
动力臂
（3）在图乙中，保持杠杆左边所挂钩码的位置和个数不变，用弹簧测力计分别在杠杆右边的不同位置竖直向下拉杠杆，使之平衡，得到几组数据如上表所示，请在图丙中绘出图像．
15．小册设计了一个能反映水平风力大小的装置。如图所示，AB和OP均为质量不计的细杆，AB=48cm，OP=60cm，下端连接一个圆球P，圆球的重力G=2N，无风时，OP下垂并与A端接触，A点标注的风力是0；有风时，OP绕悬挂点O转动，风对圆球的作用力F方向始终水平向右，已知OA＝12cm，不计摩擦。
(1)如图所示，有风时，OP和AB的接触点为C，细杆OP和圆球P处于静止状态，在这种情况下杠杆平衡的条件是：_____；（用字母表示）
(2)当F=4N时，OP和AB的接触点为C，C点标注的风力是4N，AC=_____cm；
(3)此装置可以标注的最大风力是_____N；
(4)细杆AB上标注好风力值后，细杆上的刻度是_____（选填“均匀的”或“不均匀的”）
答案
1．在如图所示的几种杠杆类工具中，属于费力杠杆的是（
）
A．瓶盖起子
B．道钉撬
C．钓鱼竿
D．钢丝钳
【答案】C
2．如图，一块厚度、密度均匀的长方形水泥板放在水平地面上，用一竖直向上的力，欲使其一端抬离地面，则（
）
A．F1＞F2，因为甲方法的动力臂长
B．F1=F2，因为动力臂都是阻力臂的2倍
C．F1＞F2，因为乙方法的阻力臂短
D．F1＜F2，因为乙方法的动力臂长
【答案】B
3．在如图所示的几种杠杆工具中，使用时属于省力杠杆的是（　　）
A．用鱼竿钓鱼
B．用羊角锤拔钉子
C．用筷子夹取食物
D．用铁锹铲煤
【答案】B
4．在图中，分别画出杠杆的动力臂l1和阻力臂l2。
【答案】
5．如图所示，轻质杠杆OA能绕O点自由转动，A端挂有重物G，在绳子BC的牵引下，OA恰好在水平位置静止。请在图中画出A端所受的力及绳子BC拉力的力臂。
【答案】
6．甲是一款水管扳手钳，用它夹水管时，AOB部分可视为一个杠杆，其简化示意图如图乙所示．请在乙图中画出：
（1）阻力F2的力臂L2；
（2）杠杆平衡时，作用在B点的最小动力F1及其力臂L1．
【答案】
7．如图所示，在农村，人们经常用扁担挑水，有一根扁担长1.2
m，在左端挂了30
kg的水桶，右端挂了20
kg的水桶，人的肩应靠近______端最省力，并离这端______m时，扁担才能保持水平静止．
【答案】左
8．如图所示，轻质杠杆OB可绕O点转动，OA=AB，物块G重30N，∠α=∠β=30°，在B点作用一个竖直向上的拉力F使杠杆在水平位置平衡，F的大小为______N；保持杠杆在水平位置平衡，仅将拉力F沿顺时针方向转动，则在转至虚线①所示位置的过程中，拉力大小将______。
【答案】15
变大
9．在如图“探究杠杆平衡的条件”实验中，每个钩码的重力均为0.5N，杠杆在水平位置平衡。如果把B处的钩码撤去，在B处换用弹簧测力计，则弹簧测力计最小的拉力为___N。如果把图示A、B处的钩码分别向远离支点O处移动一格，则杠杆____（选填“能”或“不能”）在水平位置平衡。
【答案】1
不能
10．如图所示，轻质杠杆，OB=40cm，AB=20cm，它的一端可以绕固定点O转动，另一端A用线竖直向上拉着。在B点挂一个重力为60N的重物。求：当杠杆水平平衡时，线的拉力为多大？
【答案】40N
11．杆秤也是一种常见的称量工具。某兴趣小组为了研究杆秤的刻度是否均匀，取一把刻度尺和一些已知质量的钩码来研究。在刻度尺最左端加上配重，刻度尺和配重的总重力为G0，它们的重心C位于提钮O左边L0处，如图所示，用质量为m1的钩码做秤砣，用质量不计的细绳和小铁钩在提钮O左边L1处做一秤钩。现逐次增加秤钩处的钩码，调节秤砣的位置，使刻度尺保持平衡，记录下每次平衡时秤钩处的钩码质量mx与秤砣离提钮O的距离x，以x为横坐标，以mx为纵坐标，作出了如图所示的图线，其中x0是直线与x轴的交点。
（l）图中x0＝_____。（用字母表示，如：G0、L0、L1、m1、g等）
（2）图中显示的是一条直线说明了_____。
【答案】
杆秤的刻度是均匀的
12．在探究“杠杆的平衡条件”的实验中：
(1)若实验前，杠杆静止在图甲所示位置，此时的杠杆是_____（平衡/不平衡）的。
(2)实验前调节杠杆在水平位置平衡，其目的是_____。
(3)如图乙所示，杠杆在水平位置处于平衡状态，杠杆上每格均匀等距，每个钩码都相同。下列四项操作中，会使杠杆左端下倾的是_____。
①杠杆的两侧同时各减掉一个钩码；
②在两侧钩码下同时各加挂一个相同的钩码；
③将两侧的钩码同时各向外移动一个小格；
④将两侧的钩码同时各向内移动一个小格。
A．①③
B．②④
C．②③
D．①④
【答案】平衡
便于测量力臂
B
13．小丽做“探究杠杆的平衡条件”的实验：
(1)当杠杆如图甲所示时，小丽应将平衡螺母向_________移动，使杠杆在水平位置平衡；（选填“左”或“右”）
(2)调节杠杆水平平衡后，小丽在杠杆的A点挂上2个钩码（每个钩码重1N，杠杆上相邻刻线距离相等），如图乙所示。若使杠杆恢复水平平衡状态，使用最大测量值为1N的弹簧测力计在_________点沿着竖直向上的方向拉住杠杆。（选填“A”“B”“C”“D”“E”）
【答案】左
C
14．在探究杠杆平衡条件的实验中．
（1）实验前，杠杆如图甲所示，为了使杠杆能在水平位置平衡，接下来的操作是：___________
（2）如图乙所示，为了使杠杆平衡，小明同学应在点挂________个同样的钩码；若他是改用在点沿虚线方向拉弹簧测力计，这样做的好处是______（多项选择，填合适的选项符号．）
A．便于直接读出拉力的大小
B．便于提供不同方向的拉力
C．便于正确认识力臂
D．便于测量力臂的大小
动力
动力臂
（3）在图乙中，保持杠杆左边所挂钩码的位置和个数不变，用弹簧测力计分别在杠杆右边的不同位置竖直向下拉杠杆，使之平衡，得到几组数据如上表所示，请在图丙中绘出图像．
【答案】向左调节平衡螺母，直至杠杆在水平位置平衡
2
ABC
15．小册设计了一个能反映水平风力大小的装置。如图所示，AB和OP均为质量不计的细杆，AB=48cm，OP=60cm，下端连接一个圆球P，圆球的重力G=2N，无风时，OP下垂并与A端接触，A点标注的风力是0；有风时，OP绕悬挂点O转动，风对圆球的作用力F方向始终水平向右，已知OA＝12cm，不计摩擦。
(1)如图所示，有风时，OP和AB的接触点为C，细杆OP和圆球P处于静止状态，在这种情况下杠杆平衡的条件是：_____；（用字母表示）
(2)当F=4N时，OP和AB的接触点为C，C点标注的风力是4N，AC=_____cm；
(3)此装置可以标注的最大风力是_____N；
(4)细杆AB上标注好风力值后，细杆上的刻度是_____（选填“均匀的”或“不均匀的”）
【答案】G·DP=F·OD
24
8
均匀的
