2019-2020学年人教版九年级全一册物理第二十章：电与磁复习课（课件） (共27张PPT)

(共27张PPT)
复
习
课
1.
简单的磁现象:
(1)
磁体的性质:
①
磁体能吸引_____、_____、_____等物质。
②
磁体_______的磁性最强，叫_______。
③
小磁针静止时，大致________指向。
④
同名磁极__________，异名磁极__________。
南极(S)
北极(N)
铁
钴
镍
磁极
南北
互相排斥
互相吸引
两端

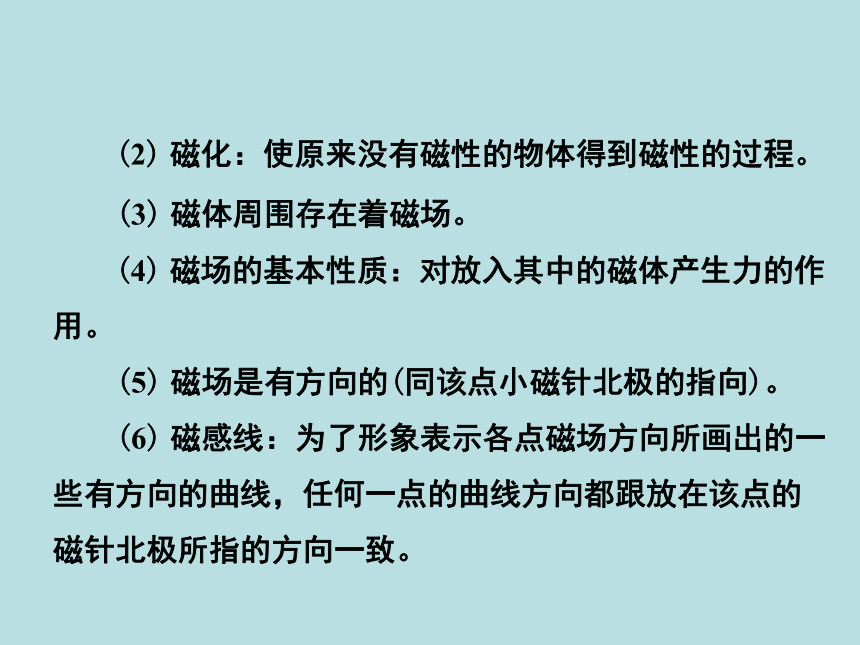

(2)
磁化：使原来没有磁性的物体得到磁性的过程。
(3)
磁体周围存在着磁场。
(4)
磁场的基本性质：对放入其中的磁体产生力的作用。
(5)
磁场是有方向的(同该点小磁针北极的指向)。
(6)
磁感线：为了形象表示各点磁场方向所画出的一些有方向的曲线，任何一点的曲线方向都跟放在该点的磁针北极所指的方向一致。
2.
电流的磁场:
(1)
1820
年，奥斯特实验证明电流的磁效应。
(2)
通电导线的周围存在着磁场。
磁场方向跟电流方向有关。
(3)
通电螺线管周围也存在着磁场。
磁感线：跟条形磁体的磁感线相似。
两端相当于两个磁极。
通电螺线管的极性跟电流方向有关。
3.
电磁现象的应用。
A.
电磁铁
(1)
组成：通电螺线管和铁芯。
(2)
优点：
①
磁性的有无可用通断电流控制；
②
磁性的强弱可用电流的强弱或线圈匝数的多少控制；
③
磁极的极性可用电流的方向控制。
B.
电动机
(1)
磁场对电流的作用。
通电导体在磁场里受到的力的方向跟电流方向和磁
场方向有关。
(2)
电动机工作原理：通电线圈在磁场里受力转动。
电动机是把电能转化为机械能的机器。
换向器——可以自动改变线圈中的电流方向。
③
构造
磁体
线圈
换向器(两个铜制半环)
电刷
(3)
直流电动机。
①
定义：用直流电源供电的电动机。
②
原理：利用通电线圈能在磁场里转动。
C.
发电机
(1)
电磁感应现象：
闭合电路的一部分导体在磁场里做切割磁感线的运动时，导体中就会产生电流。这种现象叫做电磁感应现象。
(2)
导体中感应电流的方向与导体运动方向和磁场方向有关——右手定则判断。
(3)
发电机工作原理：电磁感应现象。
(4)
能量的转化：机械能转化为电能。
(5)
交流电。
①
交流电：周期性改变方向的电流。
交流电的周期：交流电完成一次周期性变化需要的时间。
②
交流电的频率：在
1
秒内，交流电完成周期性变化的次数。
③
我国交流电的周期是
0.02
秒，频率为
50
赫兹。每秒钟电流方向改变
100
次。
①
构造
定子(不动部分)
转子(运转部分)
(6)
交流发电机
②
大型发电机定子是线圈，转子是磁场；(用电磁铁代替永久磁铁，直流电源供电。)
③
实际运用的发电机转子由水轮机、汽轮机或内燃机等动力机来带动。
如：水力发电机、火力发电机等。
(一)磁现象
(二)电生磁：奥斯特实验说明了电流的磁效应
(三)磁场对电流的作用：电动机
(四)磁生电：法拉第发现了电磁感应现象
电与磁
(一)磁现象
1.
磁场
2.
磁化：磁性材料可在电流或磁体作用下获得磁性
(1)磁极的相互作用:
同名磁极相排斥
异名磁极相吸引
(2)磁场的基本性质:
对放入其中的磁体有力的作用
(3)磁场的方向
小磁针判断:
静止时
N
极的指向
磁感线判断:
总是从磁场的
N
极
出发，回到
S
极。
(4)地磁场:
地磁北极在地理南极附近
地磁南极在地理北极附近
(二)电生磁：奥斯特实验说明了电流的磁效应
1.
通电导线周围有磁场
(1)与条形磁体相似
(2)极性与电流方向的关系:
用安培定则判定
(3)应用
电磁继电器
扬声器
2.
通电螺线管的磁场
(三)磁场对电流的作用：电动机
1.
基本构造
定子
转子
2.
工作原理:
根据电流磁效应工作的
3.
能量转化:
把电能转化为机械能
4.
直流电动机要有换向器
(四)磁生电：法拉第发现了电磁感应现象
1.
感应电流的产生条件
(1)闭合电路的一部分导体
(2)做切割磁感线运动
2.
应用:
发电机
(1)构造
(2)工作原理:
根据电磁感应工作的
(3)能量转化:
把机械能转化为电能
(4)线圈中产生的是交流电
定子
转子
1.
磁体周围存在着________，它是看不见、摸不到的，它所表现出来的基本性质是____________________
____________。
2.
电磁感应现象中，导体中感应电流的方向跟
_________的方向和_________的方向有关，发电机工作时，由于________________方向变化，引起外部电路中电流方向的改变，从而产生交流电。
磁感线
导体运动
线圈内感应电流
对放入其中的磁体产生
磁场
力的作用
3.
下图是____________________的模型，它是根据____________________________的原理制成的，工作时_______能转化为______能，图中A
是__________。
直流电动机
通电线圈在磁场中受力转动
电
机械
换向器
4.
下面四个图都是反映课本内容的实验，其中表述正确的是(
)
A.
图甲是研究电磁铁中电流大小与磁性强弱的关系
B.
图乙是研究电磁感应现象的
C.
图丙是研究磁场对电流作用的
D.
图丁是研究电流的磁效应
D
5.
通电螺线管的极性和周围磁感线的方向决定于(
)
A.
螺线管的匝数
B.
螺线管内部是否有铁芯
C.
通电螺线管电流的强弱
D.
通电螺线管电流的方向
D
6.
如图所示的两个电磁铁甲、乙，两个开关闭合后(
)
A.
甲的右端是
S
极，乙的左端是
N
极
B.
甲的右端是
N
极，乙的左端是
N
极
C.
甲的右端是
S
极，乙的左端是
S
极
D.
甲的右端是
N
极，乙的左端是
S
极
B
7.
如图所示，通电螺线管的右端是______极(选填“N”
或
“S”)，电源的_____端(选填
“左”
或
“右”)是正极。
S
左
8.
某同学探究磁可以生电的实验装置如图。ab
是一根直铜丝，通过导线接在量程为
3
A
电流表的两接线柱上，电流表指针为零。当把
ab
迅速向右运动时，并未发现电流表指针明显偏转。你认为最可能的原因是(
)
A.
感应电流太小，无法使指针偏转
B.
铜丝太细，换用铜棒便能使指针明显偏转
C.
应把
ab
改为向左运动
D.
应把
ab
改为上下运动
A
A
9.
课外活动时，有几位同学讨论关于电动机和发电机的问题，他们有以下几种说法，你认为其中正确的是(
)
A.
电动机工作时把电能转化为运动的能
B.
发电机是利用通电线圈在磁场中受力转动的原理制成的
C.
电动机是利用电磁感应现象制成的
D.
发电机工作时把电能转化成其他形式的能
N
S
10.
根据静止小磁针的指向和电源的正负极，画出
通电螺线管的绕法。
11.
如图所示，电磁铁通电时，小磁针静止在图示的位置上，小磁针
a
端是___极；当滑动变阻器的滑片向右移动时，电磁铁的磁性将______。
N
减弱
提示：根据安培定则：用右手握住螺线管，让四指弯曲弯向螺线管中电流的方向，则大拇指所指的那端就是螺线管的北极，判定出
a
端是北极。当滑动变阻器的滑片向右移动时，电路中电阻增大，在电压一定的情况下，电阻增大，电流减小。电
磁铁的电流越大，它的磁性越
强，反之电磁铁的磁性就越弱。
12.
如图所示，当弹簧下端不挂重物时，弹簧的长度为
l0，当弹簧上挂一重物时，弹簧伸长到
l1，当
S
闭合时，接通电路，将螺线管放在铁块的正下方，弹簧的长度将______，当滑
动变阻器向右移动时
弹簧将_______。(选
填
“变长”
“变短”
或
“不变”)
变长
变长
