2020年中考物理复习专题：欧姆定律 教案

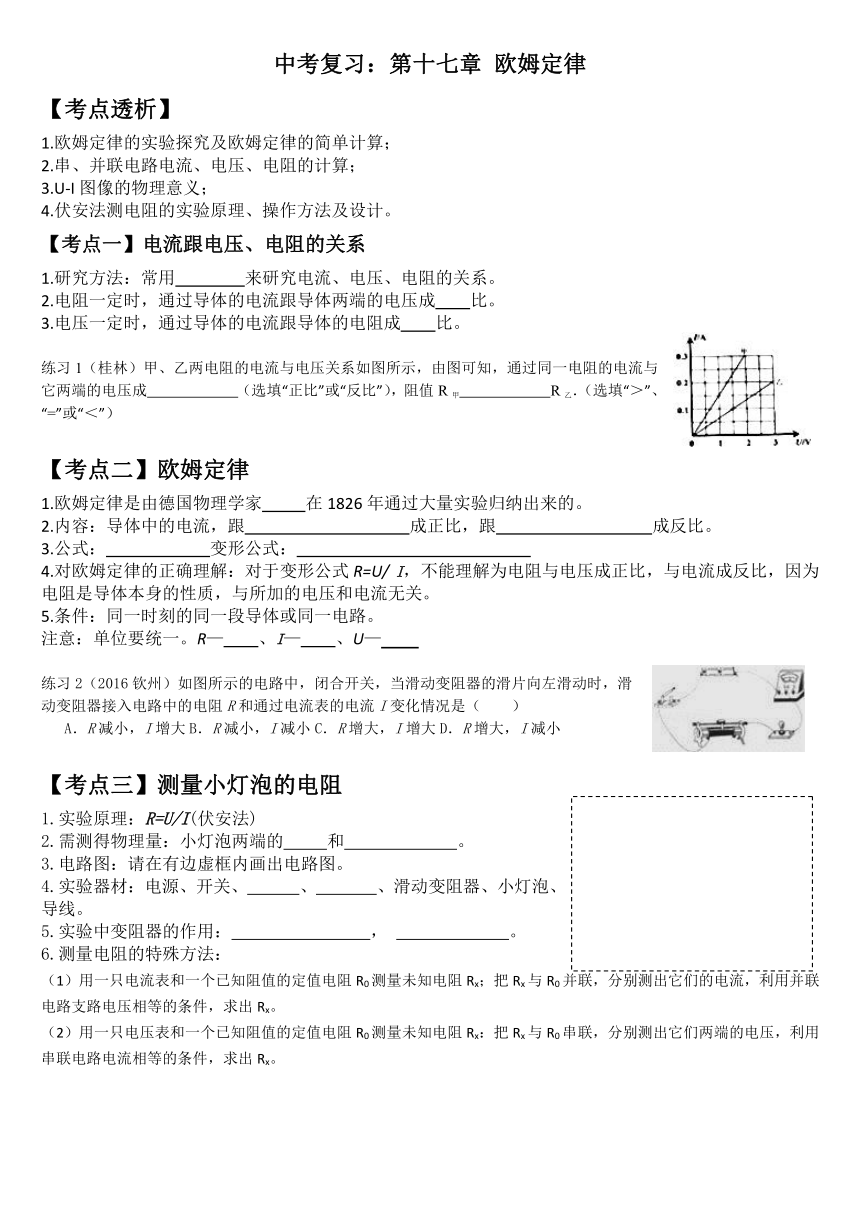

中考复习：第十七章
欧姆定律
【考点透析】
1.欧姆定律的实验探究及欧姆定律的简单计算；
2.串、并联电路电流、电压、电阻的计算；
3.U-I图像的物理意义；
4.伏安法测电阻的实验原理、操作方法及设计。
【考点一】电流跟电压、电阻的关系
1.研究方法：常用
来研究电流、电压、电阻的关系。
2.电阻一定时，通过导体的电流跟导体两端的电压成
比。
3.电压一定时，通过导体的电流跟导体的电阻成
比。
练习1（桂林）甲、乙两电阻的电流与电压关系如图所示，由图可知，通过同一电阻的电流与它两端的电压成　　　　　　（选填“正比”或“反比”），阻值R甲　　　　　　R乙．（选填“＞”、“=”或“＜”）
【考点二】欧姆定律
1.欧姆定律是由德国物理学家
在1826年通过大量实验归纳出来的。
2.内容：导体中的电流，跟
成正比，跟
成反比。
3.公式：
变形公式：
4.对欧姆定律的正确理解：对于变形公式R=U/
I，不能理解为电阻与电压成正比，与电流成反比，因为电阻是导体本身的性质，与所加的电压和电流无关。
5.条件：同一时刻的同一段导体或同一电路。
注意：单位要统一。R—
、I—
、U—
练习2（2016钦州）如图所示的电路中，闭合开关，当滑动变阻器的滑片向左滑动时，滑动变阻器接入电路中的电阻R和通过电流表的电流I变化情况是（　　）
A．R减小，I增大B．R减小，I减小C．R增大，I增大D．R增大，I减小
【考点三】测量小灯泡的电阻
1.实验原理：R=U/I(伏安法)
2.需测得物理量：小灯泡两端的
和
。
3.电路图：请在有边虚框内画出电路图。
4.实验器材：电源、开关、
、
、滑动变阻器、小灯泡、导线。
5.实验中变阻器的作用：
，
。
6.测量电阻的特殊方法：
（1）用一只电流表和一个已知阻值的定值电阻R0测量未知电阻Rx；把Rx与R0并联，分别测出它们的电流，利用并联电路支路电压相等的条件，求出Rx。
（2）用一只电压表和一个已知阻值的定值电阻R0测量未知电阻Rx：把Rx与R0串联，分别测出它们两端的电压，利用串联电路电流相等的条件，求出Rx。
练习3（青海）
串、并联电路的特点
分类
电路图
电流
电压
电阻
电压分配或电流分配
功率
串联
I
=
I
1=
I
2
总电流等于各导体上的电流
U1/U2=R1/R2
电压的分配与电阻成正比
P=P1+P2
总功率为各部分电功率之和
并联
1/R=1/R1+1/R2
总电阻的倒数等于各支路电阻倒数之和
I1/I2=R2/R1
各支路上的电流分配与电阻成反比
P=P1+P2
总功率为各部分电功率之和
【实战训练】
1.下列关于电流、电压、电阻的关系说法正确的是（
）
A.
电压大的电路中电流一定大
B.
电阻大的电路中电流一定小
C.
导体中的电流与电压、电阻无关
D.
导体中的电阻与电流、电压无关
2.由欧姆定律到处公式R=U/I，下列说法正确的是（
）
A.
导体的电阻和它两端的电压成正比
B.
导体的电阻和通过它的电流成反比
C.
当导体两端的电压为零时，它的电阻也为零
D.
以上说法都不正确
3.
（常德）如右图所示的电路中，闭合开关，发现灯泡L不亮，电流表无示数，电压表示数较大．若电路中只有一处故障，则故障原因可能是（??）?
??
?A.?L短路?
B.?L断路
?C.R短路?
D.R断路
4.
如右图所示的电路中，电源电压保持不变，R1=20Ω。闭合开关S，移动滑动变阻器R2的滑片P到重点c时，电流表的示数为0.4A；移动滑片P到最左端a时，电流表示数为0.3A。则电源电压和滑动变阻器的最大阻值分别为（
）
A．6V
20Ω
B.
12V
20Ω
C．6V
30Ω
D.
12V
30Ω
5.（南宁）如右图所示的电路中，已知电阻R1：R2=1:3,。如果甲、乙两表均为电压表，当开关S闭合时，R1与R2的联接方式是
联，此时，两表的示数之比U甲：U乙=
。如果甲、乙两表均为电流表，当开关S断开时，两表的示数之比I甲：I乙=
。
