中考物理二轮复习学案 等效电路图

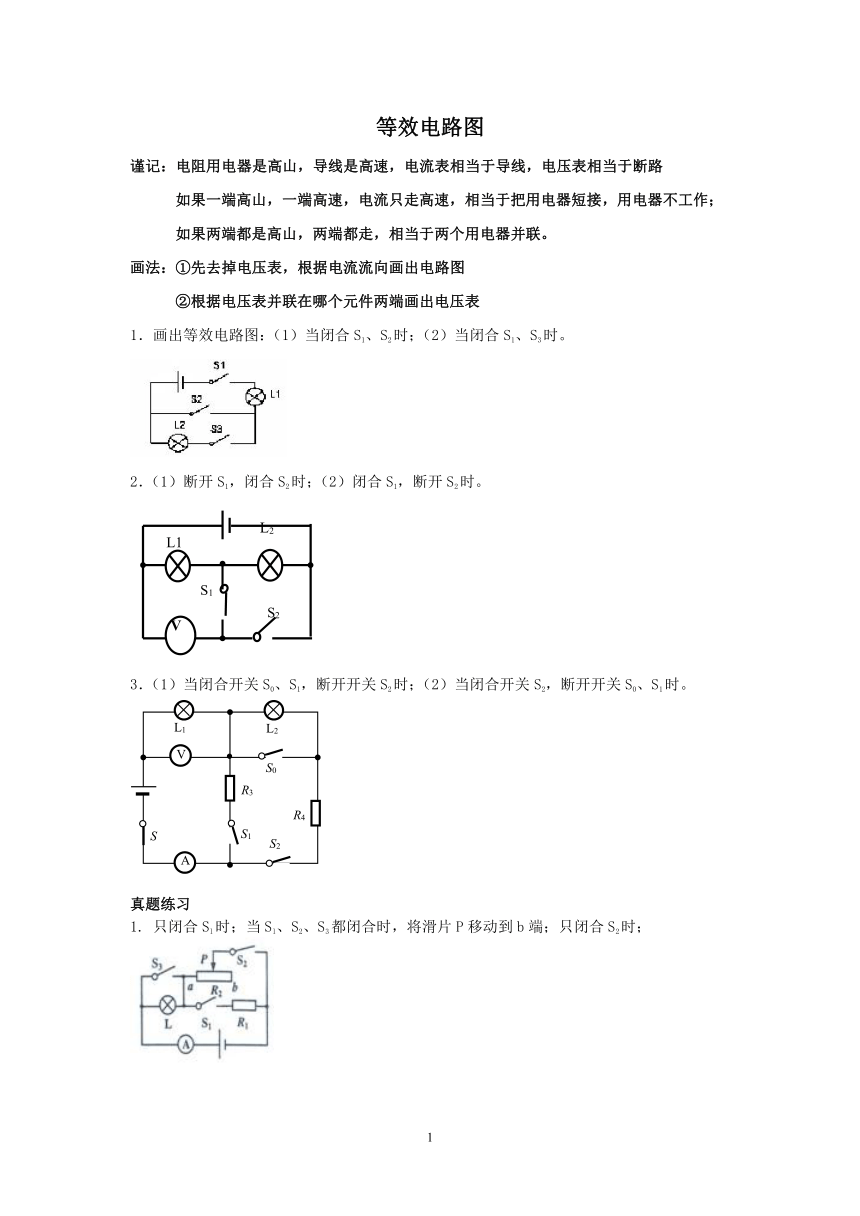

等效电路图
谨记：电阻用电器是高山，导线是高速，电流表相当于导线，电压表相当于断路
如果一端高山，一端高速，电流只走高速，相当于把用电器短接，用电器不工作；
如果两端都是高山，两端都走，相当于两个用电器并联。
画法：①先去掉电压表，根据电流流向画出电路图
②根据电压表并联在哪个元件两端画出电压表
1．画出等效电路图：（1）当闭合S1、S2时；（2）当闭合S1、S3时。
2．（1）断开S1，闭合S2时；（2）闭合S1，断开S2时。
3．（1）当闭合开关S0、S1，断开开关S2时；（2）当闭合开关S2，断开开关S0、S1时。
真题练习
1.
只闭合Sl时；当Sl、S2、S3都闭合时，将滑片P移动到b端；只闭合S2时；
2.只闭合开关S1时；只闭合开关S2时；开关S1、S2、S3都闭合时
3.只闭合开关S1时；只闭合开关S2时；只闭合开关S3时
4.闭合开关S1、S3时；闭合开关S1、S2、S3时；闭合开关S1、S2、S4
5.只闭合开关S1、S4时；只闭合S3时；只闭合S4、
S5时；只闭合S2、S3、S5时；
6.只闭合开关S1和S2时；只闭合开关S1时；只闭合开关S3时
V
L1
L2
S1
S2
S
V
A
L1
L2
S0
S1
S2
R3
R4
L
R1
R2
S2
S3
S1
V
A
S1
R3
R1
S2
U
V
A
R2
S3
S1
R3
R1
S2
U
R2
S3
V
A
S4
