(共18张PPT)

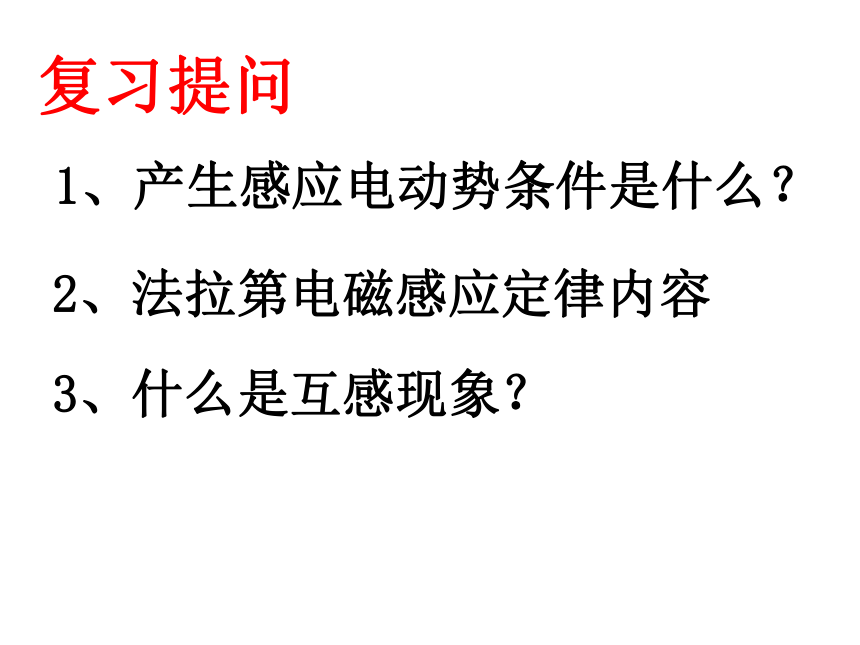

复习提问
1、产生感应电动势条件是什么?
3、什么是互感现象?
2、法拉第电磁感应定律内容
在我们使用的各种用电器中,所需的电源电压各不相同,而日常照明电路的电压是220V,那么如何解决这一问题呢?

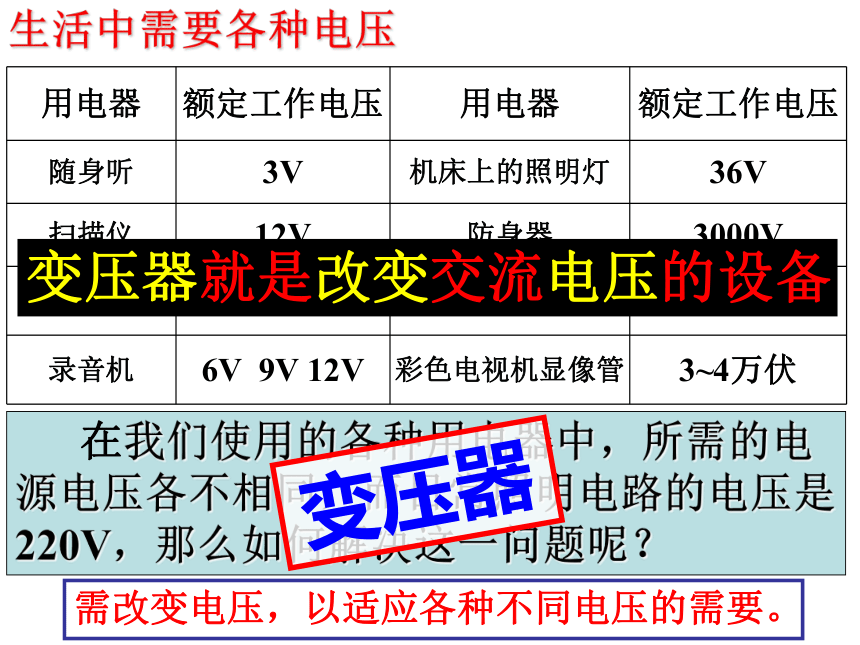

生活中需要各种电压
需改变电压,以适应各种不同电压的需要。
变压器
变压器就是改变交流电压的设备
用电器
额定工作电压
用电器
额定工作电压
随身听
3V
机床上的照明灯
36V
扫描仪
12V
防身器
3000V
手机充电器
4.2V
4.4V
5.3V
黑白电视机显像管
1~2万伏
录音机
6V
9V
12V
彩色电视机显像管
3~4万伏

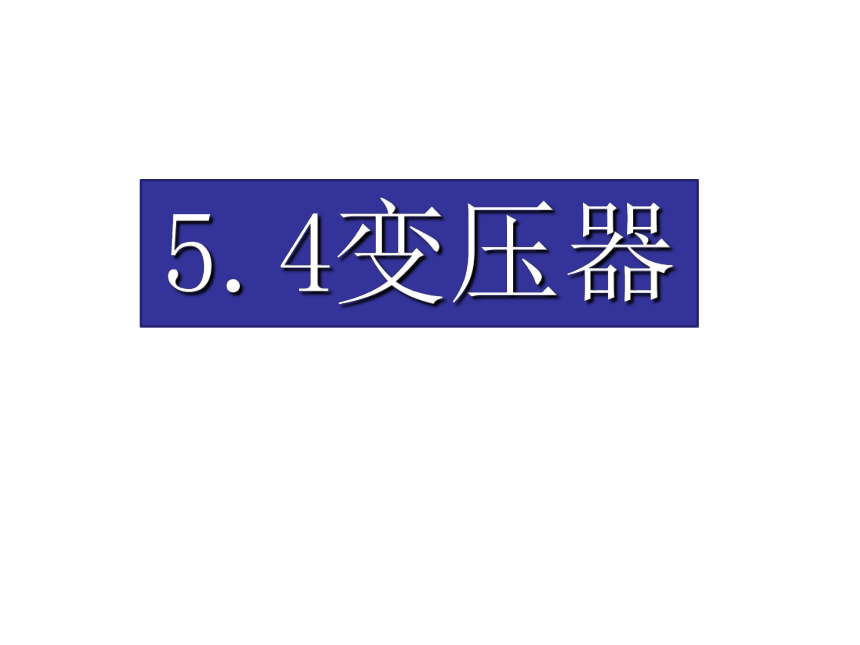

5.4变压器

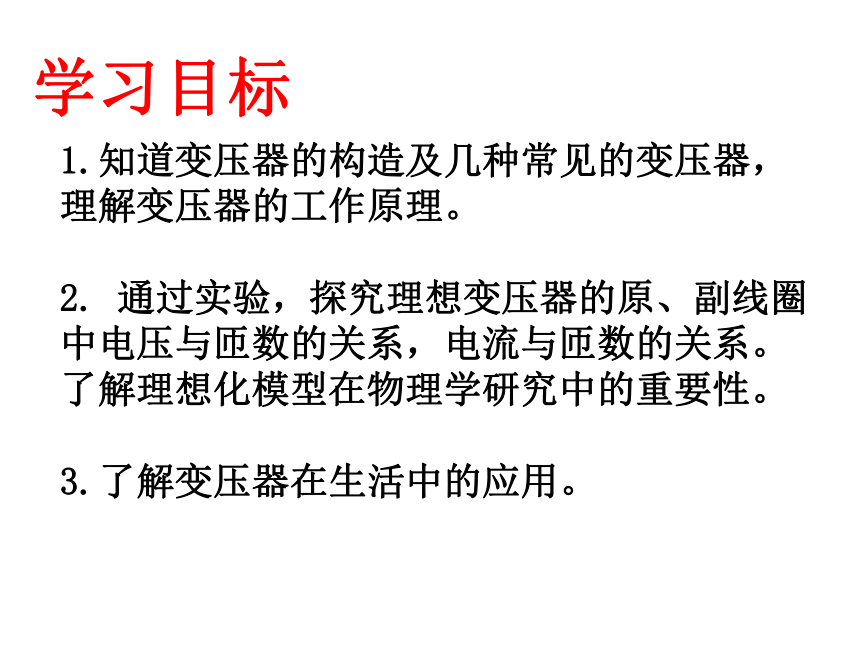

学习目标
1.知道变压器的构造及几种常见的变压器,理解变压器的工作原理。
2.
通过实验,探究理想变压器的原、副线圈中电压与匝数的关系,电流与匝数的关系。了解理想化模型在物理学研究中的重要性。
3.了解变压器在生活中的应用。
可拆式变压器
变电站的大型变压器

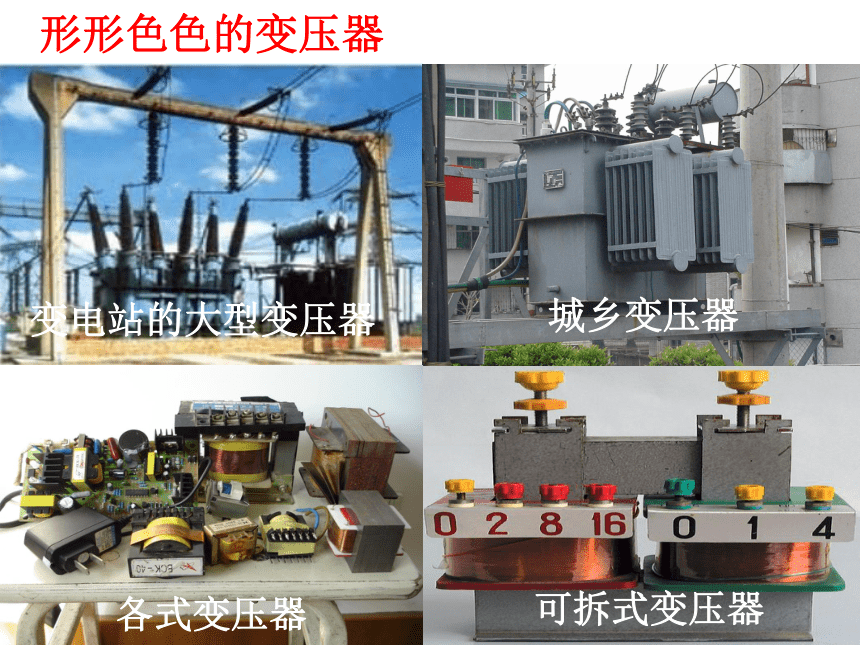

形形色色的变压器
2.示意图

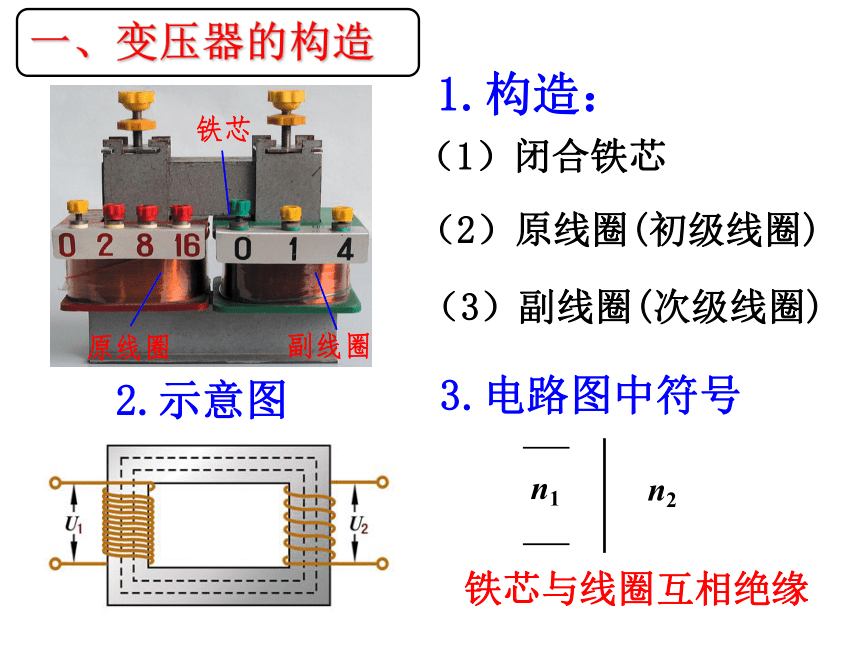

一、变压器的构造
铁芯
原线圈
副线圈
3.电路图中符号
铁芯与线圈互相绝缘
1.构造:
(1)闭合铁芯
(2)原线圈(初级线圈)
(3)副线圈(次级线圈)

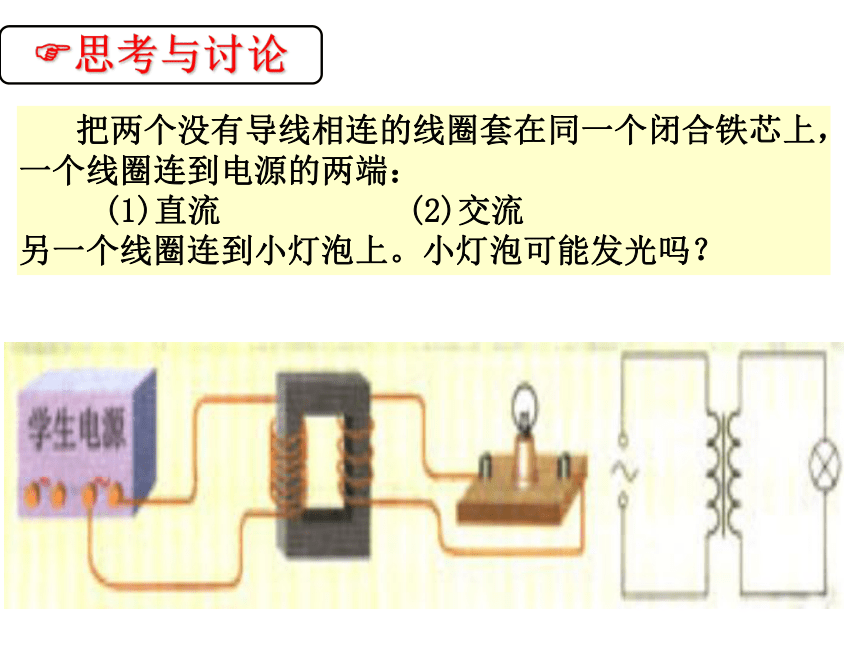

?思考与讨论
把两个没有导线相连的线圈套在同一个闭合铁芯上,一个线圈连到电源的两端:
(1)直流
(2)交流
另一个线圈连到小灯泡上。小灯泡可能发光吗?
原线圈
接交流电
在铁芯中
产生变化
的磁通量
副线圈
产生感应电动势
副线圈
产生感应电流
在铁芯中
产生变化
的磁通量
原线圈
产生感应电动势
互感现象是变压器工作的基础
二、工作原理
交流电
思考:
1、实际的变压器在运行时,哪些地方有能量损耗呢?
2、为什么铁芯是闭合的?在变压器通过交变磁场传输电能的过程中,闭合铁芯起什么作用?
为了便于研究,我们忽略能量在转换过程中的损失,引入一种新的
理想化模型------理想变压器
理想变压器
无磁损
无铁损
无铜损
理想变压器的功率关系为:
思考:原、副线圈的电压与什么因素有关系?请你根据所学过的知识进行猜想。
三、变压器的变压规律
实验:探究变压器线圈两端电压与匝数的关系
实验仪器:
实验目的:探究变压器线圈两端电压与匝数的关系
实验方法:控制变量法
①保持u1、n1不变,改变n2,判断U2与n2的关


②保持u1、n2不变,改变n1,
判断U2与n1的关系

电路图:
实验结论
误差允许范围内


理论推导:理想变压器的变压规律
原、副线圈中产生的感应电动势分别是:
E2=
若不考虑原副线圈的内阻,则有
U1=
U2=
E1=
n1??/
?t
n2??/
?t
E1
E2
1、n2
>n1
U2>U1——升压变压器
2、n2
U2
实验和理论分析都表明:理想变压器原副线圈的电压跟它们的匝数成正比
理想变压器的原副线圈中的电流跟匝数又有什么关系?
思考:
理想变压器原副线圈的电流关系为:
一、变压器
1.构造:
__________
2.示意图
3.电路图中符号
三、理想变压器的规律:
二、变压器的工作原理
——
变压器只能改变__________的电压和电流
交流电
互感现象
四、课堂小结
如图所示理想变压器原、副线圈的匝数比为N1:N2=2:1,原线圈接220
V交流电源,副线圈接额定功率为
22
W的灯泡
L,灯泡正常发光.求:
(1)副线圈两端电压为多少?
(2)此时通过灯泡的电流是多少?
(3)此时通过原线圈的电流为多少?
(4)如果将原线圈接入220V的直流电源,则副线圈两端的电压为多大?
110V
0.2A
0.1A
0V
当堂检测
