人教版八年级下物理课件12.3机械效率(共19张PPT)

(共19张PPT)

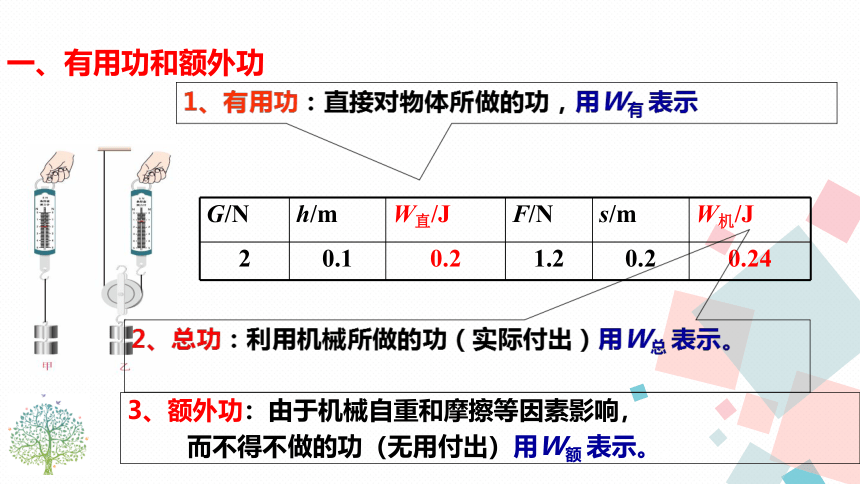

G/N h/m W直/J F/N s/m W机/J
2 0.1 0.2 1.2 0.2 0.24
3、额外功：由于机械自重和摩擦等因素影响，
而不得不做的功（无用付出）用W额 表示。。
一、有用功和额外功

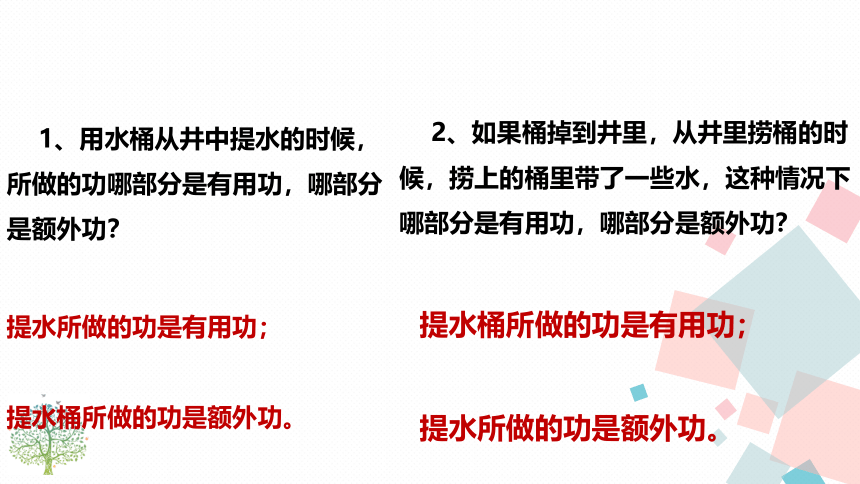

1、用水桶从井中提水的时候，所做的功哪部分是有用功，哪部分是额外功？
提水所做的功是有用功；
提水桶所做的功是额外功。
2、如果桶掉到井里，从井里捞桶的时候，捞上的桶里带了一些水，这种情况下哪部分是有用功，哪部分是额外功？
提水桶所做的功是有用功；
提水所做的功是额外功。

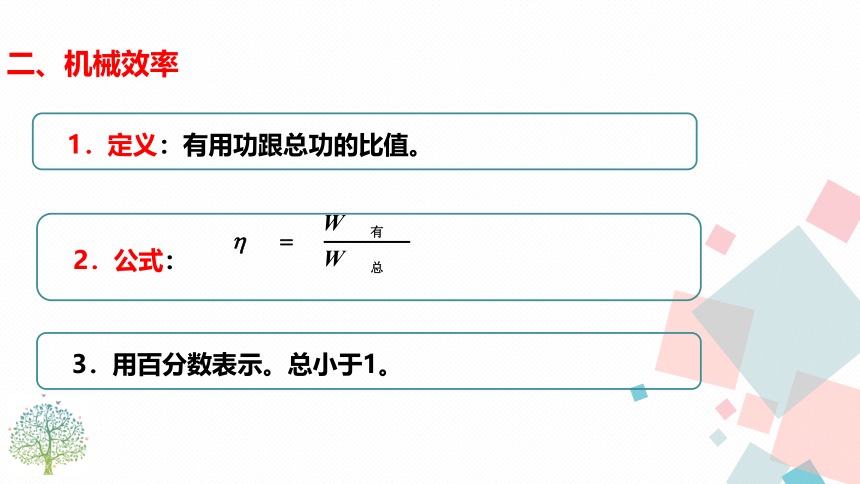

二、机械效率
　1．定义：有用功跟总功的比值。
　2．公式：
　3．用百分数表示。总小于1。

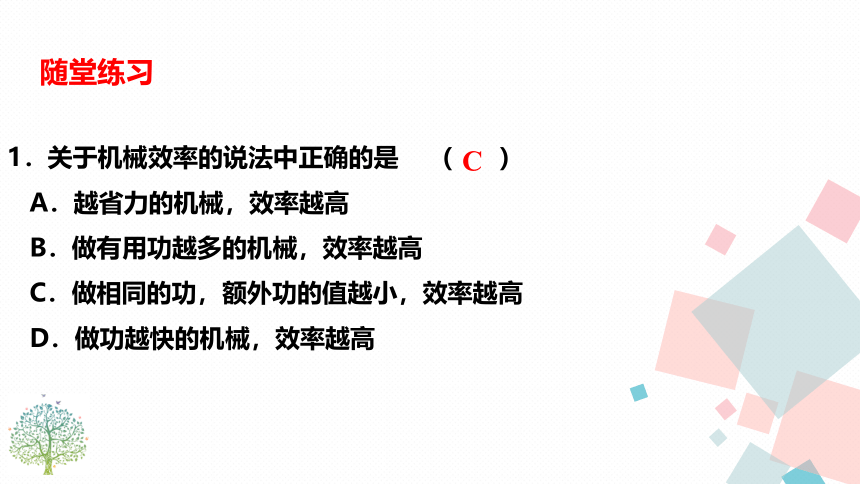

1．关于机械效率的说法中正确的是 （ ）
A．越省力的机械，效率越高
B．做有用功越多的机械，效率越高
C．做相同的功，额外功的值越小，效率越高
D．做功越快的机械，效率越高
C
随堂练习

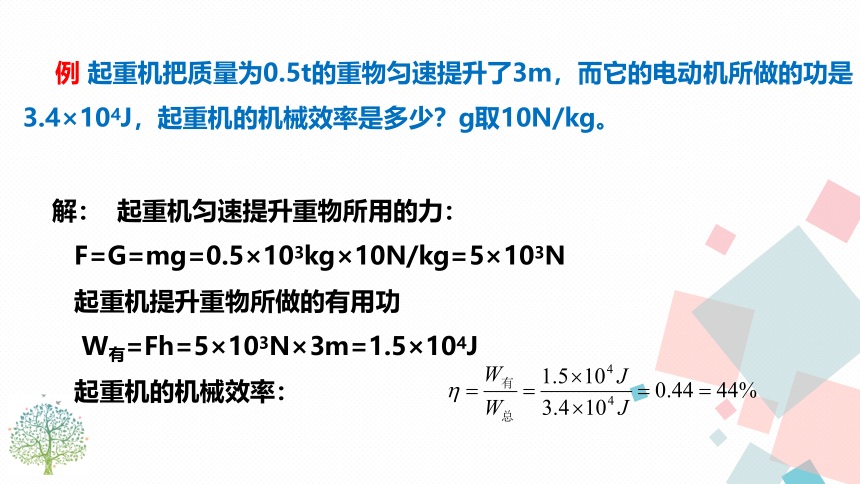

例 起重机把质量为0.5t的重物匀速提升了3m，而它的电动机所做的功是3.4×104J，起重机的机械效率是多少？g取10N/kg。
解： 起重机匀速提升重物所用的力：
F=G=mg=0.5×103kg×10N/kg=5×103N
起重机提升重物所做的有用功
W有=Fh=5×103N×3m=1.5×104J
起重机的机械效率：

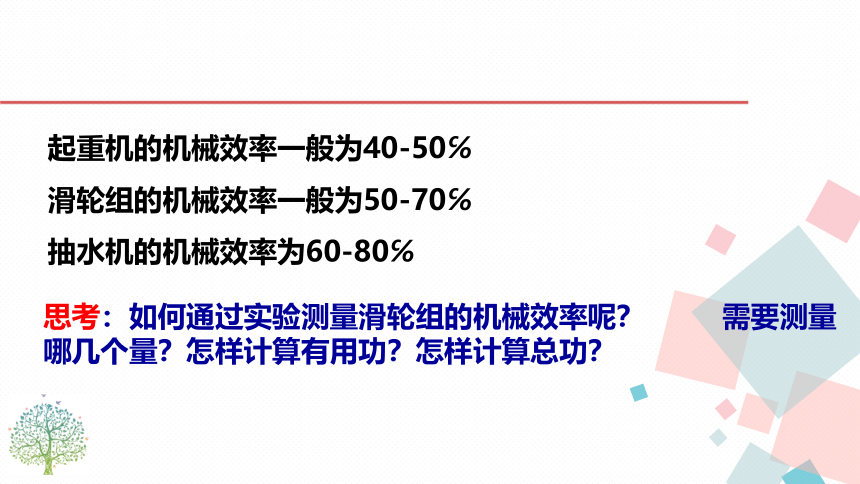

起重机的机械效率一般为40-50℅
滑轮组的机械效率一般为50-70℅
抽水机的机械效率为60-80℅
思考：如何通过实验测量滑轮组的机械效率呢？ 需要测量哪几个量？怎样计算有用功？怎样计算总功？
三、测滑轮组的机械效率
F
实验原理
实验器材
注意事项
弹簧测力计、刻度尺、
铁架台、滑轮、细线、钩码。
竖直向上，匀速拉动测力计。
洪山嘴中学詹振亚
洪山嘴中学詹振亚
G/N h/m F/N s/m W有/J W总/J η
1
2
3
1
0.1
0.5
3
0.1
1.5
83.3％
88.9％
4.5
3
0.2
0.4
3
1.5
0.1
4
2
0.1
0.8
3
66.7％
F
=0.8N
F
=0.5N
=1.5N
F
结论1： 动滑轮重一定,物重越大，机械效率越高。
实验1 保持动滑轮重一定，改变钩码重力
洪山嘴中学詹振亚
洪山嘴中学詹振亚
G/N h/m F/N s/m W有/J W总/J η
1
2
83.3％
55.5％
4.5
3
0.2
0.2
4
0.9
0.1
2
2
0.1
0.8
3
实验2
保持钩码重力一定，改变动滑轮重
结论2：相同物重时，动滑轮的重力越小，滑轮组的机械效率越高。
F
F
提高机械效率的方法
2、改进机械的结构，减小机械自重
1、减小机械间的摩擦力。
例如：动滑轮太重，使滑轮组机械效率很低，换用较轻滑轮就可提高其机械效率。
例如：加强机械运动部位的润滑。
3、增加物重。
2．图为测量滑轮组机械效率的实
验装置，钩码总重6 N。
（1）实验时要竖直向上______
拉动弹簧测力计，由图可知拉力
大小为_______N，若钩码上升的
高度为8cm,则弹簧测力计向上移动______cm,该滑轮组的机械效率为________。
（2）若仅增加钩码的个数，该滑轮组有机械效率将_______（选填：“增大”、“减小”或“不变”）
匀速
2.4
24
83.3%
增大
1、测量小车的重量，记录数据；
3、改变斜面的倾斜程度，重复步2。
2、把小车用弹簧测力计沿斜面匀速向上拉；分别记录拉力F、小车沿斜面移动的距离S、小车上升的高度h。
四、测斜面的机械效率
实验过程：
3、如图所示,沿斜面向上拉一个重为4.5 N的物体到斜面顶端，斜面长1.2 m，高0.3 m，拉力做功为2.16 J，则这个斜面的机械效率是______％，物体受到的摩擦力是______N.
62.5
0.675
随堂练习
二、机械效率：有用功跟总功的比值
公式：η＝　　　　　　　　　　
Ｗ有用
Ｗ总
Ｗ有用
Ｗ有用＋Ｗ额外
＝
课堂小结
一、有用功：对人们有用的功
额外功：人们不需要而又不得不做的功。
总功：有用功加额外功。
三、测量滑轮组的机械效率
1.如图所示，工人师傅用150N的力将重200N的物体匀速提升1m，在此过程中滑轮组的机械效率是（ ）
A.80% B.62.5%
C.66.6% D.20%
C
巩固练习
2.如图所示，用相同的滑轮不同的绕法提起相同的重物，摩擦力可以忽略不计，在物体匀速上升的过程中（　　）
A．甲图省力，机械效率甲图大
B．甲图省力，机械效率一样大
C．乙图省力，机械效率乙图大
D．乙图省力，机械效率一样大
B
巩固练习
3、利用如图所示的滑轮，在粗糙水平面上匀速拉动物体，下列叙述正确的是（　　）
A．重力做的功是有用功
B．拉力F1做的功是额外功
C．绳子自由端的拉力F做的功是总功
D．该滑轮的机械效率可能等于100%
C
巩固练习
4、如图斜面长6m、高1.5m，工人用沿斜面向上500N的力，以1.5m/s的速度把重1600N的箱子匀速推到车上，则推力的功率是 W；该斜面机械效率是 %。
750
80
巩固练习
