沪科版九年级第十六章电流做功与电功率综合练习（无答案）

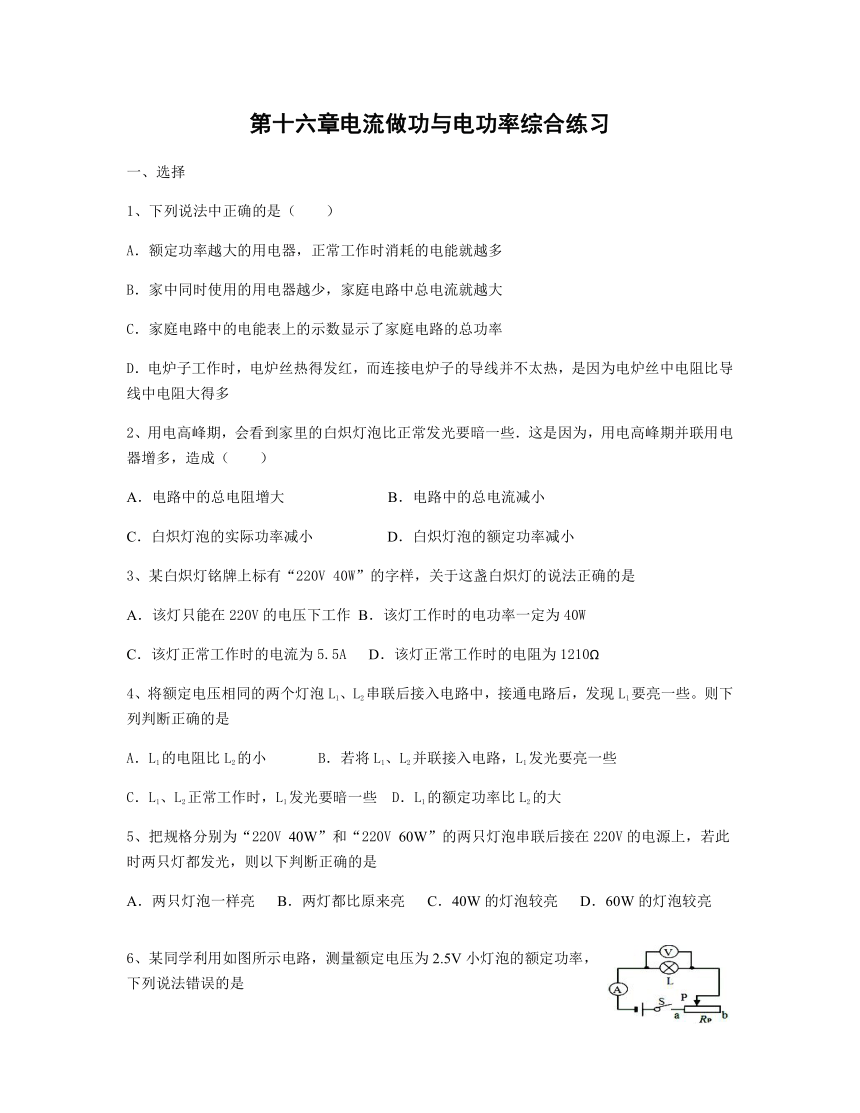

第十六章电流做功与电功率综合练习
一、选择
1、下列说法中正确的是（　　）
A．额定功率越大的用电器，正常工作时消耗的电能就越多
B．家中同时使用的用电器越少，家庭电路中总电流就越大
C．家庭电路中的电能表上的示数显示了家庭电路的总功率
D．电炉子工作时，电炉丝热得发红，而连接电炉子的导线并不太热，是因为电炉丝中电阻比导线中电阻大得多
2、用电高峰期，会看到家里的白炽灯泡比正常发光要暗一些．这是因为，用电高峰期并联用电器增多，造成（　　）
A．电路中的总电阻增大
B．电路中的总电流减小
C．白炽灯泡的实际功率减小
D．白炽灯泡的额定功率减小
3、某白炽灯铭牌上标有“220V
40W”的字样，关于这盏白炽灯的说法正确的是
A．该灯只能在220V的电压下工作
B．该灯工作时的电功率一定为40W
C．该灯正常工作时的电流为5.5A
D．该灯正常工作时的电阻为1210Ω
4、将额定电压相同的两个灯泡L1、L2串联后接入电路中，接通电路后，发现L1要亮一些。则下列判断正确的是
A．L1的电阻比L2的小
B．若将L1、L2并联接入电路，L1发光要亮一些
C．L1、L2正常工作时，L1发光要暗一些
D．L1的额定功率比L2的大
5、把规格分别为“220V
40W”和“220V
60W”的两只灯泡串联后接在220V的电源上，若此时两只灯都发光，则以下判断正确的是
A．两只灯泡一样亮
B．两灯都比原来亮
C．40W的灯泡较亮
D．60W的灯泡较亮
6、某同学利用如图所示电路，测量额定电压为2.5V小灯泡的额定功率，下列说法错误的是

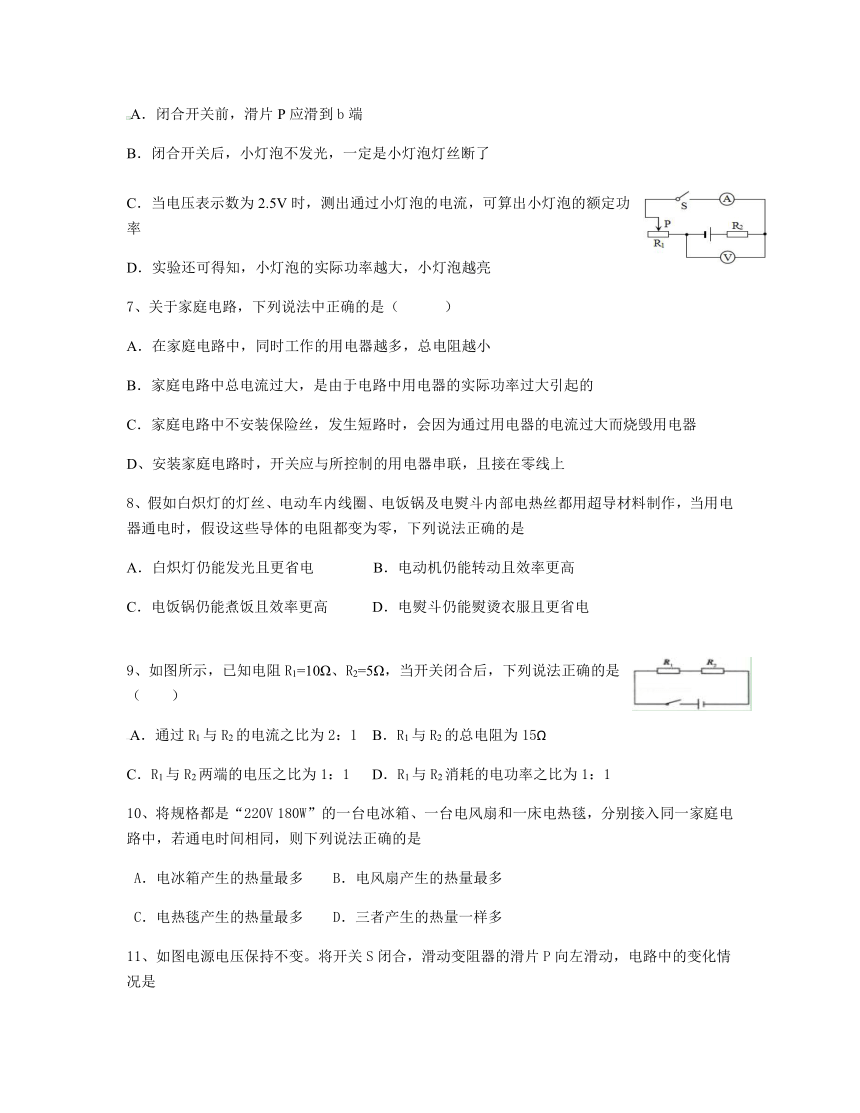

A．闭合开关前，滑片P应滑到b端
B．闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了
C．当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率
D．实验还可得知，小灯泡的实际功率越大，小灯泡越亮
7、关于家庭电路，下列说法中正确的是（???）
A．在家庭电路中，同时工作的用电器越多，总电阻越小
B．家庭电路中总电流过大，是由于电路中用电器的实际功率过大引起的
C．家庭电路中不安装保险丝，发生短路时，会因为通过用电器的电流过大而烧毁用电器
D、安装家庭电路时，开关应与所控制的用电器串联，且接在零线上
8、假如白炽灯的灯丝、电动车内线圈、电饭锅及电熨斗内部电热丝都用超导材料制作，当用电器通电时，假设这些导体的电阻都变为零，下列说法正确的是
A．白炽灯仍能发光且更省电
B．电动机仍能转动且效率更高
C．电饭锅仍能煮饭且效率更高
D．电熨斗仍能熨烫衣服且更省电
9、如图所示，已知电阻R1=10Ω、R2=5Ω，当开关闭合后，下列说法正确的是（　　）
A．通过R1与R2的电流之比为2：1
B．R1与R2的总电阻为15Ω
C．R1与R2两端的电压之比为1：1
D．R1与R2消耗的电功率之比为1：1
10、将规格都是“220V
180W”的一台电冰箱、一台电风扇和一床电热毯，分别接入同一家庭电路中，若通电时间相同，则下列说法正确的是
A．电冰箱产生的热量最多
B．电风扇产生的热量最多
C．电热毯产生的热量最多
D．三者产生的热量一样多
11、如图电源电压保持不变。将开关S闭合，滑动变阻器的滑片P向左滑动，电路中的变化情况是

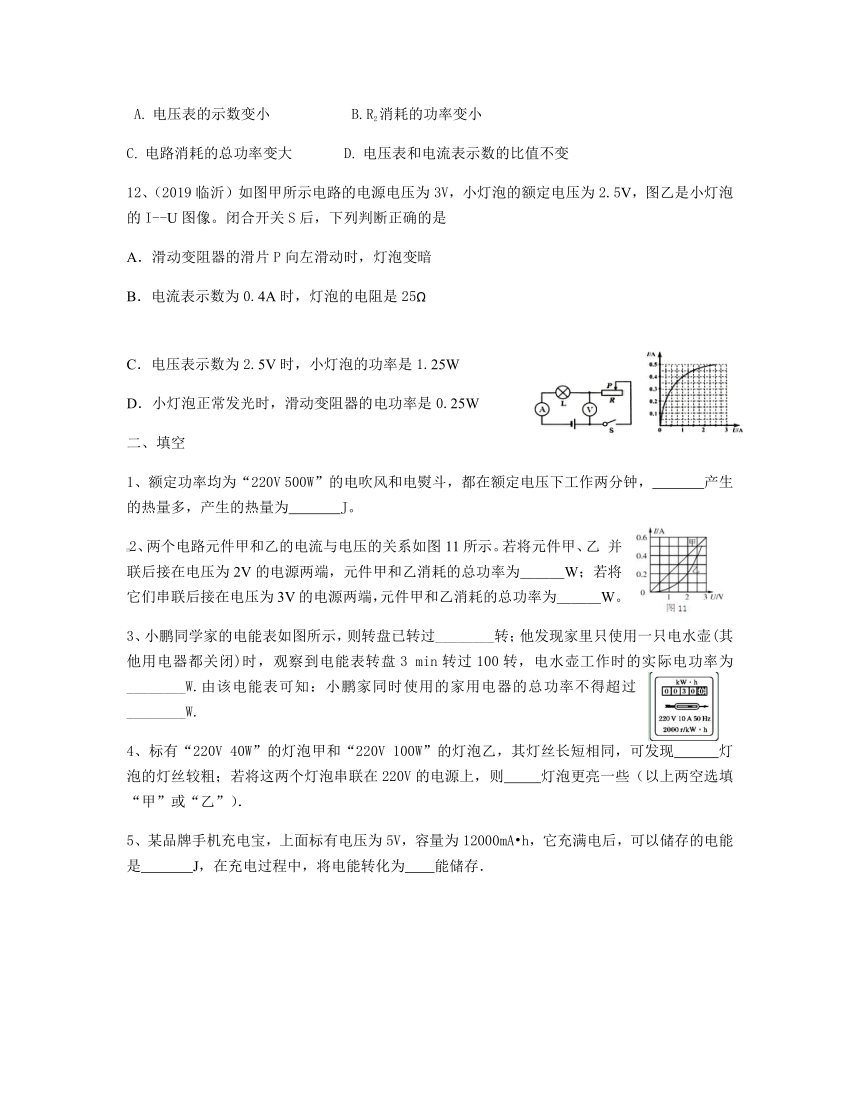

A.
电压表的示数变小
B.
R2消耗的功率变小
C.
电路消耗的总功率变大
D.
电压表和电流表示数的比值不变
12、（2019临沂）如图甲所示电路的电源电压为3V，小灯泡的额定电压为2.5V，图乙是小灯泡的I--U图像。闭合开关S后，下列判断正确的是
A．滑动变阻器的滑片P向左滑动时，灯泡变暗
B．电流表示数为0.4A时，灯泡的电阻是25Ω
C．电压表示数为2.5V时，小灯泡的功率是1.25W
D．小灯泡正常发光时，滑动变阻器的电功率是0.25W
二、填空
1、额定功率均为“220V
500W”的电吹风和电熨斗，都在额定电压下工作两分钟，　
　产生的热量多，产生的热量为　
　J。
2、两个电路元件甲和乙的电流与电压的关系如图11所示。若将元件甲、乙
并联后接在电压为2V的电源两端，元件甲和乙消耗的总功率为＿＿＿W；若将它们串联后接在电压为3V的电源两端，元件甲和乙消耗的总功率为＿＿＿W。
3、小鹏同学家的电能表如图所示，则转盘已转过________转；他发现家里只使用一只电水壶(其他用电器都关闭)时，观察到电能表转盘3
min转过100转，电水壶工作时的实际电功率为________W.由该电能表可知：小鹏家同时使用的家用电器的总功率不得超过________W.
4、标有“220V
40W”的灯泡甲和“220V
100W”的灯泡乙，其灯丝长短相同，可发现　
　灯泡的灯丝较粗；若将这两个灯泡串联在220V的电源上，则　
　灯泡更亮一些（以上两空选填“甲”或“乙”）．
5、某品牌手机充电宝，上面标有电压为5V，容量为12000mA?h，它充满电后，可以储存的电能是　
　J，在充电过程中，将电能转化为　　能储存．
6、（2019?临沂）某品牌电动玩具警车的内部等效电路如图，阻值为2Ω的警灯与线圈电阻为0.5Ω的电动机串联。当玩具警车正常匀速行驶时，通过电动机线圈的电流为1A，则警灯两端的电压是______V；2min内电动机线圈产生的热量是_____J。
三、实验探究
1、小明用如图所示装置探究两种液体的吸热能力，两烧瓶中的电阻丝相同。
（1）实验中，必须取
（填“质量”或“体积”）相等的甲、乙两种液体；
（2）实验中，用
（填序号）间接反映液体吸收热量的多少；通过比较
（填序号）来判断吸热能力的强弱；
A、通电时间
B、温度计示数的变化
（3）下表是某次的实验数据，分析可知，
（填“甲”或“乙”）液体的吸热能力较强；
（4）若在甲、乙两瓶中，液体是质量相同的同种液体，电阻丝的阻值不同，则该装置可用来探究电流产生的热量与
的关系。
2、
在测量小灯泡电功率的实验中，电源电压为4.5V，小灯泡的额定电压为2.5V，小灯泡正常发光时的电阻约为10Ω。
(1)请你用笔画线代替导线，将图甲中的实物电路连接完整。要求：当滑动变阻器的滑片向A端移动时，连入电路的电阻变大，连线不得交叉。
(2)
正确连接电路后闭合开关，发现电压表有示数，电流表的示数为零，灯泡不发光，导致这一现象的原因可能是________________________。
(3)小刚同学闭合开关，移动滑片P到某一位置时，电压表示数(如图乙所示)为___V，若他想测量小灯泡的额定功率，应将图甲中滑动变阻器的滑片P向__(选填“A”或“B”)端移动，图丙的U-I图象是小刚根据多组实验数据绘制的，根据图象可得小灯泡的额定功率为____W，小灯泡正常发光时的电阻是__Ω
(4)根据测量小灯泡实际功率的多组实验数据，作出了I﹣U图象，如图丙所示．结果发现图象不是直线，这表明通过小灯泡的电流与其两端的电压　
　（填“成”或“不成”）正比，这是因为　
　．
(5)若把小灯泡换成一个定值电阻，还可探究___的关系。
A.电流与电阻
B.电流与电压
四、计算
1、如图所示是某款电热水壶及其铭牌的部份参数，当电热水壶正常工作时，求：
（1）电热水壶的电阻；
（2）将一壶水从25℃加热到100℃时，水吸收的热量
（3）若加热一壶水所需时间为10min，电热水壶的热效率。
2、（2019?临沂）图甲是小明家安装的即热式热水器，其具有高、低温两档加热功能，低温档功率为5500W，内部等效电路如图乙所示，R1和R2是两个电热丝。某次小明用高温档淋浴时，水的初温是20℃，淋浴头的出水温度为40℃，淋浴20min共用水100L。假设热水器电热丝正常工作且产生的热量全部被水吸收
，求：
（1）电热丝R1的阻值。
（2）该热水器高温档功率。
额定电压
220V
保温功率
110W
加热功率
1100W
3、小刚同学家里的电热饮水机有加热和保温两种功能，可由机内温控开关S0进行自动控制，小刚从说明书上收集到如下表中的部分数据和如图所示的电路原理图。请解答如下问题：
（1）这个电热饮水机正常工作时，在加热状态下的总电流大约是多大？
（2）电阻R2的阻值为多少？
（3）在傍晚用电高峰期，供电电压可能会下降，当实际电压只有198V时，这个电热饮水机加热的实际功率是多大？
4、无内胆饮水机﹣﹣管线机的电路原理如图，电热丝R1、R0绕在出水管上，水经过出水管时被加热，通过改变“温、开水选择开关”的状态（“断开”或“闭合”），可以选择出温水或开水．该管线机的额定电压是220V，开水加热电功率是2200W，温水加热电功率是1100W．已知：电热丝R1、R0电阻不随温度变化，水的比热容c=4.2×103J/（kg?℃），水的密度ρ=1×103kg/m3，取g=10N/kg．问：
（1）“温、开水选择开关”的状态和出温水、开水的对应关系如何？
（2）饮水机正常工作，出开水时电热丝中的电流是多少？电热丝R0的电阻是多少？
（3）现在需要100℃的开水500mL，已知水的初温是20℃，水需要吸收多少热量？如果电能转化为水的内能的效率是80%，饮水机正常工作时，烧开这些水需要多少时间？
