第十三章 电功和电功率
复习课件

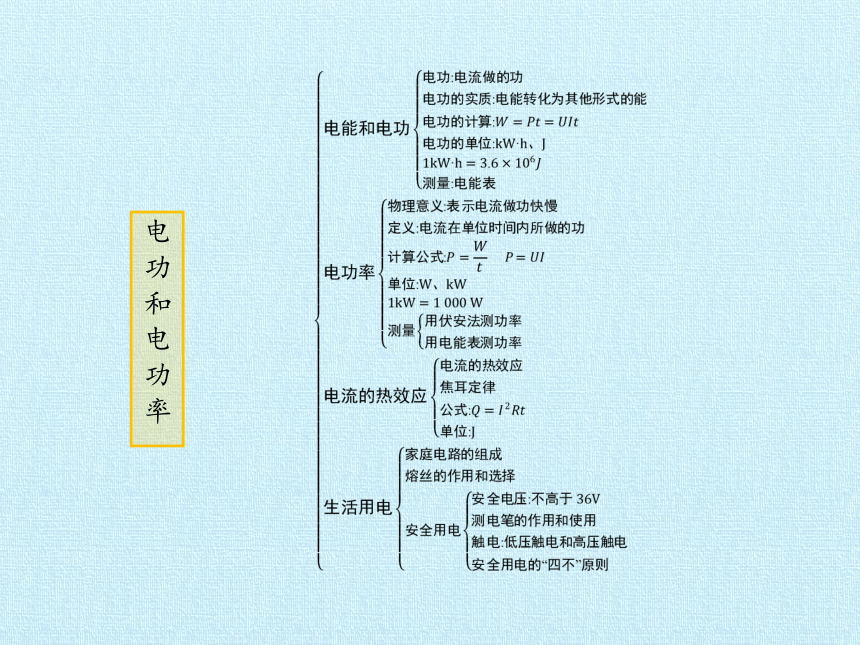

电功和电功率

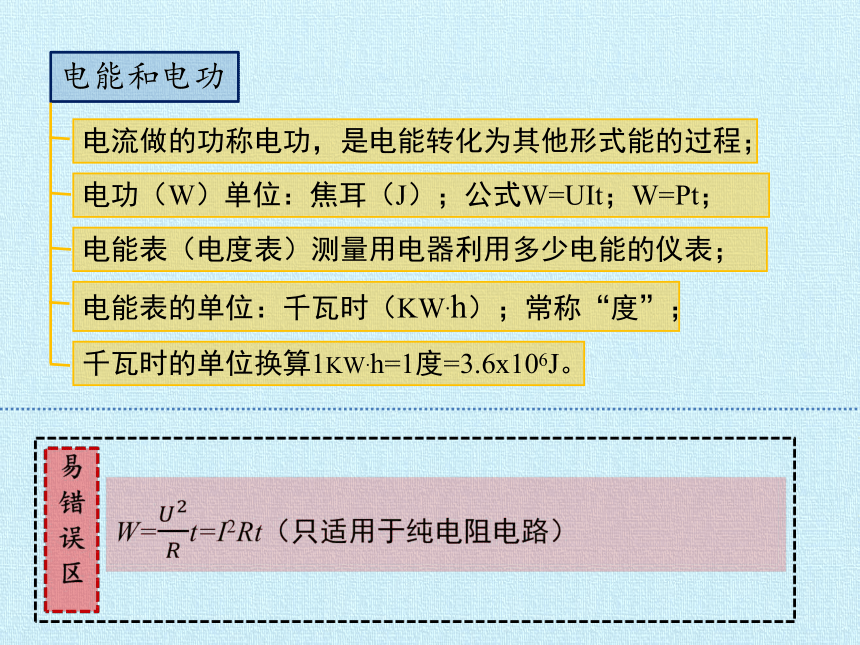

电能和电功
电流做的功称电功，是电能转化为其他形式能的过程；
电功（W）单位：焦耳（J）；公式W=UIt；W=Pt；
电能表（电度表）测量用电器利用多少电能的仪表；
电能表的单位：千瓦时（KW.h）；常称“度”；
千瓦时的单位换算1KW.h=1度=3.6x106J。

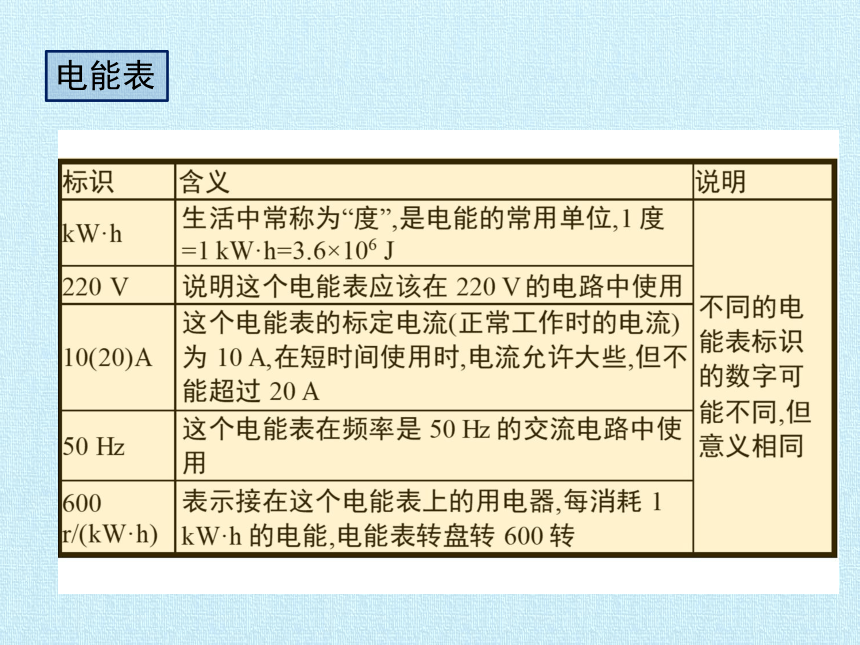

电能表
答案：68.0；0.16

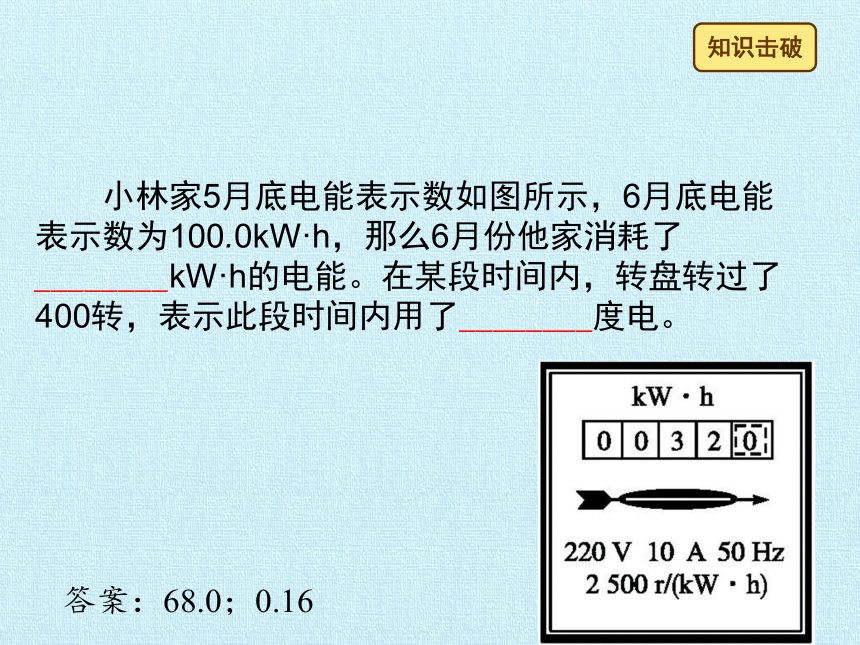

小林家5月底电能表示数如图所示，6月底电能表示数为100.0kW·h，那么6月份他家消耗了________kW·h的电能。在某段时间内，转盘转过了400转，表示此段时间内用了________度电。

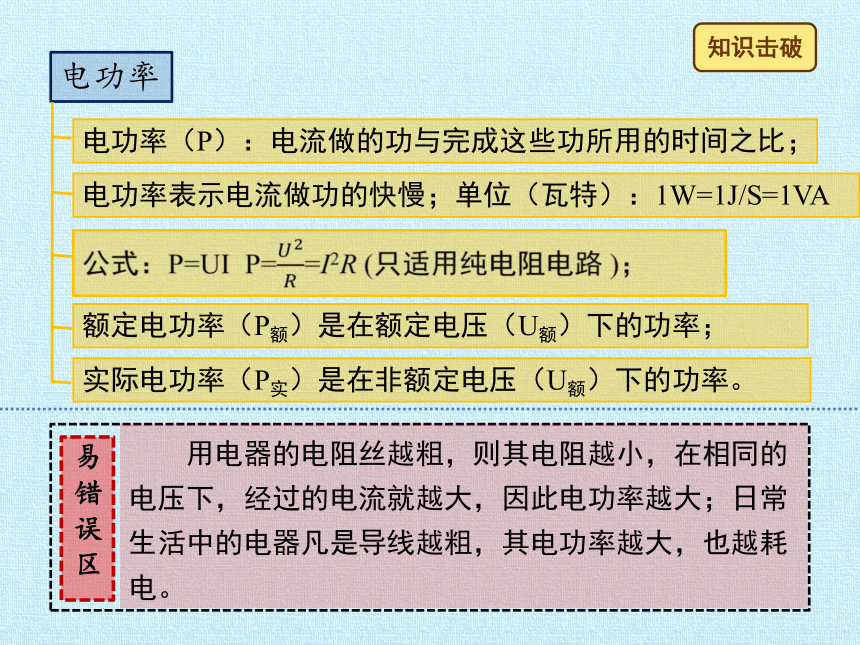

电功率
电功率（P）：电流做的功与完成这些功所用的时间之比；
电功率表示电流做功的快慢；单位（瓦特）：1W=1J/S=1VA
额定电功率（P额）是在额定电压（U额）下的功率；
实际电功率（P实）是在非额定电压（U额）下的功率。
易错误区
用电器的电阻丝越粗，则其电阻越小，在相同的电压下，经过的电流就越大，因此电功率越大；日常生活中的电器凡是导线越粗，其电功率越大，也越耗电。
【例题2】

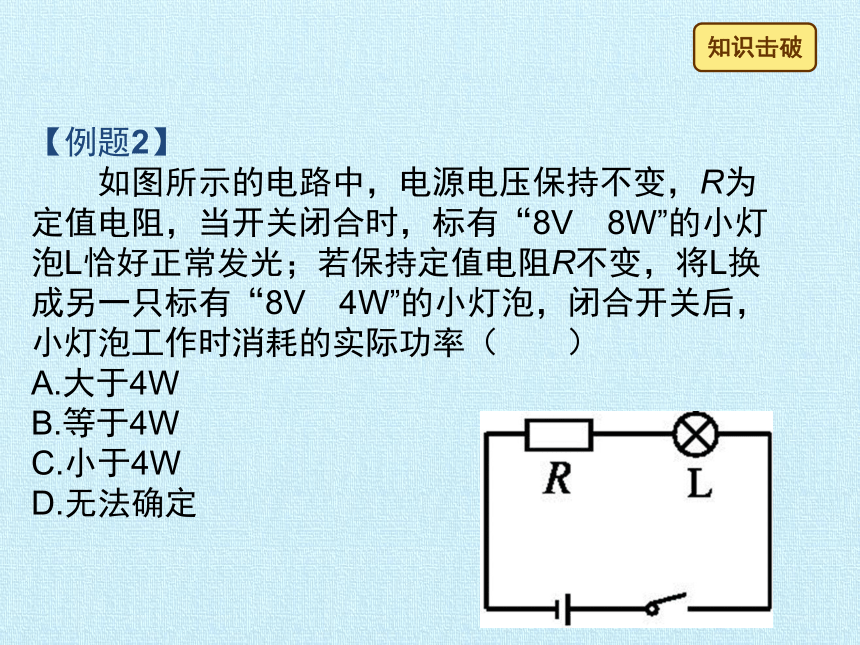

如图所示的电路中，电源电压保持不变，R为定值电阻，当开关闭合时，标有“8V　8W”的小灯泡L恰好正常发光；若保持定值电阻R不变，将L换成另一只标有“8V　4W”的小灯泡，闭合开关后，小灯泡工作时消耗的实际功率（　　）
A.大于4W
B.等于4W
C.小于4W
D.无法确定

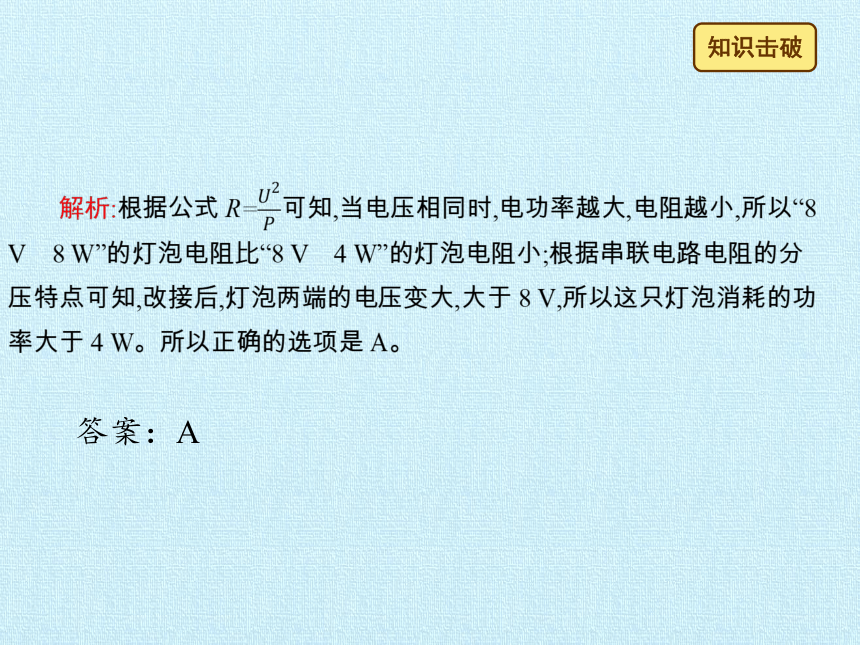

答案：A

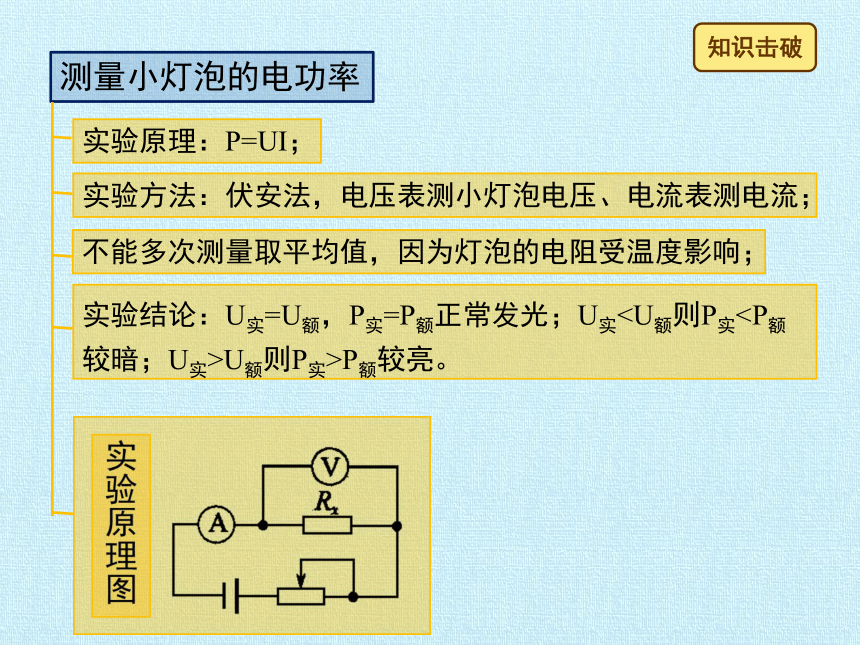

测量小灯泡的电功率
实验原理：P=UI；
实验方法：伏安法，电压表测小灯泡电压、电流表测电流；
不能多次测量取平均值，因为灯泡的电阻受温度影响；
实验结论：U实=U额，P实=P额正常发光；U实U额则P实>P额较亮。
【例题3】

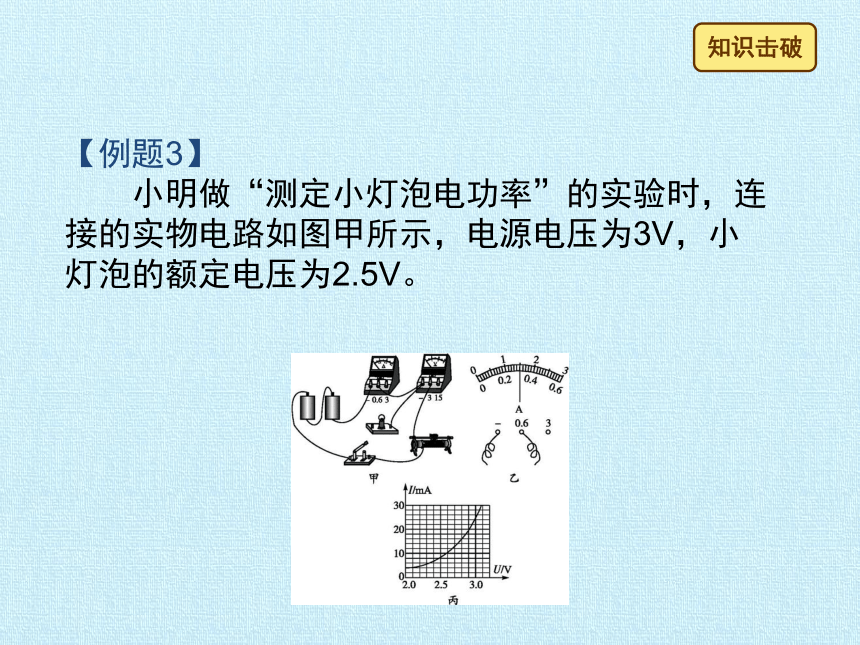

小明做“测定小灯泡电功率”的实验时，连接的实物电路如图甲所示，电源电压为3V，小灯泡的额定电压为2.5V。

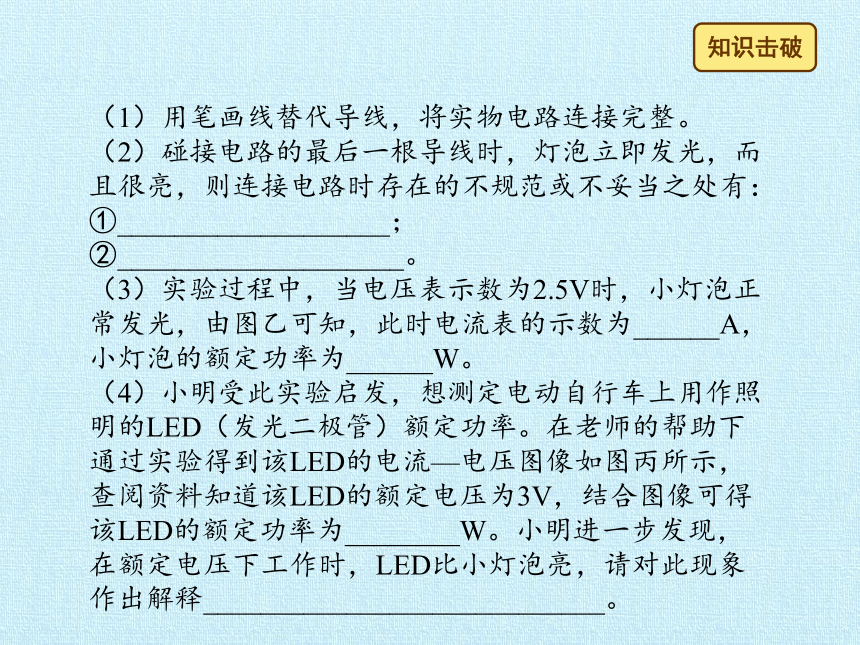

（1）用笔画线替代导线，将实物电路连接完整。
（2）碰接电路的最后一根导线时，灯泡立即发光，而且很亮，则连接电路时存在的不规范或不妥当之处有：
①___________________；
②____________________。

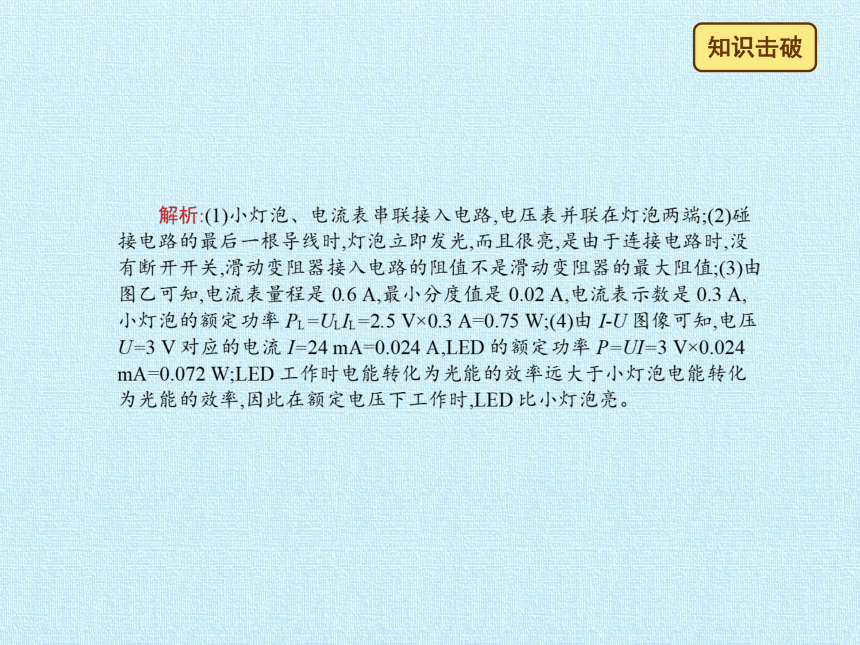

（3）实验过程中，当电压表示数为2.5V时，小灯泡正常发光，由图乙可知，此时电流表的示数为______A，小灯泡的额定功率为______W。
（4）小明受此实验启发，想测定电动自行车上用作照明的LED（发光二极管）额定功率。在老师的帮助下通过实验得到该LED的电流—电压图像如图丙所示，查阅资料知道该LED的额定电压为3V，结合图像可得该LED的额定功率为________W。小明进一步发现，在额定电压下工作时，LED比小灯泡亮，请对此现象作出解释____________________________。
答案：（1）如图所示：
（2）连接电路时开关没有断开；滑动变阻器阻值没有调至阻值的最大处
（3）0.3；0.75
（4）0.072；LED的电能转化为光能的效率比白炽灯的要高得多
焦耳定律
电流通过导体产生的热量跟电流的二次方成正比，跟导体的电阻成正比，跟通电时间成正比；
公式：Q=I2Rt 单位：焦耳（J）
电流通过导体，导体会发热的现象称电流的热效应；
易错误区
公式Q=I2Rt，只要有电流通过导体发热，都可以用它来计算所产生的热量，使用公式时，要注意同一段导体或同一电路、同一时刻这一条件。
【例题4】
电饭煲是利用电流的________原理工作的．如图所示三个同样的烧瓶装有相同质量的煤油，甲、乙两烧瓶是用来探究电热与________的关系．若通过电阻R1的电流为2A，则1分钟内电阻R1产生的热量为________J．
解析：
（1）电流的热效应：电流通过导体要发热，这叫做电流的热效应，如电灯、电炉、电烙铁、电焊等都是电流的热效应的例子，将电能转化为内能。
（2）要研究电流产生的热量与电流的大小，需要保持电阻和通电时间一定；要研究电流产生的热量与电阻的关系，需要保持电流与通电时间相同。
（3）已知电阻、电流与时间，由焦耳定律可求得1分钟内产生的热量。
答案：热效应；电流大小；2400
家庭电路图
家庭电路
电灯和插座是并联在电路中的；
由进户线、电能表、总开关、保护设备、用电器和导线组成；
所有的开关都必须接在火线上；避免接触火线触电；
插座的接入规则：左零右火上接地；
进户线是两根，但有些用电器是需要三根其中一根接地；
保险丝熔断的原因：一、电路总功率过大二、电路短路。
零线与大地的电压为0，火线与大地的电压为220V；
保险丝是由熔点较低的金属做成的；
解析：
插座的使用应不影响其它用电器的使用，而图中插座a是串联，是错误的。
答案：B
【例题5】
在如图所示的电路中，安装两盏白炽电灯和两个插座，其中安装错的元件是（　　）
A．电灯L1和开关Sl
B．插座a
C．电灯L2和开关S2
D．插座b
安全用电
原因：人体直接或者间接与火线接触；
人体安全电压：不高于36V；
测电笔使用方法：笔尖接触导线，收接触笔尾金属体；
氖管发光是火线，不发光是零线。
测电笔由笔尖金属体、电阻、氖管、笔尾金属体构成；
触电及防护
形式：单线触电、双线触电、高压电弧触电、跨步触电；
急救：脱离电源，尽力抢救。
安全用电原则
不弄湿用电器；
家庭电路的安装一定要正确；
不接触低压带电体；
不靠近高压带电体；
金属外壳的用电器一定要接地；
不损坏绝缘部分。
答案：（1）安全用电的原则是：不靠近高压带电体（室外、高压线、变压器旁），不接触低压带电体
（2）立即切断电源；用绝缘体将电线挑开
【例题6】请你结合下列图片，说说安全用电和触电抢救的常识．
（1）安全用电常识（说出两点即可）____________。
（2）触电急救措施（说出两条即可）____________。
1.下列关于生活用电常识的认识中，符合要求的是（　　）
A.使用试电笔时，手指不能碰到笔尾的金属帽，以免触电
B.三脚插头的用电器也可插入两孔插座
C.家庭电路中开关接在火线或零线上都可以
D.输电线进户后应先接电能表
解析：
使用试电笔时，手指要接触笔尾的金属帽，不会触电，选项A错误；三脚插头的用电器不能插入两孔插座，选项B错误；家庭电路中开关接在火线上，选项C错误；输电线进户后应先接电能表，选项D正确。
答案：D
2.如图所示是家庭电子式电能表的表盘，其示数是___________kW·h。表盘上标有“3200imp/（kW·h）”，表示每消耗1kW·h的电能，指示灯闪烁3200次。若家庭电路中只有一台电热水器在工作，该电能表的指示灯在4min内闪烁320次，则该热水器的实际功率是________W。

答案：318.6；1500
3.夏天常用的电热驱蚊器是利用电流的__________效应工作的。其发热元件正常工作时的电阻为8800Ω，接在家庭照明电路中正常工作100s产生的热量是____________J。
答案：热；550
解析：
4.在“测定小灯泡的电功率”的实验中，小明同学选取了一个标有“2.5V”、额定功率约为1W的小灯泡和必要的实验器材，连接的电路如图甲所示。
甲
（1）闭合开关前，老师检查发现小明同学连接的电路有一根导线连接错误，请你在错误的连线上画“×”，并只移动一根导线，用笔画线代替导线将电路连接正确。
（2）经检查电路连接正确后，小明连续进行了4次测量，并把测量的数据和观察到的现象填写在表格里，其中第3次测量时电流表的示数如图乙所示，此时的电流为______A，小灯泡的额定功率为______W。
（3）从表格中的数据可知，灯丝的电阻随两端电压的增加而______（选填“增大”或“减小”），灯丝电阻发生变化的本质是电阻随______而增大。
点拨：注意对电表读数时要先确定其量程与分度值，然后再读数，读数时视线要与电表刻度线垂直。
答案：（1）电路图如图所示
（2）0.42；1.05
（3）增大；温度升高
答案：（1）4Ω
（2）4W
（3）360J
