光的反射专题作图训练（含答案）

中小学教育资源及组卷应用平台

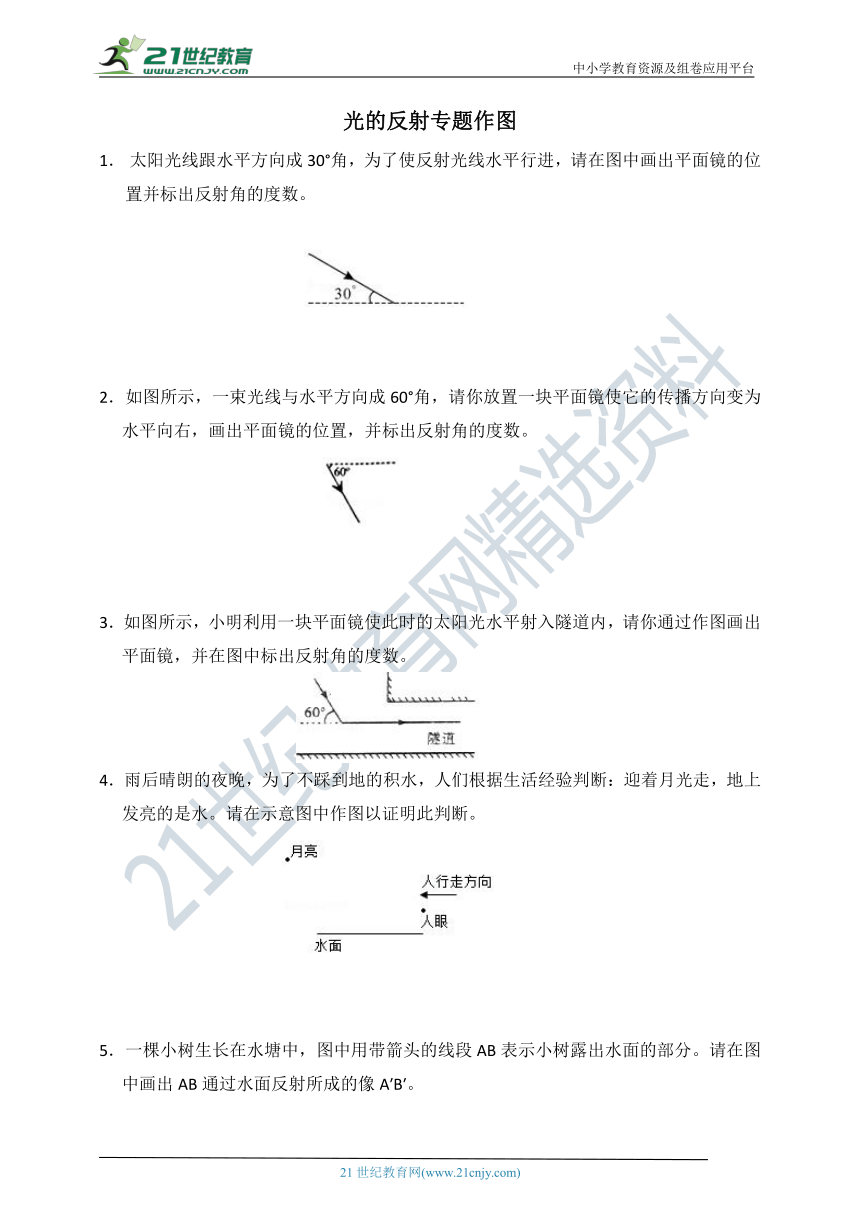

光的反射专题作图
1．
太阳光线跟水平方向成30°角，为了使反射光线水平行进，请在图中画出平面镜的位置并标出反射角的度数。
2．如图所示，一束光线与水平方向成60°角，请你放置一块平面镜使它的传播方向变为水平向右，画出平面镜的位置，并标出反射角的度数。
3．如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内，请你通过作图画出平面镜，并在图中标出反射角的度数。
4．雨后晴朗的夜晚，为了不踩到地的积水，人们根据生活经验判断：迎着月光走，地上发亮的是水。请在示意图中作图以证明此判断。
5．一棵小树生长在水塘中，图中用带箭头的线段AB表示小树露出水面的部分。请在图中画出AB通过水面反射所成的像A′B′。

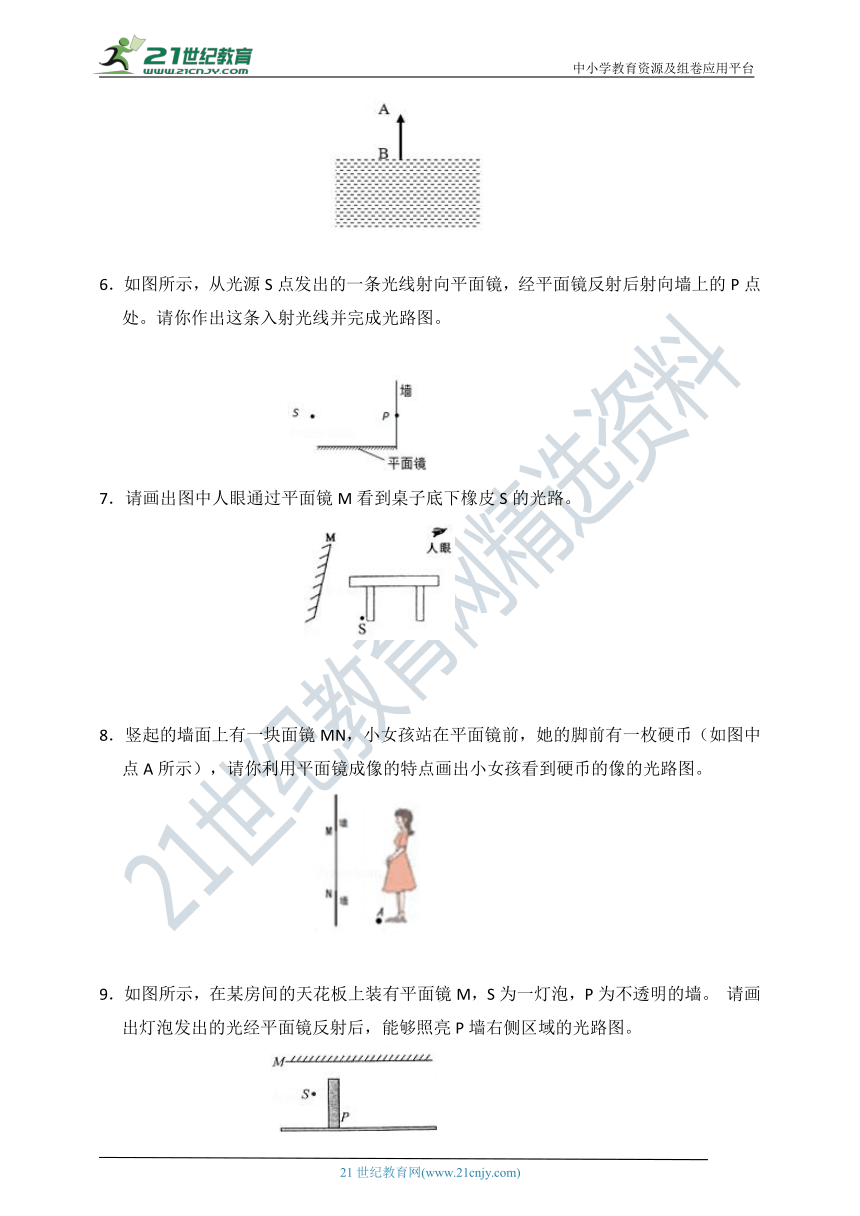

6．如图所示，从光源S点发出的一条光线射向平面镜，经平面镜反射后射向墙上的P点处。请你作出这条入射光线并完成光路图。
7．请画出图中人眼通过平面镜M看到桌子底下橡皮S的光路。
8．竖起的墙面上有一块面镜MN，小女孩站在平面镜前，她的脚前有一枚硬币（如图中点A所示），请你利用平面镜成像的特点画出小女孩看到硬币的像的光路图。
9．如图所示，在某房间的天花板上装有平面镜M，S为一灯泡，P为不透明的墙。
请画出灯泡发出的光经平面镜反射后，能够照亮P墙右侧区域的光路图。

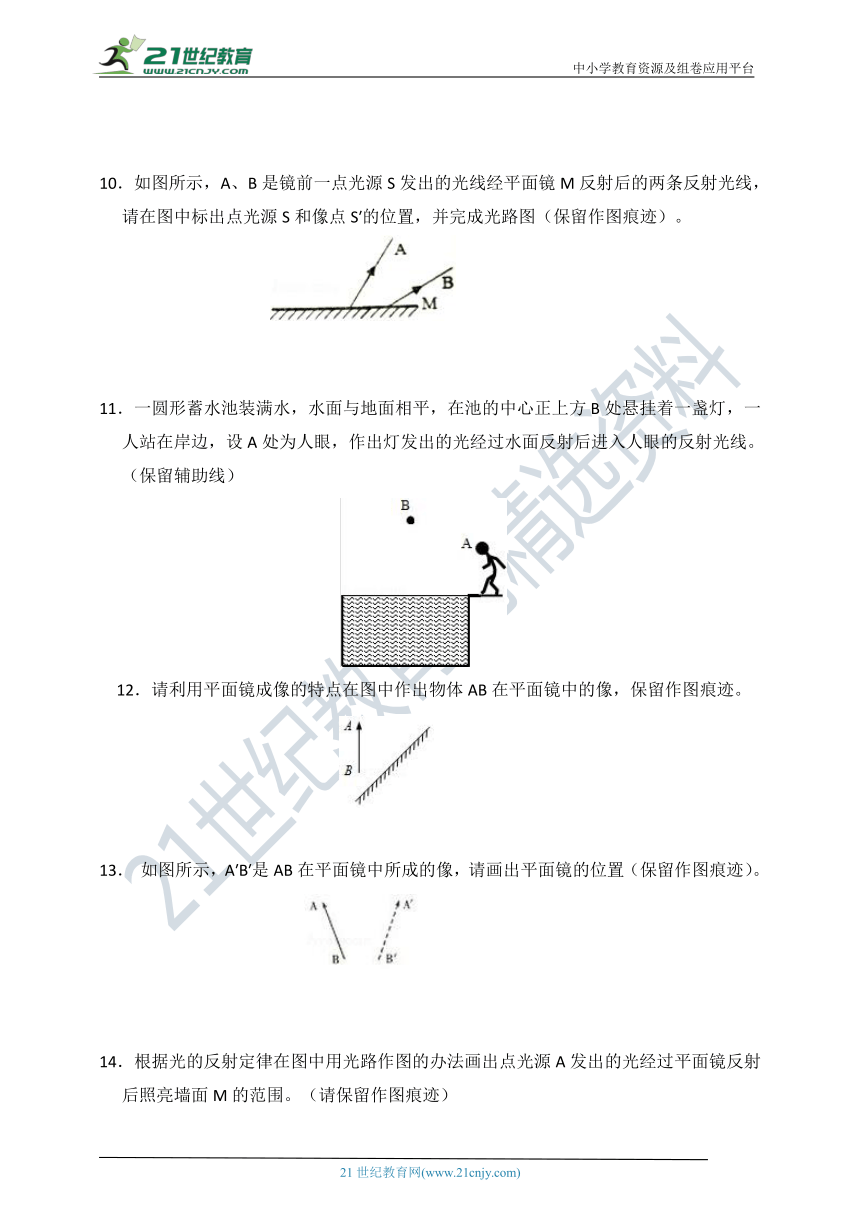

10．如图所示，A、B是镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中标出点光源S和像点S′的位置，并完成光路图（保留作图痕迹）。
11．一圆形蓄水池装满水，水面与地面相平，在池的中心正上方B处悬挂着一盏灯，一人站在岸边，设A处为人眼，作出灯发出的光经过水面反射后进入人眼的反射光线。（保留辅助线）
　12．请利用平面镜成像的特点在图中作出物体AB在平面镜中的像，保留作图痕迹。
13．
如图所示，A′B′是AB在平面镜中所成的像，请画出平面镜的位置（保留作图痕迹）。
14．根据光的反射定律在图中用光路作图的办法画出点光源A发出的光经过平面镜反射后照亮墙面M的范围。（请保留作图痕迹）
15．如图所示，S是一个发光点，S′是它在平面镜中成的像，SA是S发出的一条光线，请在图中画出平面镜的位置和SA经平面镜反射后的光线。
16．如图所示，S′为发光点S在平面镜MN中所成的像，S发出的一条光线经平面镜反射后经过P点，请在图中作出发光点S的位置，并作出经过P点的反射光线及相应的入射光线（保留作图痕迹）
作图专题答案
1.
2.
3.
.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
用平面镜成像规律作图如下：
14.
15.
16.
