4.5科学探究 凸透镜成像（第一课时）导学案

中小学教育资源及组卷应用平台

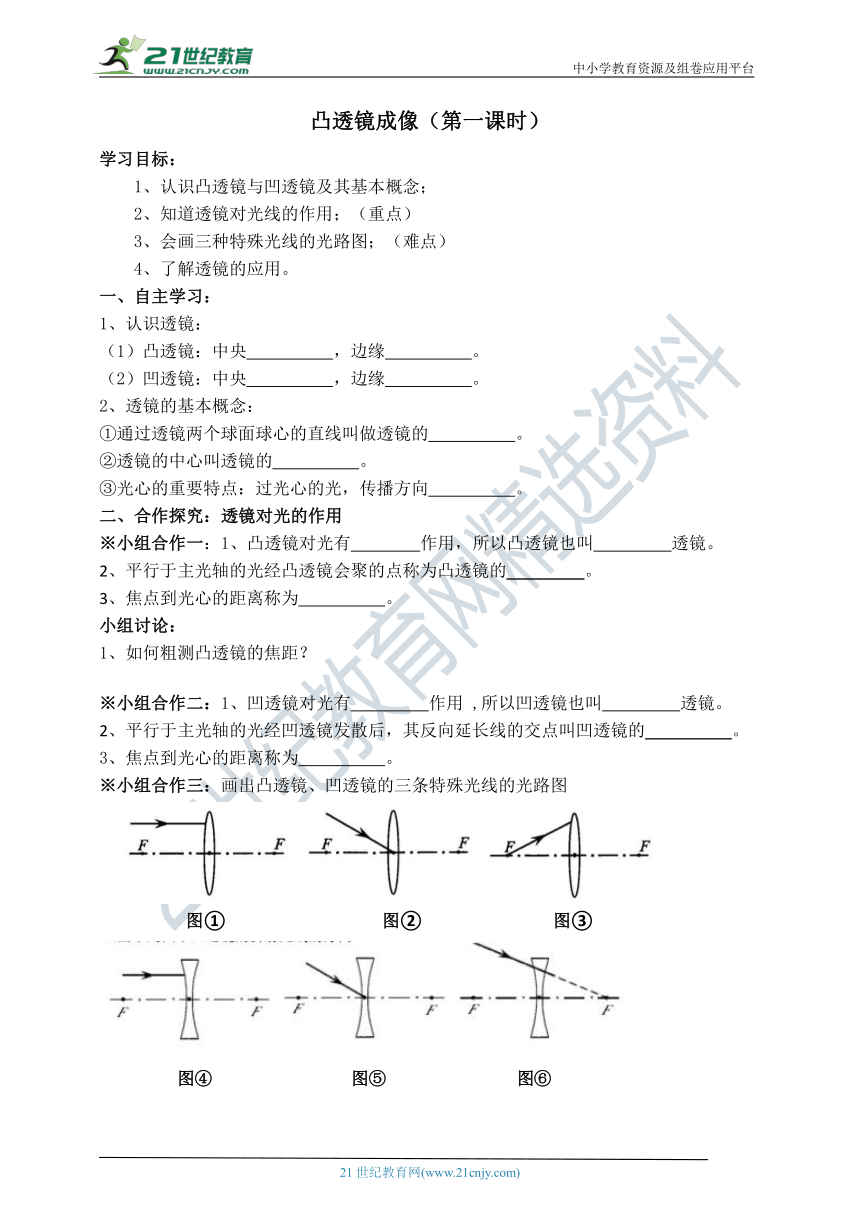

凸透镜成像（第一课时）
学习目标：
1、认识凸透镜与凹透镜及其基本概念；
2、知道透镜对光线的作用；（重点）
3、会画三种特殊光线的光路图；（难点）
4、了解透镜的应用。
一、自主学习：
1、认识透镜：
（1）凸透镜：中央
，边缘
。
（2）凹透镜：中央
，边缘
。
2、透镜的基本概念：
①通过透镜两个球面球心的直线叫做透镜的
。
②透镜的中心叫透镜的
。
③光心的重要特点：过光心的光，传播方向
。
二、合作探究：透镜对光的作用
※小组合作一：1、凸透镜对光有
作用，所以凸透镜也叫
透镜。
2、平行于主光轴的光经凸透镜会聚的点称为凸透镜的
。
3、焦点到光心的距离称为
。
小组讨论：
1、如何粗测凸透镜的焦距？
※小组合作二：1、凹透镜对光有
作用
,所以凹透镜也叫
透镜。
2、平行于主光轴的光经凹透镜发散后，其反向延长线的交点叫凹透镜的
。
3、焦点到光心的距离称为
。
※小组合作三：画出凸透镜、凹透镜的三条特殊光线的光路图
图①
图②
图③
图④
图⑤
图⑥

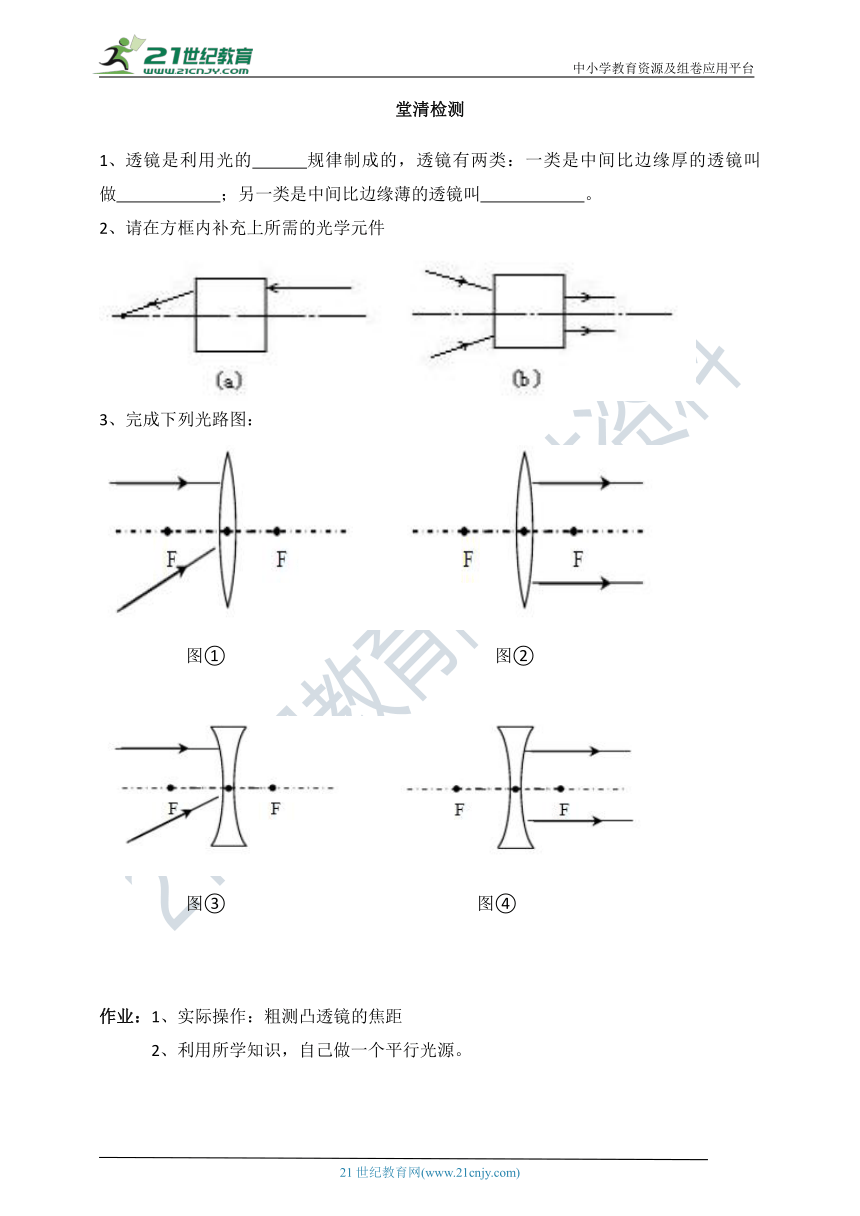

堂清检测
1、透镜是利用光的　　　规律制成的，透镜有两类：一类是中间比边缘厚的透镜叫做　　　　　　；另一类是中间比边缘薄的透镜叫　　　　　　。
2、请在方框内补充上所需的光学元件
3、完成下列光路图：
图①
图②
图③
图④
作业：1、实际操作：粗测凸透镜的焦距
2、利用所学知识，自己做一个平行光源。
自主学习
1、
认识透镜
（1）凸透镜：中央厚，边缘薄。
（2）凹透镜：中央薄，边缘厚。
2、透镜的基本概念：
①通过透镜两个球面球心的直线叫做透镜的
主光轴
。
②透镜的中心叫透镜的
光心
。
③光心的重要特点：过光心的光，传播方向
不变
。
二、合作探究：透镜对光的作用
※小组合作一：1、凸透镜对光有
会聚
作用，所以凸透镜也叫
会聚
透镜。
2、平行于主光轴的光经凸透镜会聚的点称为凸透镜的
焦点
。
3、焦点到光心的距离称为
焦距
。
※小组合作二：1、凹透镜对光有
发散
作用
,所以凹透镜也叫
发散
透镜。
2、平行于主光轴的光经凹透镜发散后，其反向延长线的交点叫凹透镜的
焦点
。
3、焦点到光心的距离称为
焦距
。
堂清检测
1.透镜是利用光的折射　　规律制成的，透镜有两类：一类是中间比边缘厚的透镜叫做　凸透镜　　　　　；另一类是中间比边缘薄的透镜叫　　凹透镜　　　　。
2.略
