人教版高中物理选修3-1第二章 恒定电流 检测题（含答案）

本卷由系统自动生成，请仔细校对后使用，答案仅供参考。

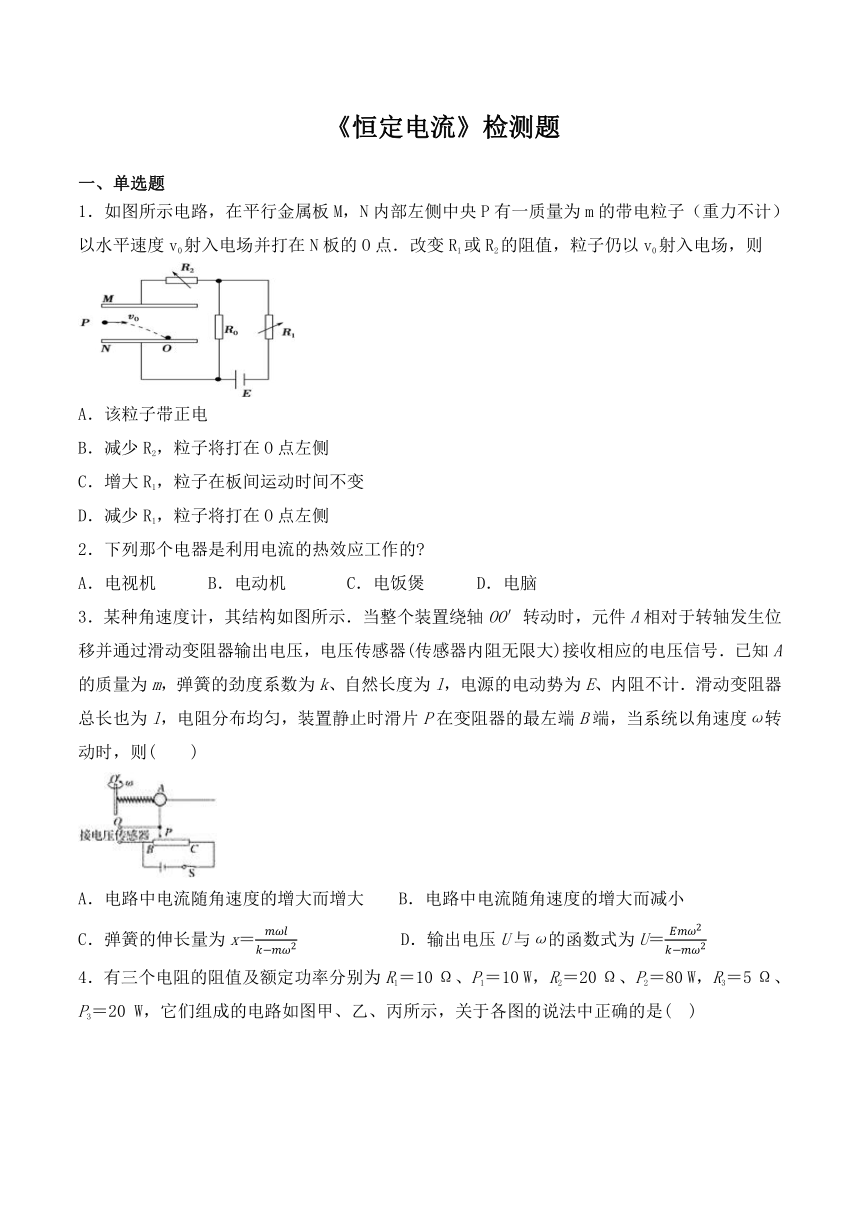

《恒定电流》检测题
一、单选题
1．如图所示电路，在平行金属板M，N内部左侧中央P有一质量为m的带电粒子（重力不计）以水平速度v0射入电场并打在N板的O点．改变R1或R2的阻值，粒子仍以v0射入电场，则
A．该粒子带正电
B．减少R2，粒子将打在O点左侧
C．增大R1，粒子在板间运动时间不变
D．减少R1，粒子将打在O点左侧
2．下列那个电器是利用电流的热效应工作的?
A．电视机
B．电动机
C．电饭煲
D．电脑
3．某种角速度计，其结构如图所示．当整个装置绕轴OO′转动时，元件A相对于转轴发生位移并通过滑动变阻器输出电压，电压传感器(传感器内阻无限大)接收相应的电压信号．已知A的质量为m，弹簧的劲度系数为k、自然长度为l，电源的电动势为E、内阻不计．滑动变阻器总长也为l，电阻分布均匀，装置静止时滑片P在变阻器的最左端B端，当系统以角速度ω转动时，则(　　)
A．电路中电流随角速度的增大而增大
B．电路中电流随角速度的增大而减小
C．弹簧的伸长量为x＝
D．输出电压U与ω的函数式为U＝
4．有三个电阻的阻值及额定功率分别为R1＝10
Ω、P1＝10
W，R2＝20
Ω、P2＝80
W，R3＝5
Ω、P3＝20

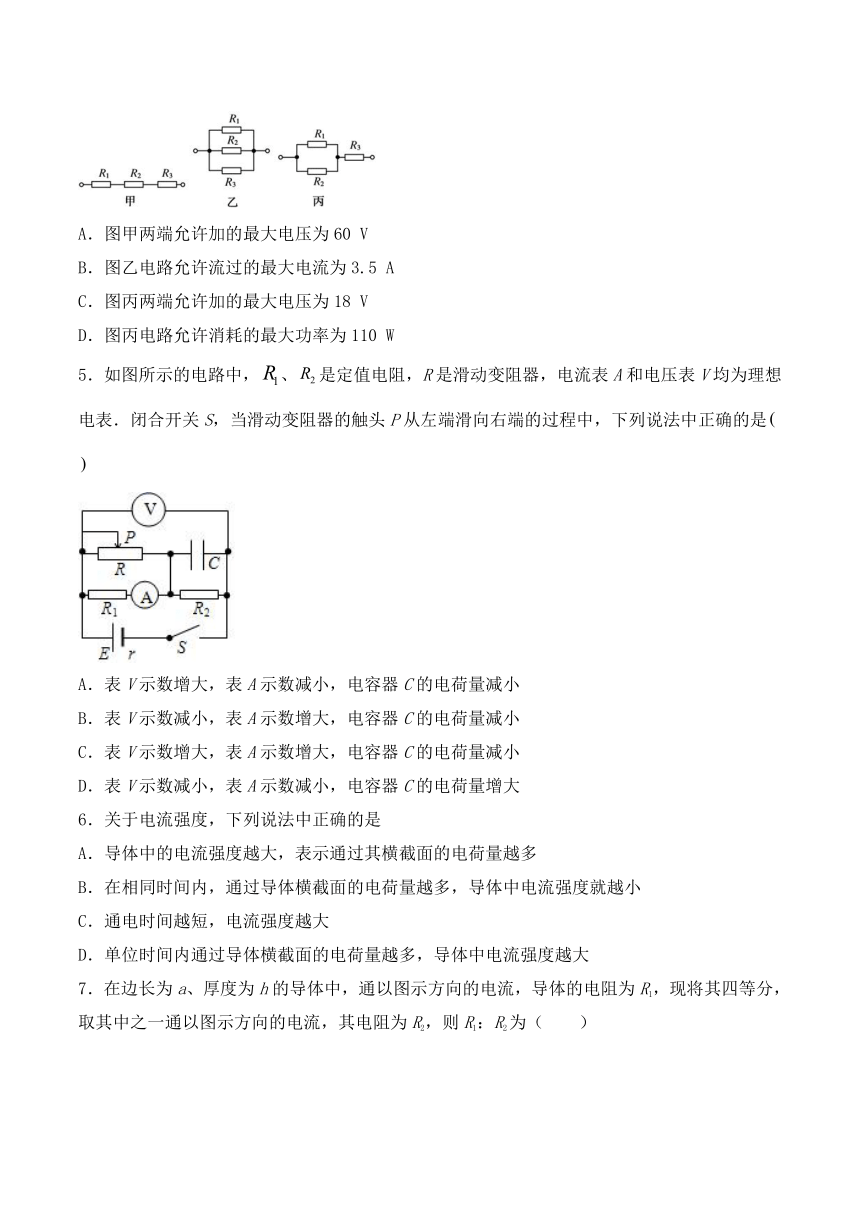

W，它们组成的电路如图甲、乙、丙所示，关于各图的说法中正确的是(
)
A．图甲两端允许加的最大电压为60
V
B．图乙电路允许流过的最大电流为3.5
A
C．图丙两端允许加的最大电压为18
V
D．图丙电路允许消耗的最大功率为110
W
5．如图所示的电路中，、是定值电阻，R是滑动变阻器，电流表A和电压表V均为理想电表．闭合开关S，当滑动变阻器的触头P从左端滑向右端的过程中，下列说法中正确的是　　
A．表V示数增大，表A示数减小，电容器C的电荷量减小
B．表V示数减小，表A示数增大，电容器C的电荷量减小
C．表V示数增大，表A示数增大，电容器C的电荷量减小
D．表V示数减小，表A示数减小，电容器C的电荷量增大
6．关于电流强度，下列说法中正确的是
A．导体中的电流强度越大，表示通过其横截面的电荷量越多
B．在相同时间内，通过导体横截面的电荷量越多，导体中电流强度就越小
C．通电时间越短，电流强度越大
D．单位时间内通过导体横截面的电荷量越多，导体中电流强度越大

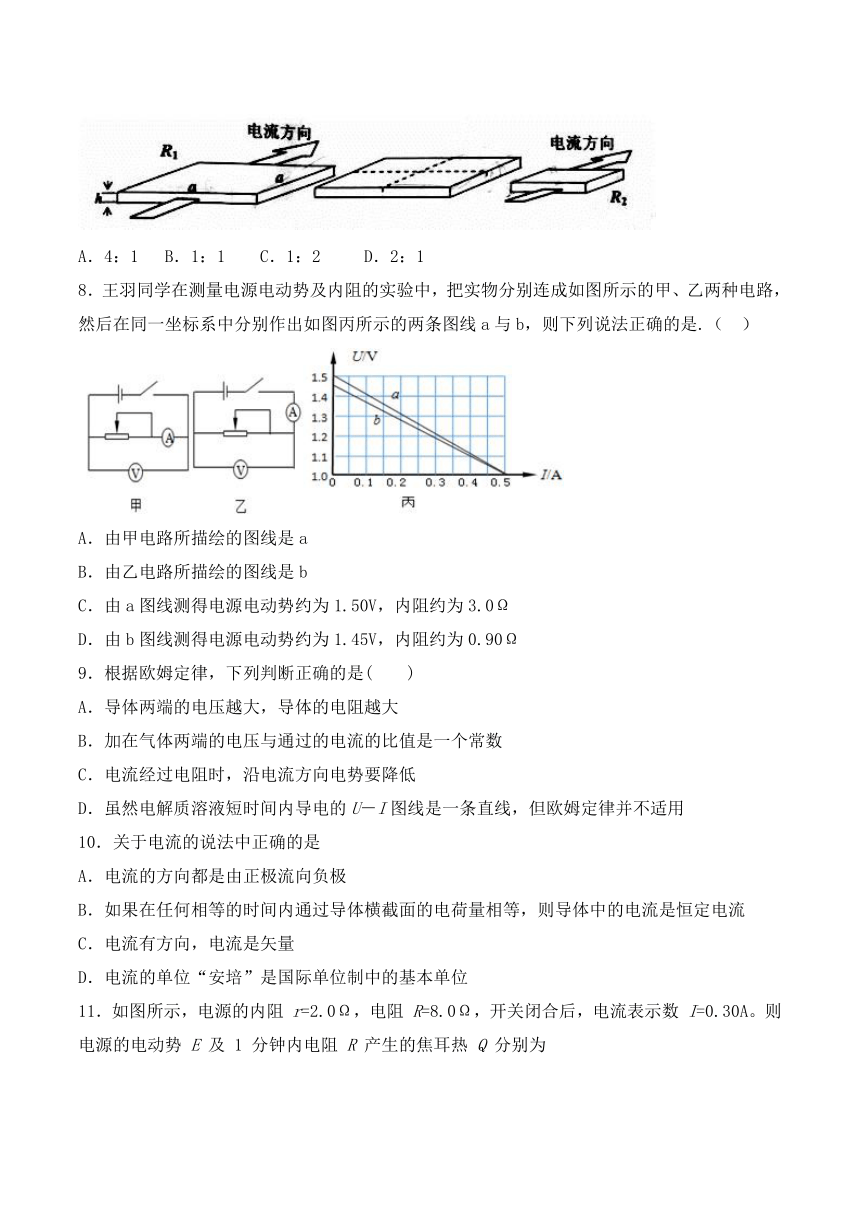

7．在边长为a、厚度为h的导体中，通以图示方向的电流，导体的电阻为R1，现将其四等分，取其中之一通以图示方向的电流，其电阻为R2，则R1：R2为（　　）
A．4：1
B．1：1
C．1：2
D．2：1
8．王羽同学在测量电源电动势及内阻的实验中，把实物分别连成如图所示的甲、乙两种电路，然后在同一坐标系中分别作出如图丙所示的两条图线a与b，则下列说法正确的是.（
）
A．由甲电路所描绘的图线是a
B．由乙电路所描绘的图线是b
C．由a图线测得电源电动势约为1.50V，内阻约为3.0Ω
D．由b图线测得电源电动势约为1.45V，内阻约为0.90Ω
9．根据欧姆定律，下列判断正确的是(　　)
A．导体两端的电压越大，导体的电阻越大
B．加在气体两端的电压与通过的电流的比值是一个常数
C．电流经过电阻时，沿电流方向电势要降低
D．虽然电解质溶液短时间内导电的U－I图线是一条直线，但欧姆定律并不适用
10．关于电流的说法中正确的是
A．电流的方向都是由正极流向负极
B．如果在任何相等的时间内通过导体横截面的电荷量相等，则导体中的电流是恒定电流
C．电流有方向，电流是矢量
D．电流的单位“安培”是国际单位制中的基本单位
11．如图所示，电源的内阻
r=2.0Ω，电阻
R=8.0Ω，开关闭合后，电流表示数
I=0.30A。则电源的电动势
E
及
1
分钟内电阻
R
产生的焦耳热
Q
分别为

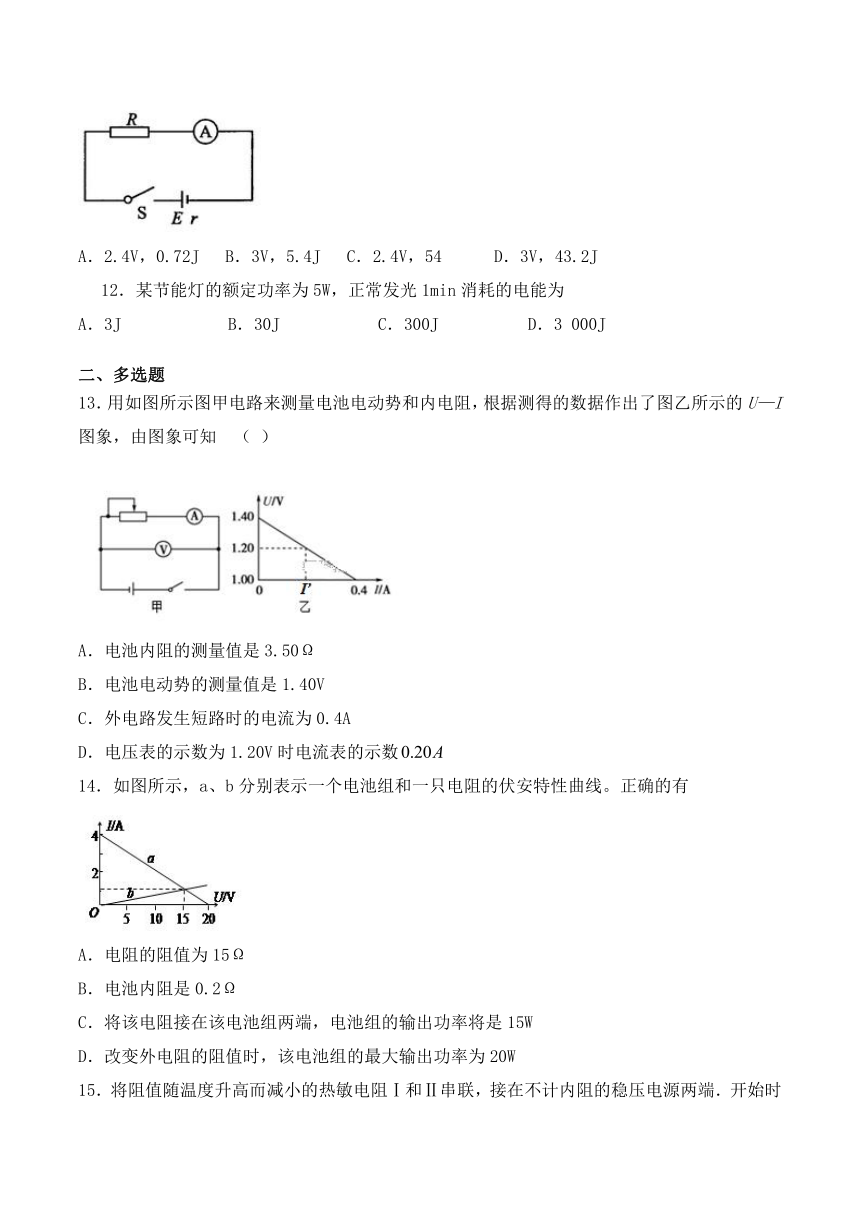

A．2.4V，0.72J
B．3V，5.4J
C．2.4V，54
D．3V，43.2J
12．某节能灯的额定功率为5W，正常发光1min消耗的电能为
A．3J
B．30J
C．300J
D．3
000J
二、多选题
13．用如图所示图甲电路来测量电池电动势和内电阻，根据测得的数据作出了图乙所示的U—I图象，由图象可知
（
）
A．电池内阻的测量值是3.50Ω
B．电池电动势的测量值是1.40V
C．外电路发生短路时的电流为0.4A
D．电压表的示数为1.20V时电流表的示数
14．如图所示，a、b分别表示一个电池组和一只电阻的伏安特性曲线。正确的有
A．电阻的阻值为15Ω
B．电池内阻是0.2Ω
C．将该电阻接在该电池组两端，电池组的输出功率将是15W
D．改变外电阻的阻值时，该电池组的最大输出功率为20W
15．将阻值随温度升高而减小的热敏电阻Ⅰ和Ⅱ串联，接在不计内阻的稳压电源两端．开始时Ⅰ和Ⅱ阻值相等，保持Ⅰ温度不变，冷却或加热Ⅱ，则Ⅱ的电功率在（
）
A．加热时变大
B．冷却时变大
C．加热时变小
D．冷却时变小
16．用甲、乙两个完全相同的电流表表头改装成量程分别为5
V和10
V的电压表，串联后测量12
V的电压，则(
)
A．两表的电压示数相同，均为6
V
B．两表头的指针的偏角相同
C．两表头的指针的偏角不相同
D．两表的电压示数不同
三、实验题
17．影响物质材料电阻率的因素很多，一般金属材料的电阻率随温度的升高而增大，而半导体材料的电阻率则与之相反，随温度的升高而减小。某课题研究组需要研究某种导电材料的导电规律，他们用该种导电材料制作成电阻较小的线状元件Z做实验，测量元件Z中的电流随两端电压从零逐渐增大过程中的变化规律：
(1)他们应选用下图所示的哪个电路进行实验？答：（____）
A．
B．
C．
D．
(2)实验测得元件Z的电压与电流的关系如下表所示。根据表中数据，判断元件Z是金属材料还是半导体材料？答：___________________；
U（V）
0
0.40
0.60
0.80
1.00
1.20
1.50
1.60
I（A）
0
0.20
0.45
0.80
1.25
1.80
2.81
3.20
(3)把元件Z接入如图所示的电路中，当电阻R的阻值为R1＝2Ω时，
电流表的读数为1.25A；当电阻R的阻值为R2＝3.6Ω时，电流表的读数为0.80A
。结合上表数据，求出电池的电动势为____V，内阻为____Ω。（不计电流表的内阻，结果保留两位有效数字）
四、解答题
18．规格为“220V　36W”的排气扇，线圈电阻为44Ω，求：
(1)接上220V的电压后，排气扇转化为机械能的功率和发热的功率；
(2)如果接上电源后，扇叶被卡住，不能转动，求电动机消耗的功率和发热的功率．
19．有一条横截面积S=1mm2的铜导线，通过的电流I=1A。已知铜的密度ρ=8.9×103kg/m3，铜的摩尔质量M=6.4×10-2kg/mol，阿伏加德罗常数NA=6.02×1023mol-1，电子的电量e=-1.6×10-19C。这这个问题中可以认为导线中每个铜原子贡献一个自由电子。求铜导线中自由电子定向移动的速度（计算结果保留两位有效数字）。
20．如图所示电路中，电池组的电动势E=40V，内阻不计，定值电阻R=20Ω，D是电动机，其线圈电阻R′=1Ω．电动机正常工作时，伏特表示数为20V。求：
（1）通过电动机的电流是多少？
（2）电动机消耗的电功率为多少？
（3）电动机输出的机械功率为多少？
五、作图题
21．如图所示是测量两节干电池组成的串联电池组的电动势和内阻的实验所用器材，用实线将它们连成实验电路.
参考答案
1．D
2、C
3．D
4．B
5．D
6．D
7．B
8．D
9．C
10．D
11．D
12．C
13．BD
14．ACD
15．CD
16．BD
17．A
半导体
4.0V
0.40Ω
18．（1）34.82W
1.18W；（2）1100W．
19．
20．（1）1A
(2)20W
(3)19W
21．
答案第1页，总2页
