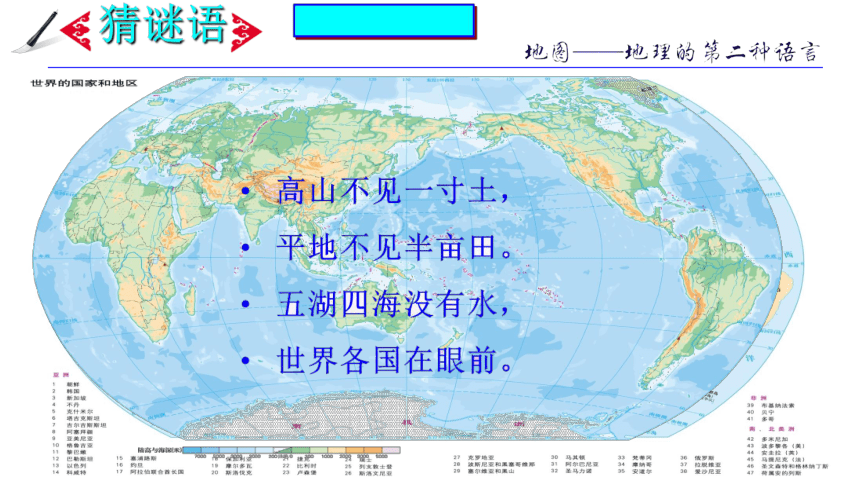

猜谜语

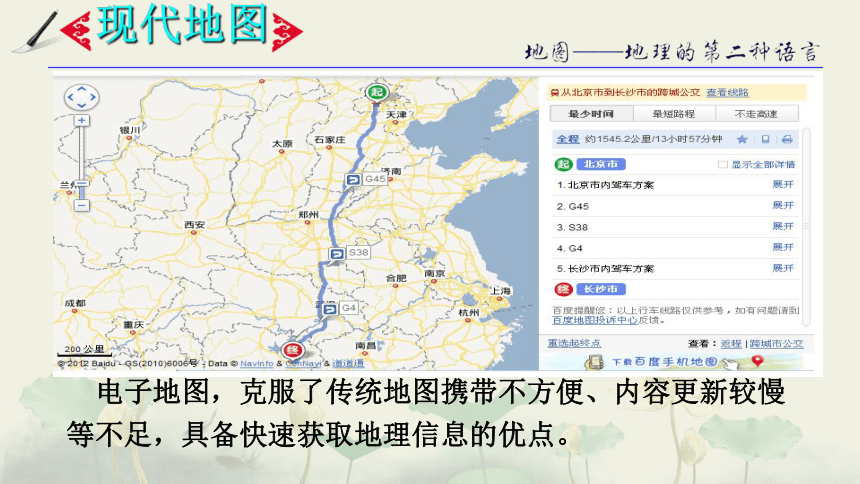

电子地图，克服了传统地图携带不方便、内容更新较慢等不足，具备快速获取地理信息的优点。
现代地图
方向
图例和注记
比例尺

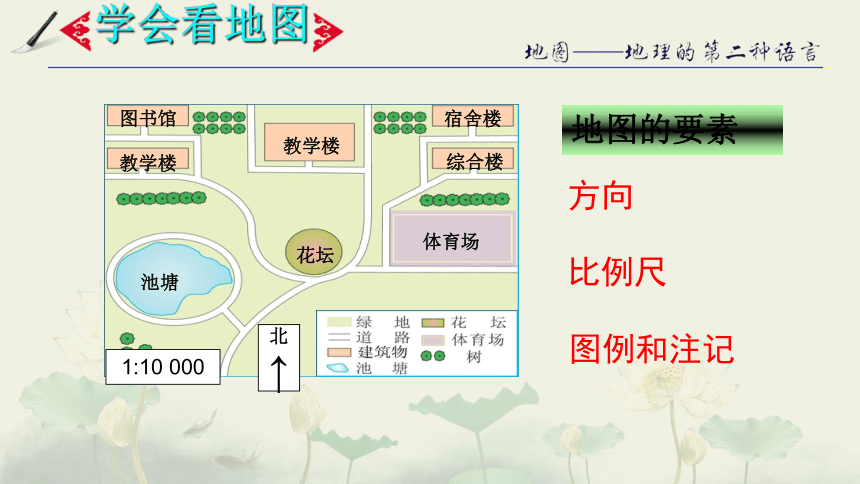

地图的要素
学会看地图

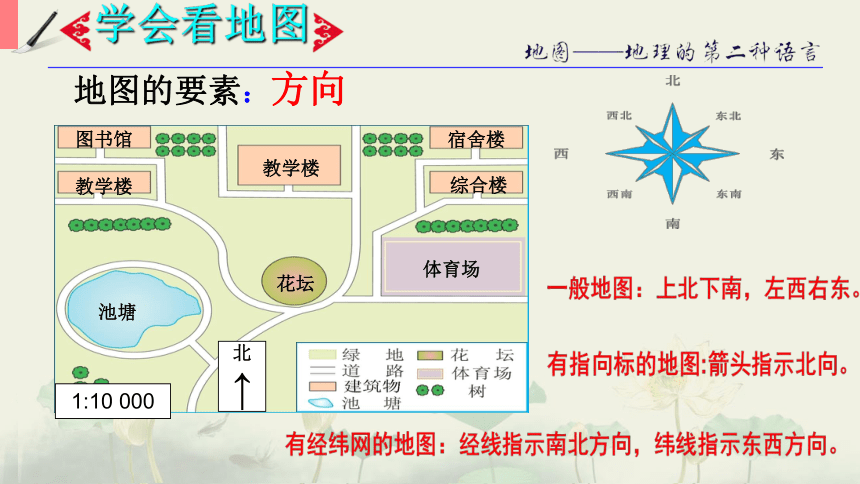

地图的要素：方向
北
↑
学会看地图
练
一
练

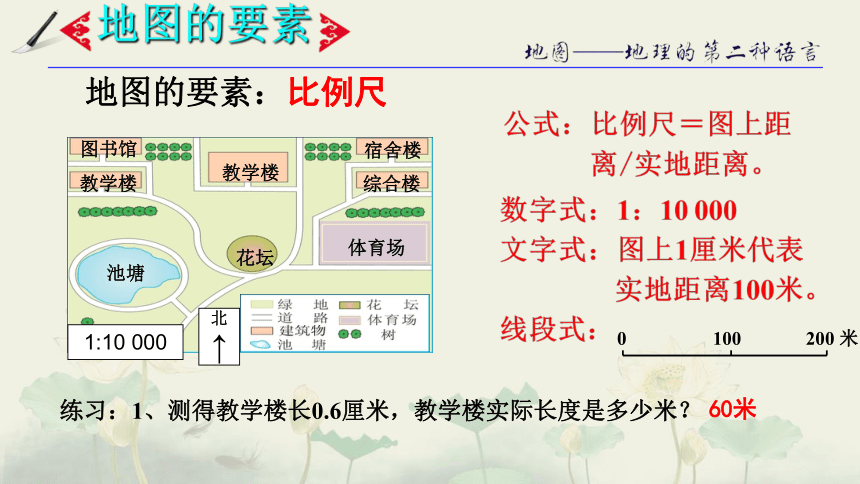

练习：1、测得教学楼长0.6厘米，教学楼实际长度是多少米？
60米
地图的要素：比例尺
1:10
000
地图的要素
2．一幅亚洲地图，是按照比亚洲的实地空间距离缩小了5000万倍绘成的。这幅亚洲地图比例尺的正确表示方法是(
)
A．1：50
000
000
B．1：5
000
000
C．1：5
000
D．图上1厘米，相当于实际距离50千米
3.
某校在一次地理活动课中测得校园长为300米、宽为200米，若在长为30厘米、宽为20厘米的图幅上绘制该校平面图，应选用最合理的比例尺为（
）
A.1：100000
B.1：10000
C.1：1000
D.1：100
A
C

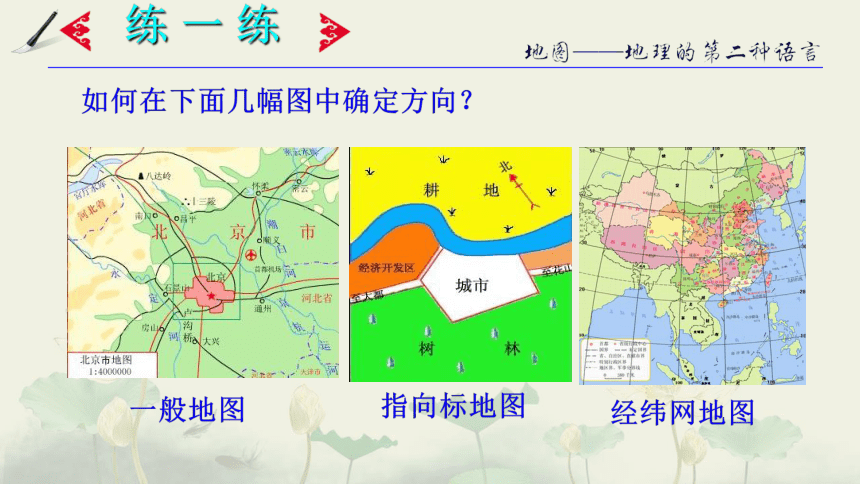

练一练

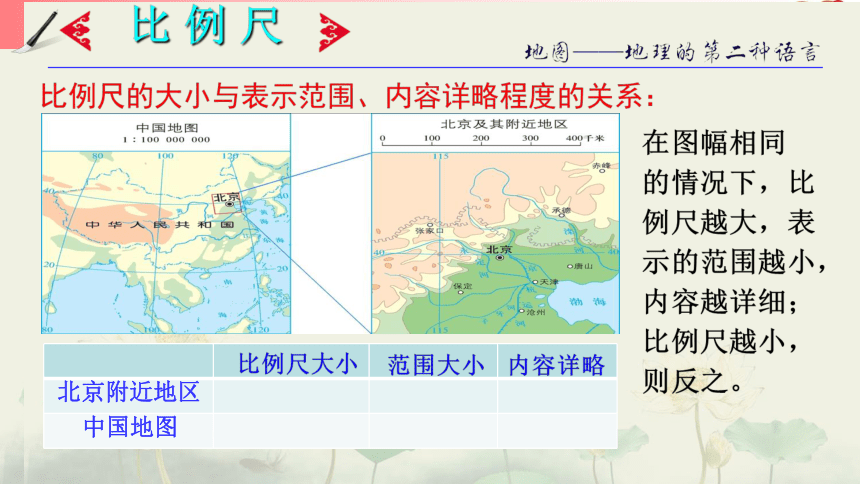

比
例
尺
中国地图
北京附近地区
地图的要素：图例和注记
图例：表示各种地理事物符号。
注记：地图上的文字说明，如山脉、河流、国家、城市等的名称，以及标明山高、海深的数字等。
图书馆
教学楼
教学楼
宿舍楼
综合楼
体育场
池塘
花坛
地图的要素
常见的图例
试一试
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
我能行
地图类型
地图的种类多种多样，不同种类的地图有不同的用途。在生活中要根据需要选择合适的地图。
地图选择
某校地理兴趣小组准备到郊外的山地进行定向越野活动，事先需要设计行动方案
某市地形图
听说以色列和巴勒斯坦又发生了冲突，我想知道这两个地方在哪里。
世界政区图
假期快到了，上海的表弟到宜昌，我将带他参观三峡大坝、三峡人家、宜昌博物馆等。我应该怎样安排线路和乘车？
宜昌市交通图
一般定向法：“_________________”
指向标定向法：箭头指向：_______
经纬网定向法：经线指示_____方向，
　　　　　　　纬线指示_____方向
公式：_________/___________
表达方式：______、_______、_______
比例尺
方向
知识回顾
图例
图上距离
实际距离
数字式
文字式
线段式
上北下南，左西右东
北
南北
东西
地
图
三
要
素
功
能
分类：自然地图、社会经济地图
正确选择地图，获得有用信息
对地图上各种_____和_____的说明
符号
注记
1、绘制一幅简单的学校平面图，下列比例尺比较适宜的是（
）
A.
1:2000
B.
1:100
000
C.
1:30
000
D.
1:1
000
000
2、如果在地图上量得两地之间的直线距离为3厘米，图上比例尺为1:6
000
000，则两地间的实地距离为（
）
A.
18千米
B.
180千米
C.
1800千米
D.
18000千米
A
B
课堂练习
3、当你到一个陌生城市旅游时，你应选择（
）
A．世界气候图
B．世界政区图
C．中国地形图
D．城市旅游交通图
4、在有指向标的地图中，其指向标的箭头指示的方向
为（
）
A．东方
B．南方
C．西方
D．北方
5、某人驾驶汽车从图中a向b、c方向行驶，其行驶方向是（
）
A．先向东，后向东北
B．先向东北，后向北
C．一直向北
D．先西南，后向南
D
D
B
课堂练习
