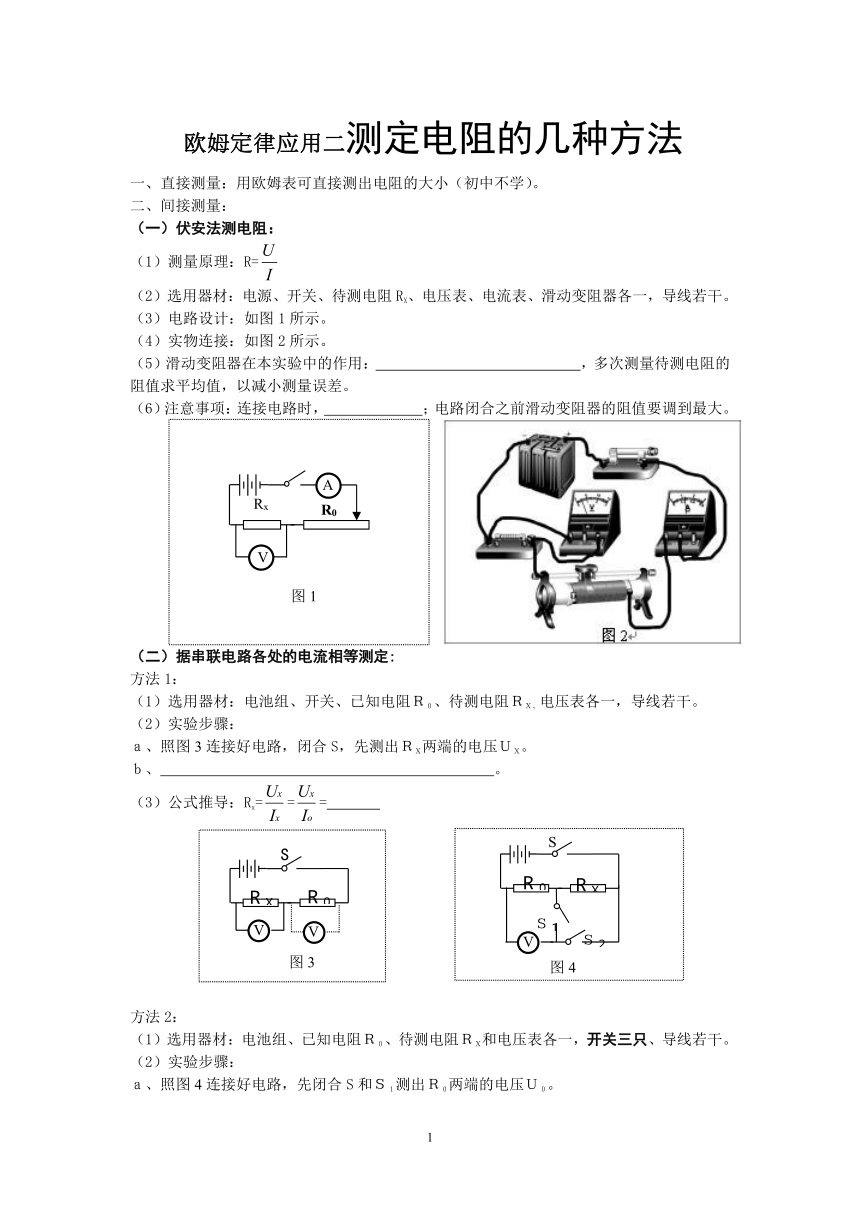

欧姆定律应用二测定电阻的几种方法
一、直接测量：用欧姆表可直接测出电阻的大小（初中不学）。
二、间接测量：
（一）伏安法测电阻：
（1）测量原理：R=
（2）选用器材：电源、开关、待测电阻RX、电压表、电流表、滑动变阻器各一，导线若干。
（3）电路设计：如图1所示。
（4）实物连接：如图2所示。
（5）滑动变阻器在本实验中的作用： ，多次测量待测电阻的阻值求平均值，以减小测量误差。
（6）注意事项：连接电路时， ；电路闭合之前滑动变阻器的阻值要调到最大。
（二）据串联电路各处的电流相等测定:
方法1：
（1）选用器材：电池组、开关、已知电阻Ｒ０、待测电阻ＲＸ、电压表各一，导线若干。
（2）实验步骤：
ａ、照图3连接好电路，闭合S，先测出ＲＸ两端的电压ＵＸ。
ｂ、 。
（3）公式推导：Rx===
方法2：
（1）选用器材：电池组、已知电阻Ｒ０、待测电阻ＲＸ和电压表各一，开关三只、导线若干。
（2）实验步骤：
ａ、照图4连接好电路，先闭合S和Ｓ１测出Ｒ０两端的电压Ｕ０。
ｂ、 。
（3）公式推导：RX====
方法3：
（1）选用器材：电池组、开关、单刀双掷开关、已知电阻Ｒ０、电压表和待测电阻ＲＸ各一，导线若干。
（2）实验步骤：
ａ、照图5连接好电路，闭合S0，S先与１接通，测出Ｒ０两端的电压Ｕ０。
ｂ、
（3）公式推导：RX====
方法4：
（1）选用器材：电池组、已知电阻Ｒ０、待测电阻ＲＸ和电压表各一，开关两只，导线若干。
（2）实验步骤：
ａ、照图6连接好电路，闭合S1，断开S2，测出Ｒ０两端的电压Ｕ０。
ｂ、 。
（3）公式推导：RX====
讨论：用图7的电路能否不重新连接电路就能测出ＲＸ的值（不能，因为电压表满足了R0的正、负接线柱就满足不了Rx的正、负接线柱，测了R0的电压后需要重新连接才能测出Rx的电压）。
（三）根据并联电路各支路的电压相等测定：
方法1：
（1）选用器材：电池组、已知电阻Ｒ０、待测电阻ＲＸ、电流表和开关各一，导线若干。
（2）实验步骤：
a、照图8连接好电路，闭合开关S，先用电流表测出通过R0的电流I0；
b、再用电流表测出通过Rx的电流Ix。
（3）公式推导：RX===
方法2:(1)选用器材：电池组、已知电阻Ｒ０、待测电阻ＲＸ和电流表各一，开关两只，导线若干。
(2)实验步骤：
a、照图9连接好电路，闭合S1，断开S2用电流表测出通过R0的电流I0
b、 。
（3）公式推导：RX===
（四）根据电源电压不变测定：
方法1：（1）选用器材：电池组、已知电阻Ｒ０、待测电阻ＲＸ、电流表、单刀双掷开关各一，导线若干。
（2）实验步骤：
a、照图10连接好电路，S先接通1，用电流表测出通过R0的电流I0。
b、S再接通2，用电流表测出通过RX的电流IX。
（3）公式推导：RX===
方法2：
（1）选用器材：电池组、已知电阻Ｒ０、待测电阻ＲＸ和电流表各一，开关两只，导线若干。
（2）实验步骤：
a、照图11连接好电路，先只闭合S1，用电流表测出通过的电流I1。
b、
（3）公式推导：RX=
方法3：（1）选用器材：电池组、阻值已知的滑动变阻器Ｒ０、待测电阻ＲＸ、电流表、开关各一，导线若干。
（2）实验步骤：
a、照图12连接好电路，接通开关，滑片P滑到a端，用电流表测出通的电流Ia。
b、 。。
（3）公式推导：RX=
（五）根据串联电阻的分压、限流原理测定：
方法1：
（1）选用器材：电池组、电阻箱Ｒ０、待测电阻ＲＸ、开关各一、电压表两只，导线若干。
（2）实验步骤：
照图13连接好电路，接通S，调节电阻箱的阻值， ，则电阻箱的阻值就是ＲＸ的值。
方法2：
（1）选用器材：电池组、电阻箱Ｒ０、待测电阻ＲＸ、电流表各一，开关两只，导线若干。
（2）实验步骤：
a、照图14连接好电路，闭合S1和S2，读出电流表的示数Ix。
b、再断开S2，调节电阻箱R0的阻值， ，则电阻箱的阻值就是ＲＸ的值。
（六）根据并联电阻的分流原理测定：
（1）选用器材：电池组、电阻箱Ｒ０、待测电阻ＲＸ、电流表、开关各一，导线若干。
（2）实验步骤：
a、照图15连接好电路，闭合S1断开S2，读出电流表的示数Ix。
b、再闭合S2，调节电阻箱R0的阻值， ，则电阻箱的阻值就是ＲＸ的值。
（七）等效替代法：
【探究器材】待测电阻RX、一个标准的电阻箱（元件符号 ），若干开关、干电池、导线和一个刻度不准确但灵敏度良好的电流表（电流表量程足够大）．
【设计实验和进行实验】（1）在上右边的方框内画出你设计的实验电路图；
（2）将下面的实验步骤补充完整，并用字母表示需要测出的物理量；
第一步： ，并按设计的电路图连接电路；
第二步：闭合开关 ，观察并记录电流表的指针偏转位置；
第三步：断开开关 ，闭合开关 ，调节电阻箱电阻大小，观察电流表的指针，使它 ；第四步：读出此时电阻箱电阻大小R，则 RX= 。
参考答案：
调节待测电阻两端的电压和通过的电流
开关要断开
ｂ、再把电压表连接到Ｒ０两端，测出Ｒ０两端的电压Ｕ０。
R0
ｂ、再闭合S和Ｓ２测出R0和RX两端的总电压Ｕ总。
R0
ｂ、S再与2接通，测出Ｒ０与ＲＸ两端的总电压Ｕ总
R0
b、再闭合S1、S2，用电流表测出通过干路中的电流I总。
b、再同时闭合S1和S2，用电流表测出通过的电流I2
b、滑片P滑到b端，电流表的示数为Ib。。
使电压表V1、V2示数相同
使电流表的示数变为Ix的一半
使电流表的示数变为Ix的两倍
R0
A
V
Rx
图1
V0
VX
Ｒ０
ＲＸ
图3
S
V
Ｒ０
ＲＸ
Ｓ１
Ｓ２
图4
S
V
Ｒ０
ＲＸ
图6
S1
S2
V
Ｒ０
ＲＸ
１
２
图5
S
S0
A
A
Ｒ０
ＲＸ
图8
V
Ｒ０
ＲＸ
图7
S
Ｒ０
A
ＲＸ
图9
A
Ｒ０
ＲＸ
１
２
图10
S
S1
S2
S1
A
Ｒ０
ＲＸ
S2
图11
a
b
A
Ｒ０
ＲＸ
图12
S
Ｒ０
ＲＸ
图13
V2
V1
Ｒx
A
Ｒ0
图15
S1
S2
S1
A
Ｒ０
ＲＸ
S2
图14
