人教版物理八年级上册第4章第3节 平面镜成像（第2课时）课件（23张PPT)

(共23张PPT)
第4章
第3节
课时2
人教版-物理-八年级上册
平面镜成像

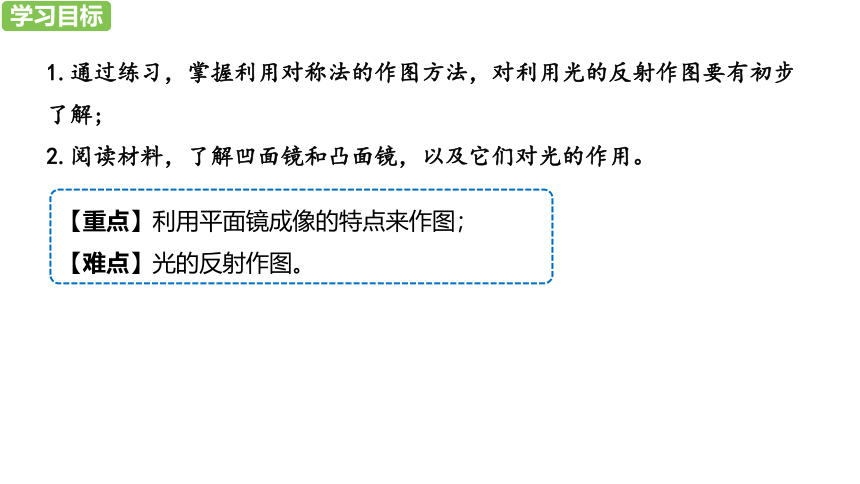

学习目标
1.通过练习，掌握利用对称法的作图方法，对利用光的反射作图要有初步了解;
2.阅读材料，了解凹面镜和凸面镜，以及它们对光的作用。
【重点】利用平面镜成像的特点来作图；
【难点】光的反射作图。
学习目标
3.平面镜所成像的性质是：___________、___________
、
__________
。
学习目标

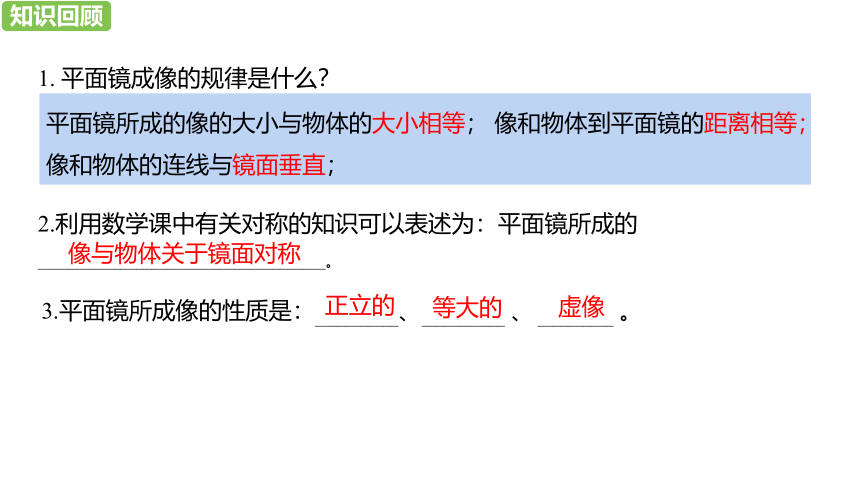

1.
平面镜成像的规律是什么？
2.利用数学课中有关对称的知识可以表述为：平面镜所成的______________________________________。
像与物体关于镜面对称
正立的
等大的
虚像
知识回顾
平面镜所成的像的大小与物体的大小相等；
像和物体到平面镜的距离相等；像和物体的连线与镜面垂直；
课堂导入
课堂导入
上一节我们学习了平面镜成像的原理和平面镜成像的特点，那么你能利用所学的知识做出物体在平面镜中所成的像吗？你知道平面镜成像作图有哪些方法吗？
新课引入
1.

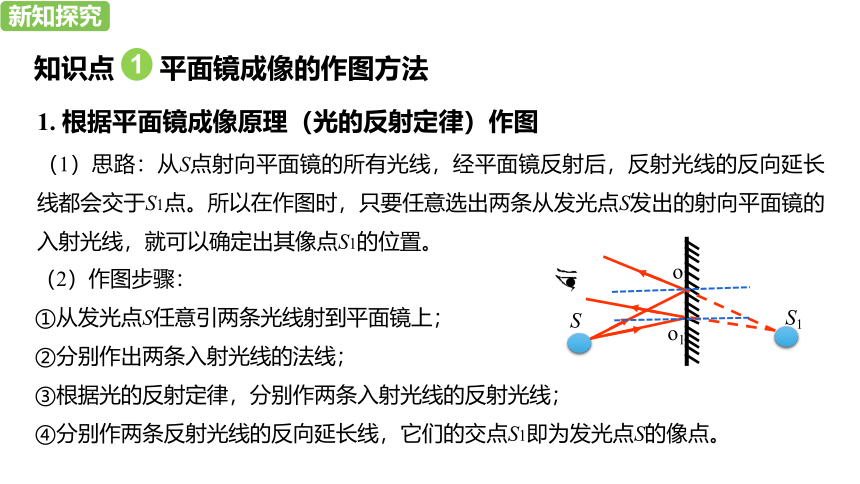

根据平面镜成像原理（光的反射定律）作图
知识点
平面镜成像的作图方法
1
（1）思路：从S点射向平面镜的所有光线，经平面镜反射后，反射光线的反向延长线都会交于S1点。所以在作图时，只要任意选出两条从发光点S发出的射向平面镜的入射光线，就可以确定出其像点S1的位置。
（2）作图步骤：
①从发光点S任意引两条光线射到平面镜上；
②分别作出两条入射光线的法线；
③根据光的反射定律，分别作两条入射光线的反射光线；
④分别作两条反射光线的反向延长线，它们的交点S1即为发光点S的像点。
新知探究
S1
S
o1
o

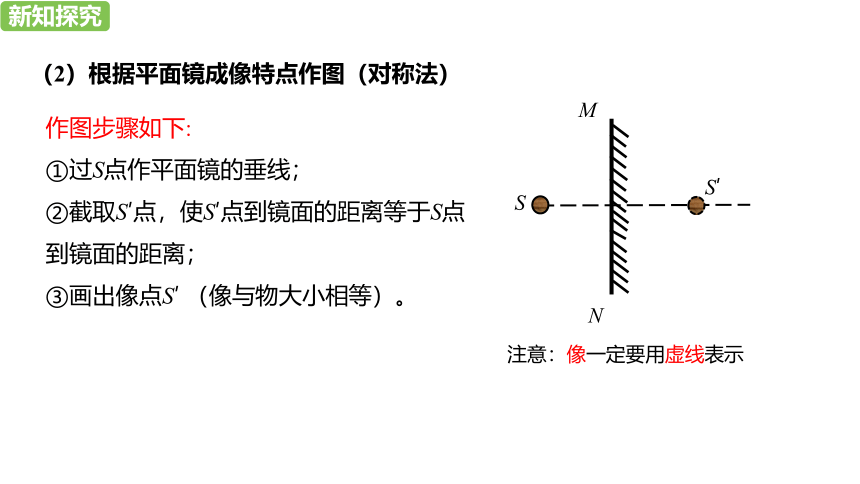

（2）根据平面镜成像特点作图（对称法）
作图步骤如下:
①过S点作平面镜的垂线；
②截取S′点，使S′点到镜面的距离等于S点到镜面的距离；
③画出像点S′
（像与物大小相等）。
S′
S
M
N
注意：像一定要用虚线表示
”
新知探究

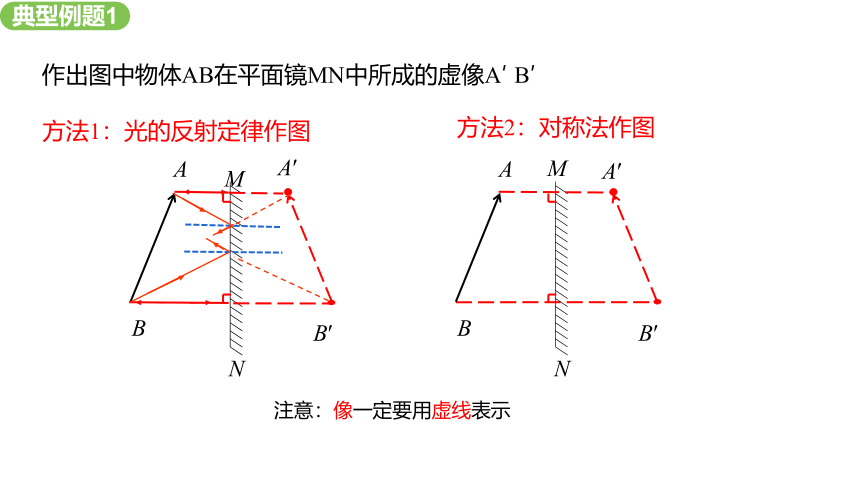

作出图中物体AB在平面镜MN中所成的虚像A′
B′
M
N
A
B
A′
B′
注意：像一定要用虚线表示
M
N
A
B
A′
B′
方法1：光的反射定律作图
方法2：对称法作图
典型例题1
1.
成像
古人用磨光的铜面作镜子
舞蹈演员利用平面镜观察和矫正自己的姿势
知识点
平面镜的应用
2
新知探究
演员对着平面镜画妆
牙医用小平面镜观察牙齿

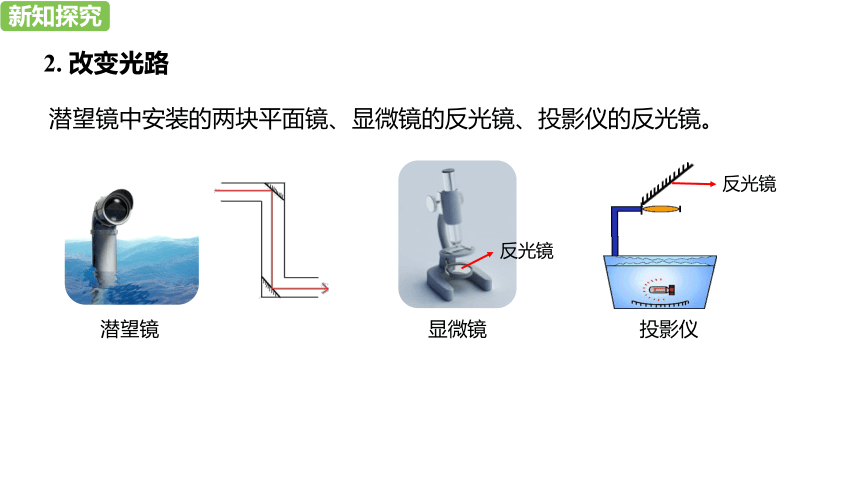

潜望镜中安装的两块平面镜、显微镜的反光镜、投影仪的反光镜。
潜望镜
新知探究
2.
改变光路
显微镜
反光镜
反光镜
投影仪
塔式太阳能电站
把许多平面镜按照一定的规律排列起来，就可以把太阳光反射后汇聚到同一个位置，从而利用太阳能来发电。这就是塔式太阳能电站的原理。
新知探究
3.
扩大视觉空间
墙上装上平面镜，感觉空间更大
利用平面镜在较小空间内完成视力检查
新知探究
下列各事例中，属于防止平面镜成像的是（
）
A.
家庭装修中，常利用平面镜来扩大视野空间
B.
夜间行驶时，车内的灯必须关闭
C.
牙医借助平面镜看清牙齿的背面
D.
京剧演员利用平面镜化妆
典型例题2
B
解析：家庭装修是利用平面镜成像来扩大视野空间；夜间关闭驾驶室内的灯，是为了防止车内物体在前挡风玻璃上成像；牙医借助平面镜看清牙齿的背面，是利用平面镜成像；京剧演员利用平面镜化妆是利用平面镜成像。
知识点
凸面镜和凹面镜
3
如果镜子的反射面是球面的一部分，这样的镜子就叫球面镜，球面镜分为凸面镜和凹面镜两类。
2.
凸面镜
（1）概念：用球面的外表面作反射面的镜子叫做凸面镜，如图所示。
（2）特点：凸面镜对光具有发散作用，平行光射到凸面镜上，反射后成为发散光。
新知探究
1.
球面镜
（3）应用：使用凸面镜能起到扩大视野的作用，所以汽车的后视镜和道路拐弯处的反光镜都是凸面镜。
汽车的后视镜
道路拐弯处的反光镜
新知探究
思考：人眼位于口径相同的平面镜和凸面镜前相同的位置上观察，__________的观察范围更大
凸面镜
观察范围
观察范围
新知探究
3.
凹面镜
（3）应用：①利用凹面镜对光的会聚作用，如太阳灶、奥运圣火采集器等。
（1）概念：用球面的内表面作反射面的镜子叫做凹面镜。
（2）特点：凹面镜具有会聚作用，平行光射到凹面镜上，反射后会聚到一点。
新知探究
凹面镜具有会聚作用
②由光路可逆原理可知，过凹面镜焦点的光经反射后可成为平行光，这一特点的常见应用：探照灯、各种机动车的前灯、医用头灯的灯罩等。
汽车前灯的反光装置
“空中玫瑰”强力探照灯
新知探究
平面镜成像
平面镜成像的作图方法
根据光的反射作图
对称法
平面镜的应用
成
像
改变光路
扩大视觉空间
凸面镜和凹面镜
课堂总结
1.
下列关于平面镜成像情况的作图正确的是（　
　）
A．
B．
C．
D．
B
课堂作业
2.
平面镜对光线既不会聚也不发散，那么凹面镜对光线有什么作用呢？小明开动脑筋，想到了所有可能情况：会聚、发散、既不会聚也不发散。然后他利用激光手电筒对着凹面镜照射，观察到如图所示的现象。则小明的科学探究经历了哪些环节（　　）
A．提出问题、设计和进行实验、交流与合作
B．提出问题、猜想和假设、设计和进行实验
C．猜想和假设、设计和进行实验、分析与论证
D．猜想和假设、设计和进行实验、交流与合作
B
课堂作业
3.（2018秋?谢家集区期中）下列有关镜子的论述不正确的是（　　）
A．汽车的后视镜是凸面镜
B．太阳灶是利用凹面镜聚光
C．潜水艇的潜望镜由平面镜组成
D．商场的平面镜可成放大的像
D
课堂作业
课堂作业
4．如图所示，
A′O′是AO在平面镜中的像。画出平面镜的位置。
解析：因为物体在平面镜中成的像到镜面的距离等于物体到镜面的距离，也就是说平面镜所在位置是物体与对应像点连线的垂直平分线位置，所以，可先把物体AO与它在平面镜中的像A′O′的对应点连接起来，然后再找到线段AA′、OO′的中点，然后将中点连接起来就是平面镜所在的位置，最后标记清楚镜面和镜背即可。
课堂作业
5.（2019秋?无锡期中）如图所示是潜望镜的结构示意图，其中两块平面镜均相对水平面倾斜45°角。现有一艘军舰位于与平面镜1等高的正前方，则人眼看到军舰所成的虚像位于（　　
）
A．与平面镜1等高的正前方
B．平面镜1的正上方
C．平面镜2等高的正前方
D．平面镜2的前下方
C
课堂作业
