人教版物理八年级上册第5章第1节透镜课件（33张PPT)

(共33张PPT)
第5章
第1节
人教版-物理-八年级上册
透镜

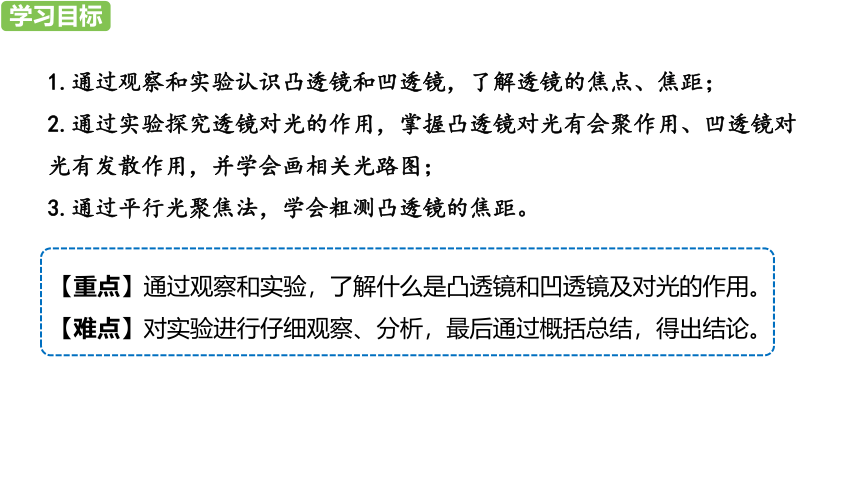

1.通过观察和实验认识凸透镜和凹透镜，了解透镜的焦点、焦距；
2.通过实验探究透镜对光的作用，掌握凸透镜对光有会聚作用、凹透镜对光有发散作用，并学会画相关光路图；
3.通过平行光聚焦法，学会粗测凸透镜的焦距。
【重点】通过观察和实验，了解什么是凸透镜和凹透镜及对光的作用。
【难点】对实验进行仔细观察、分析，最后通过概括总结，得出结论。
学习目标
学习目标
放大镜、眼镜、照相机它们都有一个重要的光学器件——透镜。
利用放大镜我们可以看清很小的字；视力不好的同学，配上合适的眼镜就可以看清本来看不清的物体；用照相机可以把美丽的自然风光“留住”。
课堂导入
课堂导入
新课引入
知识点
凸透镜和凹透镜
1
1.

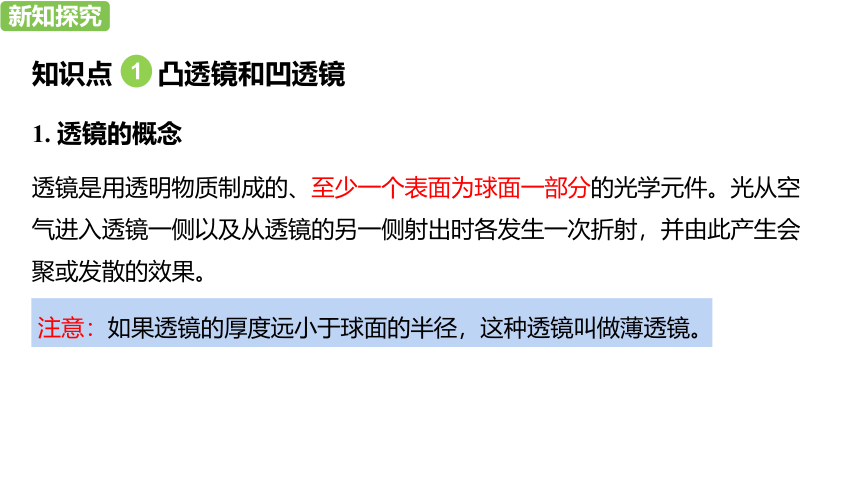

透镜的概念
透镜是用透明物质制成的、至少一个表面为球面一部分的光学元件。光从空气进入透镜一侧以及从透镜的另一侧射出时各发生一次折射，并由此产生会聚或发散的效果。
新知探究
新知探究
注意：如果透镜的厚度远小于球面的半径，这种透镜叫做薄透镜。
凸透镜：中间厚边缘薄
凹透镜：中间薄边缘厚
2.
透镜的分类
新知探究
新知探究
3.
透镜的主光轴和光心
光心
主光轴
主光轴
光心
（1）主光轴：通过透镜两个球面球心的直线叫做主光轴，简称主轴，每个透镜都有1条主光轴，主光轴用点划线表示。
新知探究
新知探究

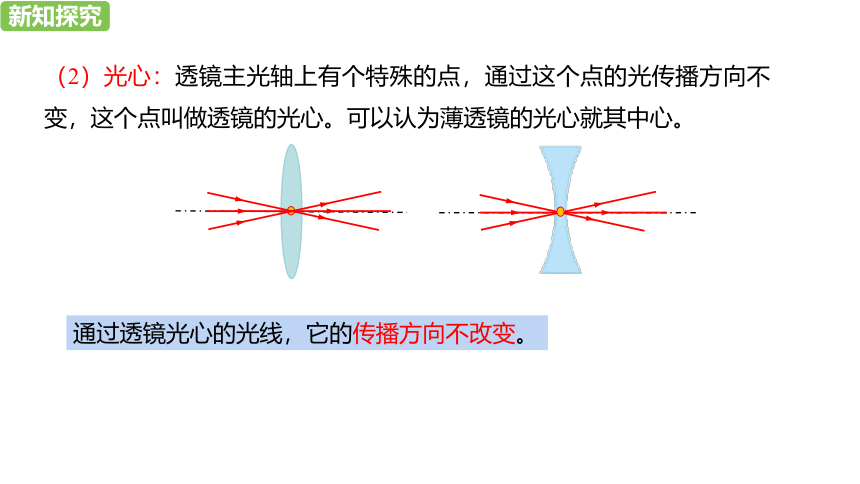

（2）光心：透镜主光轴上有个特殊的点，通过这个点的光传播方向不变，这个点叫做透镜的光心。可以认为薄透镜的光心就其中心。
通过透镜光心的光线，它的传播方向不改变。
新知探究
新知探究

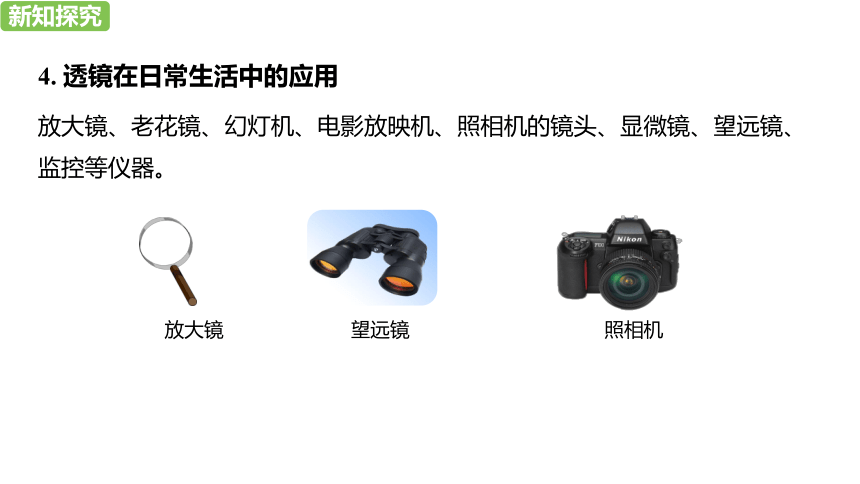

4.
透镜在日常生活中的应用
放大镜、老花镜、幻灯机、电影放映机、照相机的镜头、显微镜、望远镜、监控等仪器。
照相机
望远镜
放大镜
新知探究
新知探究
显微镜上的透镜
天文望远镜上的透镜
新知探究
新知探究

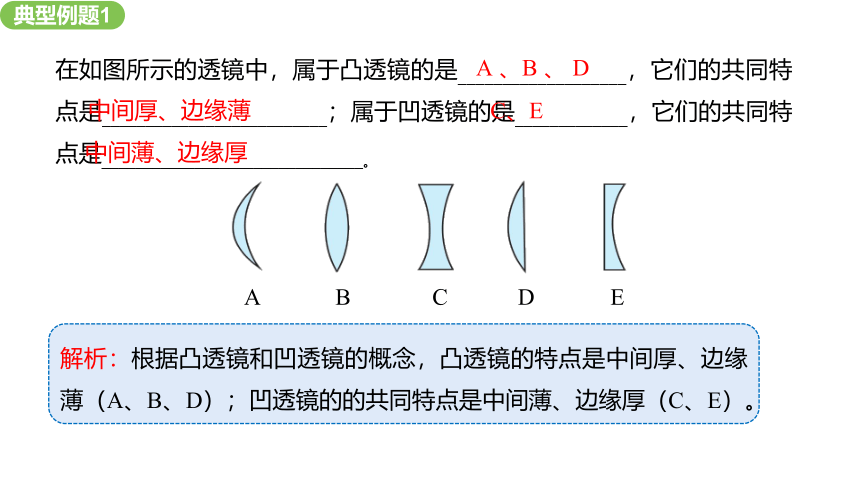

在如图所示的透镜中，属于凸透镜的是___________________，它们的共同特点是__________________________；属于凹透镜的是_____________，它们的共同特点是_______________________________。
A
B
C
D
E
典型例题1
解析：根据凸透镜和凹透镜的概念，凸透镜的特点是中间厚、边缘薄（A、B、D）；凹透镜的的共同特点是中间薄、边缘厚（C、E）。
A
、B
、
D
中间厚、边缘薄
C、E
中间薄、边缘厚
1.
实验探究：透镜对光的作用
知识点
透镜对光的作用
2
凸透镜对光线起会聚作用，因此凸透镜也叫会聚透镜。
新知探究
新知探究

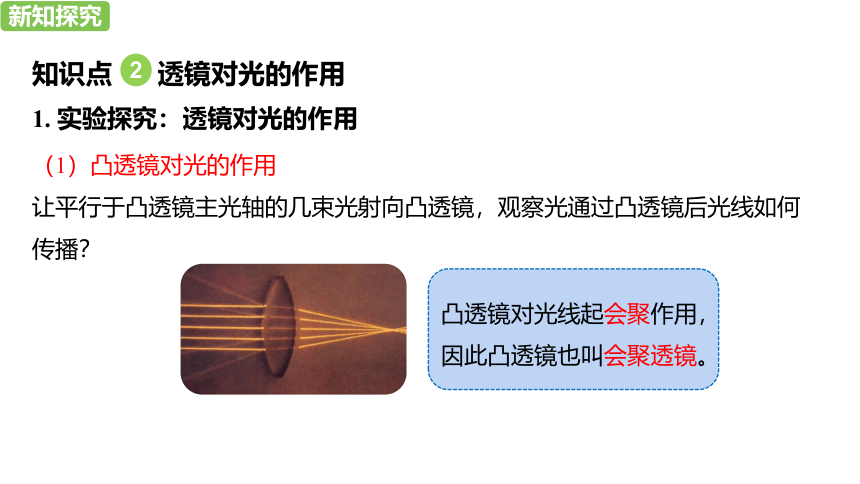

（1）凸透镜对光的作用
让平行于凸透镜主光轴的几束光射向凸透镜，观察光通过凸透镜后光线如何传播？

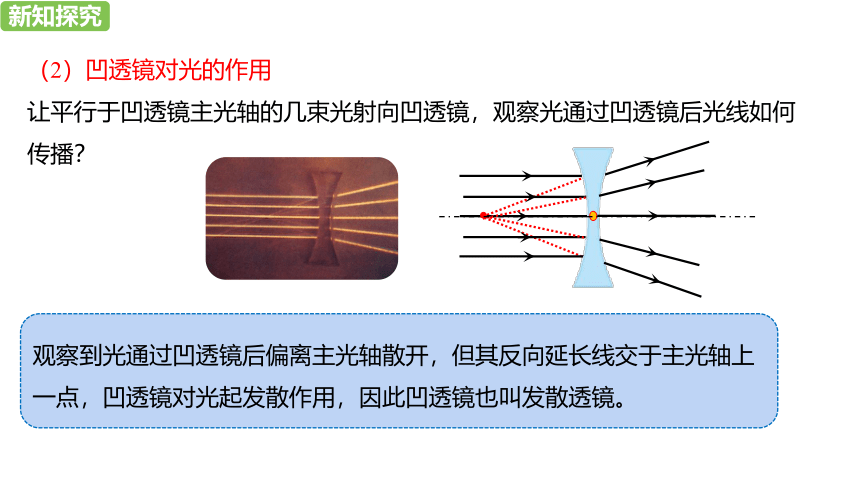

（2）凹透镜对光的作用
让平行于凹透镜主光轴的几束光射向凹透镜，观察光通过凹透镜后光线如何传播？
观察到光通过凹透镜后偏离主光轴散开，但其反向延长线交于主光轴上一点，凹透镜对光起发散作用，因此凹透镜也叫发散透镜。
新知探究
新知探究
2.
对“会聚作用”和“发散作用”的理解
（1）凸透镜对光有会聚作用，指的是折射光的方向比入射光的方向更靠近主光轴，即通过凸透镜的光将向主光轴方向偏折。
新知探究
新知探究
（2）凹透镜对光有发散作用，指的是折射光的方向比入射光的方向更偏离主光轴，即通过凹透镜的光将向远离主光轴方向偏折。
新知探究
新知探究
3.
透镜中的光路可逆
由于光在发生折射的过程中光路是可逆的，而透镜对光的作用也是折射，所以透镜中光路也是可逆的。
新知探究
新知探究
关于凸透镜和凹透镜，下列说法正确的是（
）
A.
任何光通过凹透镜都是发散的
B.
任何光通过凸透镜都是会聚的
C.
只有平行于主光轴的光通过凸透镜才会会聚
D.
凹透镜对光有发散作用
新知探究
典型例题2
D
解析：凹透镜对光的发散作用，是指光经凹透镜折射后，比原来的传播方向更偏离主光轴，而不是说通过凹透镜的光都是发散的；凸透镜对光的会聚作用，是指光经凸透镜折射后，比原来的传播方向更靠近主光轴，而不是说通过凸透镜的光都是会聚的；凸透镜对除过光心的任何光都有会聚作用。
1.
凸透镜的焦点与焦距
知识点
焦点和焦距
3
F
焦点
(1)平行于主光轴的光线通过凸透镜后会聚于主光轴上的一点，这个点叫做凸透镜的焦点（F）。
F
焦距
(2)凸透镜有两个焦点
(3)焦点到凸透镜光心的距离叫做焦距(
f
)
f
f
焦点
新知探究
新知探究
(1)平行于主光轴的光线通过凹透镜后发散，发散光线的反向延长线相交于主光轴上，它不是实际光线的会聚点，叫虚焦点(F)。
F
2.
凹透镜的焦点、焦距
（2）凹透镜有两个虚焦点
（3）虚焦点到凹透镜光心的距离叫做焦距(
f
)。
F
f
f
新知探究
新知探究
①透镜焦距的长短与其表面的凸（凹）起程度有关，表面越凸（凹），焦距越短，光通过凸（凹）透镜后的偏折程度越大，即透镜会聚（发散）作用越强。
凹透镜表面越凹，发散作用越强，焦距越短。
新知探究
拓展延伸
凸透镜表面越凸，会聚作用越强，焦距越短。
②根据光路可逆，若把点光源放在凸透镜的焦点上，射向凸透镜的光经凸透镜折射后会变成平行光，因此可利用凸透镜获得平行光。
新知探究
新知探究
3.
粗测凸透镜焦距的方法
做一做：把一只放大镜正对着太阳光，再把一张纸放在它的另一侧，调整放大镜与纸的距离，观察会出现什么现象？
现象：纸上会出现一个很小、很亮的光斑，且光斑处的温度很高，如果长时间照射，纸会被烤焦。
新知探究
新知探究
测出光斑到凸透镜光心的距离，即该凸透镜的焦距，这种测凸透镜焦距的方法称为平行光聚焦法。
纸上的光斑变成最小最亮的这个点就是凸透镜的焦点。
新知探究
新知探究
1.
凸透镜的镜面要正对太阳光。
2.
测量光斑到凸透镜光心的距离时，需要简单固定一下凸透镜和白纸，两个人配合更易完成测量。
3.
纸上形成最小、最亮的光斑后，不要长时间照射纸张，防止纸张被烤焦。
新知探究
特别提醒
________于凸透镜主光轴的光通过凸透镜后会聚在主光轴上的一点，这个点叫做凸透镜的焦点。凸透镜的焦点有_______个。焦点到凸透镜光心的距离叫做__________。把点光源放在凸透镜的_________处，通过凸透镜后的光会成为一束平行光
。_______________就是根据这一原理制成的。
新知探究
典型例题3
平行
平行光源
两
焦距
焦点
解析：平行于凸透镜主光轴的光通过凸透镜后会聚在主光轴上的一点，这一点叫做凸透镜的焦点。对于一个凸透镜来讲，它的两侧各有一个这样的点，因此凸透镜有两个焦点。焦点到凸透镜光心的距离叫做焦距。在焦点处的点光源发出的光，经凸透镜折射后平行于主光轴，据此可以制作平行光源。
通过光心的光、平行于主光轴的光、通过焦点的光经凸透镜和凹透镜折射后的情况如图所示。
知识点
透镜的三条特殊光路
4
F
F
F
F
F
F
①通过光心的光经凸透镜后，传播方不变
。
②平行于主光轴的光经凸透镜后，折射光通过焦点。
③通过焦点的光经凸透镜后，折射光平行于主光轴。
新知探究
新知探究
F
F
②平行于主光轴的光经凹透镜后，折射光的反向延长线过凹透镜的虚焦点。
③射向凹透镜的光，如果其延长线通过虚焦点，则经凹透镜折射后平行于主光轴射出。
新知探究
新知探究
①通过光心的光经凹透镜后，传播方向不变。
如图所示，F是透镜的焦点，其中正确的光路图是（
）
新知探究
典型例题4
C
解析：入射光线平行于主光轴，经凸透镜折射后，折射光线应过焦点；通过焦点的光线经凸透镜折射后将平行于主光轴射出；平行于主光轴的入射光线经凹透镜折射后，折射光线的反向延长线过凹透镜的虚焦点；凹透镜对光有发散作用。
透镜
三条特殊光线
凸透镜:对光有会聚作用
分类
焦点(
F
)、焦距(
f
)
作图
相关概念
关键概念
凹透镜:对光有发散作用
课堂总结
课堂总结
2.
下列说法正确的是（
）
A.
凸透镜对光线有发散作用，所以又叫发散透镜
B.
凹透镜对光线有会聚作用，所以又叫会聚透镜
C.
凸透镜有两个实焦点，凹透镜有两个虚焦点
D.
两个焦点之间的距离叫焦距
1.
凸透镜对光线有
作用，凹透镜对光线有　　　作用，
老花镜是
近视眼镜是
。
发散
凸透镜
凹透镜
C
课堂作业
课堂作业
会聚
F
F
3.
完成下列光路图
F
F
F
F
课堂作业
课堂作业
4．一束光通过透镜的光路如下图所示，其中正确的一幅是（
）
A
B
C
D
课堂练习
A
课堂作业
5.
在盛夏的中午阳光强烈时往花草上浇水，待水蒸发后会发现，原来叶片上附着水珠的地方，会出现枯黄色的烫伤斑点，其原因是（
）
A.
太阳使水温度升高，将叶片烧伤
B.
水很快蒸发，使叶片受阳光直射而烧伤
C.
水滴使阳光会聚，将叶片烧伤
D.
水滴使花草防晒能力降低，叶片易烧伤
C
课堂作业
课堂作业
6.
如图所示，把一块长方体玻璃分割成5块，其中____________________是凸透镜，__________是凹透镜。
1、2、3、4
5
课堂作业
课堂作业
