第5章
第3节
课时2
人教版-物理-八年级上册
凸透镜成像的规律

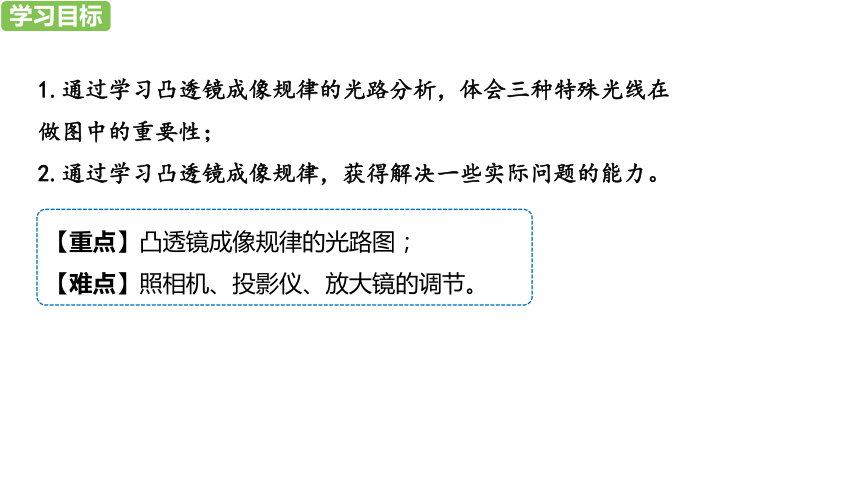

1.通过学习凸透镜成像规律的光路分析，体会三种特殊光线在做图中的重要性；
2.通过学习凸透镜成像规律，获得解决一些实际问题的能力。
【重点】凸透镜成像规律的光路图；
【难点】照相机、投影仪、放大镜的调节。
学习目标
学习目标

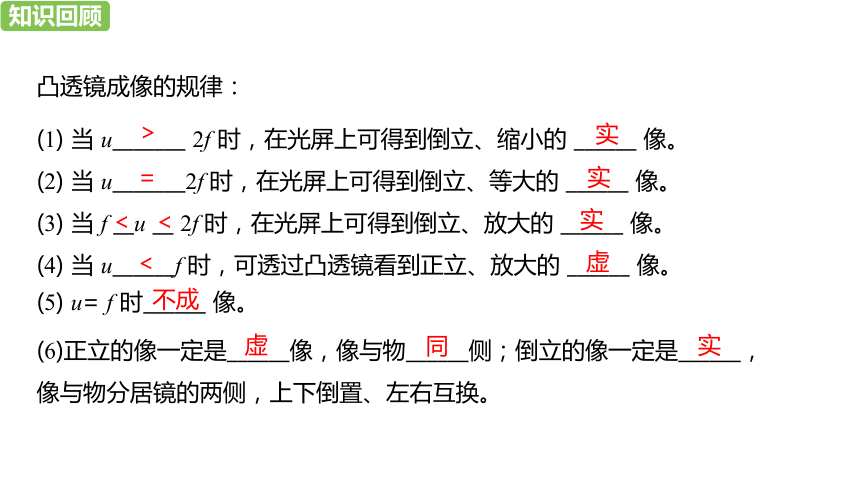

凸透镜成像的规律：
(1)
当
u_______
2f
时，在光屏上可得到倒立、缩小的
______
像。
(2)
当
u_______2f
时，在光屏上可得到倒立、等大的
______
像。
(3)
当
f
__u
__
2f
时，在光屏上可得到倒立、放大的
______
像。
(4)
当
u______f
时，可透过凸透镜看到正立、放大的
______
像。
>
=
<
<
<
实
实
实
虚
(5)
u=
f
时______
像。
(6)正立的像一定是______像，像与物______侧；倒立的像一定是______，像与物分居镜的两侧，上下倒置、左右互换。
不成
虚
同
实
学习目标
知识回顾

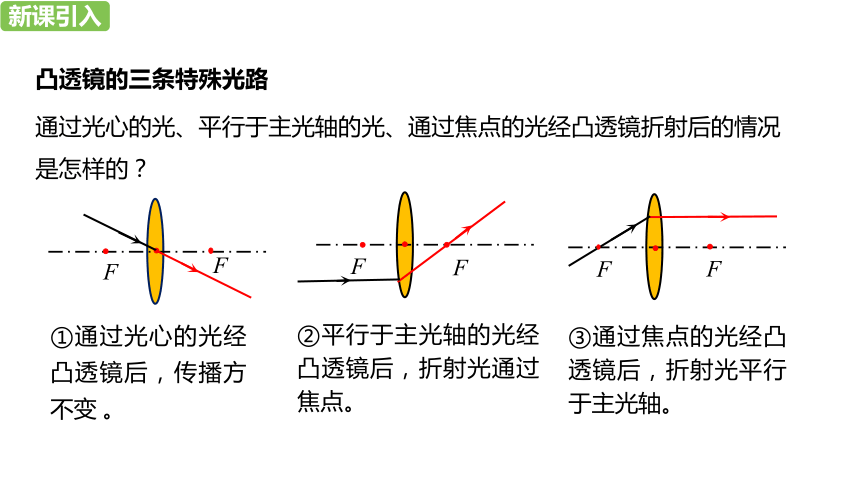

通过光心的光、平行于主光轴的光、通过焦点的光经凸透镜折射后的情况是怎样的？
凸透镜的三条特殊光路
F
F
F
F
F
F
①通过光心的光经凸透镜后，传播方不变
。
②平行于主光轴的光经凸透镜后，折射光通过焦点。
③通过焦点的光经凸透镜后，折射光平行于主光轴。
课堂导入
课堂导入
新课引入

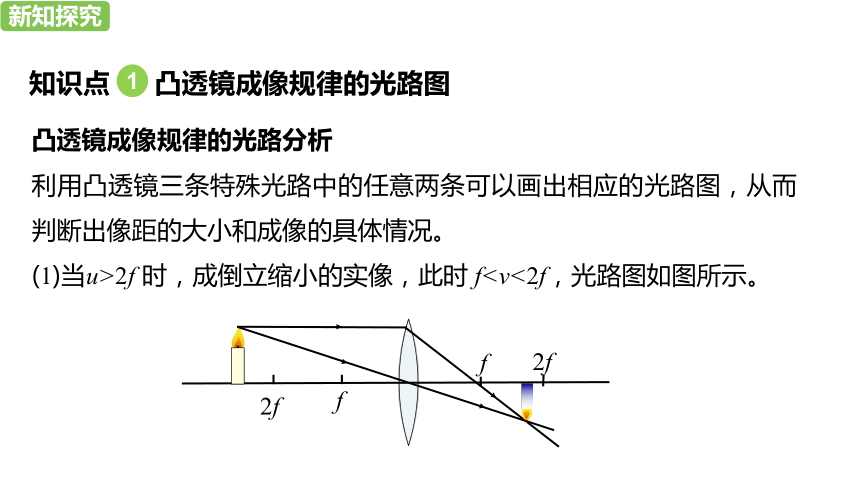

凸透镜成像规律的光路分析
利用凸透镜三条特殊光路中的任意两条可以画出相应的光路图，从而判断出像距的大小和成像的具体情况。
(1)当u>2f
时，成倒立缩小的实像，此时
f知识点
凸透镜成像规律的光路图
1
2f
f
f
2f
新知探究
新知探究

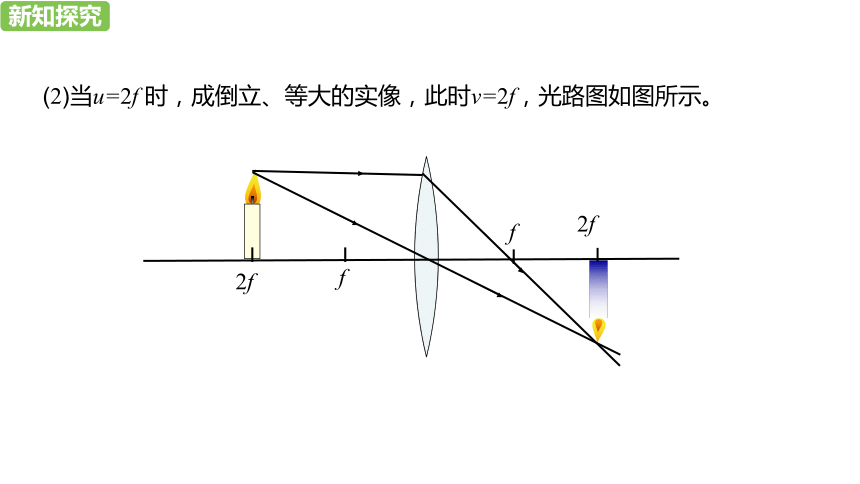

(2)当u=2f
时，成倒立、等大的实像，此时v=2f，光路图如图所示。
2f
f
f
2f
新知探究
新知探究

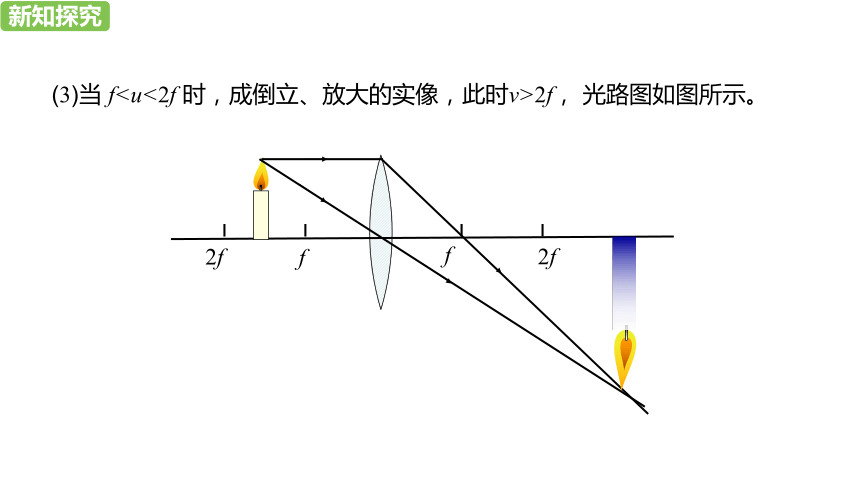

(3)当
f时，成倒立、放大的实像，此时v>2f，
光路图如图所示。
f
f
2f
2f
新知探究
新知探究

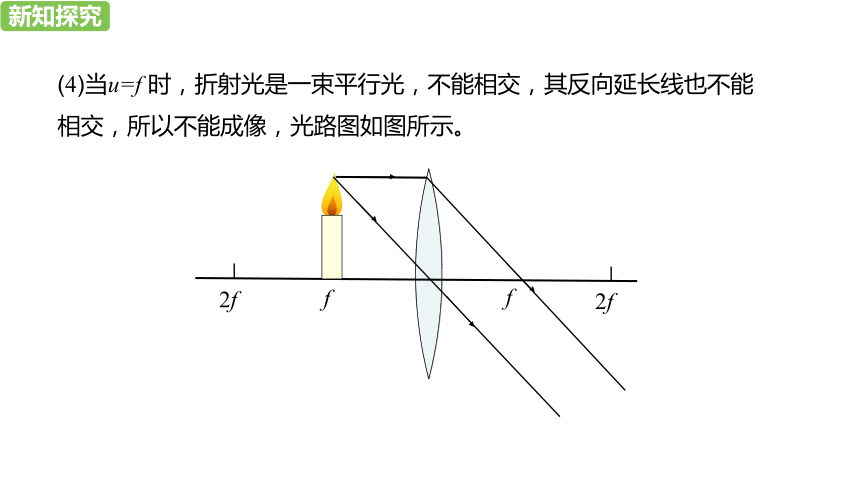

(4)当u=f
时，折射光是一束平行光，不能相交，其反向延长线也不能相交，所以不能成像，光路图如图所示。
f
2f
2f
f
新知探究
新知探究

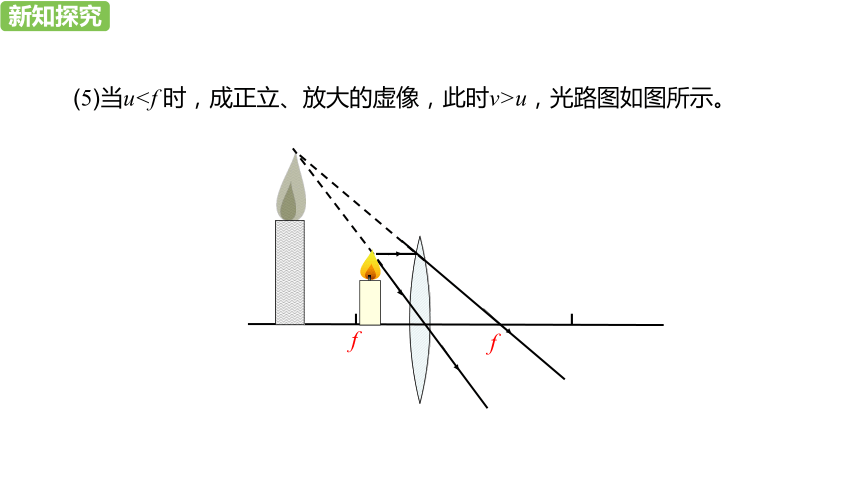

(5)当u时，成正立、放大的虚像，此时v>u，光路图如图所示。
f
f
新知探究
新知探究
f
f
思考讨论：观察右边的图片你能总结凸透镜成实像时的规律吗？
f
f
物体左移像左移，物体右移像右移，像儿跟着物体跑。
规律：物近像远像变大。
f
f
新知探究
新知探究
f
f
f
f
凸透镜成虚像时物远像远像变大
思考讨论：观察右边的图片你能总结凸透镜成虚像时的规律吗？
新知探究
新知探究
当物体在2倍焦距以外移动时，物体移动的距离大，像移动的距离小。
f
f
f
f
f
f
f
f
当物体在一倍焦距和2倍焦距之间移动时，物体稍微移动一下，像移动的距离就会很大。
新知探究
新知探究
1.
照相机的调节
知识点
凸透镜成像规律的应用
2
用照相机照相时，要使胶片上的像大一些。可使被拍摄物体离镜头近一些，同时胶片离镜头要远一些，
即镜头前伸，暗箱拉长。
(成实像：物近像远像变大)
新知探究
新知探究
2.投影仪的调节
使用投影仪时，要使屏幕上的像大一些，应使投影片离镜头近一些，同时屏幕离镜头要远一些
。
(成实像：物近像远像变大)
新知探究
新知探究
3.
放大镜的调节
使用放大镜观察物体时，要想让被观察的物体大一些，应使被观察物体离放大镜稍远一些，但物体始终要在放大镜一倍焦距以内。
(成虚像：物远像远像变大)
新知探究
新知探究
想一想：当凸透镜成放大的像时，物距跟像距相比，哪个比较大？成缩小的像时，物距跟像距相比，哪个比较大？由此你可以得出什么结论？凸透镜所成的像有没有正立的实像？有没有倒立的虚像？
凸透镜成放大的实像时，像距大于物距；成缩小的实像时，像距小于物距。由此可以得出结论：凸透镜成实像时，物距越大，像距越小，像越小；物距越小，像距越大，像越大。由实验可知，凸透镜所成的像没有正立的实像，也没有倒立的虚像。
新知探究
新知探究
探究小组将装有半杯清水的圆柱形透明玻璃杯放在水平窗台上，透过玻璃杯观察街对面的指路牌。当从水面上方观察时，看到指路牌上的箭头指向右方；若从水面下方观察，下面说法正确的是(
)
A.
箭头指向右方
B.
指路牌上下宽度变大
C.
指路牌上的字上下颠倒
D.
原理类似于照相机成像
新知探究
典型例题1
D
解析：圆柱形的装水玻璃杯，竖直维度相当于玻璃砖，只有折射效果，水平维度是凸透镜，所以从水面上方看时成正立的虚像，箭头指向不变，还是指向右方，则从水面下方观察物体时，左右方向因为是“凸透镜”，成像会变小且颠倒；从水面下方观察远处的物体时，相当于物体处于2倍焦距以外，成倒立缩小的实像，该原理类似于照相机成像。
成虚像时物远像远像变大
成实像时物远像近像变小
放大镜：正立、放大、虚像
凸透镜成像规律及其应用
课堂总结
课堂总结
照相机：倒立、缩小、实像
投影仪：倒立、放大、实像
1.
在露天环境下放映电影，试镜头时，发现屏上的影像小了一点，应当怎样调整放映机（　
）
A．放映机离屏远一些，胶片离镜头远一些
B．放映机离屏远一些，胶片离镜头近一些
C．放映机离屏近一些，胶片离镜头远一些
D．放映机离屏近一些，胶片离镜头近一些
B
课堂作业
课堂作业
2.
当摄影师用一台镜头焦距一定的相机给全班同学照完合影后，接着又给小明同学照半身像，这时摄影师应该__________(选填”增大”或”减小”)照相机镜头和小明的距离，同时_________
(选填”增大”或”减小”)镜头到底片的距离。
减小
增大
课堂作业
课堂作业
3.
放幻灯片时，想在荧幕上得到一个放大的“F”字母，那么幻灯片正确的插法应选用图中的哪一种（
）
A
B
C
D
D
课堂练习
课堂作业
4.
如图为航天员王亚平太空授课的情景，图中水球相当于一个透镜，假设水球的焦距为f，此时航天员到水球的距离为40cm，则下列说法正确的是
(
)
A.
f
<20cm
B.
40cm>f
>20
cm
C.
水球相当于一个凹透镜
D.
航天员的像是虚像
A
课堂作业
课堂作业
5.
用焦距是50mm的照相机拍摄书中的插图时，镜头到书的距离应(　　
)
A.
大于100mm
B.
等于100mm
C.
等于50mm
D.
小于50mm
A
课堂作业
课堂作业
6.
在“探究凸透镜成像规律”的实验中，当烛焰、凸透镜、光屏处于如图所示的位置时，在光屏上恰好得到一个清晰的像，利用这一成像规律可以制成(
)
A.
照相机
B.
投影仪
C.
放大镜
D.
潜望镜
A
