16.2
电流的磁场

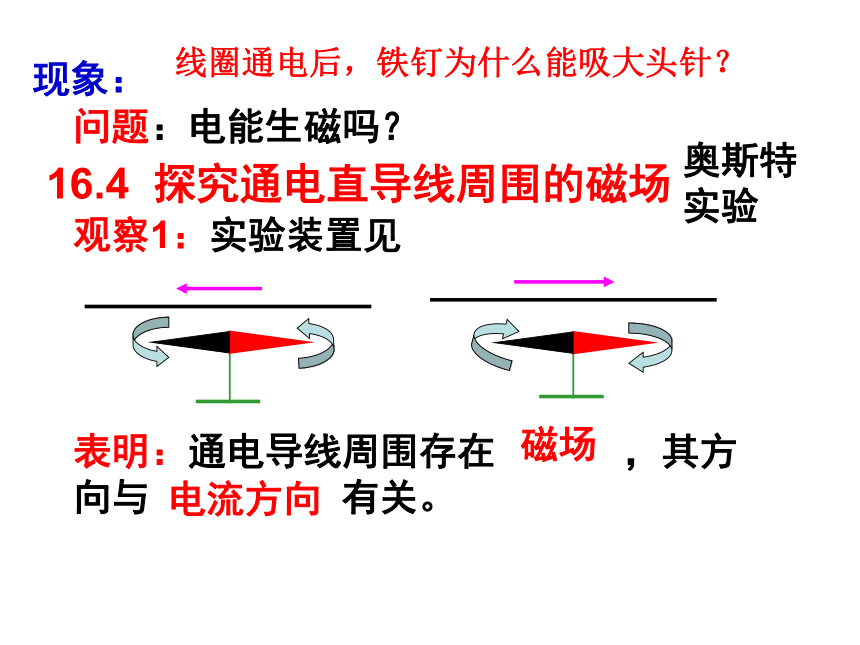

问题：电能生磁吗？
观察1：实验装置见
现象：
16.4
探究通电直导线周围的磁场
表明：通电导线周围存在
，其方向与
有关。
磁场
电流方向
奥斯特实验
线圈通电后，铁钉为什么能吸大头针？
观察通电螺线管的磁场
（1）
观察通电螺线管周围铁屑的分布情况
（2）如何判断通电螺线管两端的极性？
（3）通电螺线管的极性与电流方向有关吗？
（4）运用安培定则简便地判定通电螺线管的磁极和电流方向
演示：
N
S
S
N
判断通电螺线管N、S极
根据通电螺线管判断电源正负极
根据通电螺线管判断小磁针极性
典型例题
1.在下图中标出通电螺线管的N极和S极。
N
N
N
S
N
S
S
S
N
S
正
负
S
N
相斥
C
N
S
5.如图所示，请画出螺线管的绕法。
课堂小结
1、奥斯特实验：
通电直导线周围存在磁场
其方向与电流方向有关
2、安培定则：
用右手握住螺线管，让四指弯曲且跟螺线管中电流的方向一致，则大拇指所指的那端就是螺线管的N极。
电磁铁及其应用
电磁铁：
内部带有铁芯的通电螺线管
1.制作：
线圈匝数不同的两个电磁铁
（40匝和80匝）
2.研究电磁铁的磁性
猜测：电磁铁的磁性跟哪些因素有关？
电磁铁的磁性
电流大小
线圈匝数
制作、研究电磁铁
（1）研究电磁铁的磁性有无
通电时电磁铁___________
电磁铁通电时___磁性，断电时磁性_____.
闭合和断开开关
吸引大头针
不吸引大头针
断电时电磁铁_________
有
消失
实验
（2）研究电磁铁的磁性强弱跟电流的关系
改变电流大小
越强
大
增多
改变线圈匝数
实验
现象
匝数越_____,
磁性越_____.
多
强
越多
越强
实验结论
电磁铁通电时____磁性，断电时磁性______；通过电磁铁的电流越大，电磁铁的磁性______；当电流一定时，电磁铁线圈的匝数越多，磁性____.
有
越强
越强
消失
电磁铁的优点
电磁铁磁性有无，可用________来控制
电磁铁磁性强弱，可用__________来控制
电磁铁的极性变换，可用____________来实现。
通断电
电流大小
改变电流方向
应用
电流的磁效应
2.电铃
3.电话听筒
4.电磁继电器
链
接
本节课小结
1.电磁铁是一个带有
的
.
铁芯
螺线管
2.电磁铁的磁性跟
和
__
____有关
电流大小
线圈匝数
3.电磁铁工作的原理:
利用电流的磁效应.
4.电磁铁的优点:
A.磁性有无可以用
来控制.
通断电
B.磁性强弱可以用改变
大小来控制.
电流
C.它的南北极可以通过改变
来控制.
电流方向
5.电磁铁的应用:
电磁起重机
电铃
电话听筒
电磁继电器
课堂练习
1.电磁铁有许多优点
:
它的磁性有无可以由_______来控制，磁性强弱可以由________来控制，磁极的极性可以由________来控制；
在线圈中插入______
就成为电磁铁而使其磁性大大增强。在电流一定时，电磁铁线圈的匝数____，极性越强。
通断电
电流大小
电流方向
铁芯
越多
2.如图所示，要使电磁铁磁性最强，正确的接法是
（
）
D
3.通电螺线管的磁性强弱与
　和　　
　__________、_
有关.
电流的大小
线圈的匝数
有无插入铁芯
4.
如图所示,当滑动变阻器的滑片向右移动时,电磁铁中的磁性将
.
减弱
5.将电磁铁、滑动变阻器、电源与开关接成成闭合回路，若将变阻器的滑片向右移动，那么螺线管上端悬挂铁块的弹簧将：
A.不变
B.缩短
C.伸长
D.不能判断
思考：若悬挂的铁块改为磁铁，情况又将怎样呢？
N
16.6
练习使用电磁继电器
构造：
工作电路：
低压控制电路：电磁铁、低压电源、开关
高压工作电路：高压电源、触点、用电器等
工作原理
电磁继电器的控制作用
控制电路
工作电路
当开关S1闭合时，电磁铁通电产生____，将衔铁______,开关S的触点_____，工作电路在有_____通过，电动机便转动起来。
电流
接通
吸下
磁
另一种电磁继电器
自动控制
水位自动报警装置
要求：
水位未达A时，绿灯亮，水位正常；
水位达到A时，红灯亮，水位不正常。
作用：利用电磁继电器可以用低电压、弱电流的控制电路来控制高电压、强电流的工作电路，并且能实现遥控、生产自动化及自动控制
温度自动报警的原理是，在水银温度计里封一段金属丝。当温度达到金属丝下端所指的温度时，电铃就会响起来，发出报警的信号。
课堂小练习
1.电磁继电器是由_______、_______、______和______组成.
电磁铁
衔铁
触点
弹簧
2、利用电磁继电器可以实现由低电压、弱电流来控制_______、_______的工作电路，还可以实现___
__
__和_______.
强电流
生产自动化
遥控
高电压
3、电磁继电器的结构如右图所示，其中A是________,B是________，C是________。它利用________对衔铁的吸放，代替开关去控制电路的通断。
电磁铁
触点
衔铁
电磁铁
4.用电磁继电器控制高电压、强电流的开关，其主要优点是
(
)
B
5.关于电磁继电器的衔铁的选用，下列说法中正确的是
(
)
A.应选用软铁材料
B.应选用钢棒
C.以上两种材料都可以使用
D.以上两种材料都不行
A.节约用电
B.安全用电
C.保护用电器
D.操作简单
A
录音时：声能
磁能
放音时：磁能
声能
磁记录：
