第六节　安全用电
第十三章　电功和电功率
站在高压线上的鸟儿为什么没有触电？
因为鸟站在高压线上的时候都是站在其中一条线上的，鸟两脚之间的那一段高压线的电阻要比鸟的电阻小得多，这段高压线把鸟短路了，电流几乎全部从高压线流过，流过鸟身体的电流约等于0A。所以鸟不会触电。
安全电压：一般情况下不高于36V
家庭电路220V
工厂动力电路380V
高压输电电路106V
不安全
火线
零线
大地
220V
0V
220V

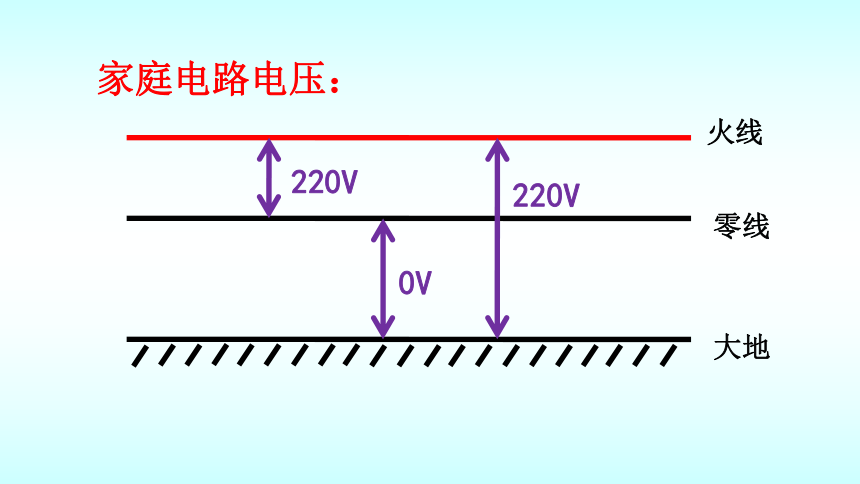

家庭电路电压：

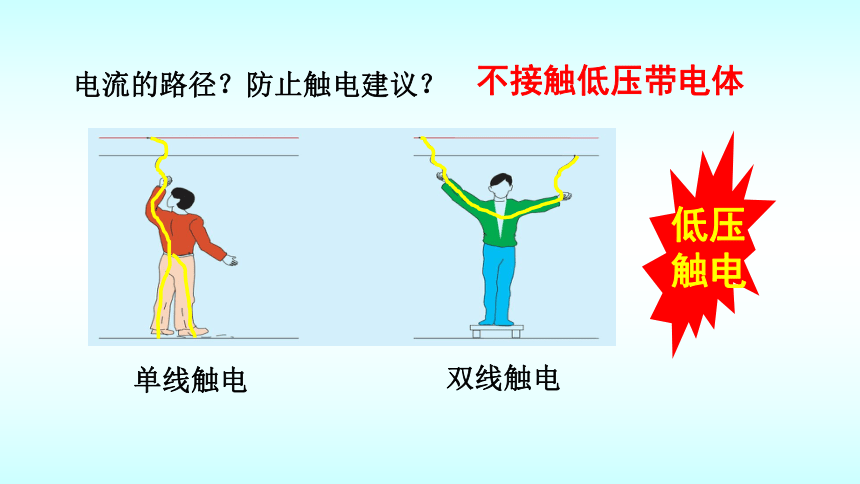

单线触电
双线触电
低压触电
电流的路径？防止触电建议？
不接触低压带电体
高压电弧触电
高压跨步电压触电
高压触电
防止触电建议？
不靠近高压带电体

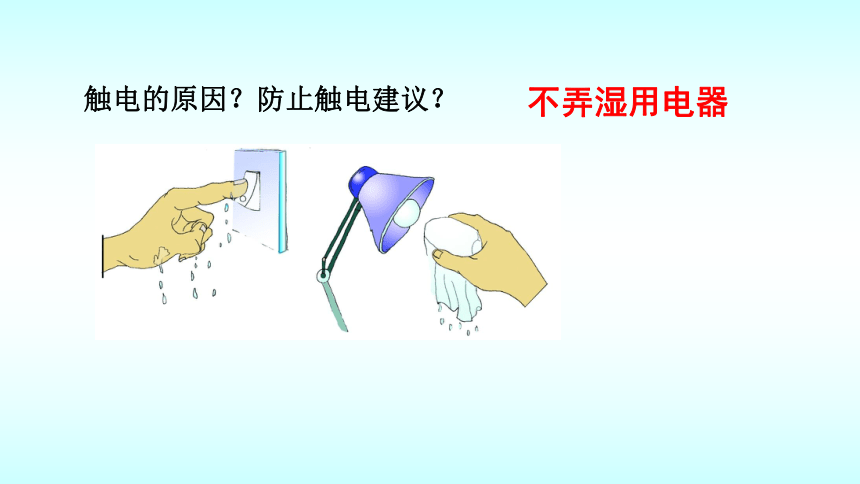

触电的原因？防止触电建议？
不弄湿用电器

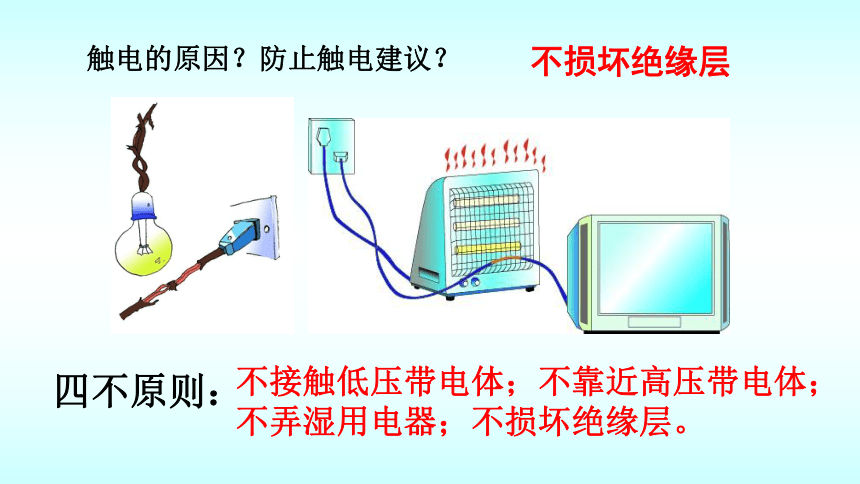

触电的原因？防止触电建议？
不损坏绝缘层
四不原则：
不接触低压带电体；不靠近高压带电体；
不弄湿用电器；不损坏绝缘层。

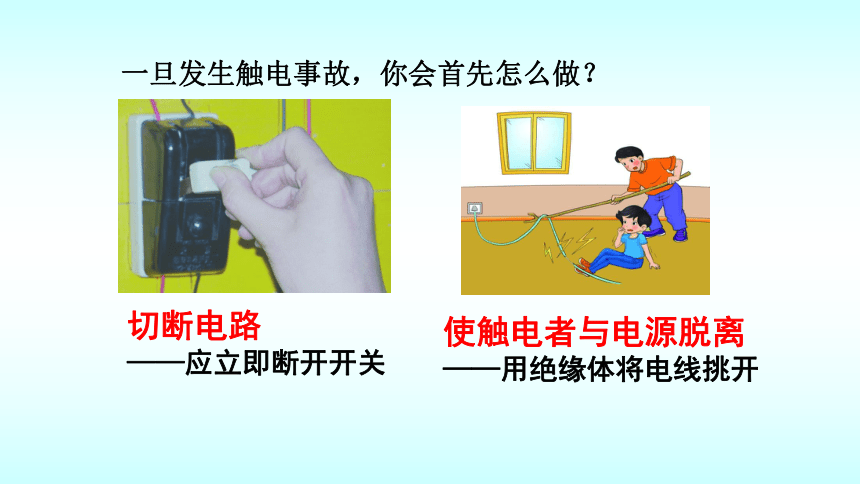

一旦发生触电事故，你会首先怎么做？
切断电路
——应立即断开开关
使触电者与电源脱离
——用绝缘体将电线挑开
火线
零线
火线
零线
开关断开后，人接触灯时与火线断开
开关断开后，人接触灯时与火线连通
灯泡与开关的连接哪个正确呢？
有金属外壳的用电器一定要接地，接地线与用电器的金属外壳相连，使用三孔插座。
三孔插座
火线
零线
接地
火线
零线
接地
三孔插座的作用
　　高大建筑的顶端都有针状的金属物，通过很粗的金属线与大地相连，可以防雷，叫做避雷针。高压输电线最上面的两条导线也是用来防雷的。
雷电是大气中一种剧烈的放电现象
课堂小结
1.
安全电压
　不高于36V
2.
安全用电常识
　不接触低压带电体，不靠近高压带电体；
不弄湿用电器，不损坏绝缘层。
3.开关和灯泡、三孔插座
（灯泡）顶接开关接火线（螺旋）侧接零
三孔插座：左零右火上接地
课堂练习
1.下列说法中正确的是（
）
A．人体只要有电流通过，人就会触电
B．对人体的安全电压为不高于36V
C．我国家庭电路的电压是380V
D．在家庭电路中，人只有同时接触火线和零线才会触电
课堂练习
2.
下图的各种做法中，符合安全原则的是（
）
A
B
C
D
用湿手拔电水壶
的插头
用绝缘棒挑开通电
的裸导线
绝缘棒
在高压线附近放
风筝
用湿布擦台灯
的灯头
课堂练习
3.
测电笔是用来辨别火线与零线的，如图所示表示四位同学使用钢笔式测电笔或螺丝刀式测电笔时的握法，其中握法正确的是（
）
A
B
C
D
课堂练习
A.两孔插座
B.三孔插座
C.灯泡甲
D.灯泡乙
火线
地线
零线
4.连接如图所示的家庭电路中，插座、螺口灯泡及其开关
