人教版物理八年级下册12.2《滑轮》课件 (共24张PPT)

(共24张PPT)

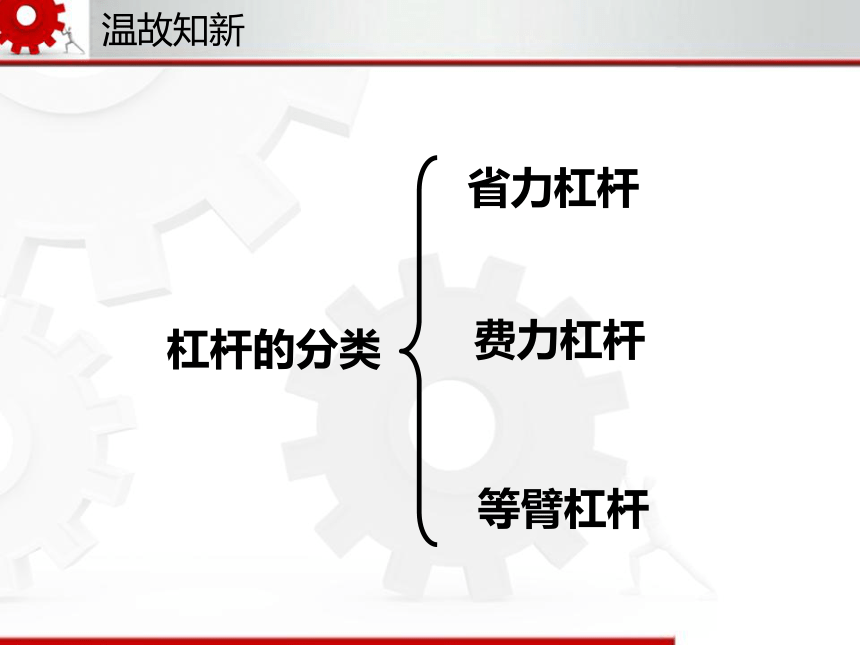

温故知新
杠杆的应用
杠杆原理——桔槔取水
杠杆的变形
12.2
滑
轮

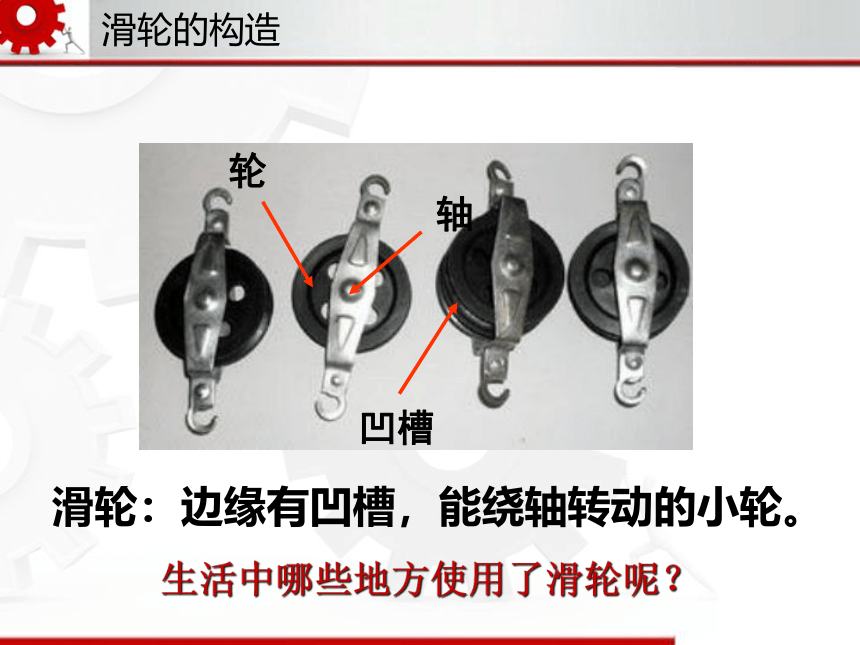

滑轮的构造
滑轮：边缘有凹槽，能绕轴转动的小轮。
生活中哪些地方使用了滑轮呢？
定滑轮
定滑轮：轴固定不动
定滑轮
比比谁更快：
模拟升旗仪式，将钩码提起来
？

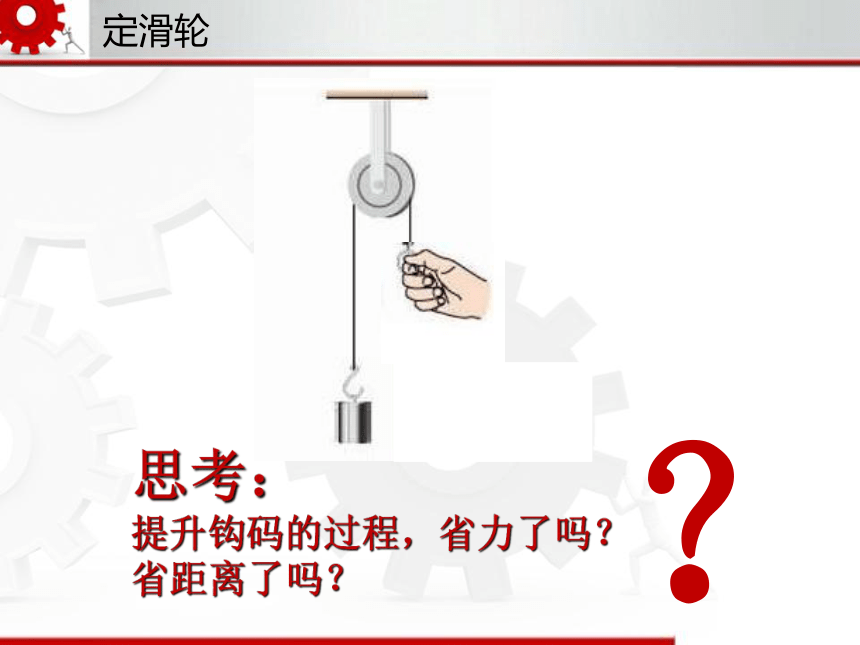

定滑轮
思考：
提升钩码的过程，省力了吗？
省距离了吗？
？

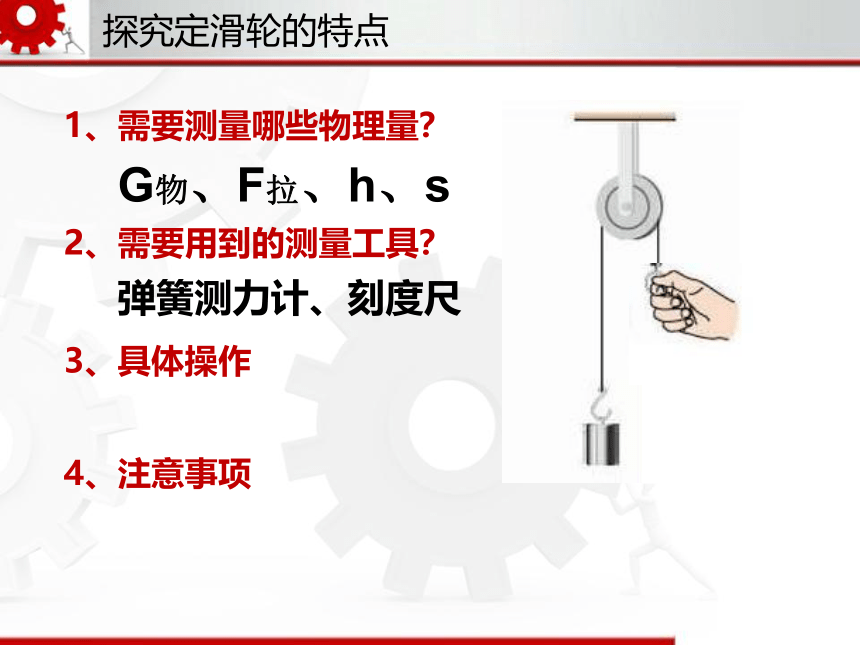

探究定滑轮的特点
1、需要测量哪些物理量？
G物、F拉、h、s
2、需要用到的测量工具？
弹簧测力计、刻度尺
3、具体操作
4、注意事项
探究定滑轮的特点
实验次数
钩码重力G物
弹簧测力计示数F拉
钩码上升高度h
弹簧测力计移动距离s
1
2
3
定滑轮特点：不省力，不费距离，但可以改变力的方向
探究定滑轮的特点
思考：与哪种杠杆相同？
定滑轮的实质
画一画：
画出定滑轮的力臂
定滑轮的实质
画一画：
定滑轮的实质：
等臂杠杆
改变力的方向，
力臂如何变化？
生活中的定滑轮
生活中的定滑轮
生活中的滑轮
动滑轮
动滑轮：轴随物体一起运动
动滑轮
比比谁更快：
模拟起重机，将钩码提起来
？
动滑轮
思考：
提升钩码的过程，省力了吗？
省距离了吗？
？
探究动滑轮的特点
实验次数
钩码重力G物
弹簧测力计示数F拉
钩码上升高度h
弹簧测力计移动距离s
1
2
3
动滑轮特点：省力，费距离，不能改变力的方向
探究动滑轮的特点
思考：与哪种杠杆相同？
动滑轮的实质
画一画：
画出动滑轮的力臂
动滑轮的实质
画一画：
动滑轮的实质：
省力杠杆
改变力的方向，
力臂如何变化？
谢谢
THANKS
