(共26张PPT)
静电场章末整合

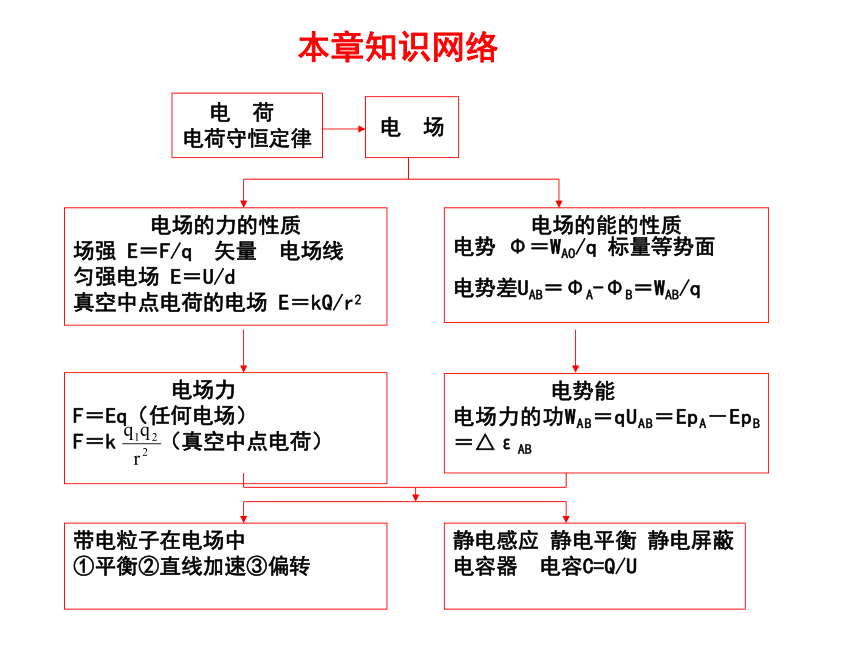

本章知识网络

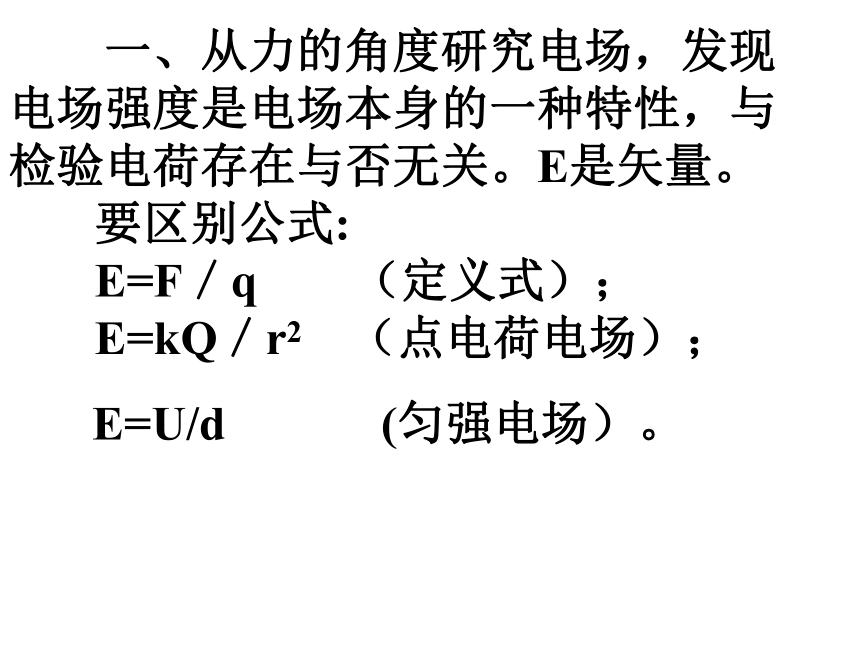

一、从力的角度研究电场，发现电场强度是电场本身的一种特性，与检验电荷存在与否无关。E是矢量。
要区别公式:
E=F／q
（定义式）；
E=kQ／r2
（点电荷电场）；
E=U/d
(匀强电场）。

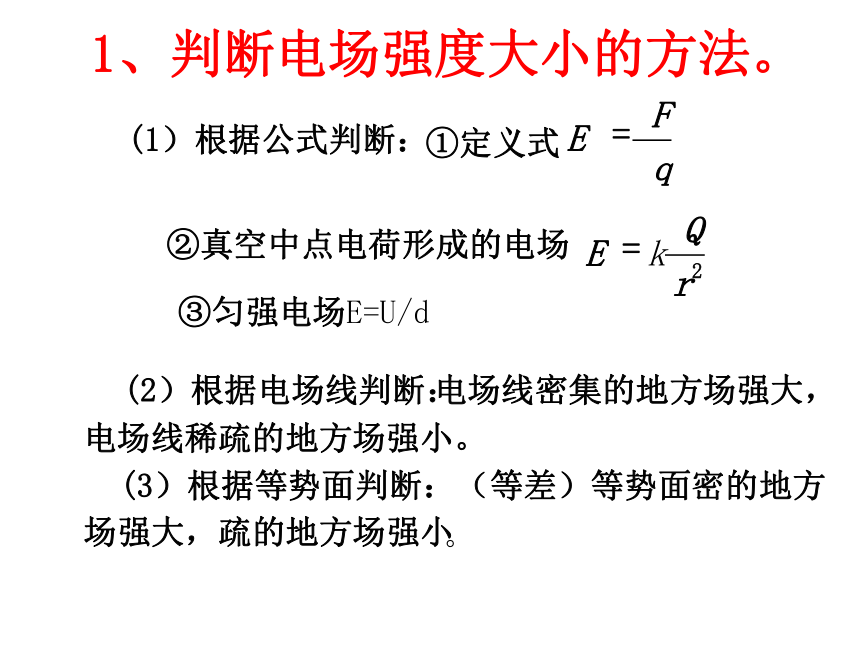

1、判断电场强度大小的方法。
(1）根据公式判断：
①定义式
②真空中点电荷形成的电场
③匀强电场E=U/d
(2）根据电场线判断：
电场线密集的地方场强大，
电场线稀疏的地方场强小。
(3）根据等势面判断：（等差）等势面密的地方
场强大，疏的地方场强小
。

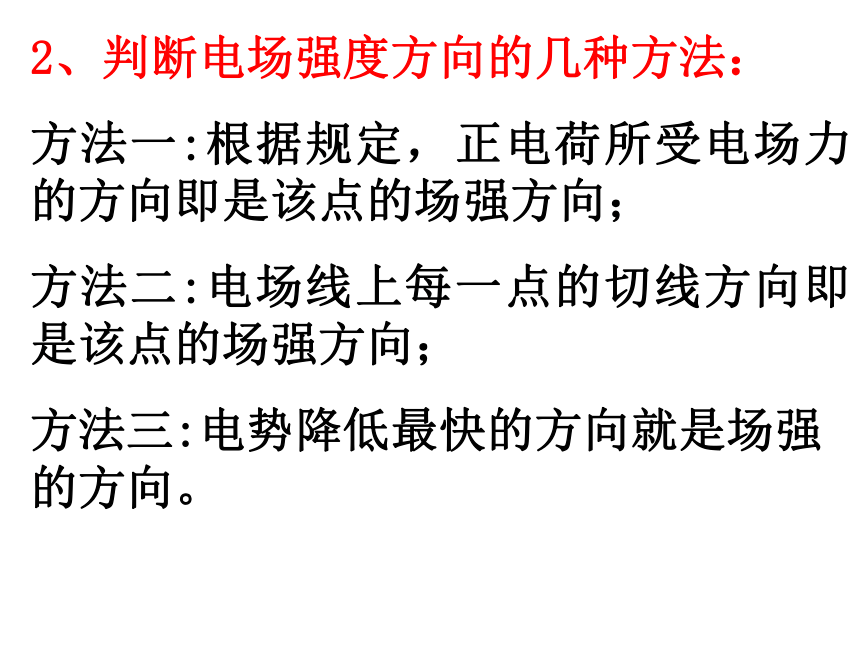

2、判断电场强度方向的几种方法：
方法一:根据规定，正电荷所受电场力的方向即是该点的场强方向；
方法二:电场线上每一点的切线方向即是该点的场强方向；
方法三:电势降低最快的方向就是场强的方向。

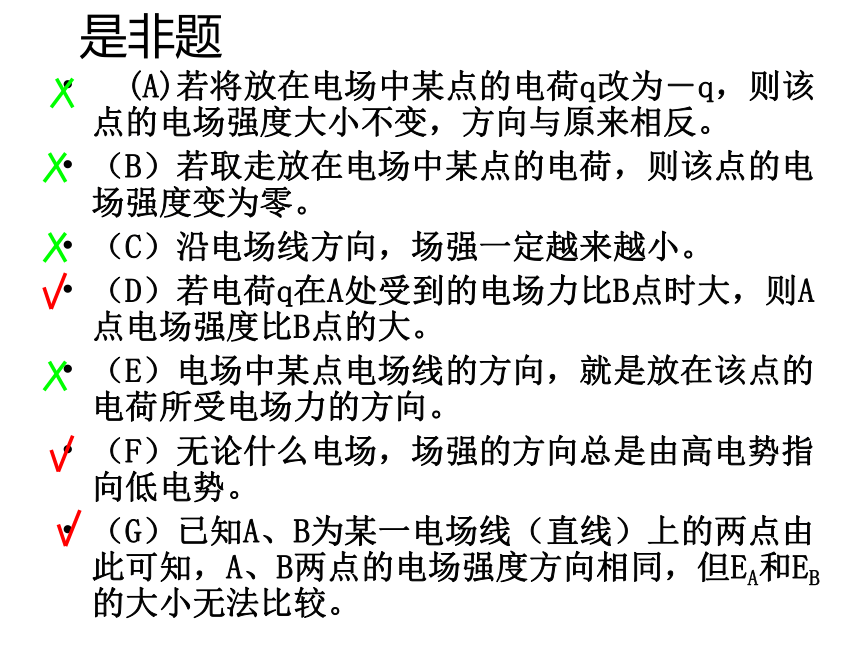

是非题
(A)若将放在电场中某点的电荷q改为－q，则该点的电场强度大小不变，方向与原来相反。
（B）若取走放在电场中某点的电荷，则该点的电场强度变为零。
（C）沿电场线方向，场强一定越来越小。
（D）若电荷q在A处受到的电场力比B点时大，则A点电场强度比B点的大。
（E）电场中某点电场线的方向，就是放在该点的电荷所受电场力的方向。
（F）无论什么电场，场强的方向总是由高电势指向低电势。
（G）已知A、B为某一电场线（直线）上的两点由此可知，A、B两点的电场强度方向相同，但EA和EB的大小无法比较。

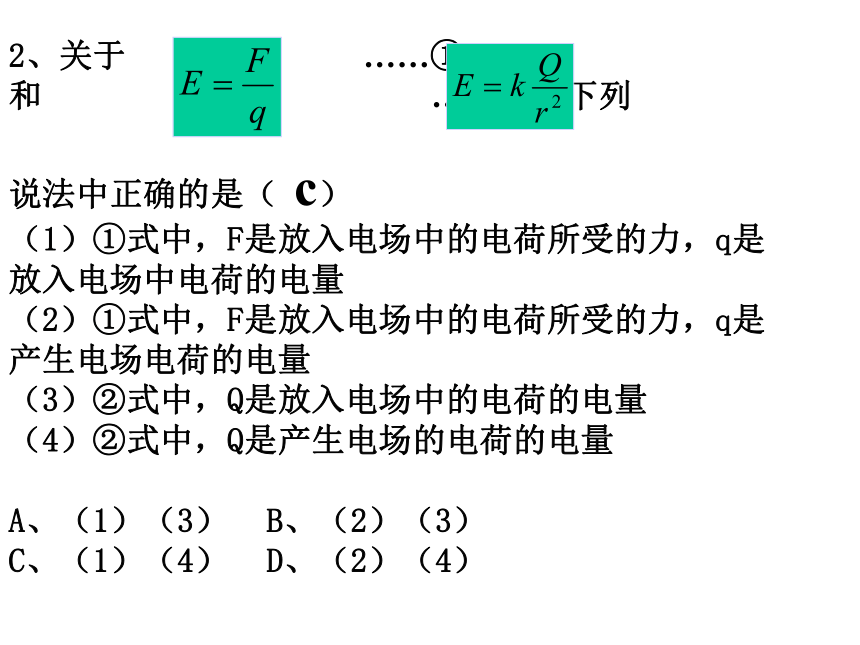

2、关于
……①和
……②，下列
说法中正确的是（
c）
（1）①式中，F是放入电场中的电荷所受的力，q是放入电场中电荷的电量
（2）①式中，F是放入电场中的电荷所受的力，q是产生电场电荷的电量
（3）②式中，Q是放入电场中的电荷的电量
（4）②式中，Q是产生电场的电荷的电量
A、（1）（3）
B、（2）（3）
C、（1）（4）
D、（2）（4）

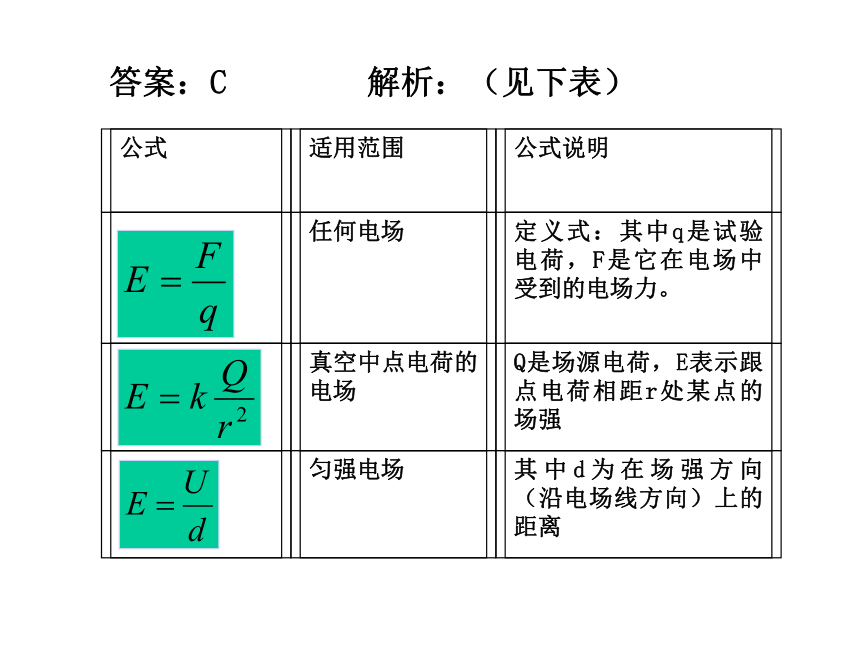

答案：C
解析：（见下表）

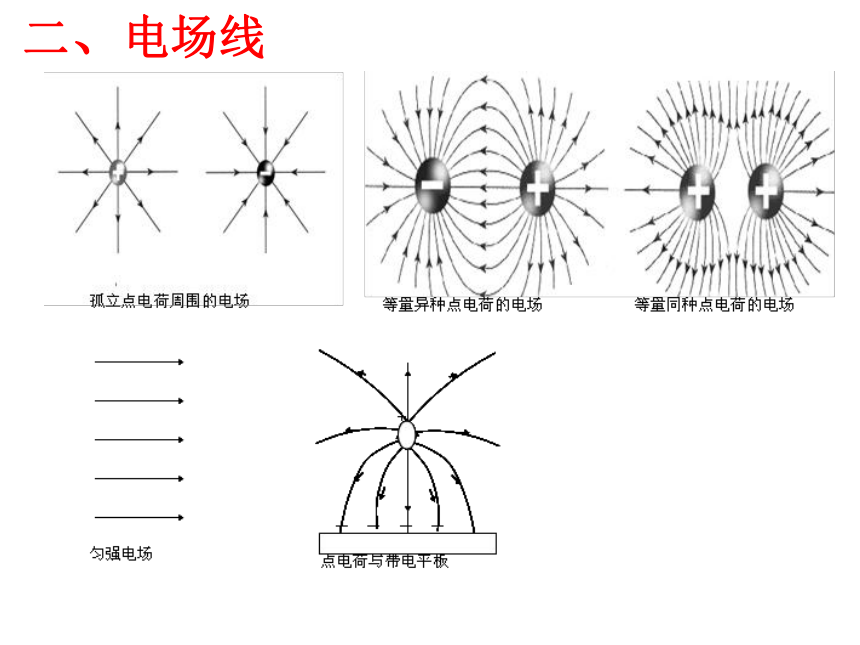

二、电场线
等量异种点电荷
[特点]
①沿两点电荷的连线，场强先变大后变小。
②两点电荷连线中垂面（线）上，场强方向均与中垂面（线）
垂直，且距中点O距离相等的各点场强大小相等，方向相同。
③从中点O到无穷远处，场强越来越小。
4.沿电场线电势降低，规定无穷远电势为零，则中垂线左面电势为正，右面电势为负
3、等量同种点电荷
[特点]
①沿两点电荷的连线的中点O处场强为零，此处无电场线。O
点附近电场线稀疏，但并不为零。
②从中点O到无穷远处，场强先变大再变小。
3.对于等量同种电荷在连线的中点的电势最小，离正电荷越近电势越高
，对于负电荷情况相反
注意：粒子运动轨迹和电场线的区别
1、电场线上每点的切线方向为该点的场强方向，也是正
电荷的受力方向；运动轨迹是带电粒子实际通过的径迹，
径迹上切线方向为粒子的速度方向。
2、运动轨迹由初速度和受力方向共同决定。运动轨迹和
电场线一般不重合，是两回事。
3、只有当①电场线是直线，②只受电场力，③且带电粒子初速度为零或初速度方向在这条直线上时，运动轨迹才和电场线重合。
三、
从能的角度研究电场，发现电势也是电场本身的一种特性，与检验电荷存在与否无关。ψ是标量。
通常规定：无限远处的电势为零。电势的正负和大小是相对的，电势差的值是绝对的。例：在+Q（－Q）的电场中，φ＞0（＜0）。
1.如何比较电场中任两点电势的高低呢？
方法一:
根据电场线方向判断，顺着电场线方向，电势越来越低；
方法二:
根据电势的定义式ψ=
ε/q，从电势的物理意义上分析判断;如：将+q从无穷远处移至+Q电场中的某点，外力克服电场力做功越多，则该点的电势越高；
方法三:
根据场强方向判断，场强方向即为电势降低最快的方向.
方法四:
根据电势差判断，若UAB＞0，则ψA＞ψB
2.等势面
电势能是电荷和电场所组成的系统共有的。规定：无限远处的电势能为零。
如何比较电荷电势能的大小呢？
根据电场力做功的正负判断，若电场力对移动电荷做正（负）功，则电势能减少（增加）；
如何比较电荷电势能的大小呢？
２、电容器的充放电
二、
电
容
三、平行板电容器：
１、定义：
充电：使原本不带电的两板带
上等量异种电荷的过程
放电：
使充电后的电容器电荷
中和失去电荷的过程
１、定义：两块彼此靠近又互相绝缘的导体组成的器件。
一、
电
容 器
２、表达式：Ｃ＝Ｑ／Ｕ
３、物理意义：反映电容器容纳电荷量本领的强弱
４、国际单位：法拉或法（F）
四、电容器的种类
四、电容器
电容
带电粒子在匀强电场中
运动情况：
受到恒定的电场力
受力情况：
做匀变速运动
五、带电粒子在电场中的运动
1、受力分析:
水平向右的电场力
F＝Eq=qU/d
2、运动分析:
初速度为零，加速度为a=qU/md的向右匀加速直线运动。
解法一 运用运动学知识求解
解法二 运用能量知识求解
1.
带电粒子在电场中的加速
结论：由于电场力做功与场强是否匀强无关，与运动路径也无关，所以在处理电场对带电粒子的加速问题时，一般都是利用动能定理进行处理。
d
U
v0
q、m
F
v
v0
vy
y
θ
偏转角
侧移
试根据类平抛运动的知识，推导偏移量
y和偏转角θ
2.
带电粒子在电场中的偏转
1.受力分析：粒子受到竖直向下的静电力F＝Eq=qU/d。
2.运动规律分析:粒子作类平抛运动。
3.
x方向
4.
y方向
5、离开电场时的偏转角度的正切：
3、
加速和偏转一体
质子(质量为m、电量为e)和二价氦离子(质量为4m、电量为2e)以相同的初动能垂直射入同一偏转电场中，离开电场后，它们的偏转角正切之比为
，侧移之比为
。
与电量成正比
与电量成正比
2:1
2:1
