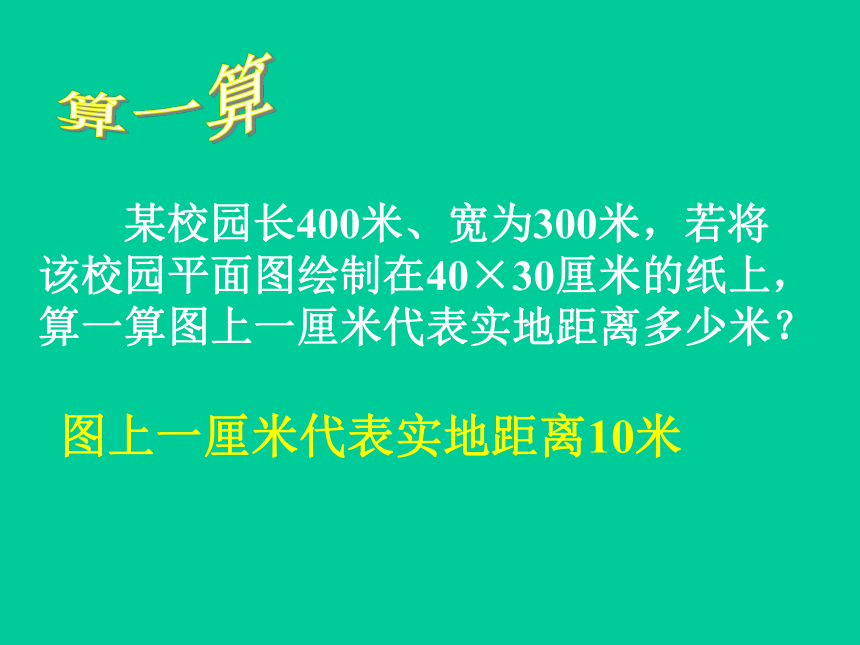

某校园长400米、宽为300米，若将
该校园平面图绘制在40×30厘米的纸上，
算一算图上一厘米代表实地距离多少米？
图上一厘米代表实地距离10米
比
例
尺

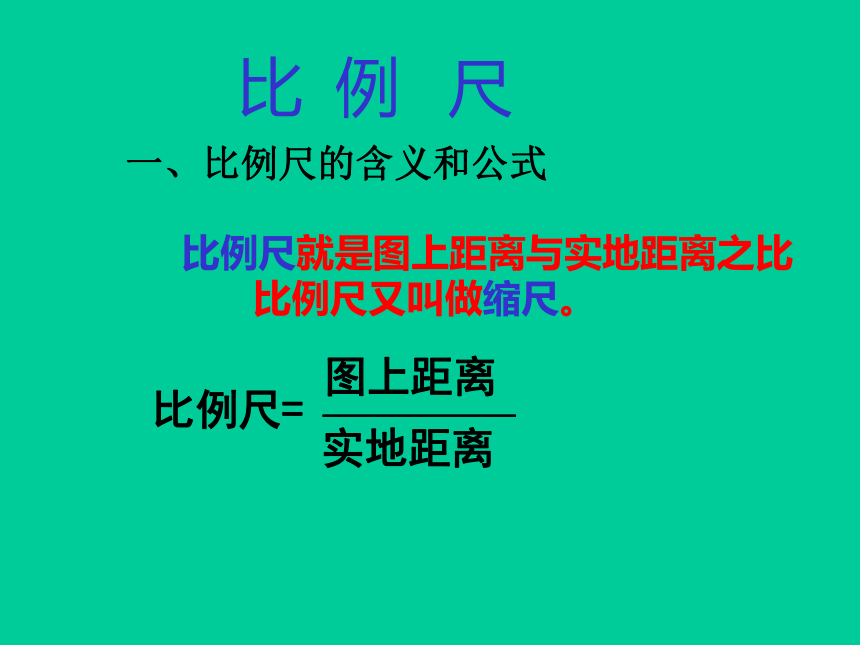

一、比例尺的含义和公式
比例尺就是图上距离与实地距离之比
比例尺又叫做缩尺。
比例尺=
图上距离
实地距离

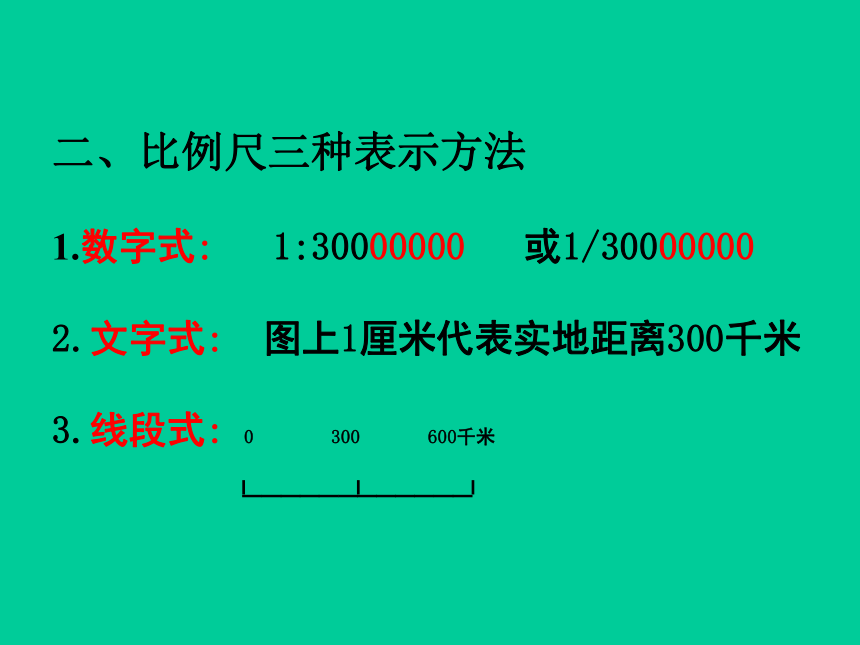

二、比例尺三种表示方法
1.数字式:
1:30000000
或1/30000000
2.文字式:
图上1厘米代表实地距离300千米
3.线段式:
0
300
600千米
____________

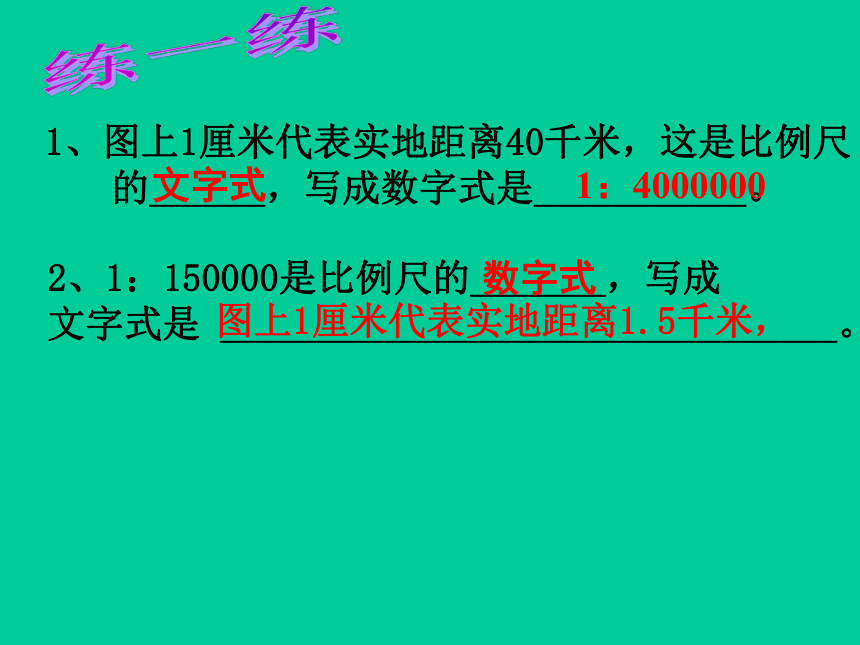

1、图上1厘米代表实地距离40千米，这是比例尺的______，写成数字式是___________。
2、1：150000是比例尺的_______，写成
文字式是
________________________________。
文字式
1：4000000
数字式
图上1厘米代表实地距离1.5千米，

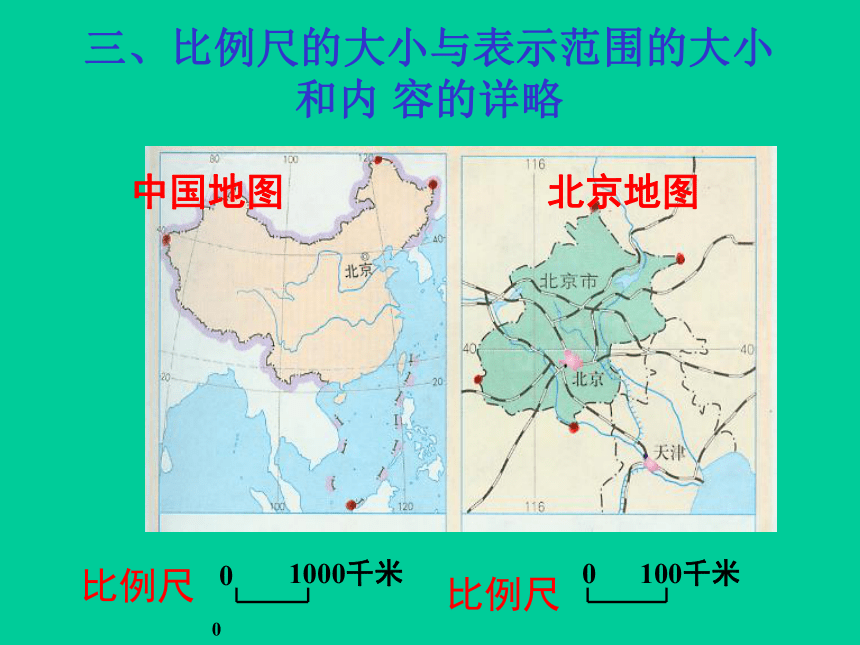

三、比例尺的大小与表示范围的大小
和内
容的详略
比例尺
比例尺
中国地图
北京地图
0
0
1000千米
0
100千米

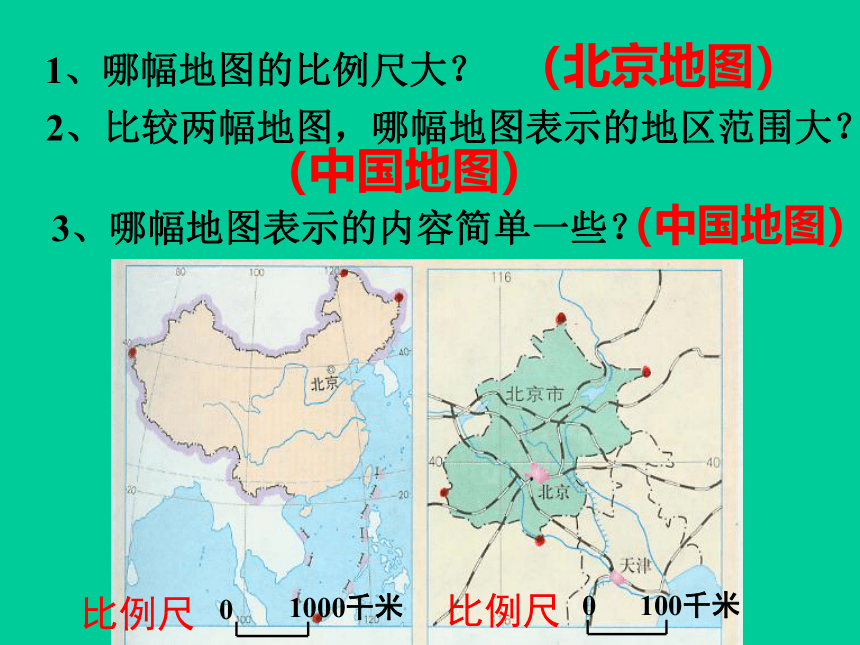

2、比较两幅地图，哪幅地图表示的地区范围大？
（中国地图）
3、哪幅地图表示的内容简单一些？
（中国地图）
1、哪幅地图的比例尺大？
（北京地图）
比例尺
比例尺
0
1000千米
0
100千米

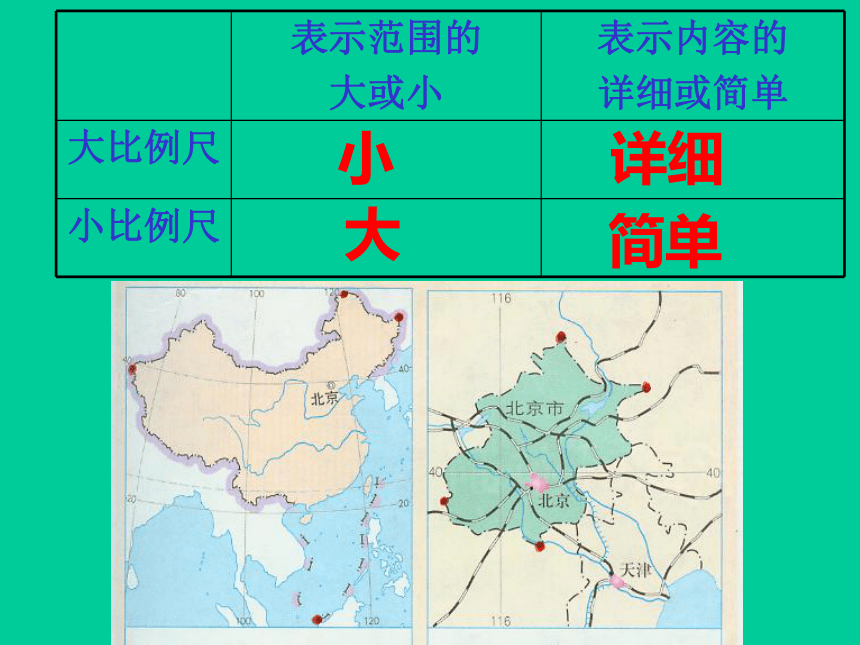

小
详细
大
简单
表示范围的
大或小
表示内容的
详细或简单
大比例尺
小比例尺

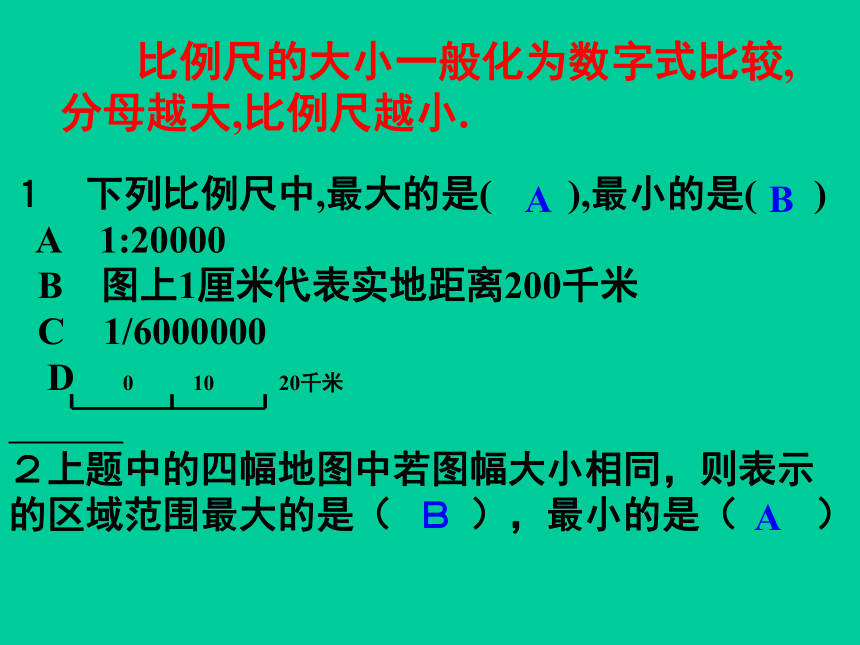

１　下列比例尺中,最大的是(
),最小的是(
)
A
1:20000
B
图上1厘米代表实地距离200千米
C
1/6000000
D
0
10
20千米
２上题中的四幅地图中若图幅大小相同，则表示
的区域范围最大的是（　　），最小的是（　　）
A
B
Ｂ
A
比例尺的大小一般化为数字式比较,
分母越大,比例尺越小.
3.下列四幅地图图幅大小相同，
其中比例尺最大的是
（
D
）
A.中国地图
B.湖南省地图
C.世界地图
D.株洲市地图
4、图幅大小相同，下列比例尺地图中，
反映地理事物最详细的是
（
C
）
A.1：10000000
　
B.1：20000
C.1：2000　
D.图上1厘米代表实际距离10千米
5.
甲乙两地相距250千米,地图上的比例尺为
1:5000000,则图上距离为(　　）厘米．
6.
一幅地图的比例尺为１厘米代表实地距离12
千米，图上５厘米代表实地距离（　　）千米.
7.
甲乙两地相距3600千米,而在地图上量得它们的距离为９厘米，这幅地图的比例尺为：
　　　　　　　　　　　　　
５
６０
图上１厘米代表实地距离４００千米
或１：４０００００００
读右图，回答问题
（1）请将图中线段比例尺转换为
数字比例尺：1:100000
（2）图中小河的大致流向是自南向北。
（3）图中A、B两地的图上距离是3厘米
两地的实地距离是_3_千米。
（4）如果画一幅相同图幅的山东地
图
，图上表述的内容要比该图
__简单__（简单、详细）。
（5）A点位于B的_西北_方。
三、图例和注记
图例：表示各种地理事物符号。
注记：地图上的文字说明，如山脉、河流、国家、城市等的名称，以及标明山高、海深的数字等。
常见的图例
首都
省、自治区、直辖市界
铁路
公路
长城
山峰
火山
水电站
水库
航海线
眼疾嘴快
地
图
气候图
水文图
地形图
工业图
植被图
农业图
商业图
自然地图
经济地图
人口分布图
交通图
地图的种类：
活动:看图片，提问题。
我国人民的饮食习惯为什么形成“南米北面”的格局？
学会思考地理问题
在野外旅行中学习地理
一、学会看地图
地图的制作和种类
地图的要素：方向，比例尺，图例和注记
二、学会收集地理信息
三、学会思考地理问题
四、在野外旅行中学习地理
