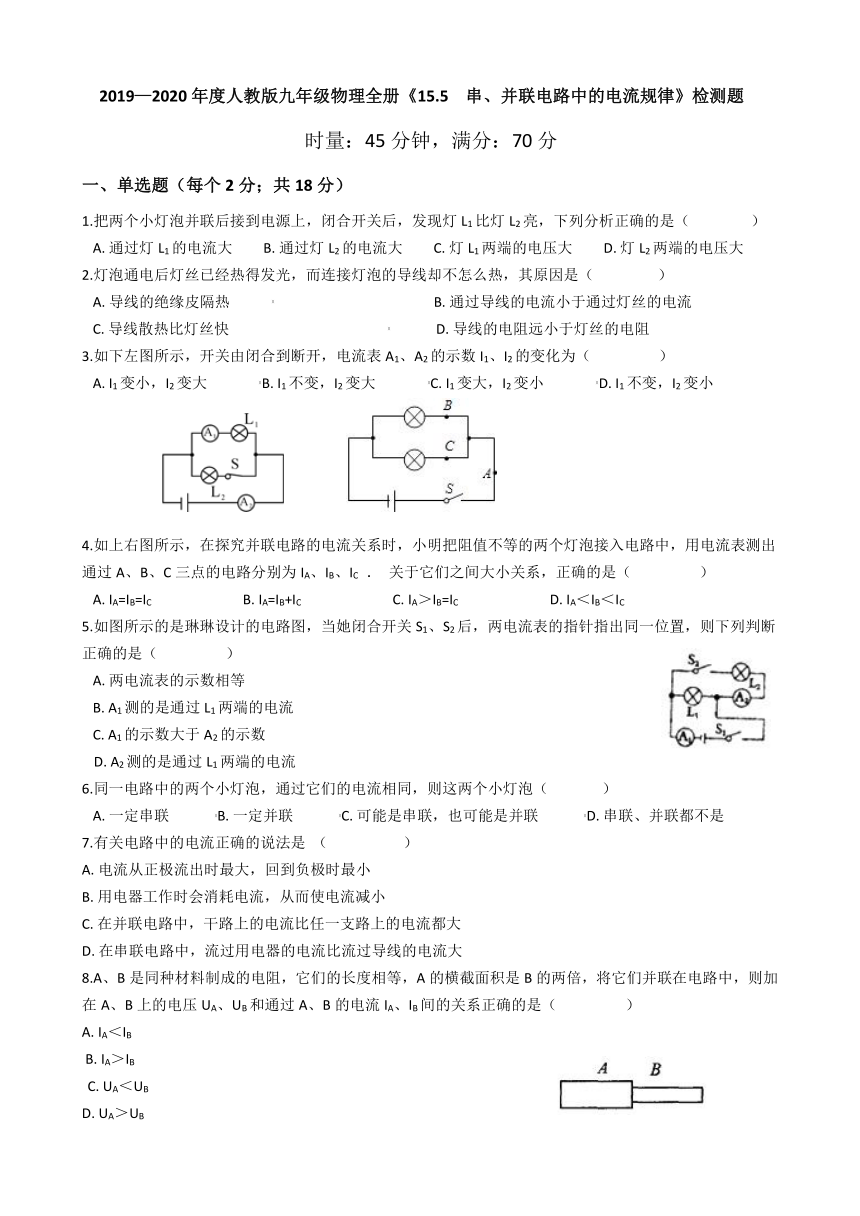

2019—2020年度人教版九年级物理全册《15.5
串、并联电路中的电流规律》检测题
时量：45分钟，满分：70分
一、单选题（每个2分；共18分）
1.把两个小灯泡并联后接到电源上，闭合开关后，发现灯L1比灯L2亮，下列分析正确的是（
）
A.?通过灯L1的电流大?????????B.?通过灯L2的电流大?????????C.?灯L1两端的电压大?????????D.?灯L2两端的电压大
2.灯泡通电后灯丝已经热得发光，而连接灯泡的导线却不怎么热，其原因是（???
）
A.?导线的绝缘皮隔热????????????
B.?通过导线的电流小于通过灯丝的电流
C.?导线散热比灯丝快??????????????????????????????????????????????
D.?导线的电阻远小于灯丝的电阻
3.如下左图所示，开关由闭合到断开，电流表A1、A2的示数I1、I2的变化为（
??
）
A.?I1变小，I2变大???????????????B.?I1不变，I2变大???????????????C.?I1变大，I2变小???????????????D.?I1不变，I2变小
4.如上右图所示，在探究并联电路的电流关系时，小明把阻值不等的两个灯泡接入电路中，用电流表测出通过A、B、C三点的电路分别为IA、IB、IC
．
关于它们之间大小关系，正确的是（?
?
）
A.?IA=IB=IC??????????????????????????B.?IA=IB+IC??????????????????????????C.?IA＞IB=IC??????????????????????????D.?IA＜IB＜IC
5.如图所示的是琳琳设计的电路图，当她闭合开关S1、S2后，两电流表的指针指出同一位置，则下列判断正确的是（??
）
A.?两电流表的示数相等???
B.?A1测的是通过L1两端的电流
C.?A1的示数大于A2的示数??????
D.?A2测的是通过L1两端的电流
6.同一电路中的两个小灯泡，通过它们的电流相同，则这两个小灯泡（
）
A.?一定串联?????????????B.?一定并联?????????????C.?可能是串联，也可能是并联?????????????D.?串联、并联都不是
7.有关电路中的电流正确的说法是??（??
）
A.?电流从正极流出时最大，回到负极时最小
B.?用电器工作时会消耗电流，从而使电流减小
C.?在并联电路中，干路上的电流比任一支路上的电流都大
D.?在串联电路中，流过用电器的电流比流过导线的电流大
8.A、B是同种材料制成的电阻，它们的长度相等，A的横截面积是B的两倍，将它们并联在电路中，则加在A、B上的电压UA、UB和通过A、B的电流IA、IB间的关系正确的是（　　
）
A.?IA＜IB
?B.?IA＞IB
?C.?UA＜UB
D.?UA＞UB

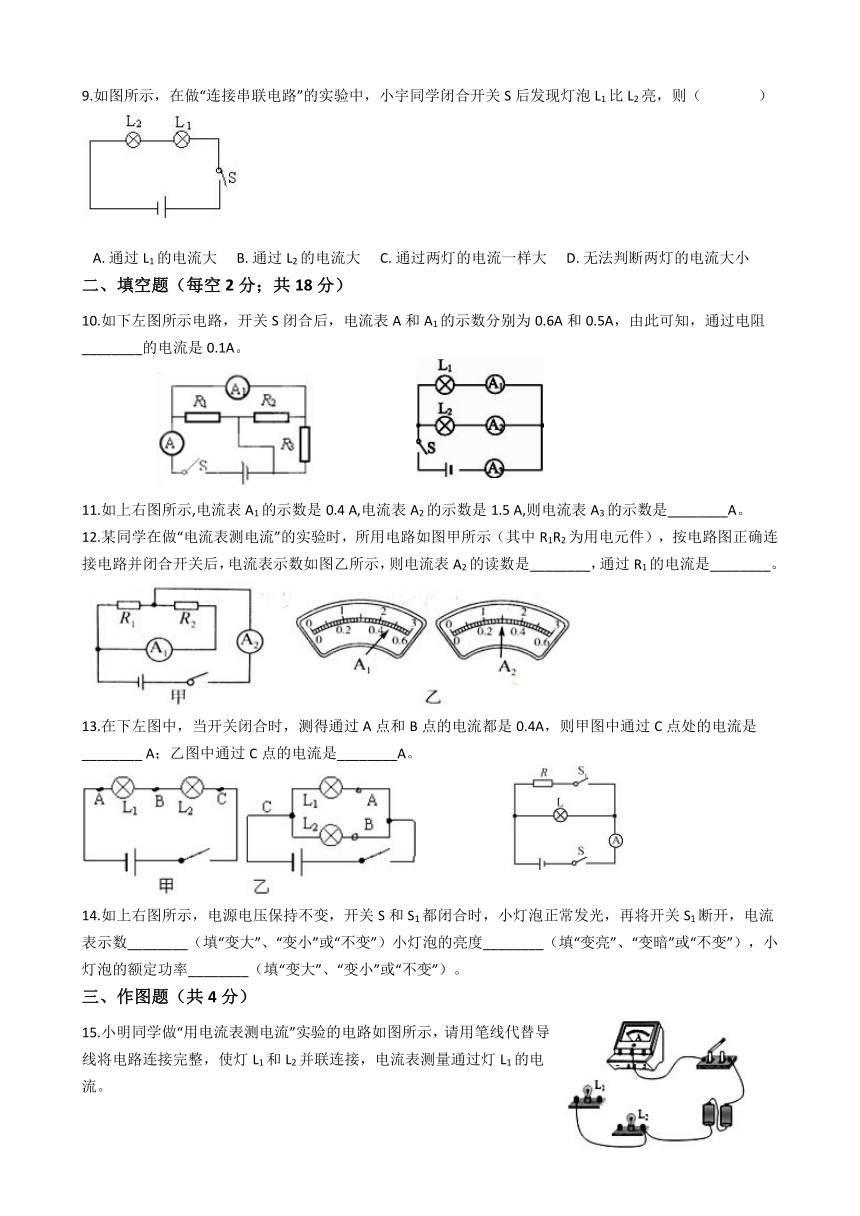

9.如图所示，在做“连接串联电路”的实验中，小宇同学闭合开关S后发现灯泡L1比L2亮，则（?
?
?）
A.?通过L1的电流大?????B.?通过L2的电流大?????C.?通过两灯的电流一样大?????D.?无法判断两灯的电流大小
二、填空题（每空2分；共18分）
10.如下左图所示电路，开关S闭合后，电流表A和A1的示数分别为0.6A和0.5A，由此可知，通过电阻________的电流是0.1A。
11.如上右图所示,电流表A1的示数是0.4
A,电流表A2的示数是1.5
A,则电流表A3的示数是________A。
12.某同学在做“电流表测电流”的实验时，所用电路如图甲所示（其中R1R2为用电元件），按电路图正确连接电路并闭合开关后，电流表示数如图乙所示，则电流表A2的读数是________，通过R1的电流是________。
13.在下左图中，当开关闭合时，测得通过A点和B点的电流都是0.4A，则甲图中通过C点处的电流是________?A；乙图中通过C点的电流是________A。
14.如上右图所示，电源电压保持不变，开关S和S1都闭合时，小灯泡正常发光，再将开关S1断开，电流表示数________（填“变大”、“变小”或“不变”）小灯泡的亮度________（填“变亮”、“变暗”或“不变”），小灯泡的额定功率________（填“变大”、“变小”或“不变”）。
三、作图题（共4分）
15.小明同学做“用电流表测电流”实验的电路如图所示，请用笔线代替导线将电路连接完整，使灯L1和L2并联连接，电流表测量通过灯L1的电流。
四、实验探究题（每空2分；共6分）
16.灯泡L1、L2的规格相同，按如图所示电路将L1和L2串联起来，正确连接电路后，闭合开关S，观察到两灯泡都不发光．小红同学将一根导线接在L1两端，观察到L2会发光。
?
（1）根据上述现象，小红猜想形成这种现象的原因有两个；
①两个灯泡的实际功率太小；②灯泡L1________?
．
为了验证猜想，小红又把一个电流表串联在电路中，发现电流表有示数，但是指针偏转的角度很小，则小灯泡不发光的原因是　________?　（填序号）。
（2）为了使这两个小灯泡都能发光，在不改变电路的情况下，请你提出一条改进该实验装置的方法________?。
五、解答题（每个12分；共24分）
17.如图所示，当开关S闭合后，电压表的示数为4.8V,电流表A1、A2、A3的示数分别为2.4A、1.5A、1A,则电源电压是多少？通过L1、L2、L3的电流分别是多大？
18.如图所示，S断开时，电流表示数为0.3A,S闭合后电流表示数为0.8A求:
（1）流过R1的电流；
（2）流过R2的电流.
参考答案
一、单选题
1.
A
2.D
3.
D
4.B
5.
C
6.
C
7.C
8.B
9.
C
二、填空题
10.R1
11.1.9
12.
1.5A；1.02A???
13.0.4；0.8
14.
变小；不变；不变
三、作图题
15.如图所示：
四、实验探究题
16.（1）断路；①
（2）增大电源电压
五、解答题
17.解：根据并联电路的电压特点可知，电压表的示数就是电源电压，故电源电压U=4.8V；
由并联电路电流规律可知：通过灯L3
的电流
I3
=IA3
=1A，
通过灯L2
的电流I2
=IA2
-IA3
=1.5A-1A=0.5A，
通过灯L1
的电流I1
=IA1
-IA2
=2.4A-1.5A=0.9A.
18.（1）解：当开关S断开时电路为R1
的简单电路，当开关S闭合时两电阻并联；
∵并联电路独立工作、互不影响，
∴开关S闭合时通过R1
的电流不变，即I1=0.3A；
答：流过R1的电流为0.3A；
（2）解：∵并联电路中干路电流等于各支路电流之和，
∴开关S闭合时通过R2
电流I2
=I-I1
=0.8A-0.3A=0.5A.
答：流过R2的电流为0.5A．
