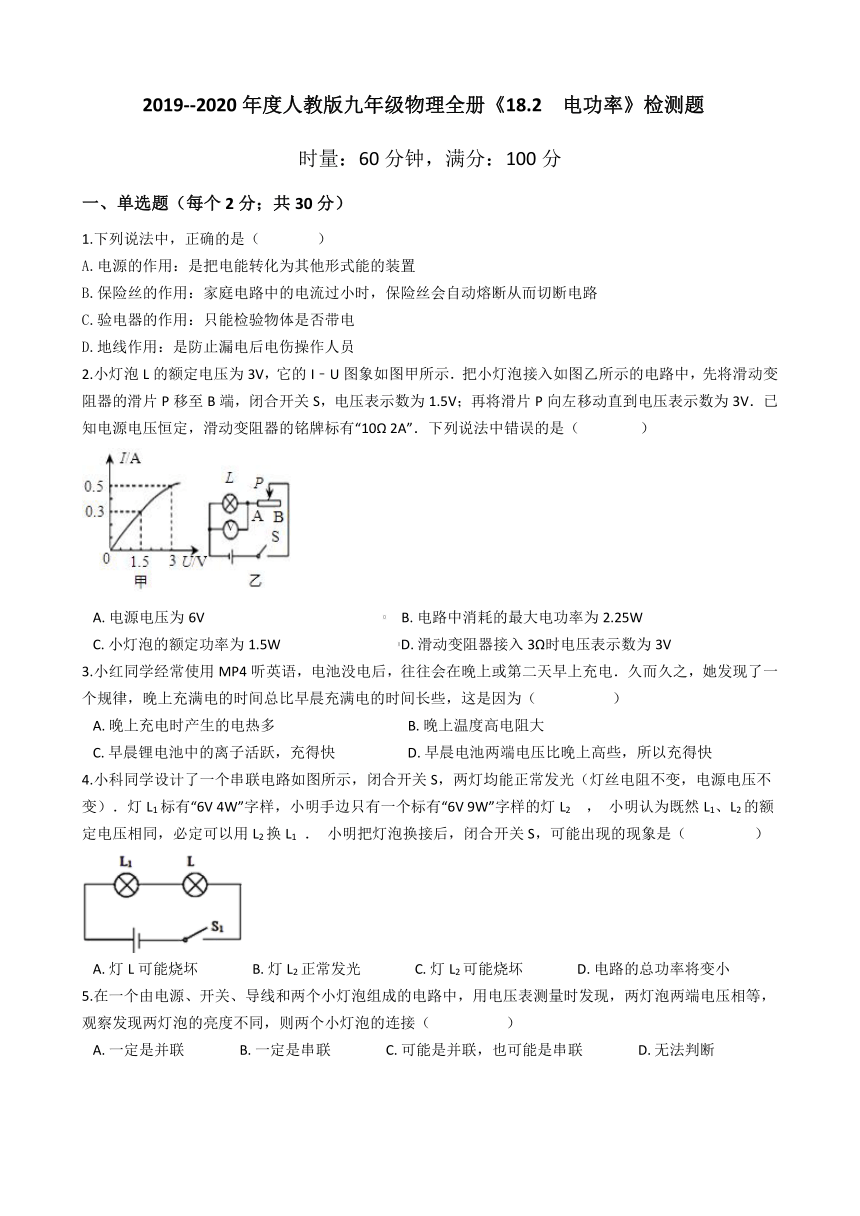

2019--2020年度人教版九年级物理全册《18.2
电功率》检测题
时量：60分钟，满分：100分
一、单选题（每个2分；共30分）
1.下列说法中，正确的是（?
）?
A.电源的作用：是把电能转化为其他形式能的装置
B.保险丝的作用：家庭电路中的电流过小时，保险丝会自动熔断从而切断电路
C.验电器的作用：只能检验物体是否带电
D.地线作用：是防止漏电后电伤操作人员
2.小灯泡L的额定电压为3V，它的I﹣U图象如图甲所示．把小灯泡接入如图乙所示的电路中，先将滑动变阻器的滑片P移至B端，闭合开关S，电压表示数为1.5V；再将滑片P向左移动直到电压表示数为3V．已知电源电压恒定，滑动变阻器的铭牌标有“10Ω
2A”．下列说法中错误的是（??
）
A.?电源电压为6V????????????????????????????????????????????????????
B.?电路中消耗的最大电功率为2.25W
C.?小灯泡的额定功率为1.5W??????????????????????????????????D.?滑动变阻器接入3Ω时电压表示数为3V
3.小红同学经常使用MP4听英语，电池没电后，往往会在晚上或第二天早上充电．久而久之，她发现了一个规律，晚上充满电的时间总比早晨充满电的时间长些，这是因为（??
）
A.?晚上充电时产生的电热多????????????????????????????????????
B.?晚上温度高电阻大
C.?早晨锂电池中的离子活跃，充得快?????????????????????D.?早晨电池两端电压比晚上高些，所以充得快
4.小科同学设计了一个串联电路如图所示，闭合开关S，两灯均能正常发光（灯丝电阻不变，电源电压不变）．灯L1标有“6V
4W”字样，小明手边只有一个标有“6V
9W”字样的灯L2
，
小明认为既然L1、L2的额定电压相同，必定可以用L2换L1
．
小明把灯泡换接后，闭合开关S，可能出现的现象是（
??
）
A.?灯L可能烧坏???????????????B.?灯L2正常发光???????????????C.?灯L2可能烧坏???????????????D.?电路的总功率将变小
5.在一个由电源、开关、导线和两个小灯泡组成的电路中，用电压表测量时发现，两灯泡两端电压相等，观察发现两灯泡的亮度不同，则两个小灯泡的连接（
??
）
A.?一定是并联????????????????B.?一定是串联????????????????C.?可能是并联，也可能是串联????????????????D.?无法判断

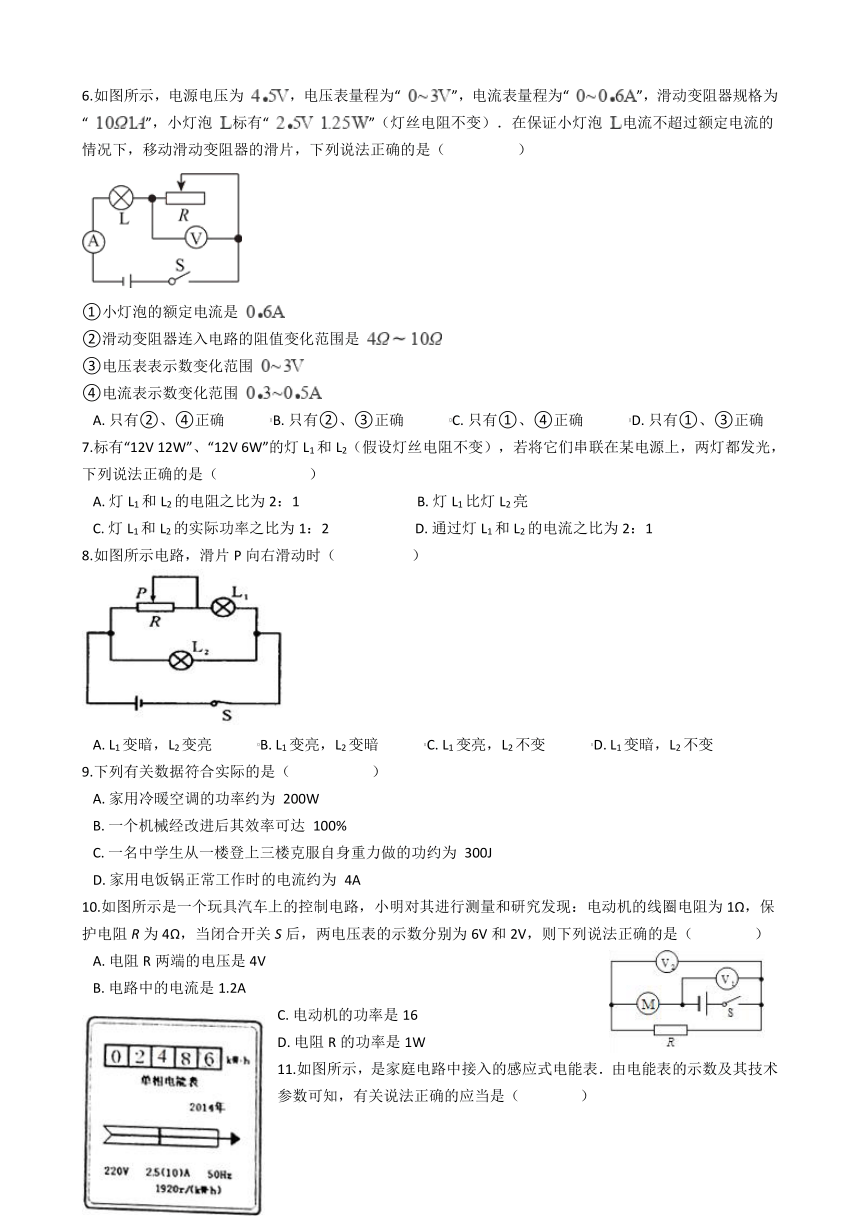

6.如图所示，电源电压为
，电压表量程为“
”，电流表量程为“
”，滑动变阻器规格为“
”，小灯泡
标有“
”（灯丝电阻不变）．在保证小灯泡
电流不超过额定电流的情况下，移动滑动变阻器的滑片，下列说法正确的是（???
）
①小灯泡的额定电流是
②滑动变阻器连入电路的阻值变化范围是
③电压表表示数变化范围
④电流表示数变化范围
A.?只有②、④正确?????????????B.?只有②、③正确?????????????C.?只有①、④正确?????????????D.?只有①、③正确
7.标有“12V
12W”、“12V
6W”的灯L1和L2（假设灯丝电阻不变），若将它们串联在某电源上，两灯都发光，下列说法正确的是（??
）
A.?灯L1和L2的电阻之比为2：1????????????????????????????????
B.?灯L1比灯L2亮
C.?灯L1和L2的实际功率之比为1：2?????????????????????????D.?通过灯L1和L2的电流之比为2：1
8.如图所示电路，滑片P向右滑动时（??
）
A.?L1变暗，L2变亮?????????????B.?L1变亮，L2变暗?????????????C.?L1变亮，L2不变?????????????D.?L1变暗，L2不变
9.下列有关数据符合实际的是（????????
）
A.?家用冷暖空调的功率约为
200W??????
B.?一个机械经改进后其效率可达
100%
C.?一名中学生从一楼登上三楼克服自身重力做的功约为
300J??????????
D.?家用电饭锅正常工作时的电流约为
4A
10.如图所示是一个玩具汽车上的控制电路，小明对其进行测量和研究发现：电动机的线圈电阻为1Ω，保护电阻R为4Ω，当闭合开关S后，两电压表的示数分别为6V和2V，则下列说法正确的是（
）
A.?电阻R两端的电压是4V????????????????????????????????????????
B.?电路中的电流是1.2A
C.?电动机的功率是16??????????????????????????????????????????????
D.?电阻R的功率是1W
11.如图所示，是家庭电路中接入的感应式电能表．由电能表的示数及其技术参数可知，有关说法正确的应当是（??
）

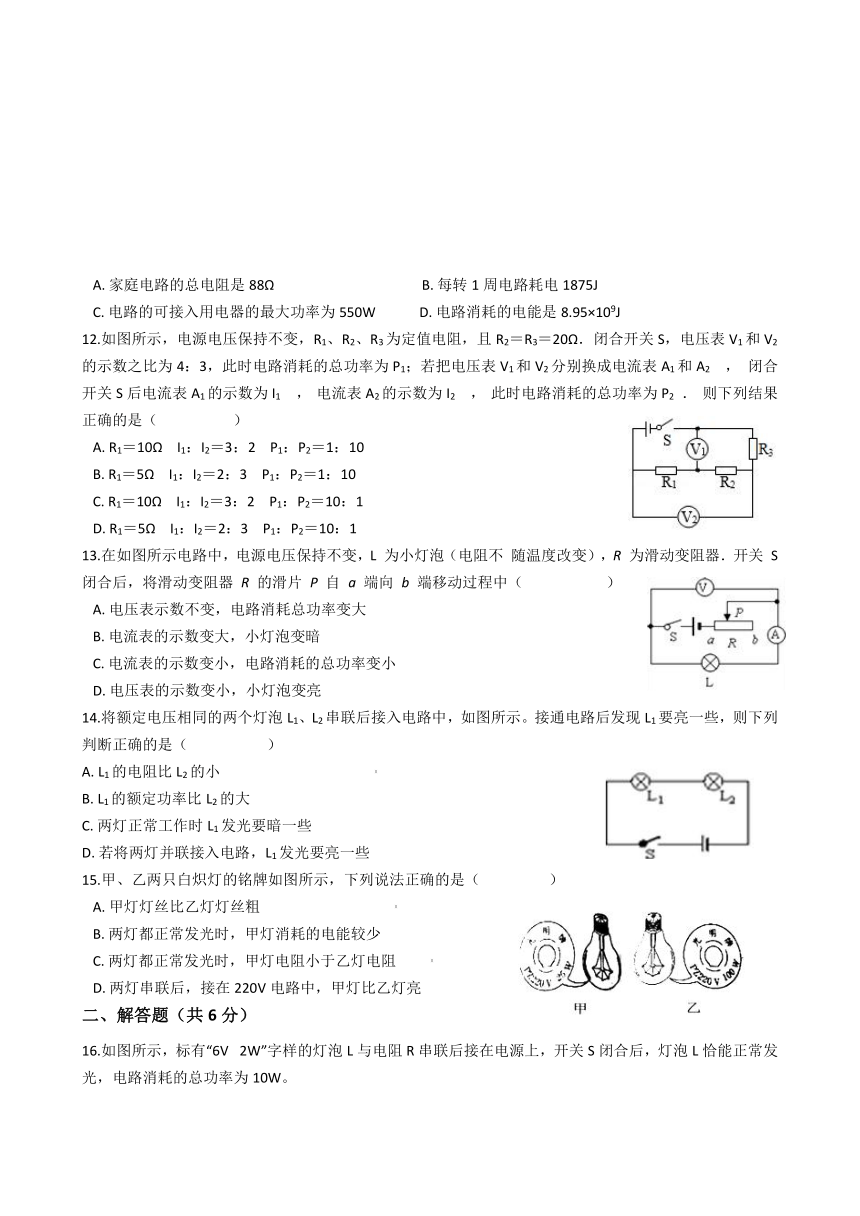

A.?家庭电路的总电阻是88Ω????????????????????????????????????
B.?每转1周电路耗电1875J
C.?电路的可接入用电器的最大功率为550W????????????D.?电路消耗的电能是8.95×109J
12.如图所示，电源电压保持不变，R1、R2、R3为定值电阻，且R2＝R3＝20Ω．闭合开关S，电压表V1和V2的示数之比为4：3，此时电路消耗的总功率为P1；若把电压表V1和V2分别换成电流表A1和A2
，
闭合开关S后电流表A1的示数为I1
，
电流表A2的示数为I2
，
此时电路消耗的总功率为P2
．
则下列结果正确的是（??
）
A.?R1＝10Ω??
I1：I2＝3：2??
P1：P2＝1：10??????????
B.?R1＝5Ω??
I1：I2＝2：3??
P1：P2＝1：10
C.?R1＝10Ω??
I1：I2＝3：2??
P1：P2＝10：1??????????
D.?R1＝5Ω??
I1：I2＝2：3??
P1：P2＝10：1
13.在如图所示电路中，电源电压保持不变，L
为小灯泡（电阻不
随温度改变），R
为滑动变阻器．开关
S
闭合后，将滑动变阻器
R
的滑片
P
自
a
端向
b
端移动过程中（??
）
A.?电压表示数不变，电路消耗总功率变大????
B.?电流表的示数变大，小灯泡变暗
C.?电流表的示数变小，电路消耗的总功率变小?
D.?电压表的示数变小，小灯泡变亮
14.将额定电压相同的两个灯泡L1、L2串联后接入电路中，如图所示。接通电路后发现L1要亮一些，则下列判断正确的是（?
??）
A.?L1的电阻比L2的小?????????????????????????????????????????????
B.?L1的额定功率比L2的大
C.?两灯正常工作时L1发光要暗一些
D.?若将两灯并联接入电路，L1发光要亮一些
15.甲、乙两只白炽灯的铭牌如图所示，下列说法正确的是（
）
A.?甲灯灯丝比乙灯灯丝粗???????????????????????????????????????
B.?两灯都正常发光时，甲灯消耗的电能较少
C.?两灯都正常发光时，甲灯电阻小于乙灯电阻??????????
D.?两灯串联后，接在220V电路中，甲灯比乙灯亮
二、解答题（共6分）
16.如图所示，标有“6V?
2W”字样的灯泡L与电阻R串联后接在电源上，开关S闭合后，灯泡L恰能正常发光，电路消耗的总功率为10W。
求：通电1分钟，电流通过电阻R产生的热量。
三、填空题（每空2分；共26分）
17.某同学在“节能调查”活动的一周内先后用手机拍下自家的电能表如图示，先拍摄的照片是________?（选填照片序号1或2），两次拍摄期间内，他家消耗________?kW·h电能。将某用电器单独接在该表（标有：3200
imp／(kW·h)）上工作20min，电能表指示灯闪烁了320次，它的电功率为________?W。lkW·h电能可供一盏“220V40W”电灯正常工作________?h。
18.在电路改造前，某同学家离变电站较远，当他将一个标有“220V
100W”的灯泡的开关闭合后，发现灯泡亮度不够，他用电压表测量了电路中的电压，发现为200V，通过灯泡的电流是________A，灯泡的实际电功率是________W．
19.如图所示，是小明同学自制的一个柠檬电池。当他把一只阻值为4欧的小灯泡接入电路中时，测得通过小灯泡的电流为0.2A，由此可以计算出这个柠檬电池提供的电压为________V，小灯泡发光较暗时功率为P1
，
正常发光时功率为P2
，
则P1________P2（选填“＞”、“＜”或“=”）。
20.小王同学运用所学物理知识设计了如图所示的双向控制电路，电源电压恒定不变，灯L1标有“6V
6W”字样，灯L2标有“12V
6W”字样．当开关拨至1位置且滑片P滑到中点时，灯L1恰好正常发光；当开关拨至2位置且滑片P滑到A端时，灯L2恰好正常发光，则电源电压为?________V，滑动变阻器R的最大阻值为?________Ω；当灯L1、L2分别正常发光时，两种电路消耗的总功率之比为?________。
21.某定值电阻R两端的电压由3V增大到5V时，通过它的电流变化了0.2A，则该定值电阻的阻值为　?________Ω，R消耗的功率变化了　?________W．
四、综合题（22题每空1分计9分；23、24题各12分计24分；25题每空1分计7分；共38分）
22.测量小灯泡的电功率实验（小灯泡额定电压2.5V）
（1）请根据实验目的，连接图1的电路
（2）电路正确连接后，电压表、电流表的示数及灯泡亮度如表：
第3次实验的电压表、电流表示数如图2所示，请把实验数据填写在表中
（3）哪次实验灯泡正常发光？________?（填写数据序号）
（4）第5次实验看不到灯泡发光，电路是否是断路？________?，判断的依据是什么？________?
（5）小明实验时，连接了如图3所示的实物图，接线有错误，在方框图内画出与图3所示连接情况对应的电路图
（6）若图3所示电路，只是接线有错误，闭合开关，灯亮吗？________?，电压表指针是否有偏转？________?
23.王华设计了一个多挡位电热水器，其工作电路如图所示，R1和R2是两根电热丝，改变触电1、2、3、4间的连接方式可形成高温、中温（包含了两个挡位）、低温等四个不同挡位.触点1、2相连时，热水器的电流为2A.
（1）计算电热丝R1的阻值.
（2）触点1、2相连时，通电10min热水器产生的热量.
（3）若高温挡的功率是990W，求低温挡的功率（计算结果保留整数）.
24.如图，电源电压恒定，R1、R2是定值电阻，R1=10Ω，滑动变阻器R3标有“20Ω?
0.5A”字样．只闭合开关S1
，
电流表的示数为0.9A；再闭合开关S2、S3
，
电流表的示数变为1.5A，求：
（1）电源电压；
（2）开关S1、S2、S3都闭合时，R2在10s内产生的热量；
（3）只闭合开关S3
，
移动变阻器滑片时，R1的电功率变化范围．
25.如图甲所示，是小丽用伏安法“测小灯泡的电功率”的实验，电路连接不完整，请你帮助她完成以下实验．
（1）连接电路前，开关必须是________?的；滑动变阻器的滑片要调节到________?的位置．（填“最大值”或“最小值”）．
（2）请用笔划线代替导线将电路连接完整，要求滑片P向右移动时灯泡变亮．（连线不能交叉）；
（3）小丽连接好电路后，闭合开关，发现灯泡不亮，但电压表有示数，电流表没有示数，出现这种故障的原因可能是________?。
（4）电路故障排除后，调节滑动变阻器，灯泡正常发光时，电流表和电压表的示数如图乙所示，则小灯泡的额定功率为________?W．
（5）小灯泡正常发光时的电阻为________?Ω（保留一位小数），测量过程中发现小灯泡两端电压和通过的电流越大时，小灯泡的电阻越大，原因是：小灯泡灯丝的电阻受________?的影响。
参考答案
一、单选题
1.D
2.A
3.D
4.A
5.
A
6.A
7.
C
8.D
9.
D
10.
D
11.B
12.
A
13.
C
14.C
15.D
二、解答题
16.
解：读题可知灯泡电阻,灯泡正常发光时电流,
电路总功率
P总=,解得R="72Ω"
?电流通过电阻产生热量Q
=I2Rt
=×72Ω×60s="480J"
三、填空题
17.1?；108；300?；25
18.0.413；82.64
19.0.8；＜
20.12；12；2：1
21.10；1.6
四、综合题
22.（1）解：
?
（2）1.7；0.24（3）2（4）没有断路；电路中有电流通过
（5）解：
?
（6）不亮；有偏转
23.（1）解：电热丝R1的阻值：
.
（2）解：触点1、2相连时，热水器产生的热量：
（3）解：电热丝R1单接时的功率：
.???????
根据
可知高温档时电路中的电阻最小，即两电阻并联，
所以，
.
.
根据
可知电烤箱处于低档位时电路中的电阻最大，即两电阻串联，
所以：
24.（1）解：由电路图知，只闭合开关S1时，只有R1连入电路，由欧姆定律可得电源电压：
U=IAR1=0.9A×10Ω=9V；
（2）解：由电路图知，开关S1、S2、S3都闭合时，R1与R2并联，电流表测干路电流，
因为并联电路支路间互不影响，所以通过R1的电流不变，
则R2通过的电流：
I2=IA′﹣I1=1.5A﹣0.9A=0.6A，
且U=U1=U2=9V，
在10s内R2产生的热量：
Q2=W2=UI2t=9V×0.6A×10s=54J；
（3）解：由图可知，只闭合开关S3
，
R1、R3串联，
当滑片在右端时，只有R1连入电路，此时其功率最大，此时电路中电流0.9A，由变阻器规格知允许通过最大电流0.5A，
串联电路中电流处处相等，所以电路中的最大电流为0.5A，：
P1=I最大2R1=（0.5A）2×10Ω=2.5W
滑片在左端时，变阻器连入阻值最大，此时R1的功率最小，
此时电路中电流：
I1=I=
=
=0.3A，
所以P1′=I12R1=（0.3A）2×10Ω=0.9W，
所以R1电功率变化范围为：0.9W～2.5W．
25.（1）断开　；最大值
（2）测定小灯泡的电功率的实验中，滑动变阻器一上一下串联接入电路中，要求滑片P向右移动时灯泡变亮，即P右移变阻器连入阻值变小，由此实物连接如图所示：
（3）灯丝断了（或灯泡接线接触不良）（4）0.75　（5）8.3　；温度
