第十四章 了解电路 达标测试卷（含答案）

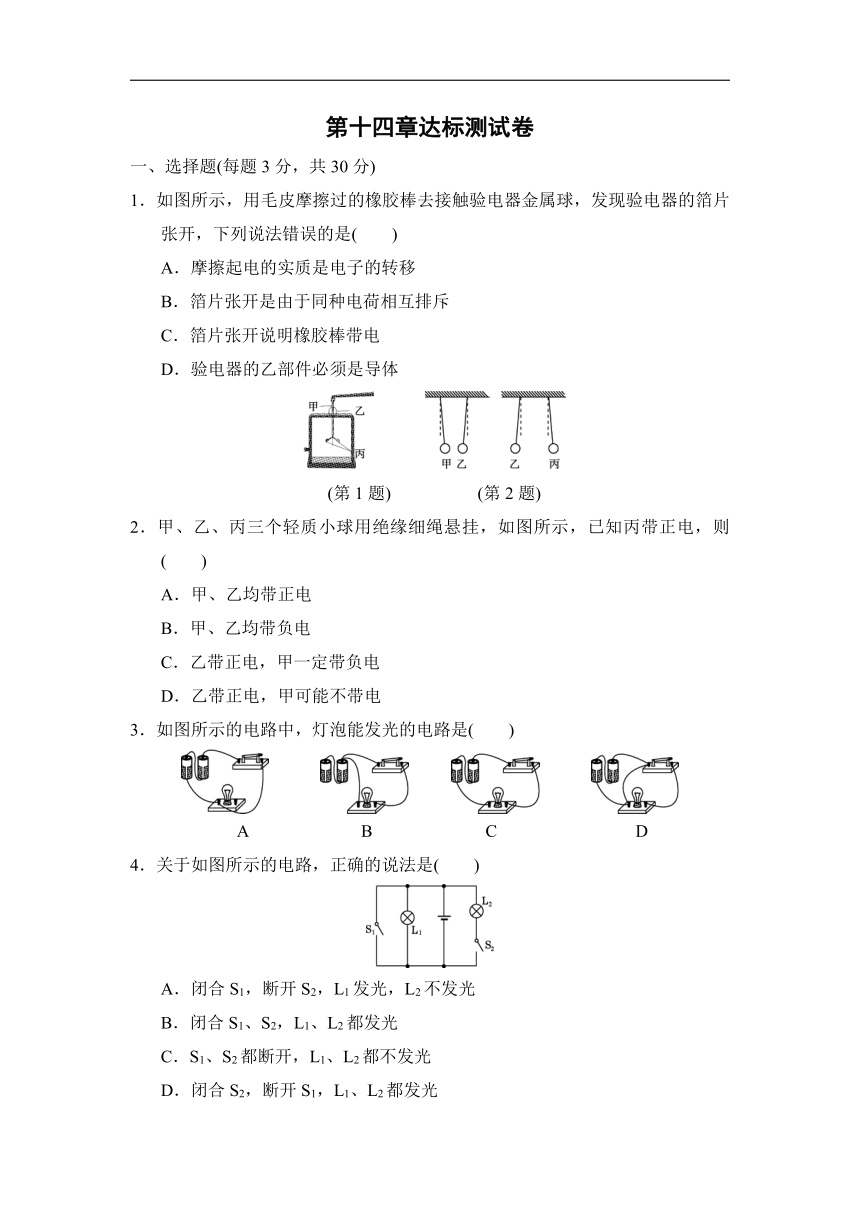

第十四章达标测试卷
一、选择题(每题3分，共30分)
1．如图所示，用毛皮摩擦过的橡胶棒去接触验电器金属球，发现验电器的箔片张开，下列说法错误的是(　　)
A．摩擦起电的实质是电子的转移
B．箔片张开是由于同种电荷相互排斥
C．箔片张开说明橡胶棒带电
D．验电器的乙部件必须是导体
INCLUDEPICTURE"9J-4.tif"
INCLUDEPICTURE
"F:\\邵\\20秋\\物理\\9年级\\HK-全国\\word\\9J-4.tif"
\
MERGEFORMATINET
INCLUDEPICTURE"DJ-37.tif"
INCLUDEPICTURE
"F:\\邵\\20秋\\物理\\9年级\\HK-全国\\word\\DJ-37.tif"
\
MERGEFORMATINET
(第1题)
　　　
(第2题)
2．甲、乙、丙三个轻质小球用绝缘细绳悬挂，如图所示，已知丙带正电，则(　　)
A．甲、乙均带正电
B．甲、乙均带负电
C．乙带正电，甲一定带负电
D．乙带正电，甲可能不带电
3．如图所示的电路中，灯泡能发光的电路是(　　)
INCLUDEPICTURE"9J-5.tif"
INCLUDEPICTURE
"F:\\邵\\20秋\\物理\\9年级\\HK-全国\\word\\9J-5.tif"
\
MERGEFORMATINET
INCLUDEPICTURE"9J-6.tif"
INCLUDEPICTURE
"F:\\邵\\20秋\\物理\\9年级\\HK-全国\\word\\9J-6.tif"
\
MERGEFORMATINET
INCLUDEPICTURE"9J-7.tif"
INCLUDEPICTURE
"F:\\邵\\20秋\\物理\\9年级\\HK-全国\\word\\9J-7.tif"
\
MERGEFORMATINET
INCLUDEPICTURE"9J-8.tif"
INCLUDEPICTURE
"F:\\邵\\20秋\\物理\\9年级\\HK-全国\\word\\9J-8.tif"
\
MERGEFORMATINET
A
B
C
D
4．关于如图所示的电路，正确的说法是(　　)
INCLUDEPICTURE"HK39.tif"
INCLUDEPICTURE
"F:\\邵\\20秋\\物理\\9年级\\HK-全国\\word\\HK39.tif"
\
MERGEFORMATINET
A．闭合S1，断开S2，L1发光，L2不发光
B．闭合S1、S2，L1、L2都发光
C．S1、S2都断开，L1、L2都不发光
D．闭合S2，断开S1，L1、L2都发光

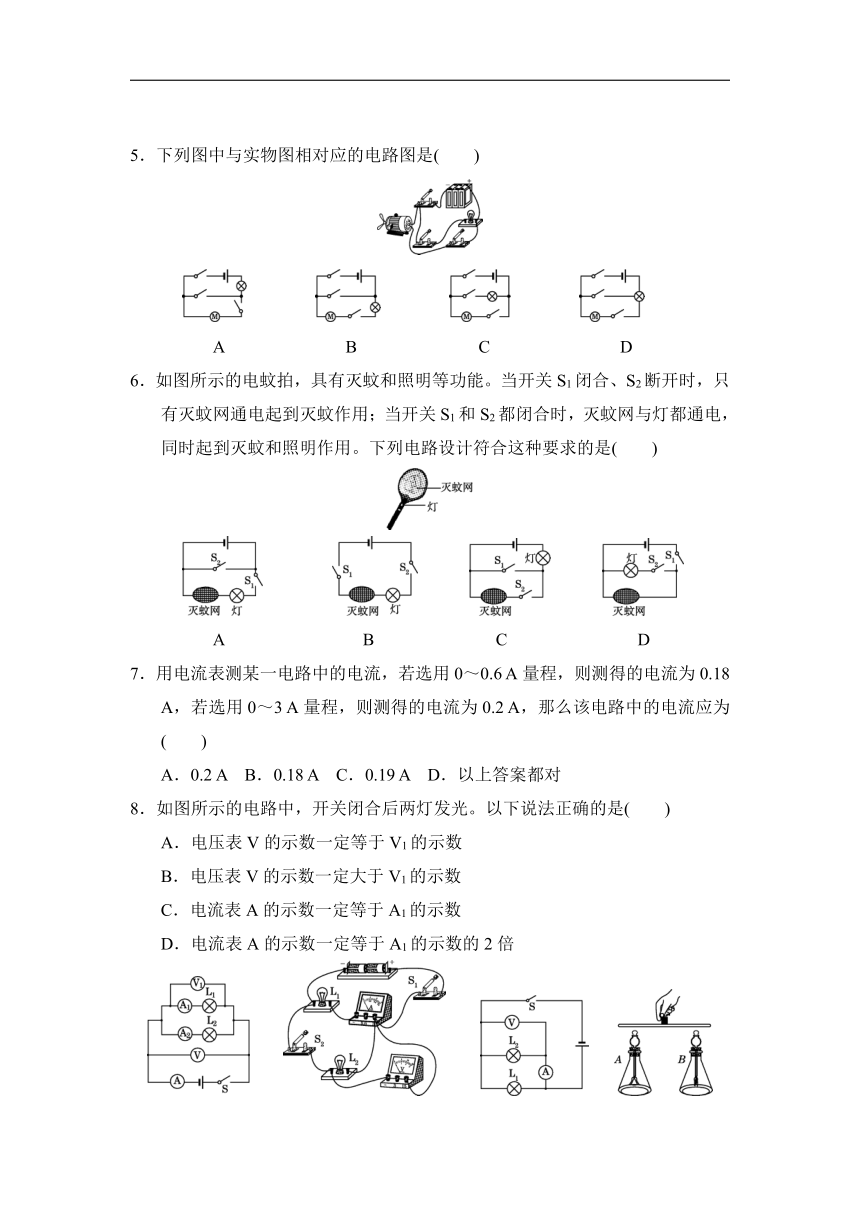

5．下列图中与实物图相对应的电路图是(　　)
INCLUDEPICTURE"DJ-46.tif"
INCLUDEPICTURE
"F:\\邵\\20秋\\物理\\9年级\\HK-全国\\word\\DJ-46.tif"
\
MERGEFORMATINET
　　　INCLUDEPICTURE"DJ-47.tif"
INCLUDEPICTURE
"F:\\邵\\20秋\\物理\\9年级\\HK-全国\\word\\DJ-47.tif"
\
MERGEFORMATINET
　
　INCLUDEPICTURE"DJ-48.tif"
INCLUDEPICTURE
"F:\\邵\\20秋\\物理\\9年级\\HK-全国\\word\\DJ-48.tif"
\
MERGEFORMATINET
　　　　INCLUDEPICTURE"DJ-49.tif"
INCLUDEPICTURE
"F:\\邵\\20秋\\物理\\9年级\\HK-全国\\word\\DJ-49.tif"
\
MERGEFORMATINET
　　　　INCLUDEPICTURE"DJ-50.tif"
INCLUDEPICTURE
"F:\\邵\\20秋\\物理\\9年级\\HK-全国\\word\\DJ-50.tif"
\
MERGEFORMATINET
A
B
C
D
6．如图所示的电蚊拍，具有灭蚊和照明等功能。当开关S1闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关S1和S2都闭合时，灭蚊网与灯都通电，同时起到灭蚊和照明作用。下列电路设计符合这种要求的是(　　)
INCLUDEPICTURE"DJ-51.tif"
INCLUDEPICTURE
"F:\\邵\\20秋\\物理\\9年级\\HK-全国\\word\\DJ-51.tif"
\
MERGEFORMATINET
　　INCLUDEPICTURE"DJ-52.tif"
INCLUDEPICTURE
"F:\\邵\\20秋\\物理\\9年级\\HK-全国\\word\\DJ-52.tif"
\
MERGEFORMATINET
　　　　INCLUDEPICTURE"DJ-53.tif"
INCLUDEPICTURE
"F:\\邵\\20秋\\物理\\9年级\\HK-全国\\word\\DJ-53.tif"
\
MERGEFORMATINET
　　　INCLUDEPICTURE"DJ-54.tif"
INCLUDEPICTURE
"F:\\邵\\20秋\\物理\\9年级\\HK-全国\\word\\DJ-54.tif"
\
MERGEFORMATINET
　　　INCLUDEPICTURE"DJ-55.tif"
INCLUDEPICTURE
"F:\\邵\\20秋\\物理\\9年级\\HK-全国\\word\\DJ-55.tif"
\
MERGEFORMATINET
A
B
C
D
7．用电流表测某一电路中的电流，若选用0～0.6
A量程，则测得的电流为0.18
A，若选用0～3
A量程，则测得的电流为0.2
A，那么该电路中的电流应为(　　)
A．0.2
A
B．0.18
A
C．0.19
A
D．以上答案都对
8．如图所示的电路中，开关闭合后两灯发光。以下说法正确的是(　　)
A．电压表V的示数一定等于V1的示数
B．电压表V的示数一定大于V1的示数
C．电流表A的示数一定等于A1的示数
D．电流表A的示数一定等于A1的示数的2倍
INCLUDEPICTURE"DJ-56.tif"
INCLUDEPICTURE
"F:\\邵\\20秋\\物理\\9年级\\HK-全国\\word\\DJ-56.tif"
\
MERGEFORMATINET
INCLUDEPICTURE"DJ-57.tif"
INCLUDEPICTURE
"F:\\邵\\20秋\\物理\\9年级\\HK-全国\\word\\DJ-57.tif"
\
MERGEFORMATINET
INCLUDEPICTURE"DJ-58.tif"
INCLUDEPICTURE
"F:\\邵\\20秋\\物理\\9年级\\HK-全国\\word\\DJ-58.tif"
\
MERGEFORMATINET
INCLUDEPICTURE"DJ-59.tif"
INCLUDEPICTURE
"F:\\邵\\20秋\\物理\\9年级\\HK-全国\\word\\DJ-59.tif"
\
MERGEFORMATINET
(第8题)　　
(第9题)　　
(第10题)　
　
(第11题)

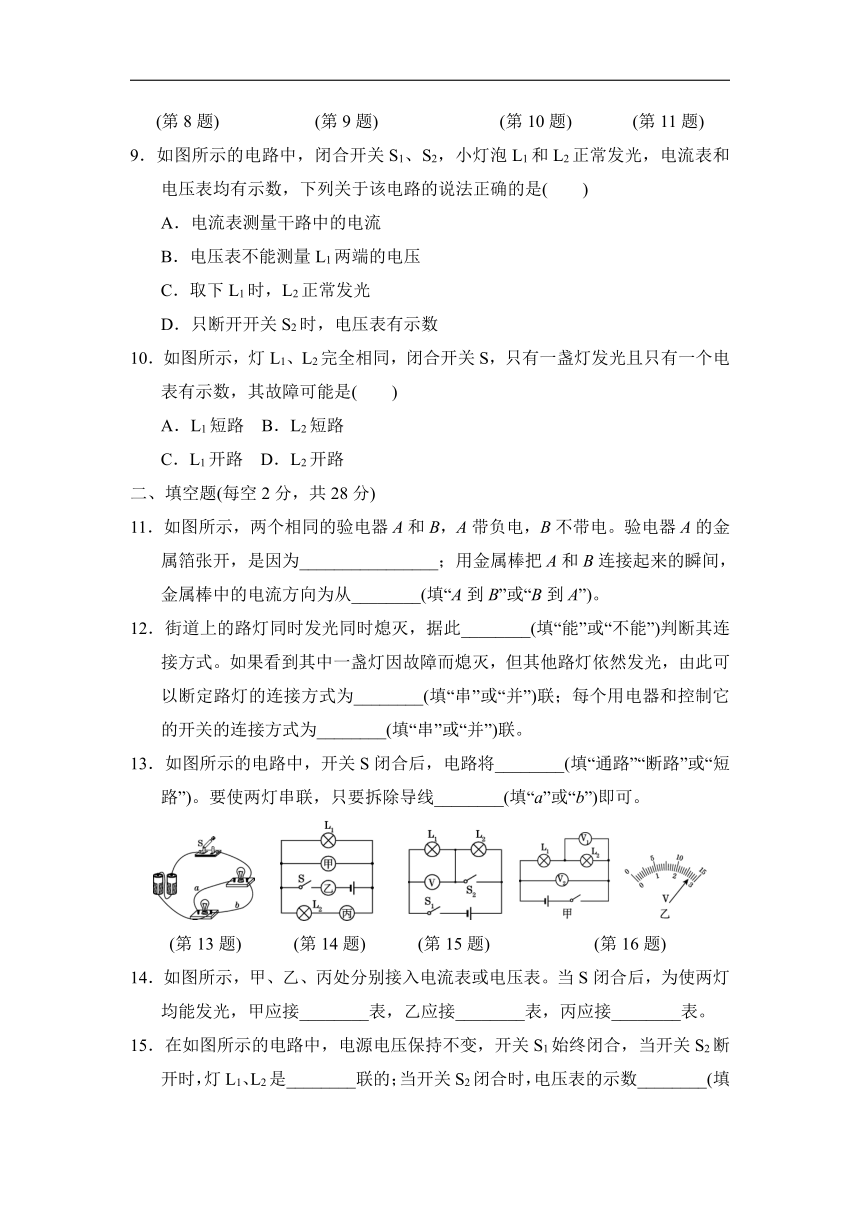

9．如图所示的电路中，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数，下列关于该电路的说法正确的是(　　)
A．电流表测量干路中的电流
B．电压表不能测量L1两端的电压
C．取下L1时，L2正常发光
D．只断开开关S2时，电压表有示数
10．如图所示，灯L1、L2完全相同，闭合开关S，只有一盏灯发光且只有一个电表有示数，其故障可能是(　　)
A．L1短路
B．L2短路
C．L1开路
D．L2开路
二、填空题(每空2分，共28分)
11．如图所示，两个相同的验电器A和B，A带负电，B不带电。验电器A的金属箔张开，是因为________________；用金属棒把A和B连接起来的瞬间，金属棒中的电流方向为从________(填“A到B”或“B到A”)。
12．街道上的路灯同时发光同时熄灭，据此________(填“能”或“不能”)判断其连接方式。如果看到其中一盏灯因故障而熄灭，但其他路灯依然发光，由此可以断定路灯的连接方式为________(填“串”或“并”)联；每个用电器和控制它的开关的连接方式为________(填“串”或“并”)联。
13．如图所示的电路中，开关S闭合后，电路将________(填“通路”“断路”或“短路”)。要使两灯串联，只要拆除导线________(填“a”或“b”)即可。
INCLUDEPICTURE"DJ-60.tif"
INCLUDEPICTURE
"F:\\邵\\20秋\\物理\\9年级\\HK-全国\\word\\DJ-60.tif"
\
MERGEFORMATINET
INCLUDEPICTURE"DJ-61.tif"
INCLUDEPICTURE
"F:\\邵\\20秋\\物理\\9年级\\HK-全国\\word\\DJ-61.tif"
\
MERGEFORMATINET
INCLUDEPICTURE"DJ-62.tif"
INCLUDEPICTURE
"F:\\邵\\20秋\\物理\\9年级\\HK-全国\\word\\DJ-62.tif"
\
MERGEFORMATINET
INCLUDEPICTURE"DJ-63.tif"
INCLUDEPICTURE
"F:\\邵\\20秋\\物理\\9年级\\HK-全国\\word\\DJ-63.tif"
\
MERGEFORMATINET
(第13题)
　　
(第14题)　　
(第15题)　　
　
(第16题)
14．如图所示，甲、乙、丙处分别接入电流表或电压表。当S闭合后，为使两灯均能发光，甲应接________表，乙应接________表，丙应接________表。
15．在如图所示的电路中，电源电压保持不变，开关S1始终闭合，当开关S2断开时，灯L1、L2是________联的；当开关S2闭合时，电压表的示数________(填“变大”“变小”或“不变”)。

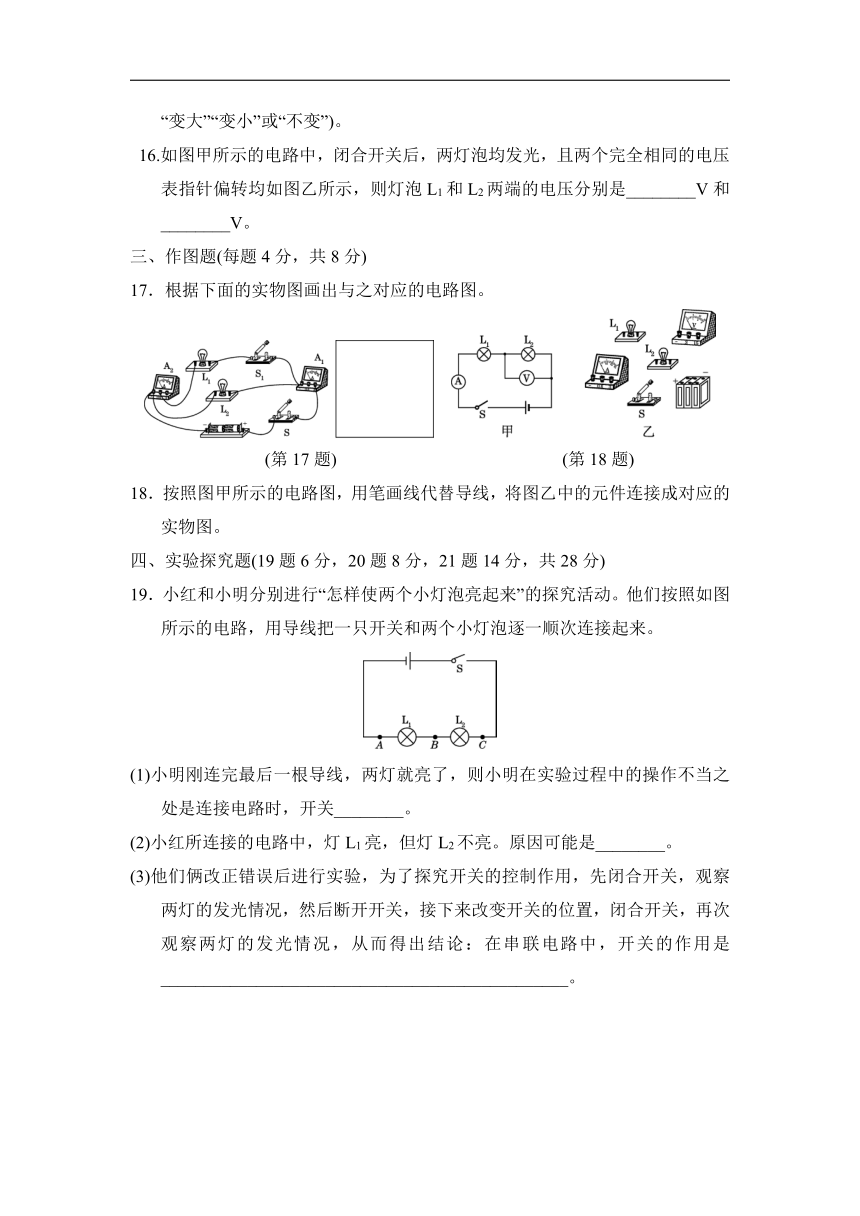

16.如图甲所示的电路中，闭合开关后，两灯泡均发光，且两个完全相同的电压表指针偏转均如图乙所示，则灯泡L1和L2两端的电压分别是________V和________V。
三、作图题(每题4分，共8分)
17．根据下面的实物图画出与之对应的电路图。
INCLUDEPICTURE"DJ-64.tif"
INCLUDEPICTURE
"F:\\邵\\20秋\\物理\\9年级\\HK-全国\\word\\DJ-64.tif"
\
MERGEFORMATINET
INCLUDEPICTURE"DJ-65.tif"
INCLUDEPICTURE
"F:\\邵\\20秋\\物理\\9年级\\HK-全国\\word\\DJ-65.tif"
\
MERGEFORMATINET
(第17题)
　
　
(第18题)
18．按照图甲所示的电路图，用笔画线代替导线，将图乙中的元件连接成对应的实物图。
四、实验探究题(19题6分，20题8分，21题14分，共28分)
19．小红和小明分别进行“怎样使两个小灯泡亮起来”的探究活动。他们按照如图所示的电路，用导线把一只开关和两个小灯泡逐一顺次连接起来。
INCLUDEPICTURE"9J-9.tif"
INCLUDEPICTURE
"F:\\邵\\20秋\\物理\\9年级\\HK-全国\\word\\9J-9.tif"
\
MERGEFORMATINET
(1)小明刚连完最后一根导线，两灯就亮了，则小明在实验过程中的操作不当之处是连接电路时，开关________。
(2)小红所连接的电路中，灯L1亮，但灯L2不亮。原因可能是________。
(3)他们俩改正错误后进行实验，为了探究开关的控制作用，先闭合开关，观察两灯的发光情况，然后断开开关，接下来改变开关的位置，闭合开关，再次观察两灯的发光情况，从而得出结论：在串联电路中，开关的作用是_______________________________________________。
20．小勇和小鹏在“探究并联电路中干路电流与各支路电流之间的关系”的实验中，根据下面的电路图进行实验。他们分别把图甲电路的A、B、C各点断开，把电流表接入，测量流过的电流，看它们之间有什么关系。
INCLUDEPICTURE"DJ-66.tif"
INCLUDEPICTURE
"F:\\邵\\20秋\\物理\\9年级\\HK-全国\\word\\DJ-66.tif"
\
MERGEFORMATINET
(1)小勇将电流表分别接入A、B、C三点处，闭合开关，在第一次测量中，C点的电流如图乙所示，电流的大小为________A，测得其他电流值如表(一)所示。
表(一)
测量序号
A处电流IA/A
B处电流IB/A
C处电流IC/A
1
0.9
0.40
2
1.0
0.58
0.42
3
1.2
0.50
0.70
(2)根据以上数据，小勇得出并联电路中的电流规律是________________________________。
(3)小鹏在第一次测量A点的电流时，其电流表的指针从零刻度摆动至如图丙所示的位置，这是因为他在使用电流表时___________________________________________。
(4)改正错误后，他继续实验，将电流表分别接入A、B、C三点处，改变电源电压，重复实验，记录数据如表(二)所示，小鹏根据实验得出结论：并联电路中干路电流为支路电流的2倍。该实验有不完善之处，请提出建议：________________________________________________。
表(二)
测量序号
A处电流IA/A
B处电流IB/A
C处电流IC/A
1
0.40
0.20
0.20
2
0.60
0.30
0.30
3
0.80
0.40
0.40
21.在“探究串联电路电压的特点”活动中：
INCLUDEPICTURE"DJ-67.tif"
INCLUDEPICTURE
"F:\\邵\\20秋\\物理\\9年级\\HK-全国\\word\\DJ-67.tif"
\
MERGEFORMATINET
(1)如图所示，连接电路时，至少需要________根导线；实验中应选择规格________(填“相同”或“不同”)的小灯泡。
(2)在测L1两端电压时，闭合开关，发现电压表示数为零，原因可能是__________________________________________________________________________________________(填出一种即可)。
(3)小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压。她能否测出L2两端电压？________，理由是________________________________________________。
(4)小明分别测出AB、BC、AC间的电压并记录在如下表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和。请对小明的做法进行评价：____________________，改进方法是__________________。
UAB/V
UBC/V
UAC/V
2.6
1.8
4.4
五、综合应用题(22题6分)
22．在如图甲所示的电路中，电源电压恒为3
V。
(1)只闭合开关S2，电流表A的示数为0.44
A，求通过L1和L2的电流。
(2)当开关S1和S3闭合，S2断开时，灯泡L1和L2两端的电压分别是多少？
(3)当开关S1和S3闭合，S2断开时，若电流表A的示数为0.58
A，电流表A1的示数如图乙，则通过L1和L2的电流分别是多少？
INCLUDEPICTURE"DJ-69.tif"
INCLUDEPICTURE
"F:\\邵\\20秋\\物理\\9年级\\HK-全国\\word\\DJ-69.tif"
\
MERGEFORMATINET
答案
一、1．D
2．D　点拨：从图中看出乙、丙两个小球相互排斥，说明乙、丙两个小球一定带同种电荷，由于丙球带正电，则根据“同种电荷相互排斥”可以断定乙球一定也带正电；从图中看出甲、乙两小球相互吸引，根据“带电体的基本性质是吸引轻小物体”“异种电荷相互吸引”，可以判断甲球带负电或不带电。
3．C　4．D　5．C
6．D　点拨：根据题意可以知道，灭蚊网和灯都能独立工作，因此属于并联。S1闭合，S2断开时，只有灭蚊网通电起到灭蚊作用；当开关S1和S2都闭合时，灭蚊网与灯都通电同时工作，故D正确。
7．B　8．A　9．C
10．D　点拨：由电路图可知，两灯泡并联，电流表A测量L2的电流，电压表测量L2两端的电压(即并联电路两端的电压)。若L1短路，则L2也同时被短路，两灯都不发光，故A不符合题意。若L2短路，则L1也同时被短路，两灯都不发光，故B不符合题意。若L1开路，则只有L2发光，电流表、电压表都有示数，故C不符合题意。若L2开路，则只有L1发光，电流表无示数，电压表有示数，故D符合题意。
二、11．同种电荷相互排斥；B到A　点拨：电荷间的作用规律：同种电荷相互排斥，异种电荷相互吸引；验电器A的金属箔张开是因为同种电荷相互排斥；验电器A带负电，说明A有多余的电子，而验电器B不带电，用金属棒把A、B连接起来，自由电子从A向B移动，因自由电子的定向移动方向与电流方向相反，故金属棒中的电流方向为从B到A。
12．不能；并；串　13．短路；b　14．电压；电流；电流
15．串；变大　点拨：电源电压保持不变，开关S1始终闭合，当开关S2断开时，灯L1、L2是串联的，此时电压表测灯L1的电压；当开关S2闭合时，灯L2会被开关S2短路，电路为L1的简单电路，电压表测电源电压，根据串联电路电压的规律可知，电压表示数会变大。
16．10.8；2.7
三、17．解：如图所示。
INCLUDEPICTURE"da-3.tif"
INCLUDEPICTURE
"F:\\邵\\20秋\\物理\\9年级\\HK-全国\\word\\da-3.tif"
\
MERGEFORMATINET
18．解：如图所示。
INCLUDEPICTURE"da-4.tif"
INCLUDEPICTURE
"F:\\邵\\20秋\\物理\\9年级\\HK-全国\\word\\da-4.tif"
\
MERGEFORMATINET
四、19．(1)没有断开　(2)L2短路
(3)控制所有的用电器的通断
20．(1)0.50　(2)并联电路中干路电流等于各支路电流之和
(3)将正负接线柱接反了
(4)换用不同规格的灯泡多次测量以寻找普遍规律
21．(1)6；不同　(2)L2断路(或L1短路)
(3)不能；电压表的正负接线柱接反了
(4)根据一次实验得出的结论具有偶然性；应更换规格不同的灯泡进行多次实验
五、22．解：(1)只闭合S2时，两灯泡串联，电流表测电路中的电流；因为串联电路中各处的电流相等，所以通过灯泡L1和L2的电流均为0.44
A。
(2)当闭合S1和S3，断开S2时，两灯泡并联，因为并联电路中各支路两端的电压相等，所以灯泡L1和L2两端的电压相等，都等于电源电压，即为3
V。
(3)当闭合S1和S3，断开S2时，两灯泡并联，电流表A测干路电流，电流表A1测L1支路电流，由于并联电路中，干路电流等于各支路电流之和，电流表A的示数为0.58
A，所以电流表A1量程为0～0.6
A，分度值为0.02
A，示数为0.26
A，故通过L1的电流I1＝0.26
A；则通过L2的电流I2＝I－I1＝
0.58
A－0.26
A＝0.32
A。
