第十五章 安全用电 达标检测卷（含答案）

鲁科版物理九年级上册第十五章达标检测卷
一、选择题(每题3分，共36分)
1．家庭电路是最常见、最基本的实用电路，我国家庭电路的电压是(　　)
A．380
V
B．220
V
C．110
V
D．36
V
2．在家庭电路中，插座、螺口节能灯和开关的连接正确的是(　　)

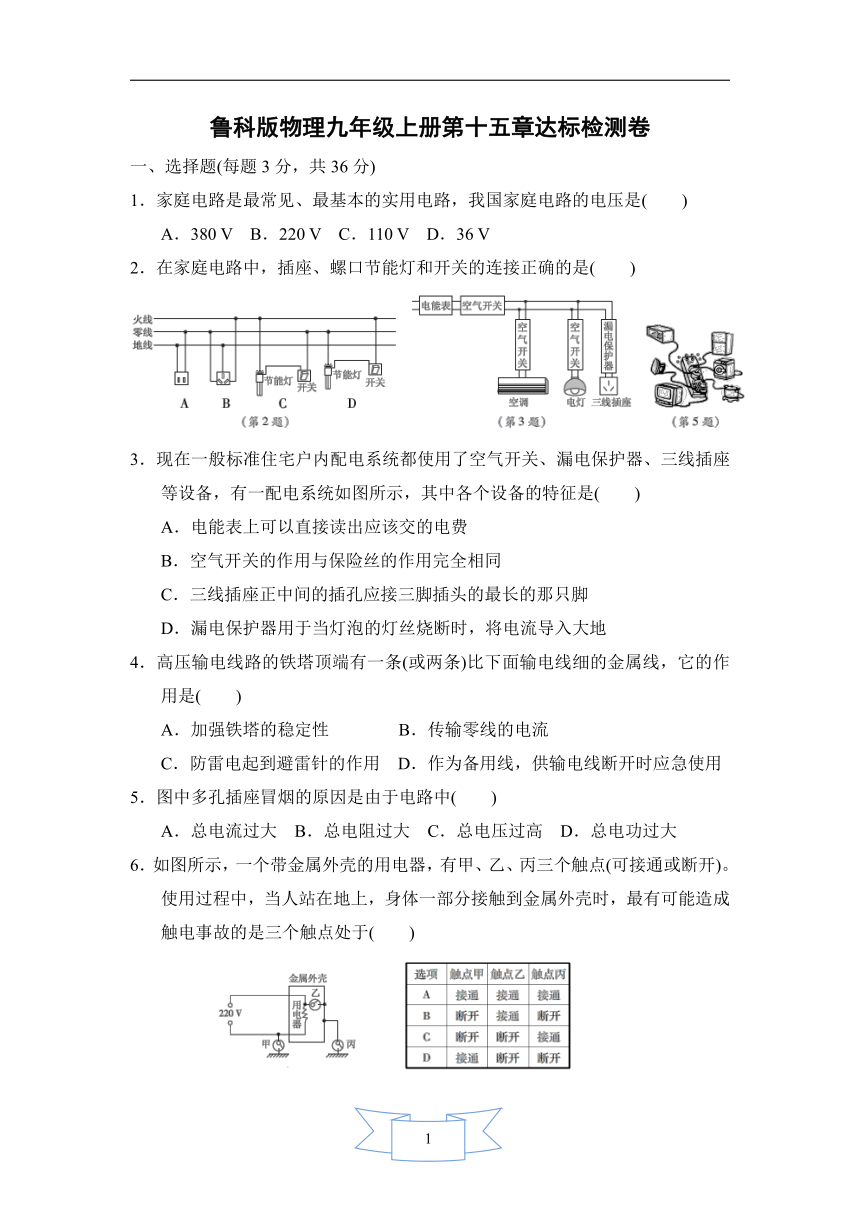

3．现在一般标准住宅户内配电系统都使用了空气开关、漏电保护器、三线插座等设备，有一配电系统如图所示，其中各个设备的特征是(　　)
A．电能表上可以直接读出应该交的电费
B．空气开关的作用与保险丝的作用完全相同
C．三线插座正中间的插孔应接三脚插头的最长的那只脚
D．漏电保护器用于当灯泡的灯丝烧断时，将电流导入大地
4．高压输电线路的铁塔顶端有一条(或两条)比下面输电线细的金属线，它的作用是(　　)
A．加强铁塔的稳定性
B．传输零线的电流
C．防雷电起到避雷针的作用
D．作为备用线，供输电线断开时应急使用
5．图中多孔插座冒烟的原因是由于电路中(　　)
A．总电流过大
B．总电阻过大
C．总电压过高
D．总电功过大
6．如图所示，一个带金属外壳的用电器，有甲、乙、丙三个触点(可接通或断开)。使用过程中，当人站在地上，身体一部分接触到金属外壳时，最有可能造成触电事故的是三个触点处于(　　)

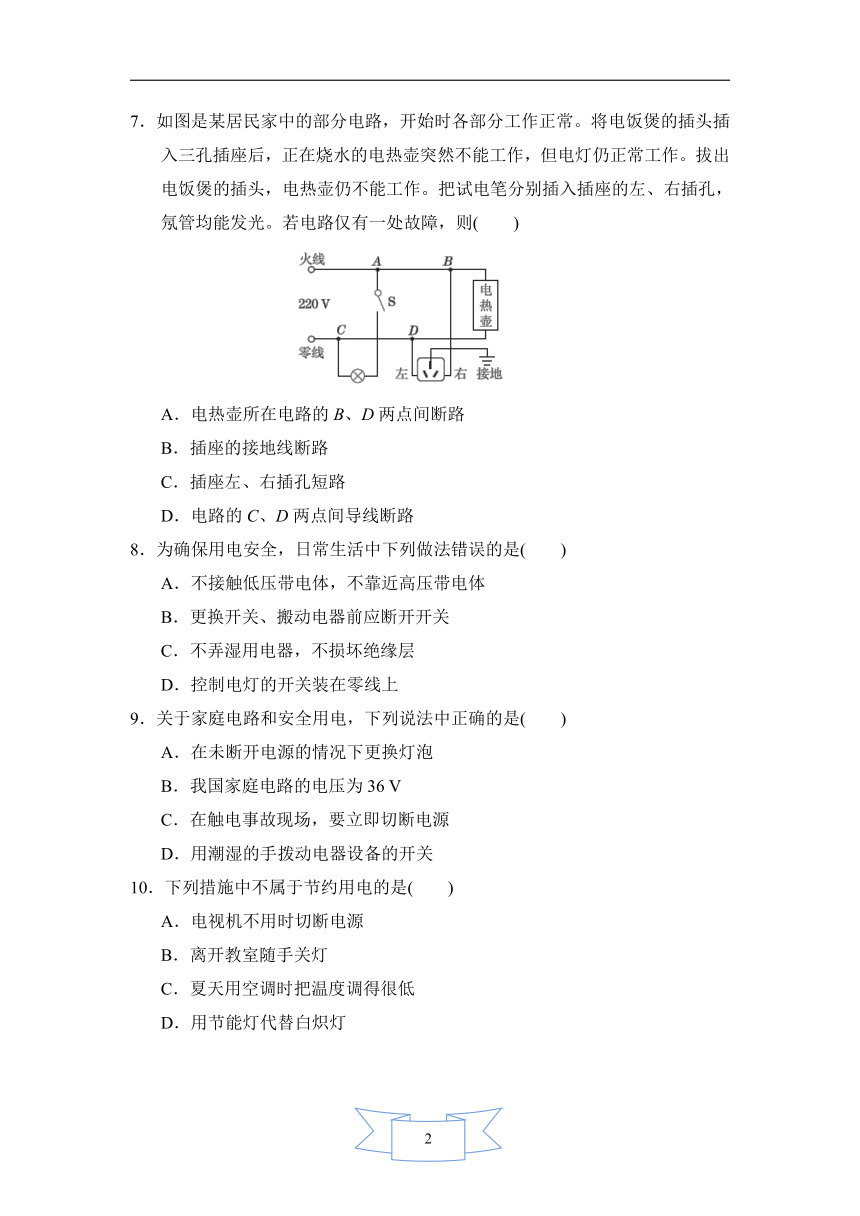

7．如图是某居民家中的部分电路，开始时各部分工作正常。将电饭煲的插头插入三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常工作。拔出电饭煲的插头，电热壶仍不能工作。把试电笔分别插入插座的左、右插孔，氖管均能发光。若电路仅有一处故障，则(　　)
A．电热壶所在电路的B、D两点间断路
B．插座的接地线断路
C．插座左、右插孔短路
D．电路的C、D两点间导线断路
8．为确保用电安全，日常生活中下列做法错误的是(　　)
A．不接触低压带电体，不靠近高压带电体
B．更换开关、搬动电器前应断开开关
C．不弄湿用电器，不损坏绝缘层
D．控制电灯的开关装在零线上
9．关于家庭电路和安全用电，下列说法中正确的是(　　)
A．在未断开电源的情况下更换灯泡
B．我国家庭电路的电压为36
V
C．在触电事故现场，要立即切断电源
D．用潮湿的手拨动电器设备的开关
10．下列措施中不属于节约用电的是(　　)
A．电视机不用时切断电源
B．离开教室随手关灯
C．夏天用空调时把温度调得很低
D．用节能灯代替白炽灯

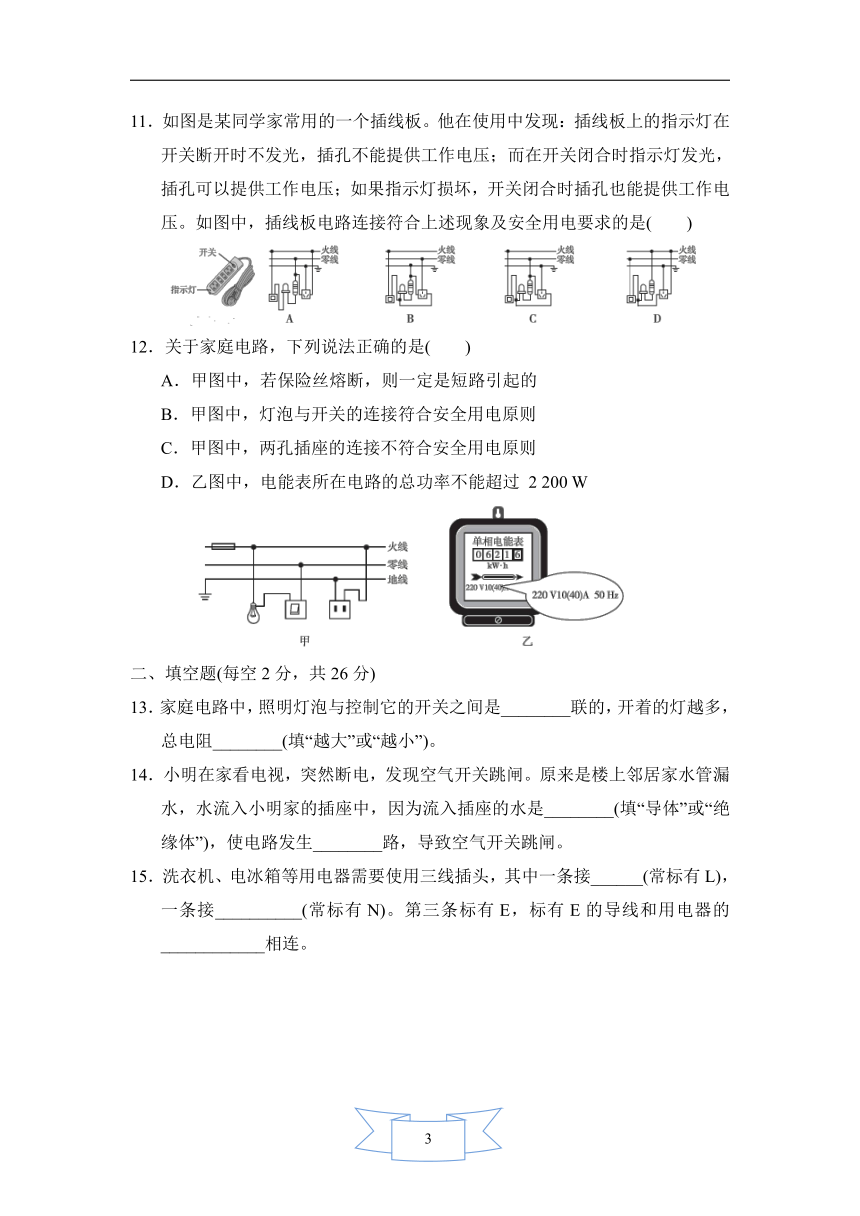

11．如图是某同学家常用的一个插线板。他在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。如图中，插线板电路连接符合上述现象及安全用电要求的是(　　)
12．关于家庭电路，下列说法正确的是(　　)
A．甲图中，若保险丝熔断，则一定是短路引起的
B．甲图中，灯泡与开关的连接符合安全用电原则
C．甲图中，两孔插座的连接不符合安全用电原则
D．乙图中，电能表所在电路的总功率不能超过
2
200
W
二、填空题(每空2分，共26分)
13．家庭电路中，照明灯泡与控制它的开关之间是________联的，开着的灯越多，总电阻________(填“越大”或“越小”)。
14．小明在家看电视，突然断电，发现空气开关跳闸。原来是楼上邻居家水管漏水，水流入小明家的插座中，因为流入插座的水是________(填“导体”或“绝缘体”)，使电路发生________路，导致空气开关跳闸。
15．洗衣机、电冰箱等用电器需要使用三线插头，其中一条接______(常标有L)，一条接__________(常标有N)。第三条标有E，标有E的导线和用电器的____________相连。

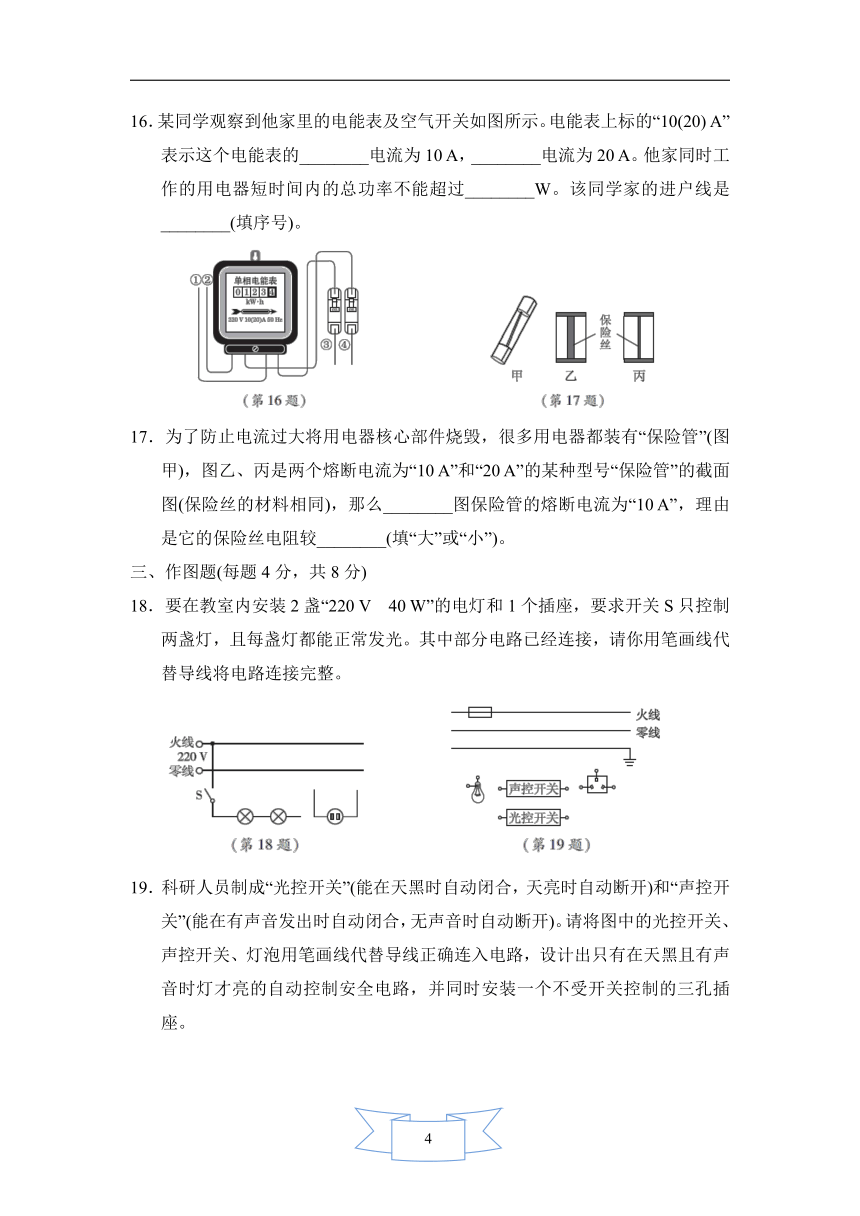

16．某同学观察到他家里的电能表及空气开关如图所示。电能表上标的“10(20)
A”表示这个电能表的________电流为10
A，________电流为20
A。他家同时工作的用电器短时间内的总功率不能超过________W。该同学家的进户线是________(填序号)。
17．为了防止电流过大将用电器核心部件烧毁，很多用电器都装有“保险管”(图甲)，图乙、丙是两个熔断电流为“10
A”和“20
A”的某种型号“保险管”的截面图(保险丝的材料相同)，那么________图保险管的熔断电流为“10
A”，理由是它的保险丝电阻较________(填“大”或“小”)。
三、作图题(每题4分，共8分)
18．要在教室内安装2盏“220
V　40
W”的电灯和1个插座，要求开关S只控制两盏灯，且每盏灯都能正常发光。其中部分电路已经连接，请你用笔画线代替导线将电路连接完整。
19．科研人员制成“光控开关”(能在天黑时自动闭合，天亮时自动断开)和“声控开关”(能在有声音发出时自动闭合，无声音时自动断开)。请将图中的光控开关、声控开关、灯泡用笔画线代替导线正确连入电路，设计出只有在天黑且有声音时灯才亮的自动控制安全电路，并同时安装一个不受开关控制的三孔插座。
四、综合应用题(20题10分，21题8分，22题12分，共30分)
20．晚自习时，小明所在教室里的电灯突然全熄灭了。现在请你根据这个现象，完成下列探究：
提出问题：____________________________________________________?
根据已有的知识和经验，你可能提出的猜想和验证猜想的依据是
猜想一：______________________________________________________；
验证猜想的依据是______________________________________________。
猜想二：______________________________________________________；
验证猜想的依据是_______________________________________________。
21．小伟是一个科学迷，在课余时间他利用一个规格为“2.2
V　0.01
A”的发光二极管设计了如图甲所示的电路。晚间关闭照明灯L后，利用二极管D发出的光指示开关所在的位置。S为单刀双掷开关、R为限流电阻。
(1)关闭照明灯后，为使二极管D正常工作，限流电阻R的阻值为多少欧？此时，电路消耗的总功率为多少瓦？
(2)从安全用电考虑，该电路存在安全隐患，应将单刀双掷开关S接在照明灯L与________间。
(3)不管照明灯关闭还是打开，该电路都要消粍电能。为节约电能，可以再接入一个光控开关(光照弱时自动闭合，光照强时自动断开)，你认为应将光控开关接在图乙中a、b、c三处的________处。
22．电动环保车因环保、经济在各大旅游景区已广泛投入运营。如图所示的电动环保车，有关技术参数如下表。根据技术参数和具体要求，解答下列问题。(g取10
N/kg)
空车质量
1
200
kg
电动机额定功率
5
kW
满载乘员
10人
电动机额定电压
48
V
满载时轮胎与地接触面积
4×250
cm2
最大车速
18
km/h
电动机效率
80%
平路续驶里程
≤180
km
(1)用甲图中的专用插线板给电动环保车充电，请在乙图中画出插线板内部开关和两插座的连线，并接入家庭电路，要求：①插线板上的开关可同时控制两插座的通、断；②开关接通时两插座都能提供220
V电压。
(2)电动机以额定功率工作半小时消耗多少电能？
(3)经检测电动环保车以额定功率匀速行驶时，受到的阻力与质量的关系如图所示，若电动环保车满载时，每个乘员大约60
kg，求车在行驶过程中受到的阻力。
(4)该车充一次电储存了2.7×108
J的电能，电动环保车将电能转化为机械能的效率为80%，若该车满载时以额定功率匀速行驶，则充电一次最多可连续行驶多长的路程？
答案
一、1．B　2．B　3．C　4．C　5．A
6．B　点拨：当用电器漏电(乙接通)，且外壳没有接地(丙断开)时，身体一部分接触到金属外壳时，最有可能造成触电事故。
7．D　点拨：电灯能正常工作，表明电路发生的是断路性故障，且故障发生在A点和C点之后。把试电笔分别插入插座的左、右两孔氖管均发光，说明火线有电，零线断路，只能是C和D之间断路。
8．D　点拨：家庭电路中，火线与地面之间的电压有220
V，零线与地面之间的电压为0
V；开关假如接在零线上，即火线直接接入电灯，开关断开，电灯与地面之间的电压为220
V，人万一接触灯金属体，有可能触电，即D不正确。
9．C　点拨：本题考查的是家庭电路和安全用电知识。不应在未断开电源的情况下更换灯泡，易触电，故A选项错误。我国家庭电路的电压为220
V，故B选项错误。在触电事故现场，要立即切断电源，故C选项正确。用潮湿的手拨动电器设备的开关易触电，故D选项错误。
10．C
11．C　点拨：如果指示灯损坏，开关闭合时插孔也能正常通电，说明指示灯和插孔之间是并联的，插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制指示灯和插孔，开关应该在干路上；又因为家庭电路中开关应接在火线上，三孔插座的接法是左零右火上接地，所以只有C符合，故选C。
12．C　点拨：A选项，甲图为家庭电路的一部分，家庭电路中保险丝熔断是由于电流过大导致，电流过大的原因有可能是短路或用电器总功率过大，故A选项不符合题意；B选项，家庭电路中，开关应连接在火线和用电器之间，故B选项不符合题意；C选项，两孔插座的连接应该遵循“左零右火”的原则，甲图中插座连接错误，故C选项符合题意；D选项，电能表上标有10(40)A，即家庭电路允许通过的最大电流为40
A，则最大总功率应为8
800
W，故D选项不符合题意。
二、13．串；越小　点拨：并联的灯越多，相当于导体的横截面积越大，即总电阻越小。
14．导体；短
15．火线；零线；金属外壳　点拨：家庭电路中，带有金属外壳的用电器和大功率用电器要使用三线插头，其中一条接火线，常标有L，一条接零线，常标有N。第三条标有E，标有E的导线和用电器的金属外壳相连，最终通过插座与大地相连。
16．标定；额定最大；4
400；①②　点拨：“10
A”表示电能表的标定电流，“20
A”表示电能表短时间允许通过的最大电流；家中用电器的总功率短时间内不能超过P＝UI＝220
V×20
A＝4
400
W；家庭电路中，火线和零线两条输电线进户以后先接到电能表上，电能表后接的是总开关，由图可知①②是该同学家的进户线。
17．丙；大　点拨：保险丝越粗，其熔断电流越大。
三、18．解：如图所示。
19．解：如图所示。
四、20．教室里的电灯为什么全熄灭了；可能停电了；观察教室外的灯是否亮着；可能是空气开关跳闸了；观察空气开关是否跳闸
21．解：(1)UR＝U－UD＝220
V－2.2
V＝217.8
V，
IR＝ID＝0.01
A，
R＝＝＝21
780
Ω。
P＝UI＝220
V×0.01
A＝2.2
W。
(2)火线　(3)b
22．解：(1)如图所示。
(2)电能W电＝Pt＝5×103
W×30×60
s＝9×106
J。
(3)总质量m总＝60
kg×10＋1
200
kg＝1
800
kg，
由图可知m＝1
800
kg时，f＝1
800
N。
(4)机械能W机械＝W电η＝2.7×108
J×80%＝2.16×108
J，
路程s＝＝＝＝1.2×105
m＝120
km。
