第十二章 电压和电阻 达标检测卷 （含答案）

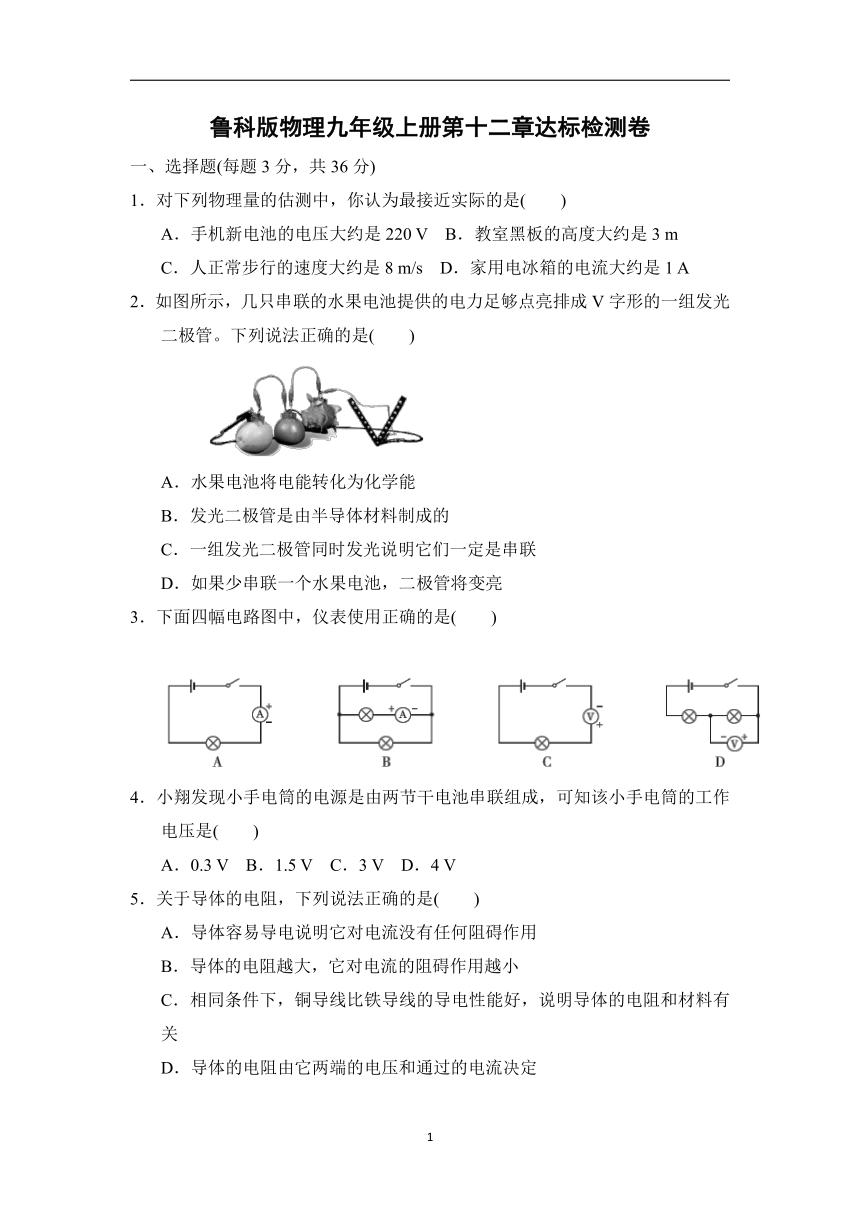

鲁科版物理九年级上册第十二章达标检测卷
一、选择题(每题3分，共36分)
1．对下列物理量的估测中，你认为最接近实际的是(　　)
A．手机新电池的电压大约是220
V
B．教室黑板的高度大约是3
m
C．人正常步行的速度大约是8
m/s
D．家用电冰箱的电流大约是1
A
2．如图所示，几只串联的水果电池提供的电力足够点亮排成V字形的一组发光二极管。下列说法正确的是(　　)
A．水果电池将电能转化为化学能
B．发光二极管是由半导体材料制成的
C．一组发光二极管同时发光说明它们一定是串联
D．如果少串联一个水果电池，二极管将变亮
3．下面四幅电路图中，仪表使用正确的是(　　)
4．小翔发现小手电筒的电源是由两节干电池串联组成，可知该小手电筒的工作电压是(　　)
A．0.3
V
B．1.5
V
C．3
V
D．4
V
5．关于导体的电阻，下列说法正确的是(　　)
A．导体容易导电说明它对电流没有任何阻碍作用
B．导体的电阻越大，它对电流的阻碍作用越小
C．相同条件下，铜导线比铁导线的导电性能好，说明导体的电阻和材料有关
D．导体的电阻由它两端的电压和通过的电流决定

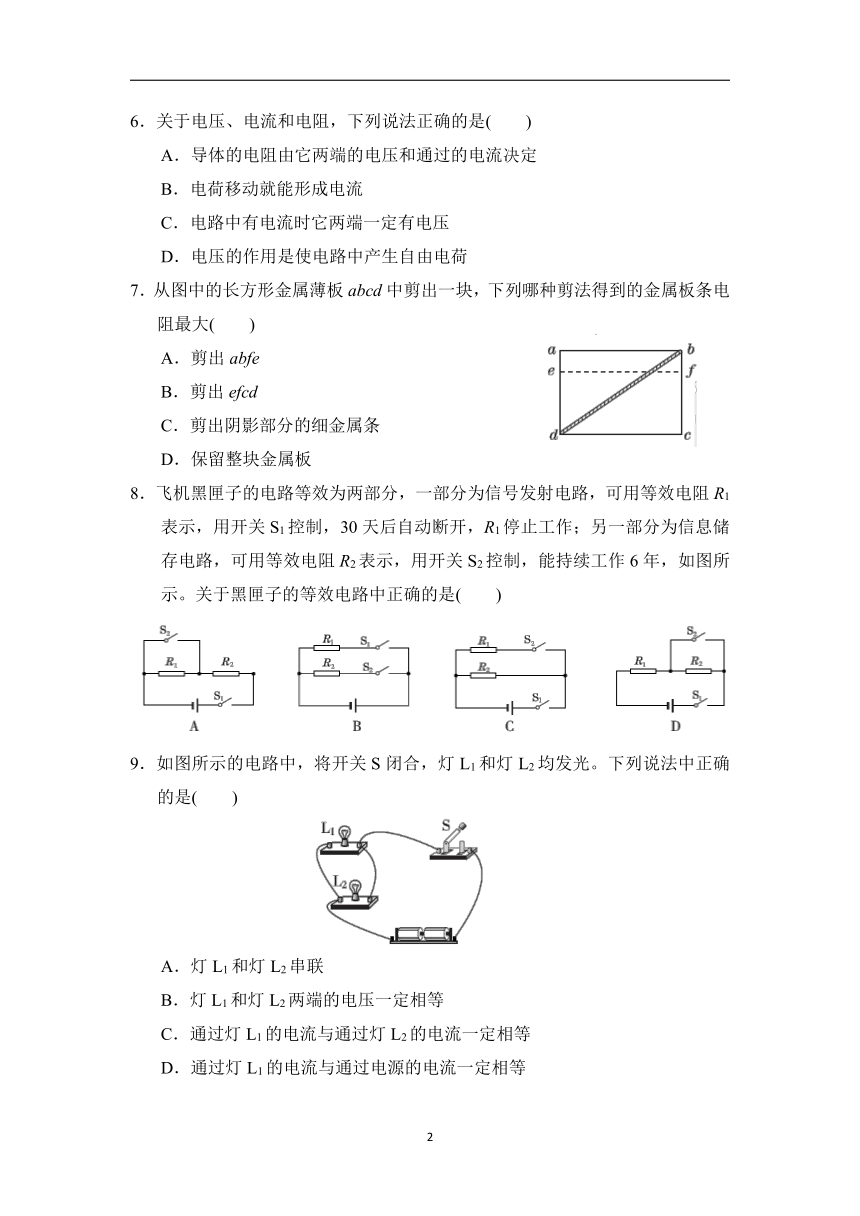

6．关于电压、电流和电阻，下列说法正确的是(　　)
A．导体的电阻由它两端的电压和通过的电流决定
B．电荷移动就能形成电流
C．电路中有电流时它两端一定有电压
D．电压的作用是使电路中产生自由电荷
7．从图中的长方形金属薄板abcd中剪出一块，下列哪种剪法得到的金属板条电阻最大(　　)
A．剪出abfe
B．剪出efcd
C．剪出阴影部分的细金属条
D．保留整块金属板
8．飞机黑匣子的电路等效为两部分，一部分为信号发射电路，可用等效电阻R1表示，用开关S1控制，30天后自动断开，R1停止工作；另一部分为信息储存电路，可用等效电阻R2表示，用开关S2控制，能持续工作6年，如图所示。关于黑匣子的等效电路中正确的是(　　)
9．如图所示的电路中，将开关S闭合，灯L1和灯L2均发光。下列说法中正确的是(　　)
A．灯L1和灯L2串联
B．灯L1和灯L2两端的电压一定相等
C．通过灯L1的电流与通过灯L2的电流一定相等
D．通过灯L1的电流与通过电源的电流一定相等

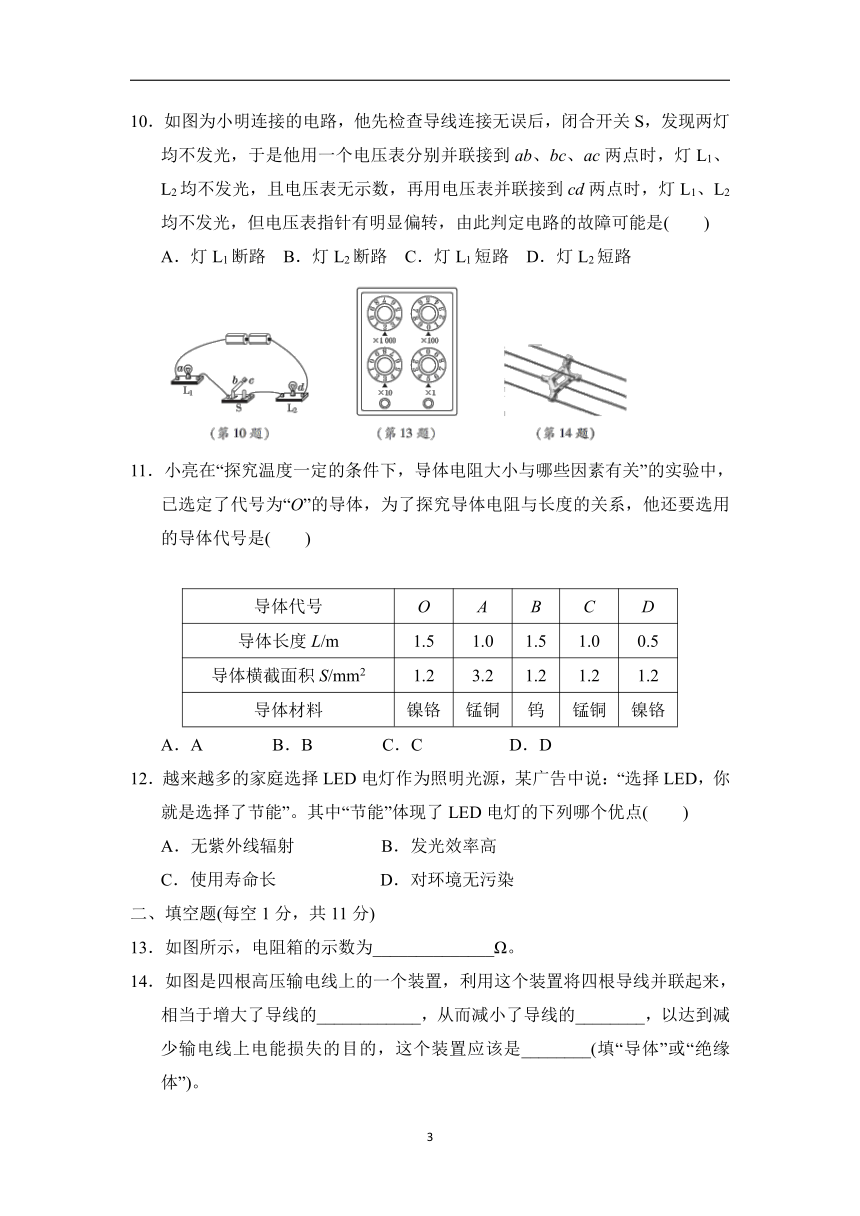

10．如图为小明连接的电路，他先检查导线连接无误后，闭合开关S，发现两灯均不发光，于是他用一个电压表分别并联接到ab、bc、ac两点时，灯L1、L2均不发光，且电压表无示数，再用电压表并联接到cd两点时，灯L1、L2均不发光，但电压表指针有明显偏转，由此判定电路的故障可能是(　　)
A．灯L1断路
B．灯L2断路
C．灯L1短路
D．灯L2短路
11．小亮在“探究温度一定的条件下，导体电阻大小与哪些因素有关”的实验中，已选定了代号为“O”的导体，为了探究导体电阻与长度的关系，他还要选用的导体代号是(　　)
导体代号
O
A
B
C
D
导体长度L/m
1.5
1.0
1.5
1.0
0.5
导体横截面积S/mm2
1.2
3.2
1.2
1.2
1.2
导体材料
镍铬
锰铜
钨
锰铜
镍铬
A．A　　　　B．B　　　　C．C　　　　　D．D
12．越来越多的家庭选择LED电灯作为照明光源，某广告中说：“选择LED，你就是选择了节能”。其中“节能”体现了LED电灯的下列哪个优点(　　)
A．无紫外线辐射　　　　　B．发光效率高　　　　　
C．使用寿命长　　
　　　D．对环境无污染
二、填空题(每空1分，共11分)
13．如图所示，电阻箱的示数为______________Ω。
14．如图是四根高压输电线上的一个装置，利用这个装置将四根导线并联起来，相当于增大了导线的____________，从而减小了导线的________，以达到减少输电线上电能损失的目的，这个装置应该是________(填“导体”或“绝缘体”)。

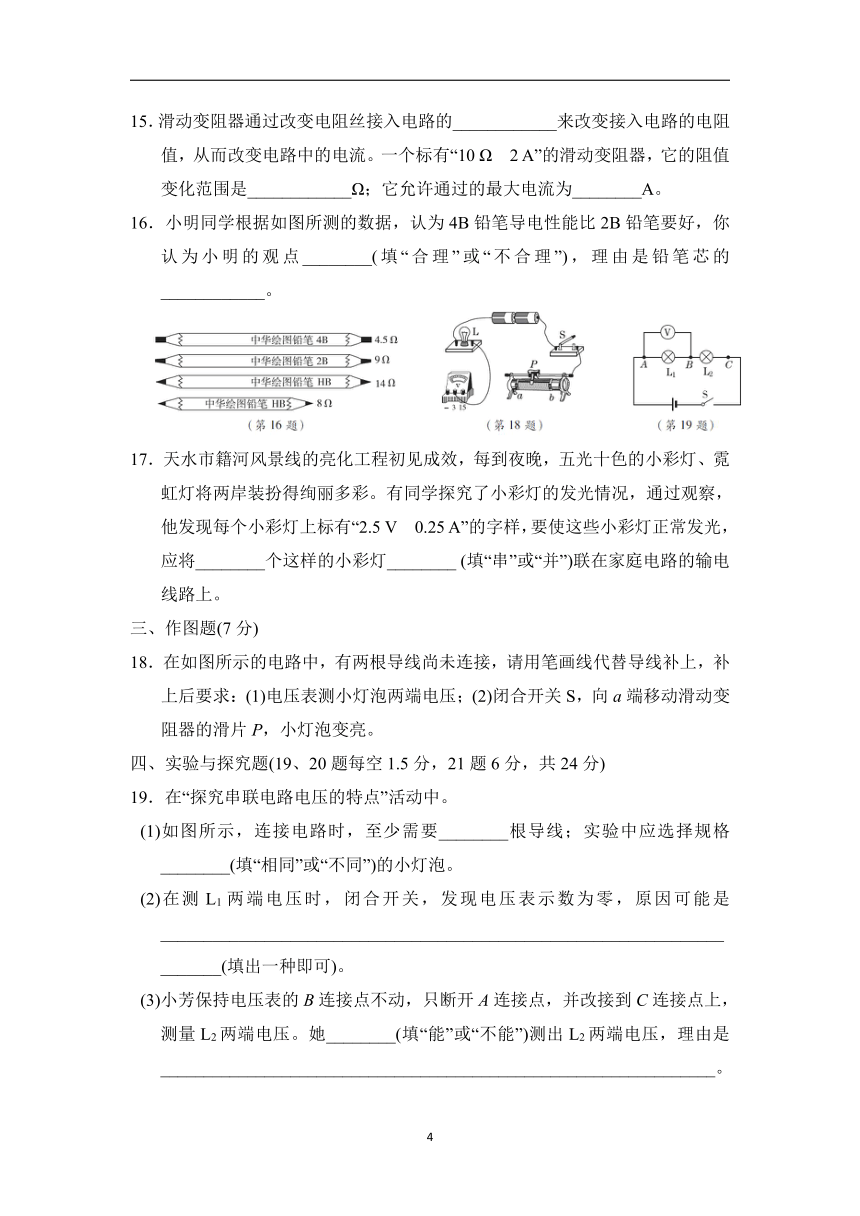

15．滑动变阻器通过改变电阻丝接入电路的____________来改变接入电路的电阻值，从而改变电路中的电流。一个标有“10
Ω　2
A”的滑动变阻器，它的阻值变化范围是____________Ω；它允许通过的最大电流为________A。
16．小明同学根据如图所测的数据，认为4B铅笔导电性能比2B铅笔要好，你认为小明的观点________(填“合理”或“不合理”)，理由是铅笔芯的____________。
17．天水市籍河风景线的亮化工程初见成效，每到夜晚，五光十色的小彩灯、霓虹灯将两岸装扮得绚丽多彩。有同学探究了小彩灯的发光情况，通过观察，他发现每个小彩灯上标有“2.5
V　0.25
A”的字样，要使这些小彩灯正常发光，应将________个这样的小彩灯________
(填“串”或“并”)联在家庭电路的输电线路上。
三、作图题(7分)
18．在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上，补上后要求：(1)电压表测小灯泡两端电压；(2)闭合开关S，向a端移动滑动变阻器的滑片P，小灯泡变亮。
四、实验与探究题(19、20题每空1.5分，21题6分，共24分)
19．在“探究串联电路电压的特点”活动中。
(1)如图所示，连接电路时，至少需要________根导线；实验中应选择规格________(填“相同”或“不同”)的小灯泡。
(2)在测L1两端电压时，闭合开关，发现电压表示数为零，原因可能是________________________________________________________________________(填出一种即可)。
(3)小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压。她________(填“能”或“不能”)测出L2两端电压，理由是________________________________________________________________。

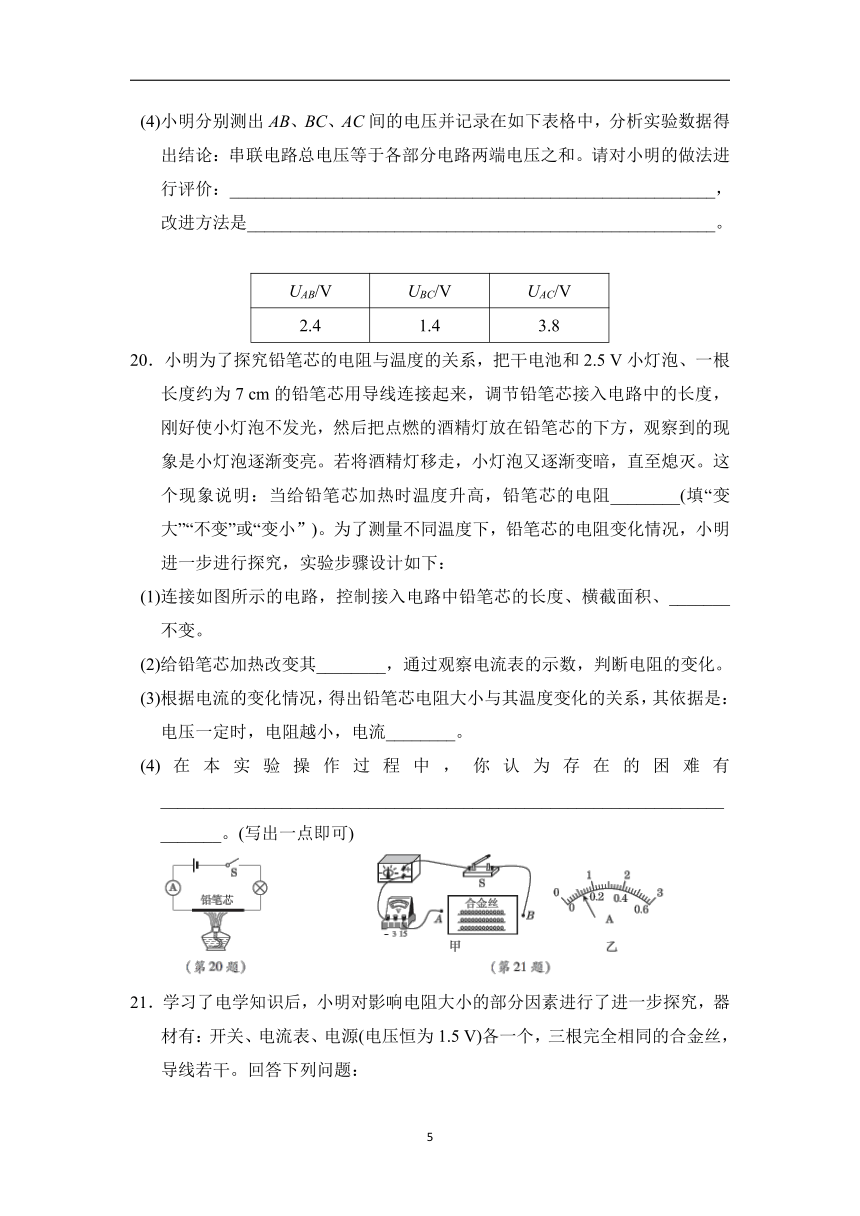

(4)小明分别测出AB、BC、AC间的电压并记录在如下表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和。请对小明的做法进行评价：________________________________________________________，
改进方法是______________________________________________________。
UAB/V
UBC/V
UAC/V
2.4
1.4
3.8
20．小明为了探究铅笔芯的电阻与温度的关系，把干电池和2.5
V小灯泡、一根长度约为7
cm的铅笔芯用导线连接起来，调节铅笔芯接入电路中的长度，刚好使小灯泡不发光，然后把点燃的酒精灯放在铅笔芯的下方，观察到的现象是小灯泡逐渐变亮。若将酒精灯移走，小灯泡又逐渐变暗，直至熄灭。这个现象说明：当给铅笔芯加热时温度升高，铅笔芯的电阻________(填“变大”“不变”或“变小”)。为了测量不同温度下，铅笔芯的电阻变化情况，小明进一步进行探究，实验步骤设计如下：
(1)连接如图所示的电路，控制接入电路中铅笔芯的长度、横截面积、_______不变。
(2)给铅笔芯加热改变其________，通过观察电流表的示数，判断电阻的变化。
(3)根据电流的变化情况，得出铅笔芯电阻大小与其温度变化的关系，其依据是：电压一定时，电阻越小，电流________。
(4)在本实验操作过程中，你认为存在的困难有________________________________________________________________________。(写出一点即可)
21．学习了电学知识后，小明对影响电阻大小的部分因素进行了进一步探究，器材有：开关、电流表、电源(电压恒为1.5
V)各一个，三根完全相同的合金丝，导线若干。回答下列问题：
【实验过程】电路如图甲所示。将合金丝以不同方式分别接入电路A、B之间，闭合开关S后，记录的数据如下表。
连接方式
一根
两根串联
三根串联
两根并联
三根并联
电流表读数/A
0.3
0.2
1.2
1.8
(1)图乙是一根合金丝接入电路时电流表的读数，请将其填入表格中。
(2)导体电阻的大小跟导体的材料、长度、横截面积的关系。
①电阻的大小与导体的长度的关系是__________________________________；
②电阻的大小与导体的横截面积的关系是______________________________。
(3)进行多次测量的目的是________________________________________。
五、综合应用题(22题6分，23、24题各8分，共22分)
22．如图所示的三幅漫画生动地描述了一位学生的一次经历。针对三幅漫画，请你回答下面的问题：
(1)有一个灯泡不亮的原因：____________________________________________。
(2)灯泡后来又亮了的原因：____________________________________________。
(3)这个灯泡更亮了的原因：____________________________________________。
23．节日灯的电路如图甲所示，所有灯泡全部
________联接入。节日灯的特点是：某一灯泡断路后，其余各灯继续发光。奥妙在于节日灯的灯泡结构如图乙。带绝缘层的金属丝C缠绕在灯丝A的金属杆引出线B上，小灯泡正常工作(工作电压10
V)时，C的绝缘层不会被击穿；电压达到200
V以上时即被____________。当某一小灯泡灯丝被烧断后，此时加在断灯丝的灯泡两端的电压为________V。C被击穿导电，保证电路畅通，此时每个灯泡上的电压会________(填“增大”或“减小”)。
24．如图所示的电路中，闭合开关，电压表V的示数为12
V，电流表A的示数为1.2
A，电流表A1的示数为0.4
A，则：
(1)灯泡L1、L2两端的电压分别为多少伏？
(2)通过灯泡L1、L2的电流分别为多少安？
答案
一、1．D　解析：手机新电池的电压大约是3.7
V；教室黑板的高度大约是1
m；人正常步行的速度约为1.1
m/s。
2．B　3．B　4．C
5．C　解析：导体有电阻，对电流有阻碍作用，故A错误；电阻越大，对电流的阻碍作用越大，故B错误；电阻与它两端的电压和通过的电流无关，故D错误。
6．C　解析：导体的电阻是导体本身的一种性质，导体的电阻跟导体的材料、横截面积、长度、温度有关，与电流和电压无关，故A错误；电荷定向移动才能形成电流，故B错误；电压使电荷发生定向移动，使电路中形成电流，有电流则一定有电压，故C正确，D错误。
7．C　解析：剪下时要想使电阻最大，应该使剪下的长度最长，且宽度最小。
8．B
9．B　解析：由电路图可知，两灯泡并联，A错误；并联电路中各支路两端的电压一定相等，即灯L1和灯L2两端的电压一定相等，B正确；当两灯泡的规格相同时，通过灯泡的电流相等，若两灯泡的规格不同，则通过两灯泡的电流不相等，C错误；并联电路中干路电流等于各支路电流之和，所以通过灯L1的电流小于通过电源的电流，D错误。故选B。
10．B　解析：将电压表并联接到cd两点时，电压表有示数，说明电压表和电源是连通的，而L2不亮，说明它没有电流，cd两点间有电压没有电流，可能是L2断路。故选B。
11．D　解析：探究导体电阻与其长度的关系，应选用材料、横截面积相同，长度不同的导体进行实验。
12．B
二、13．2
035
14．横截面积；电阻；导体　解析：图中装置是导体，它把四根导线固定在一起，四根导线并联，增大了导线的横截面积，从而减小了导线的电阻。
15．长度；0～10；2　解析：滑动变阻器的最大阻值为10
Ω，它连入电路的阻值范围就是0～10
Ω。
16．不合理；粗细不同
17．88；串　解析：串联分压，故小彩灯应该串联起来；因为每个小彩灯分得的电压相等，故需要串联的小彩灯个数n＝＝88(个)。
三、18．解：如图所示。
四、19．(1)6；不同　(2)L2断路　(3)不能；电压表正、负接线柱接反了　(4)一次实验具有偶然性；更换规格不同的灯泡进行多次实验　解析：(1)由电路图可知，至少需要6根导线；为了使探究得出的结论具有普遍意义，应该选取不同的小灯泡进行实验。(3)测出L1两端的电压，A与电压表的正接线柱相连。小芳将与A点相连的导线改接到C点，则会造成电流从电压表负接线柱流入。(4)只做一次实验，根据一组实验数据得出结论具有偶然性，故应更换规格不同的灯泡进行多次实验。
20．变小　(1)材料　(2)温度　(3)越大　(4)不能直接测量铅笔芯的温度(或铅笔芯受热不均匀)
解析：小灯泡逐渐变亮，说明电路中的电流变大，可见铅笔芯的电阻变小。探究铅笔芯的电阻与温度的关系，应该控制铅笔芯的长度、横截面积、材料不变，改变温度，观察电流表的示数变化即可，根据电流表的示数变化判断出电阻的变化。
21．(1)0.6　(2)①横截面积相同的同种导体，其电阻大小跟导体的长度成正比；②长度相同的同种导体，其电阻大小跟导体的横截面积成反比　(3)使结论具有普遍性
五、22．(1)灯丝断了　(2)摇了几下后，断了的灯丝搭接上了　(3)在电压一定时，搭接上后长度减小，电阻变小，通过灯泡的电流变大，故灯泡变亮
23．串；击穿；220；增大
24．解：(1)电路中灯泡L1、L2并联，则UL1＝UL2＝12
V。
(2)电流表A测的是通过灯泡L1、L2的总电流，I＝1.2
A，
电流表A1测的是通过灯泡L1的电流，IL1＝0.4
A，
通过灯泡L2的电流IL2＝I－IL1＝1.2
A－0.4
A＝0.8
A。
