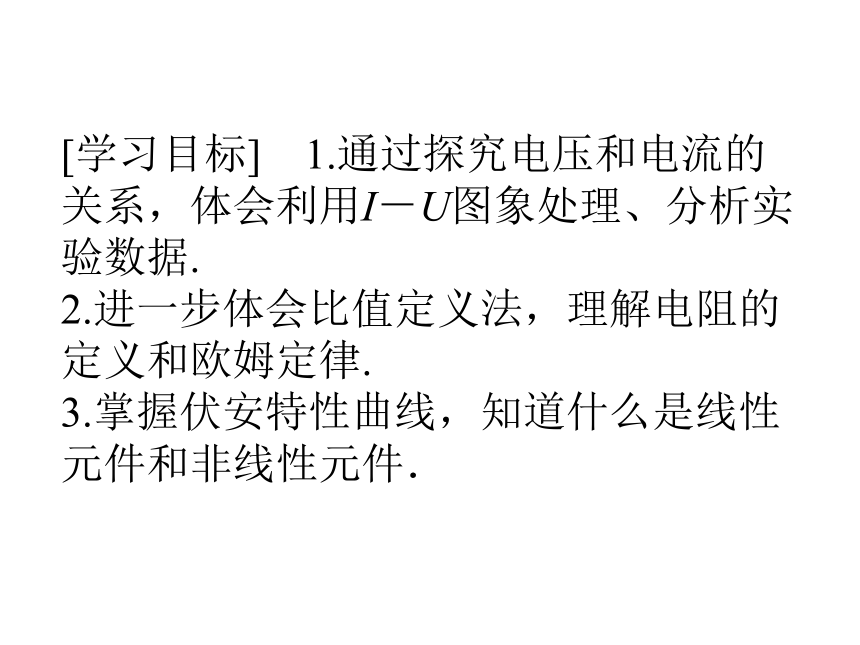

[学习目标]　1.通过探究电压和电流的关系，体会利用I－U图象处理、分析实验数据.
2.进一步体会比值定义法，理解电阻的定义和欧姆定律.
3.掌握伏安特性曲线，知道什么是线性元件和非线性元件．
分压电路：(控制电路)
可以提供从零开始连续变化的电压

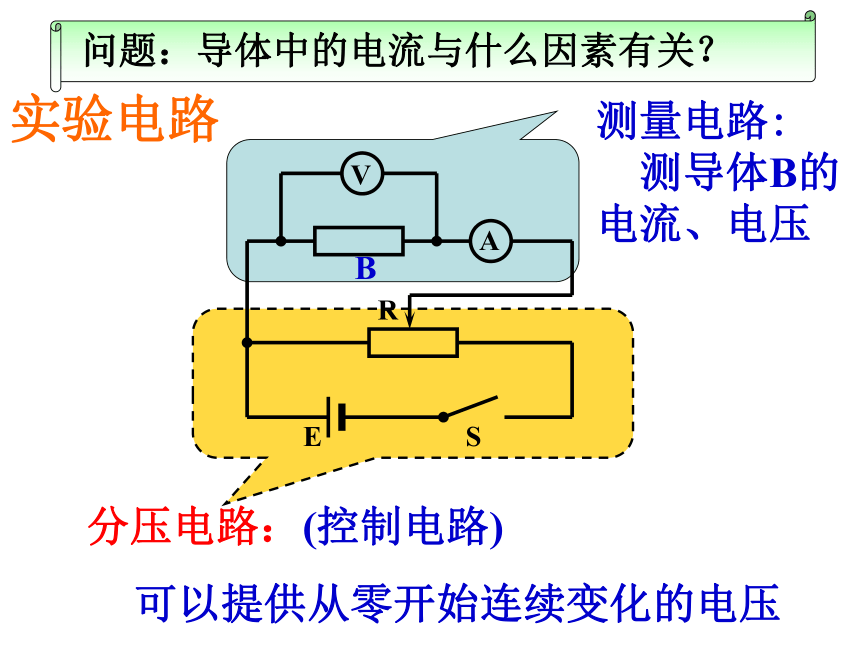

实验电路
测量电路:
测导体B的电流、电压

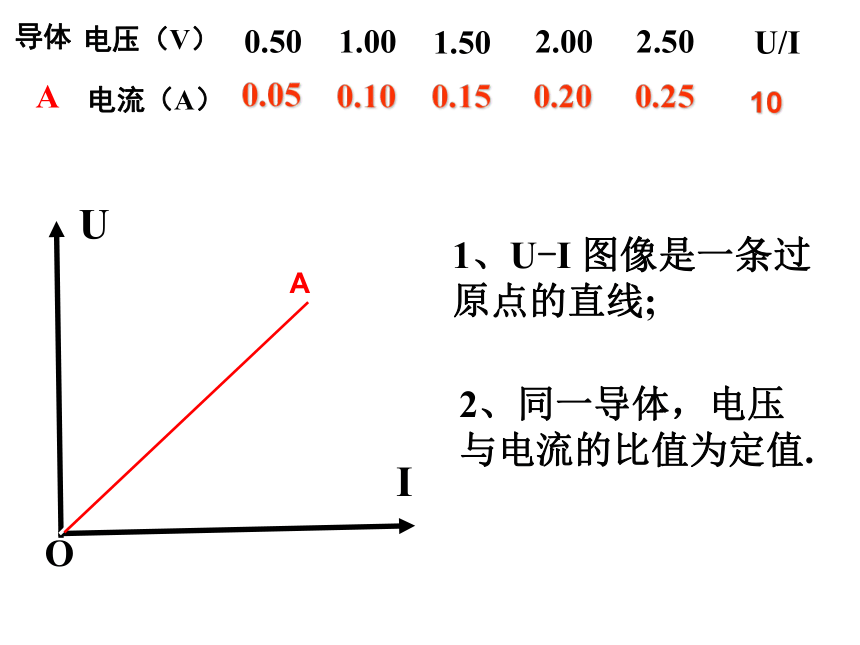

1、U-I
图像是一条过原点的直线;
2、同一导体，电压与电流的比值为定值.
I
U
O
A
10
导体两端的电压U与
通过导体的电流
I
的比值
3、定义式：
4、单位：
1、物理意义：
2、定义：
兆欧（MΩ）
千欧（kΩ）
国际单位制中
欧姆（Ω）
反映导体对电流的阻碍作用

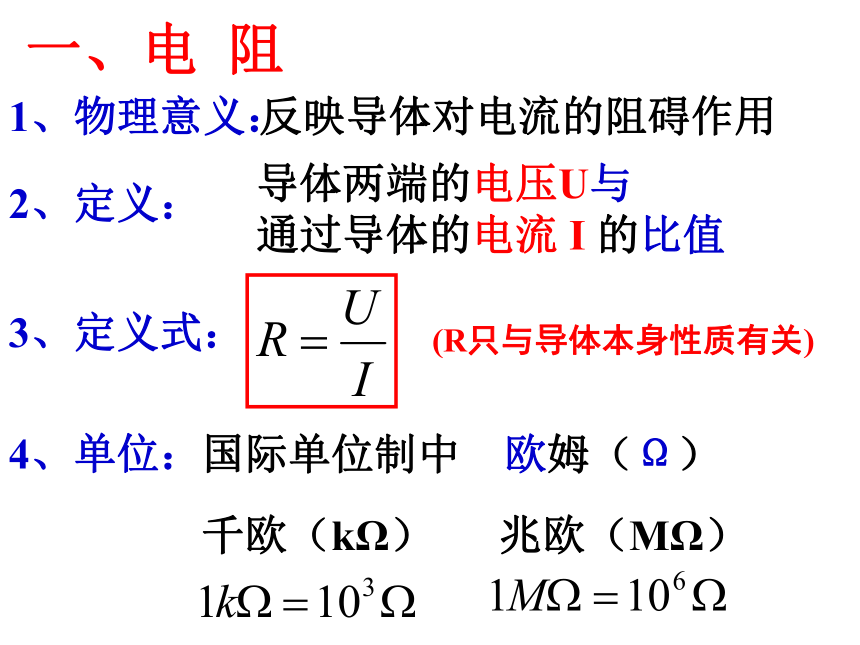

一、电
阻
(R只与导体本身性质有关)

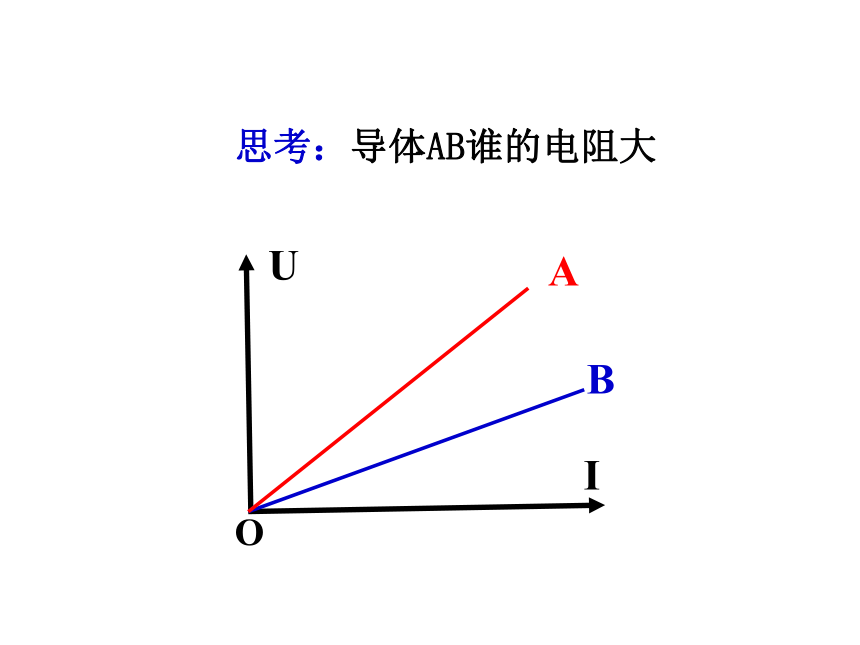

思考：导体AB谁的电阻大

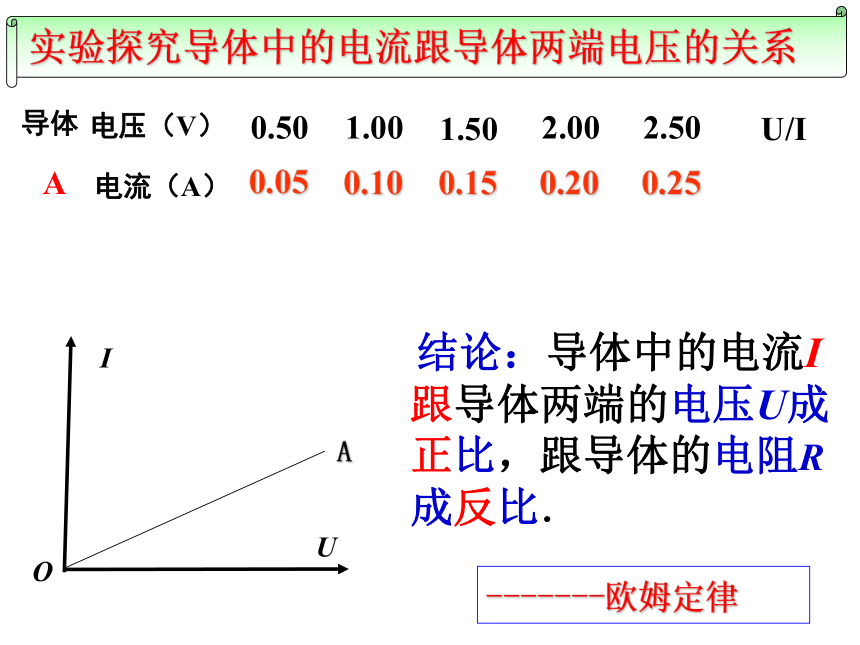

结论：导体中的电流I
跟导体两端的电压U成正比，跟导体的电阻R成反比．
-------欧姆定律
二、欧姆定律
1、内容：导体中的电流I
跟导体两端的电
压U成正比，跟导体的电阻R成反比．
2、表达式:
3、适用：
金属导电和电解液导电
导体中的电流I随导体两端的电压U变化的图线。
三、导体的伏安特性曲线
问题:什么叫导体的伏安特性曲线？
问题：什么是线性元件和非线性元件？
符合欧姆定律的导体的伏安特性曲线是一条通过坐标原点的直线，具有这种伏安特性的电学元件叫做线性元件；
不符合欧姆定律的导体和器件，电流和电压不成正比，伏安特性曲线不是直线,这种电学元件叫做非线性元件．
例题1、如图所示是电阻R的I－U图象，图中α＝45°，由此得出(　　)
A．通过电阻的电流与两端电压成正比
B．电阻R＝0.5
Ω
C．因I－U图象的斜率表示电阻的倒数，故R＝tan
α(1)＝1.0
Ω
D．在R两端加上6.0
V的电压时，每秒通过电阻横截面的电荷量是3.0
C
例2、某导体中的电流随其两端电压的变化如图7所示，则下列说法中正确的是(　　)
A.该元件是非线性元件，所以不能用欧姆定律计算导体在某状态下的电阻
B．加5
V电压时，导体的电阻是5
Ω
C．加5
V电压时，导体的电阻是10
Ω
D．由图可知，随着电压的减小，导体的电阻不断减小
加正向电压时，二极管电阻较小，通过二极管的电流较大；加反向电压时，二极管的电阻较大，通过二极管的电流很小。
当反向电压很大时，二极管击穿，反向电流很大。
表明二极管具有单向导电性：
二、欧姆定律
1、内容：导体中的电流I
跟导体两端的电压U成正比,
跟导体的电阻R成反比．
2、决定式:
适用:
线性电阻.
小结：
