第三节
平面镜成像
塔在水中的倒影
　　
一、平面镜
平的、光滑的、能成像的反射面叫平面镜。
平静水面
玻璃面
漆面地板
物
像
物
像
物
像
想一想，如何看到它本来的样子？
设计实验

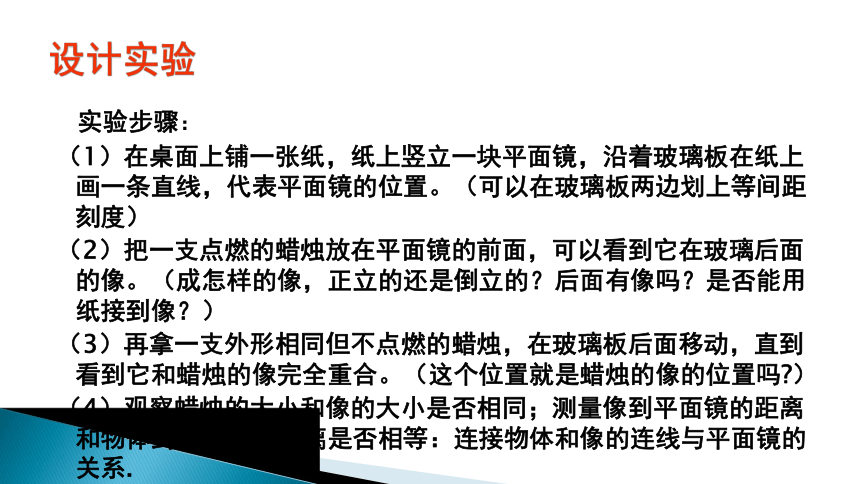

实验步骤：
（1）在桌面上铺一张纸，纸上竖立一块平面镜，沿着玻璃板在纸上画一条直线，代表平面镜的位置。（可以在玻璃板两边划上等间距刻度）
（2）把一支点燃的蜡烛放在平面镜的前面，可以看到它在玻璃后面的像。（成怎样的像，正立的还是倒立的？后面有像吗？是否能用纸接到像？）
（3）再拿一支外形相同但不点燃的蜡烛，在玻璃板后面移动，直到看到它和蜡烛的像完全重合。（这个位置就是蜡烛的像的位置吗?）
（4）观察蜡烛的大小和像的大小是否相同；测量像到平面镜的距离和物体到平面镜的距离是否相等：连接物体和像的连线与平面镜的关系.
（5）移动点燃的蜡烛，重复以上实验。

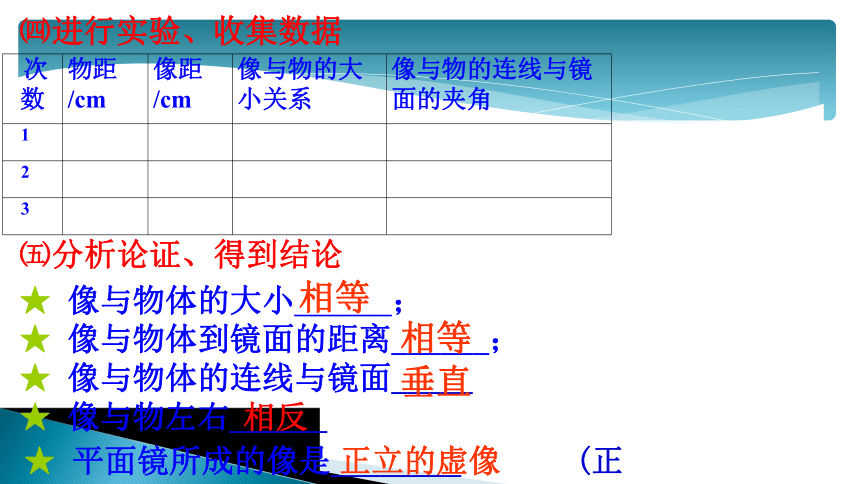

㈣进行实验、收集数据
㈤分析论证、得到结论
★
像与物体的大小______；
★
像与物体到镜面的距离______；
★
像与物体的连线与镜面_____
相等
垂直
★
像与物左右______
相等
正立的虚像
★
平面镜所成的像是________
(正/倒）
相反
次数
物距/cm
像距/cm
像与物的大小关系
像与物的连线与镜面的夹角
1
2
3
平面镜成像的特点
1.像与物体到镜面的距离________
相等
2.像与物体大小_______
相等
3.像与物体的连线与镜面_____
垂直
4.平面镜成的像是______的______
正立
虚像
简述：等大
等距
正立
虚像
思考

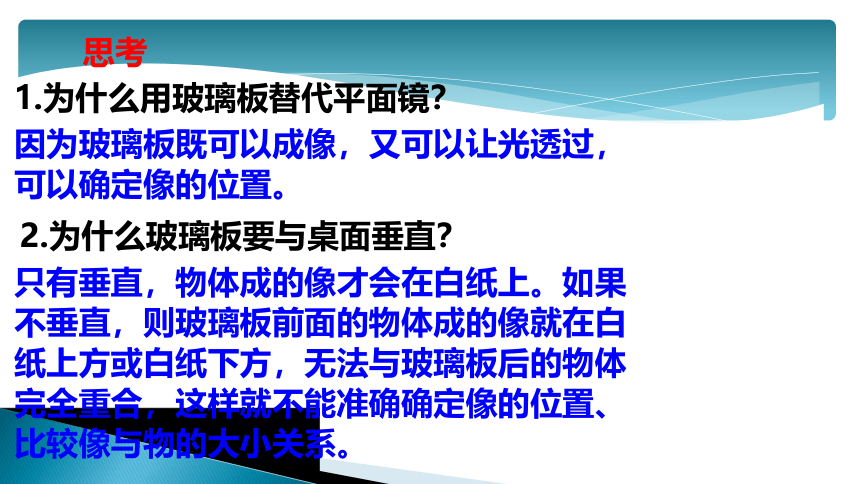

1.为什么用玻璃板替代平面镜？
因为玻璃板既可以成像，又可以让光透过，可以确定像的位置。
2.为什么玻璃板要与桌面垂直？
只有垂直，物体成的像才会在白纸上。如果不垂直，则玻璃板前面的物体成的像就在白纸上方或白纸下方，无法与玻璃板后的物体完全重合，这样就不能准确确定像的位置、比较像与物的大小关系。

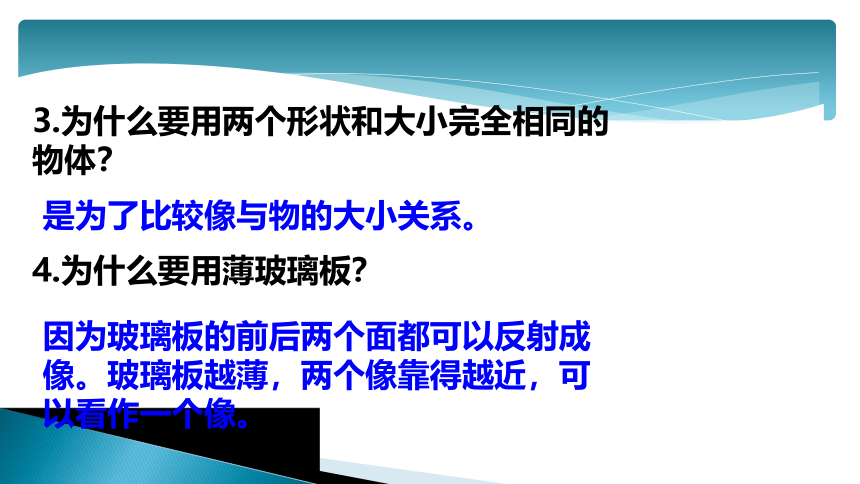

3.为什么要用两个形状和大小完全相同的物体？
是为了比较像与物的大小关系。
4.为什么要用薄玻璃板？
因为玻璃板的前后两个面都可以反射成像。玻璃板越薄，两个像靠得越近，可以看作一个像。
平面镜成像由光的反射现象形成
每个物（发光或反光）点，都有其对应的虚像点，虚像用虚线。

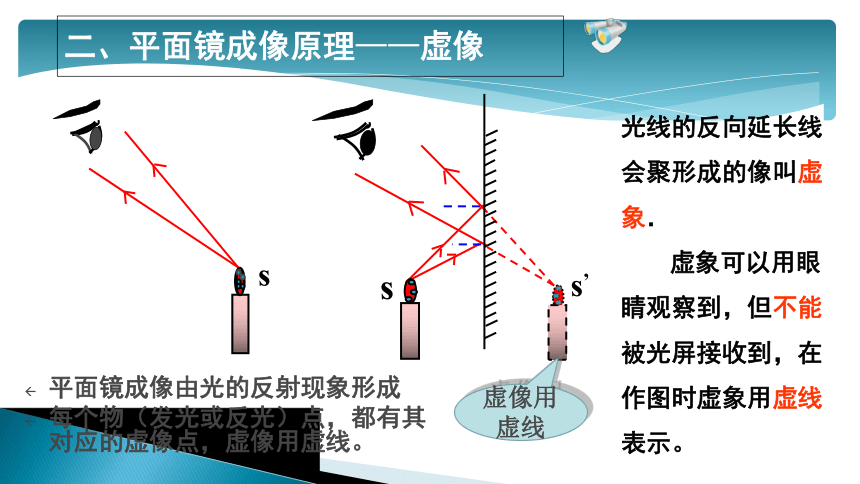

二、平面镜成像原理——虚像
s
s’
虚像用虚线
s
光线的反向延长线会聚形成的像叫虚象．
虚象可以用眼睛观察到，但不能被光屏接收到，在作图时虚象用虚线表示。
三、平面镜成像的作图
如图，MN表示平面镜，AB表示镜前的物体，根据平面镜成像的特点作图。
A’
B’
１、作垂线
２、取等距离
３、画虚像
2、成像
四、平面镜的作用：
1、改变光的传播方向
潜望镜原理图　
穿衣镜,化妆镜,展示柜台后面的镜子
平面镜成像的应用：
图4-41舞蹈演员发现自己的姿势
平面镜的应用
古代妇女对着铜镜梳妆
利用平面镜扩大视野
45?
牙医看清别人牙齿的背面
五、光污染
六、凸面镜和凹面镜
1.凸面镜对光线有
作用
发散
物体在凸面镜中成正立缩小的虚象.
利用凸面镜可以观察到更大的范围.
应用:
汽车观后镜
弯道观察镜
2.凹面镜对光线有
作用
会聚
可以把平行的光会聚在一点上
应用:太阳灶
可以把焦点处发出的光变成平行光
应用:手电筒,汽车灯,探照灯的反光装置
七.例题解析：
１．确定平面镜的位置
例１：如图，太阳光与水平面成400
角，要利用平面镜使太阳光沿竖直方
向照亮井底，请作图确定镜子位置。
求出镜面与水平面所成的角度。
400
Ｏ
P
作法：
1.过Ｏ点作ＯＱ垂直ＡＯ．
A
２．作∠ＰＯＱ平分线ＮＯ．
３．过Ｏ作ＭＮ垂直ＮＯ，画直角。
４．求出∠ＡＯＭ＝６5０
２．确定物的位置
例２．某发光点S发出的两条光线
经平面镜反射后分别沿O1A和O2B
方向射出，根据平面镜成像规律，
在图中画出发光点S的位置
。
Ｏ１
Ｏ２
Ａ
B
作法：
1.将AO1和BO2延长交于S1.
2.过S1作镜子垂线，取相等
　距离找到S.
3.再连接SO1和SO2,标上箭头。
M
N
例３.如图，MN表示平面镜，AB
表示镜前的物体，根据平面镜
成像的特点作图。
作法：
1.过A点作MN的垂线画直角。
2.取相等的距离找像点Ａ１。
３.过Ｂ点作MN的垂线画直角。
４．取相等的距离找像点Ｂ１。
５．用虚线链接Ａ１Ｂ１并擦去
　　多余的虚线。
３．确定平面镜中
　　像的位置
例４：如图，Ｂ是一挡板Ｓ是一发光点，ＭＮ是一平面镜，试作出Ｓ能照亮右侧的区域。
Ｓ
Ａ
Ｂ
作法：
１.作Ｓ像点Ｓ１画直角。
２.连S1B并延长至P，找到
　Ｏ１。
3.连SＯ１
4.连SA延长找到Ｏ2
5.连Ｓ１Ｏ２并延长至Ｑ，
　PQ为照亮区域。
4.确定观察范围
M
N
八.课堂练习
1:
“桂林山水甲天下”，漓江两岸秀美的山峰在平静的水面清晰地映出“倒影”，它是:
A．山的影子
(
)
B．山的实像
C．山的倒立的虚像
D．山的正立的虚像
D
2.人向平面镜走近时，他在镜中的像将：（
）
A、变大
B、
变小
C、不变
C
3:小丑在平面镜中的像，图中正确的是（
）
A：
B：
C：
D：
A
4.下图中是从平面镜中观察到的时钟图，则当时的时刻是（
）
A．2：25
B．2：35
C．9：25
D．9：35
C
5、如图：补全光路。
6.
(2011·天津)夜晚，当汽车灯发出的光照射到自行车尾灯上时，司机看到尾灯的反射光，就能及时避让，图中有关自行车尾灯的光路图正确的是(
)
A
7．(2011·河南)如图所示，学校楼梯拐角的墙上装有平面镜，既方便同学们整理仪容，晚上又能利用光的反射对楼道进行照明．请在图中准确画出灯S发出的光经平面镜反射后到达A点的光路图．
8:
指出下面各句话中的“影”所说明的光在传播过程中所遵从的物理规律，
（1）手影
（2）水中倒影
（3）立竿见影
（4）杯弓蛇影
(
光的反射
)
(
光沿直线传播
)
(
光的反射
)
(
光沿直线传播
)
9.平面镜成像是由于光的_______而形成。物体在平面镜中所成的像是______
_______。若小明同学身高1.5m，他站在大衣柜的穿衣镜前2m处，他在镜中的像高_____m；像与他相距_____m；若他逐渐远离穿衣镜，那么镜中的像大小将_____。（选填“变大”、“变小”、“不变”）
反射
正立等大
的虚像
1.5
4
不变
总结
1、平面镜成像的特点？
2、怎么区分实像和像？
3、平面镜作图的要点？
