(共21张PPT)
第四章
电化学基础
第1节
原电池

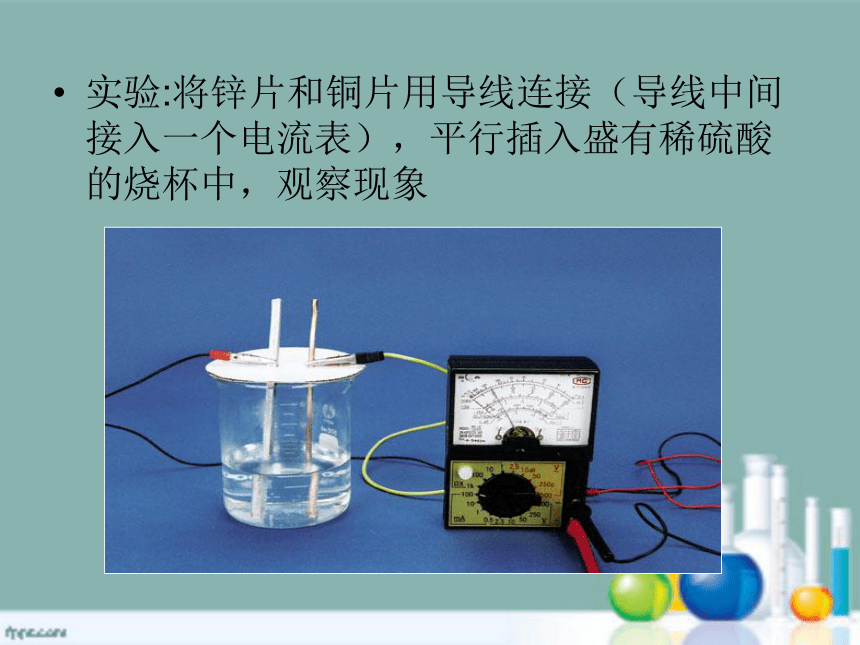

实验:将锌片和铜片用导线连接（导线中间接入一个电流表），平行插入盛有稀硫酸的烧杯中，观察现象
[实验现象]：铜片上有气泡产生，锌片不断溶解，电流表的指针发生偏转。
[实验结论]：导线中有电流通过
为什么会出现上面的现象？

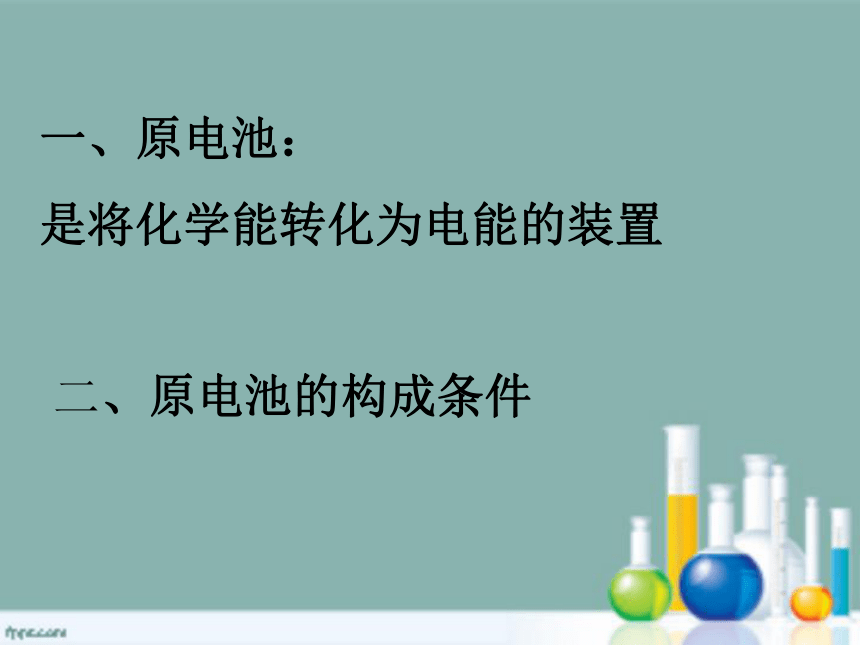

二、原电池的构成条件
一、原电池：
是将化学能转化为电能的装置

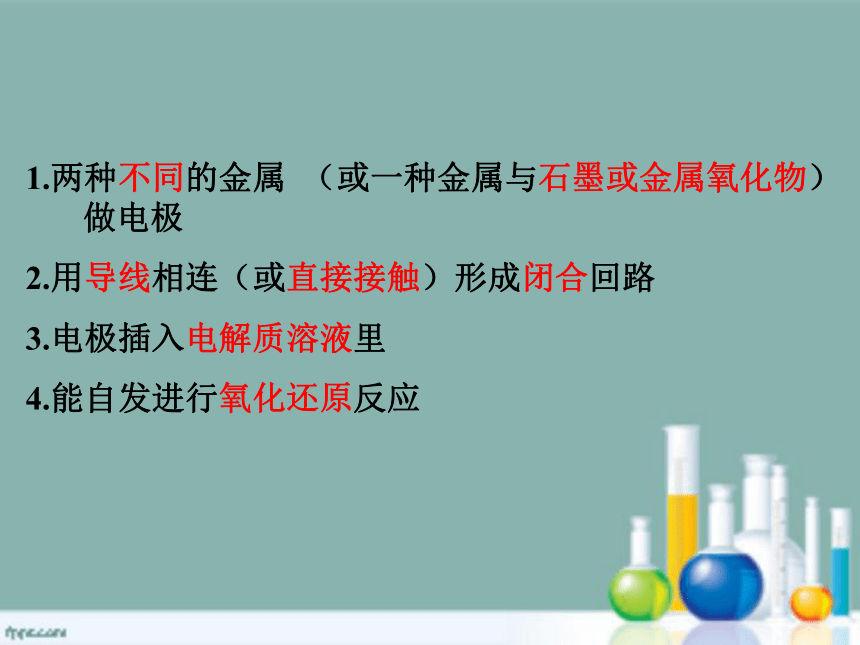

1.两种不同的金属
（或一种金属与石墨或金属氧化物）做电极
2.用导线相连（或直接接触）形成闭合回路
3.电极插入电解质溶液里
4.能自发进行氧化还原反应

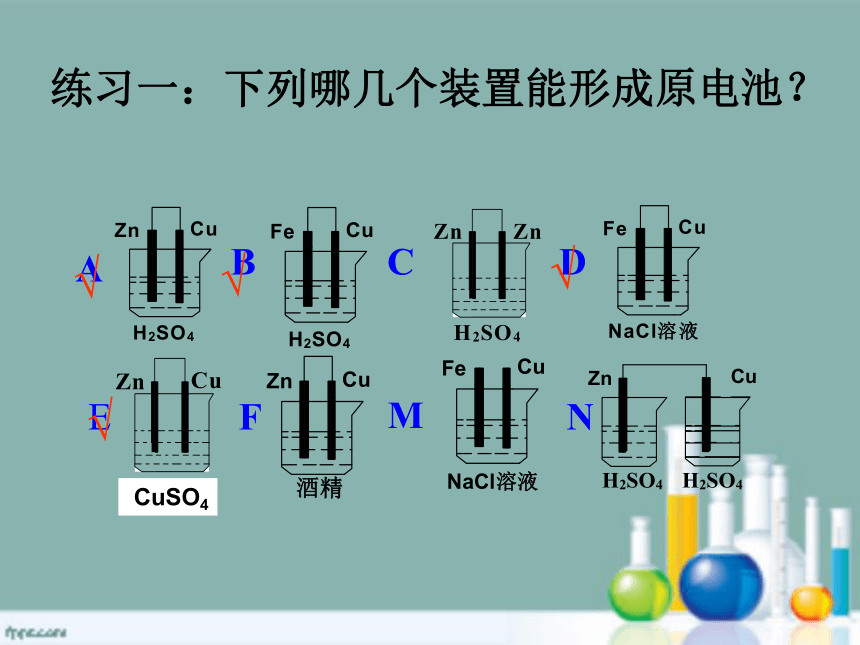

练习一：下列哪几个装置能形成原电池？
A
B
C
D
E
F
M
N
CuSO4
√
√
√
√
Cu
Zn
Zn2+
H+
H+
Zn-
2e－
=
Zn2+
2H++2e－
=
H2↑
氧化反应
还原反应
负极
正极
电子沿导线传递，产生电流
阳离子
失去电子
溶液中阳离子得到电子
阴离子
正极
负极
SO42-
活泼金属
不活泼金属或石墨

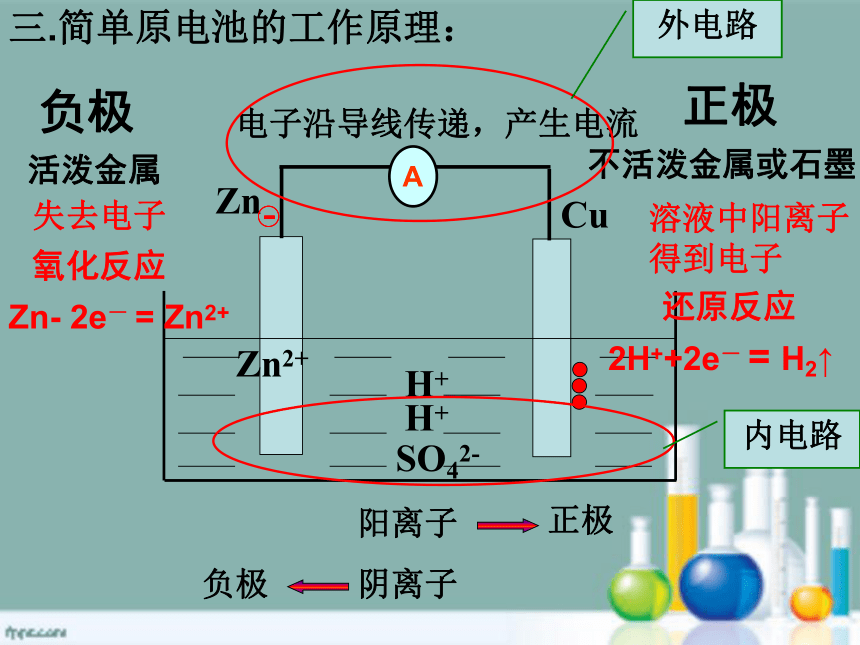

三.简单原电池的工作原理：
外电路
内电路
A

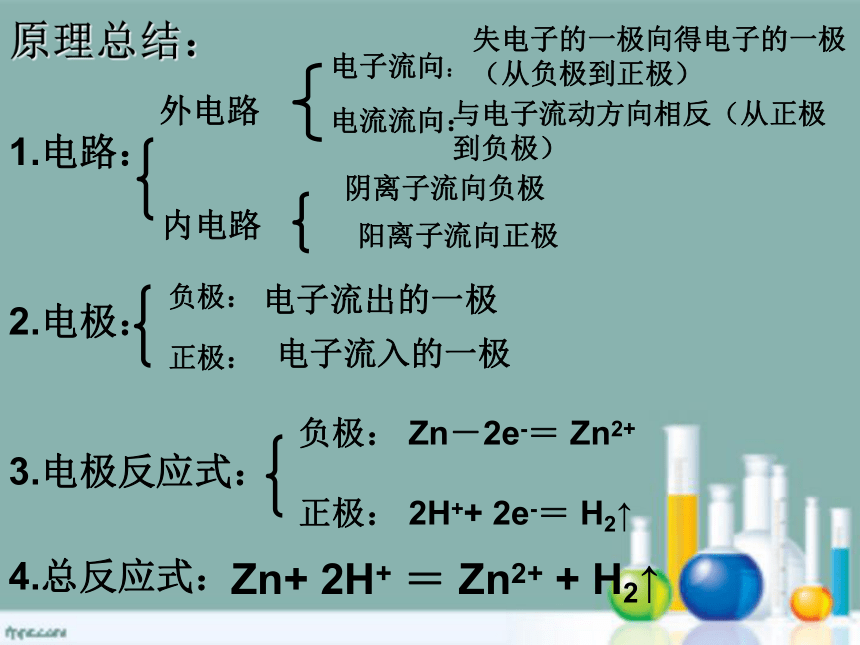

原理总结：
1.电路：
外电路
内电路
失电子的一极向得电子的一极（从负极到正极）
与电子流动方向相反（从正极到负极）
阴离子流向负极
阳离子流向正极
2.电极：
电子流入的一极
电子流出的一极
3.电极反应式：
正极：
2H++
2e-＝
H2↑
负极：
Zn－2e-＝
Zn2+
4.总反应式：
Zn+
2H+
＝
Zn2+
+
H2↑
电子流向：
电流流向：
负极：
正极：
练习二
(2011年高考全国理综卷)在盛有稀H2SO4的烧杯中放入用导线连接的锌片和铜片，下列叙述正确的是
(
)
A.正极附近的SO42
－离子浓度逐渐增大
B.电子通过导线由铜片流向锌片
C.正极有O2逸出
D.铜片上有H2逸出
D
写出下面原电池的电极反应方程式
负极：Zn-2e-=
Zn2+
正极：Cu2++2e-
=
Cu
电池总反应：
Zn+Cu2+=
Zn2++Cu
为什么电流表读数不断减小？
因为铜在锌表面析出后，与CuSO4溶液一起形成了原电池，产生的电流并没有经过电流表，所以电流表的读数不断减小。当锌片表面完全被铜覆盖后，相当于两个电极都是铜，已不能发生原电池反应，所以最后无电流产生。
一段时间后
我们设计原电池时把氧化反应和还原反应分开在不同区域进行，再以适当方式连接，可以获得电流。如下图所示的原电池装置
Cu
Zn
CuSO4溶液
Zn2+
SO42-
A
实验设计
1.安培表指针会偏转吗？为什么
2.怎样构成闭合回路？
四、盐桥原电池的构成和反应原理
改进后的装置为什么能够持续、稳定的产生电流？盐桥成分及在此的作用是什么？
参考教材P72得出结论
盐桥的作用：
(1)使整个装置构成闭合回路。
(2)使两溶液保持电中性（平衡电荷）。
盐桥成分：含琼胶的KCl饱和溶液
SO42－
Zn2+
e－
e－
SO42－
Cu2+
K+
盐桥工作示意图
Cu
Zn
K+
Cl－
K+
Cl－
K+
Cl－
K+
Cl－
K+
Cl－
Cl－
K+
K+
Cl－
K+
K+
K+
Cl－
Cl－
K+
Cl－
Cl－
Cl－
1、原理分析总结：
由于盐桥（如KCl）的存在，其中阴离子Cl-向ZnSO4溶液扩散和迁移，阳离子K+则向CuSO4溶液扩散和迁移，分别中和过剩的电荷，保持溶液的电中性，因而放电作用不间断进行，一直到锌片全部溶解或
CuSO4溶液中的
Cu2+几乎完全沉淀下来。
在整个装置的电流回路中，溶液中的电流通路是靠离子迁移完成的。取出盐桥，Zn失去电子形成的Zn2+进入ZnSO4溶液，ZnSO4溶液因Zn2+增多而带正电荷。同时，CuSO4则由于Cu2+
变为Cu
，使得
SO42-相对较多而带负电荷。溶液不保持电中性，这两种因素均会阻止电子从锌片流向铜片，造成电流中断。
锌半电池
铜半电池
电极反应：
负极：
正极：
总反应：
Cu2++2e-
=Cu
Zn－2e-
=Zn2+
Zn
+
Cu2+=
Zn2+
+
Cu
锌铜原电池（盐桥）
2、加入盐桥后由两个半电池组成的原电池工作原理：
半电池中：还原性强的材料作负极，失电子被氧化
另半电池：电解质溶液中氧化性强的离子在正极得电子被还原
外电路中：电子由负极经导线流向正极
内电路中：两极之间通过盐桥构成闭合回路。
优点：
1.有效避免了电极材料与电解质溶液的直接反应，
增加了原电池的使用寿命。
2.离子在盐桥中作定向移动，使离子移动更加有序，电流持续稳定
，提高了原电池的使用效率。
相同点：电极反应本质相同
不同点：
构造不同
(高考真题）依据氧化还原反应：
2Ag+(aq)
+
Cu(s)
==
Cu2+(aq)
+
2Ag(s)
设计的原电池如图所示，请回答下列问题：
（1）电极X的材料是??????????
；
电解质溶液Y是???????????
；
（2）银电极为电池的?????????极，
发生的电极反应为???????????
X电极上发生的电极反应为
??????；
（3）外电路中的电子是从?????????电极
流向??????????电极。
Cu
AgNO3
正
X
Ag
Cu
–
2e-
=
Cu2+
2Ag+
+
2e-
=
2
Ag
练习三
1、构成原电池的条件
2、探究“单液电池”，寻找
改进方法—“双液电池”
3、具有盐桥原电池的反应原理作用
课堂小结：
