粤教版 > 选修3-1 > 第三章 磁场 专题：带电粒子在复合场中的运动

(共19张PPT)

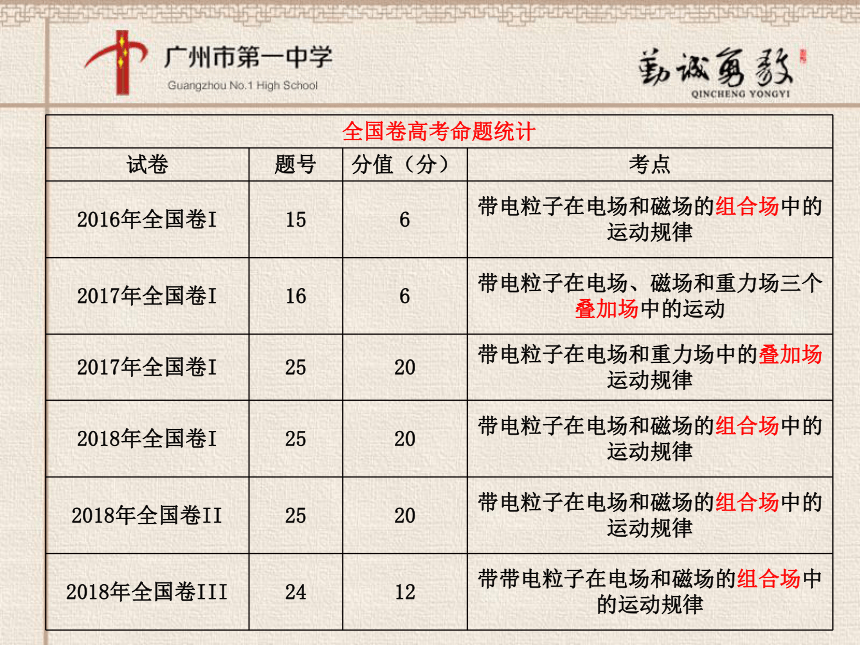

全国卷高考命题统计
试卷
题号
分值（分）
考点
2016年全国卷I
15
6
带电粒子在电场和磁场的组合场中的运动规律
2017年全国卷I
16
6
带电粒子在电场、磁场和重力场三个叠加场中的运动
2017年全国卷I
25
20
带电粒子在电场和重力场中的叠加场运动规律
2018年全国卷I
25
20
带电粒子在电场和磁场的组合场中的运动规律
2018年全国卷II
25
20
带电粒子在电场和磁场的组合场中的运动规律
2018年全国卷III
24
12
带带电粒子在电场和磁场的组合场中的运动规律

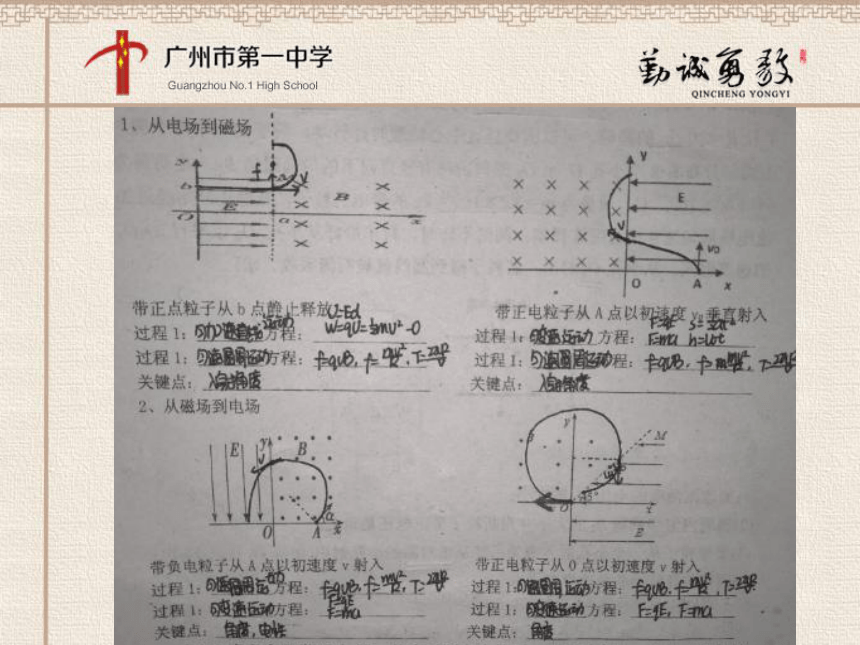

1、从电场到磁场
2、从磁场到电场
3．(2018·高考全国卷Ⅱ)一足够长的条状区域
内存在匀强电场和匀强磁场，其在xOy平面内
的截面如图所示：中间是磁场区域，其边界
与y轴垂直，宽度为l，磁感应强度的大小为B，
方向垂直于xOy平面；磁场的上、下两侧为电
场区域，宽度均为l′，电场强度的大小均为E，方向均沿x轴正方向；M、N为条状区域边界上的两点，它们的连线与y轴平行．一带正电的粒子以某一速度从M点沿y轴正方向射入电场，经过一段时间后恰好以从M点入射的速度从N点沿y轴正方向射出．不计重力．
(1)定性画出该粒子在电磁场中运动的轨迹；
(2)求该粒子从M点入射时速度的大小；
(3)若该粒子进入磁场时的速度方向恰好与x轴正方向的夹角为π6，求该粒子的比荷及其从M点运动到N点的时间．
典型错误：
2、列方程求解
解题思路：
